Pagina 1 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana Geberit International Sales...

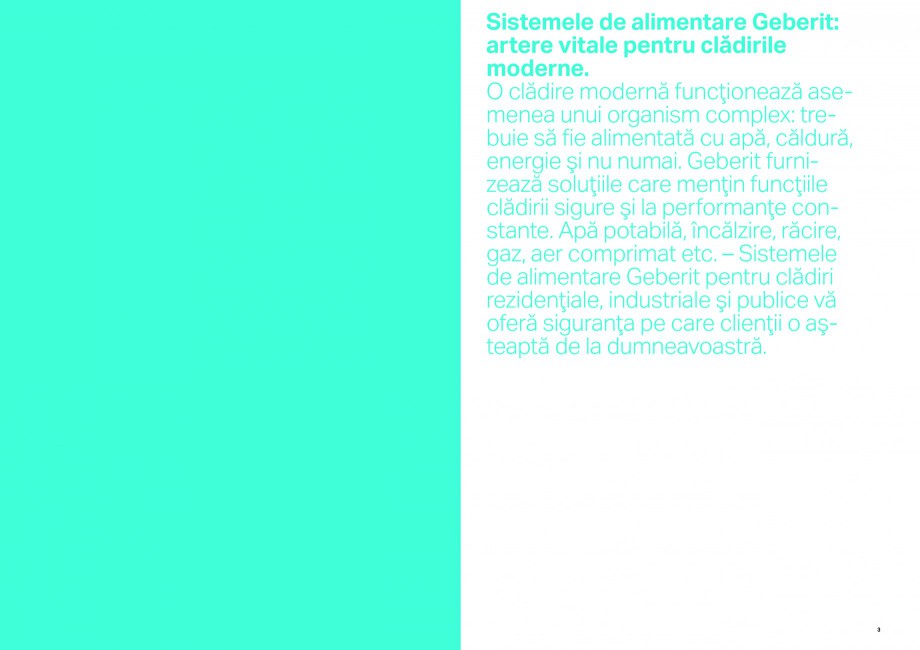

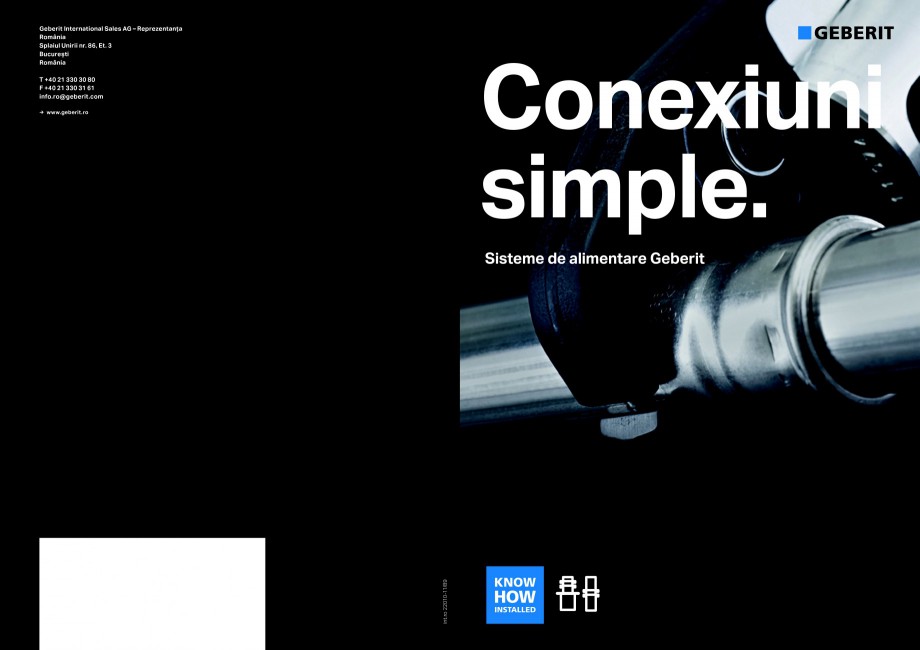

Geberit International Sales AG – Reprezentanţa România Splaiul Unirii nr. 86, Et. 3 Bucureşti România T +40 21 330 30 80 F +40 21 330 31 61 info.ro@geberit.com → www.geberit.ro Conexiuni simple. Sisteme de alimentare Geberit int.ro 22010-11/89 Sistemele de alimentare Geberit: artere vitale pentru clădirile moderne. O clădire modernă funcţionează asemenea unui organism complex: trebuie să fie alimentată cu apă, căldură, energie şi nu numai. Geberit furnizează soluţiile care menţin func iile ţ clădirii sigure şi la performanţe constante. Apă potabilă, încălzire, răcire, gaz, aer comprimat etc. – Sistemele de alimentare Geberit pentru clădiri rezidenţiale, industriale şi publice vă oferă siguranţa pe care clienţii o aşteaptă de la dumneavoastră. 3 Totul etanş. În permanenţă. 1 Sisteme de presare Plastic şi metal 6–7 2 3 4 5 6 Sistem de conducte multistrat Geberit Mepla 8–11 Sisteme de p

Pagina 1-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana Geberit International Sales AG –...

Pagina 2 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana resare metalice Geberit...

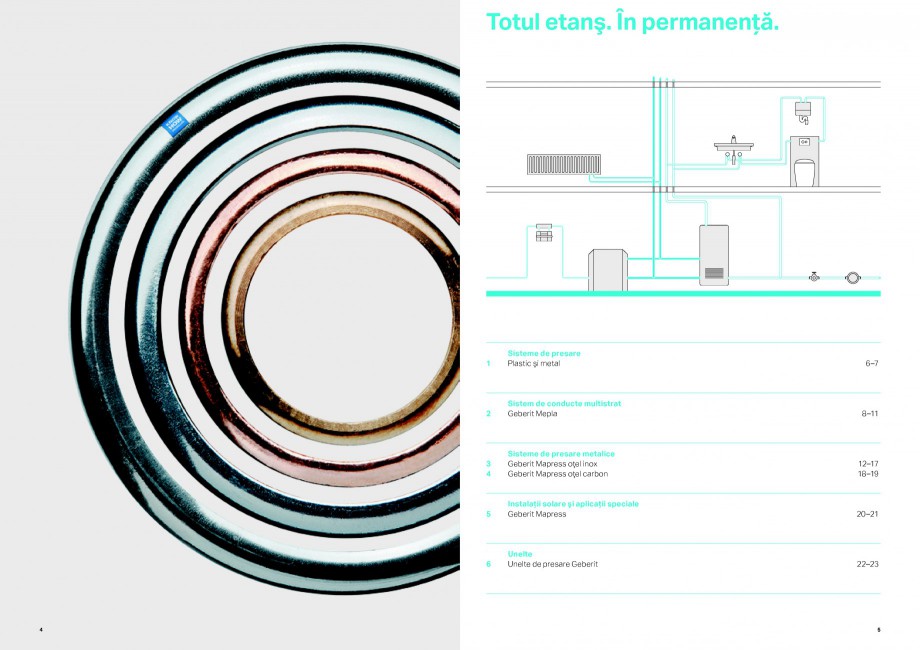

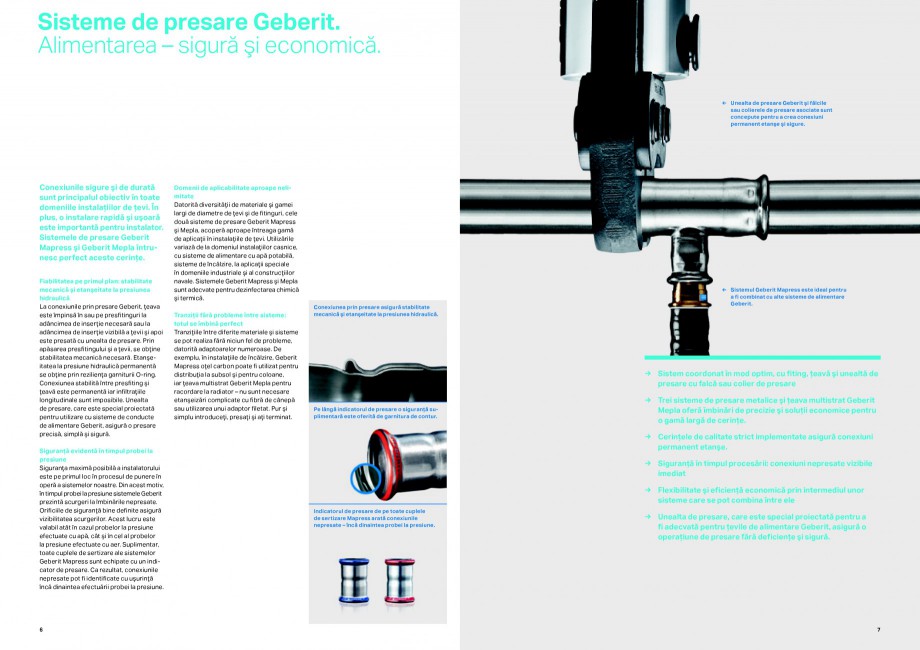

resare metalice Geberit Mapress oţel inox Geberit Mapress oţel carbon 12–17 18–19 Instalaţii solare şi aplicaţii speciale Geberit Mapress 20–21 Unelte Unelte de presare Geberit 22–23 4 5 Sisteme de presare Geberit. Alimentarea – sigură şi economică. ← Unealta de presare Geberit şi fălcile sau colierele de presare asociate sunt concepute pentru a crea conexiuni permanent etanşe şi sigure. Conexiunile sigure şi de durată sunt principalul obiectiv în toate domeniile instalaţiilor de ţevi. În plus, o instalare rapidă şi uşoară este importantă pentru instalator. Sistemele de presare Geberit Mapress şi Geberit Mepla întrunesc perfect aceste cerinţe. Fiabilitatea pe primul plan: stabilitate mecanică şi etanşeitate la presiunea hidraulică La conexiunile prin presare Geberit, ţeava este împinsă în sau pe presfitinguri la adâncimea de inserţie necesară sau la adâncimea de inserţie vizibilă a ţevii şi apoi este presată cu u

Pagina 2-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana resare metalice Geberit Mapress oţel ...

Pagina 3 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana nealta de presare. Prin...

nealta de presare. Prin apăsarea presfitingului şi a ţevii, se obţine stabilitatea mecanică necesară. Etanşeitatea la presiune hidraulică permanentă se obţine prin rezilienţa garniturii O-ring. Conexiunea stabilită între presfiting şi ţeavă este permanentă iar infiltraţiile longitudinale sunt imposibile. Unealta de presare, care este special proiectată pentru utilizare cu sisteme de conducte de alimentare Geberit, asigură o presare precisă, simplă şi sigură. Siguranţă evidentă în timpul probei la presiune Siguranţa maximă posibilă a instalatorului este pe primul loc în procesul de punere în operă a sistemelor noastre. Din acest motiv, în timpul probei la presiune sistemele Geberit prezintă scurgeri la îmbinările nepresate. Orificiile de siguranţă bine definite asigură vizibilitatea scurgerilor. Acest lucru este valabil atât în cazul probelor la presiune efectuate cu apă, cât şi în cel al probelor la presiune efectuate cu aer. Suplimentar,

Pagina 3-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana nealta de presare. Prin apăsarea...

Pagina 4 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana toate cuplele de sertizare ...

toate cuplele de sertizare ale sistemelor Geberit Mapress sunt echipate cu un indicator de presare. Ca rezultat, conexiunile nepresate pot fi identificate cu uşurinţă încă dinaintea efectuării probei la presiune. Domenii de aplicabilitate aproape nelimitate Datorită diversităţii de materiale şi gamei largi de diametre de ţevi şi de fitinguri, cele două sisteme de presare Geberit Mapress şi Mepla, acoperă aproape întreaga gamă de aplicaţii în instalaţiile de ţevi. Utilizările variază de la domeniul instalaţiilor casnice, cu sisteme de alimentare cu apă potabilă, sisteme de încălzire, la aplicaţii speciale în domeniile industriale şi al construcţiilor navale. Sistemele Geberit Mapress şi Mepla sunt adecvate pentru dezinfectarea chimică şi termică. Tranziţii fără probleme între sisteme: totul se îmbină perfect Tranziţiile între diferite materiale şi sisteme se pot realiza fără niciun fel de probleme, datorită adaptoarelor numeroase. De exem

Pagina 4-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana toate cuplele de sertizare ale...

Pagina 5 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana plu, în instalaţiile de...

plu, în instalaţiile de încălzire, Geberit Mapress oţel carbon poate fi utilizat pentru distribuţia la subsol şi pentru coloane, iar ţeava multistrat Geberit Mepla pentru racordare la radiator – nu sunt necesare etanşeizări complicate cu fibră de cânepă sau utilizarea unui adaptor filetat. Pur şi simplu introduceţi, presaţi şi aţi terminat. Conexiunea prin presare asigură stabilitate mecanică şi etanşeitate la presiunea hidraulică. ← Sistemul Geberit Mapress este ideal pentru a fi combinat cu alte sisteme de alimentare Geberit. → Sistem coordonat în mod optim, cu fiting, ţeavă şi unealtă de presare cu falcă sau colier de presare Pe lângă indicatorul de presare o siguranţă suplimentară este oferită de garnitura de contur. → Trei sisteme de presare metalice şi ţeava multistrat Geberit Mepla oferă îmbinări de precizie şi soluţii economice pentru o gamă largă de cerinţe. → Cerinţele de calitate strict implementate asigură c

Pagina 5-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana plu, în instalaţiile de încălzire,...

Pagina 6 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana onexiuni permanent etanşe....

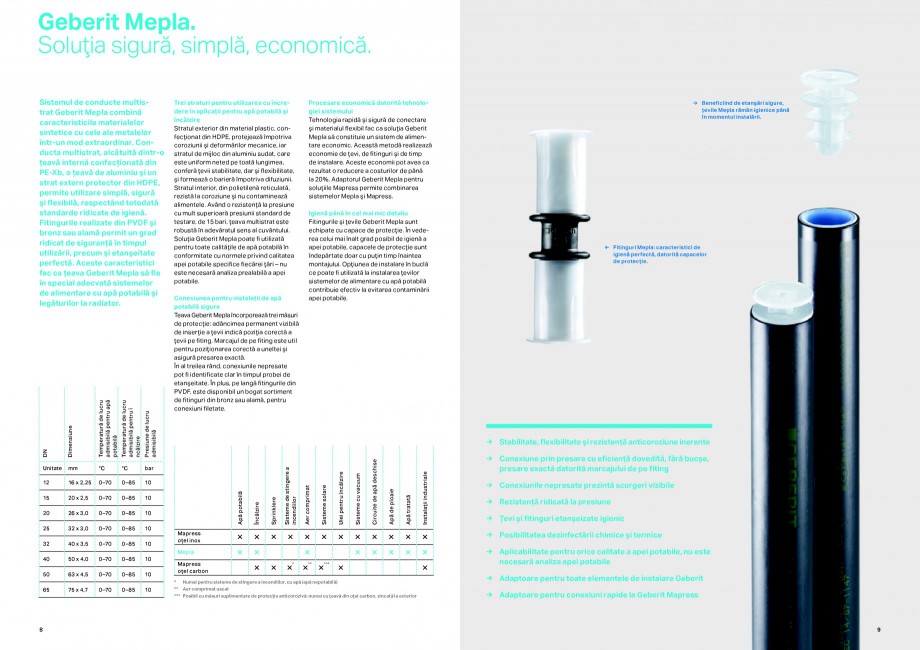

onexiuni permanent etanşe. → Siguranţă în timpul procesării: conexiuni nepresate vizibile imediat → Flexibilitate şi eficienţă economică prin intermediul unor sisteme care se pot combina între ele Indicatorul de presare de pe toate cuplele de sertizare Mapress arată conexiunile nepresate – încă dinaintea probei la presiune. → Unealta de presare, care este special proiectată pentru a fi adecvată pentru ţevile de alimentare Geberit, asigură o operaţiune de presare fără deficienţe şi sigură. 6 7 Geberit Mepla. Soluţia sigură, simplă, economică. Sistemul de conducte multistrat Geberit Mepla combină caracteristicile materialelor sintetice cu cele ale metalelor într-un mod extraordinar. Conducta multistrat, alcătuită dintr-o ţeavă internă confecţionată din PE-Xb, o ţeavă de aluminiu şi un strat extern protec or din HDPE, t permite utilizare simplă, sigură şi flexibilă, respectând totodată standarde ridicate de igienă. Fitingur

Pagina 7 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana ile realizate din PVDF şi ...

ile realizate din PVDF şi bronz sau alamă permit un grad ridicat de siguranţă în timpul utilizării, precum şi etanşeitate perfectă. Aceste caracteristici fac ca ţeava Geberit Mepla să fie în special adecvată sistemelor de alimentare cu apă potabilă şi legăturilor la radiator. Trei straturi pentru utilizarea cu încredere în aplicaţii pentru apă potabilă şi încălzire Stratul exterior din material plastic, confecţionat din HDPE, protejează împotriva coroziunii şi deformărilor mecanice, iar stratul de mijloc din aluminiu sudat, care este uniform neted pe toată lungimea, conferă ţevii stabilitate, dar şi flexibilitate, şi formează o barieră împotriva difuziunii. Stratul interior, din polietilenă reticulată, rezistă la coroziune şi nu contaminează alimentele. Având o rezistenţă la presiune cu mult superioară presiunii standard de testare, de 15 bari, ţeava multistrat este robustă în adevăratul sens al cuvântului. Soluţia Geberit Mepla poat

Pagina 7-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana ile realizate din PVDF şi bronz sau...

Pagina 8 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana e fi utilizată pentru...

e fi utilizată pentru toate calităţile de apă potabilă în conformitate cu normele privind calitatea apei potabile specifice fiecărei ţări – nu este necesară analiza prealabilă a apei potabile. Conexiunea pentru instalaţii de apă potabilă sigure Teava Geberit Mepla încorporează trei măsuri de protecţie: adâncimea permanent vizibilă de inserţie a ţevii indică poziţia corectă a ţevii pe fiting. Marcajul de pe fiting este util pentru poziţionarea corectă a uneltei şi asigură presarea exactă. În al treilea rând, conexiunile nepresate pot fi identificate clar în timpul probei de etanşeitate. În plus, pe langă fitingurile din PVDF, este disponibil un bogat sortiment de fitinguri din bronz sau alamă, pentru conexiuni filetate. Procesare economică datorită tehnologiei sistemului Tehnologia rapidă şi sigură de conectare şi materialul flexibil fac ca soluţia Geberit Mepla să constituie un sistem de alimentare economic. Această metodă realizează e

Pagina 8-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana e fi utilizată pentru toate...

Pagina 9 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana conomie de ţevi, de...

conomie de ţevi, de fitinguri şi de timp de instalare. Aceste economii pot avea ca rezultat o reducere a costurilor de până la 20%. Adaptorul Geberit Mepla pentru soluţiile Mapress permite combinarea sistemelor Mepla şi Mapress. Igienă până în cel mai mic detaliu Fitingurile şi ţevile Geberit Mepla sunt echipate cu capace de protecţie. În vederea celui mai înalt grad posibil de igienă a apei potabile, capacele de protecţie sunt îndepărtate doar cu puţin timp înaintea montajului. Opţiunea de instalare în buclă ce poate fi utilizată la instalarea ţevilor sistemelor de alimentare cu apă potabilă contribuie efectiv la evitarea contaminării apei potabile. → Beneficiind de etanşări sigure, ţevile Mepla rămân igienice până în momentul instalării. ← Fitinguri Mepla: caracteristici de igienă perfectă, datorită capacelor de protecţie. Temperatură de lucru admisibilă pentru apă potabilă Temperatură de lucru admisibilă pentru î ncălzire P

Pagina 9-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana conomie de ţevi, de fitinguri şi de ...

Pagina 10 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana resiune de lucru...

resiune de lucru admisibilă Dimensiune → Stabilitate, flexibilitate şi rezistenţă anticoroziune inerente Circuite de apă deschise DN Sisteme de stingere a incendiilor Unitate 12 15 20 25 32 40 50 65 mm 16 x 2,25 20 x 2,5 26 x 3,0 32 x 3,0 40 x 3,5 50 x 4,0 63 x 4,5 75 x 4,7 °C 0–70 0–70 0–70 0–70 0–70 0–70 0–70 0–70 °C 0–85 0–85 0–85 0–85 0–85 0–85 0–85 0–85 bar 10 Sprinklere 10 10 10 10 10 10 10 Apă potabilă Instalaţii industriale Ulei pentru încălzire → Conexiune prin presare cu eficienţă dovedită, fără bucşe, presare exactă datorită marcajului de pe fiting → Conexiunile nepresate prezintă scurgeri vizibile → Rezistenţă ridicată la presiune → Ţevi şi fitinguri etanşeizate igienic → Posibilitatea dezinfectării chimice şi termice → Aplicabilitate pentru orice calitate a apei potabile, nu este necesară analiza apei potabile → Adaptoare pentru toate elementele de instalare Geberit �

Pagina 10-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana resiune de lucru admisibilă
...

Pagina 11 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana � Adaptoare pentru...

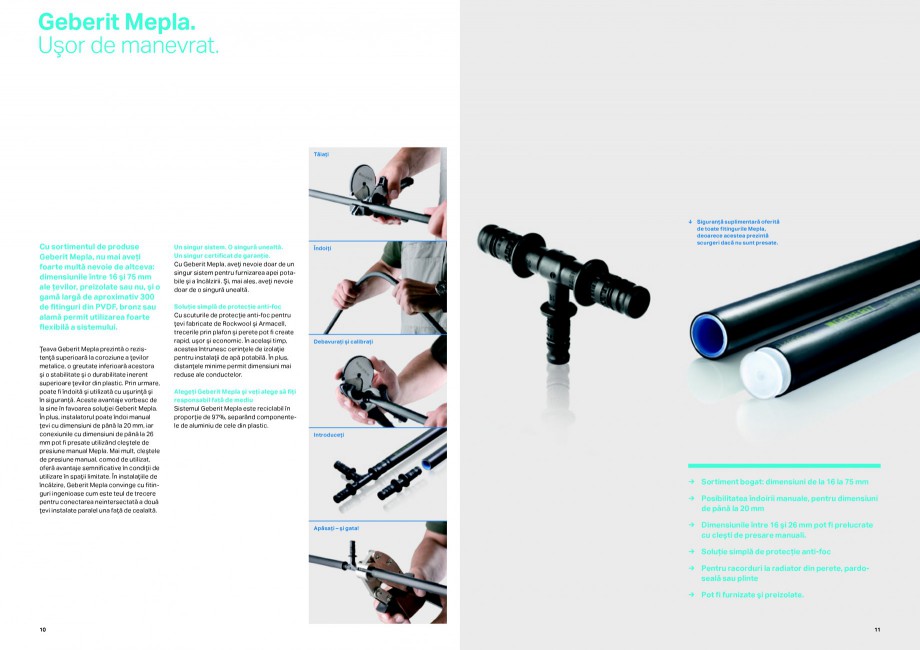

� Adaptoare pentru conexiuni rapide la Geberit Mapress Sisteme cu vacuum Sisteme solare Aer comprimat Apă de ploaie Mapress oţel inox Mepla Mapress oţel carbon ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ Apă tratată Încălzire ✕ ✕ ✕ ✕ ✕ ✕ ✕ * ✕ ** ✕ *** ✕ * Numai pentru sisteme de stingere a incendiilor, cu apă (apă nepotabilă) ** Aer comprimat uscat *** Posibil cu măsuri suplimentare de protecţie anticorozivă; numai cu ţeavă din oţel carbon, zincată la exterior 8 9 Geberit Mepla. Uşor de manevrat. Tăiaţi Cu sortimentul de produse Geberit Mepla, nu mai aveţi foarte multă nevoie de altceva: dimensiunile între 16 şi 75 mm ale ţevilor, preizolate sau nu, şi o gamă largă de aproximativ 300 de fitinguri din PVDF, bronz sau alamă permit utilizarea foarte flexibilă a sistemului. Ţeava Geberit Mepla prezintă o rezistenţă superioară la coroziune a ţevilor metalice, o greutate in

Pagina 11-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana � Adaptoare pentru conexiuni rapide ...

Pagina 12 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana ferioară acestora şi o...

ferioară acestora şi o stabilitate şi o durabilitate inerent superioare ţevilor din plastic. Prin urmare, poate fi îndoită şi utilizată cu uşurinţă şi în siguranţă. Aceste avantaje vorbesc de la sine în favoarea soluţiei Geberit Mepla. În plus, instalatorul poate îndoi manual ţevi cu dimensiuni de până la 20 mm, iar conexiunile cu dimensiuni de până la 26 mm pot fi presate utilizând cleştele de presiune manual Mepla. Mai mult, cleştele de presiune manual, comod de utilizat, oferă avantaje semnificative în condiţii de utilizare în spaţii limitate. În instalaţiile de încălzire, Geberit Mepla convinge cu fitinguri ingenioase cum este teul de trecere pentru conectarea neintersectată a două ţevi instalate paralel una faţă de cealaltă. Un singur sistem. O singură unealtă. Un singur certificat de garanţie. Cu Geberit Mepla, aveţi nevoie doar de un singur sistem pentru furnizarea apei potabile şi a încălzirii. Şi, mai ales, aveţi nevoie doar

Pagina 12-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana ferioară acestora şi o stabilitate...

Pagina 13 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana de o singură unealtă....

de o singură unealtă. Soluţie simplă de protecţie anti-foc Cu scuturile de protecţie anti-foc pentru ţevi fabricate de Rockwool şi Armacell, trecerile prin plafon şi perete pot fi create rapid, uşor şi economic. În acelaşi timp, acestea întrunesc cerinţele de izolaţie pentru instalaţii de apă potabilă. În plus, distanţele minime permit dimensiuni mai reduse ale conductelor. Alegeţi Geberit Mepla şi veţi alege să fiţi responsabil faţă de mediu Sistemul Geberit Mepla este reciclabil în proporţie de 97%, separând componentele de aluminiu de cele din plastic. Îndoiţi ↓ Siguranţă suplimentară oferită de toate fitingurile Mepla, deoarece acestea prezintă scurgeri dacă nu sunt presate. Debavuraţi şi calibraţi Introduceţi → Sortiment bogat: dimensiuni de la 16 la 75 mm → Posibilitatea îndoirii manuale, pentru dimensiuni de până la 20 mm Apăsaţi – şi gata! → Dimensiunile între 16 şi 26 mm pot fi prelucrate cu cleşti de p

Pagina 13-Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana de o singură unealtă. Soluţie...

Pagina 14 - Sisteme de alimentare Geberit GEBERIT Catalog, brosura Romana resare manuali. → ...

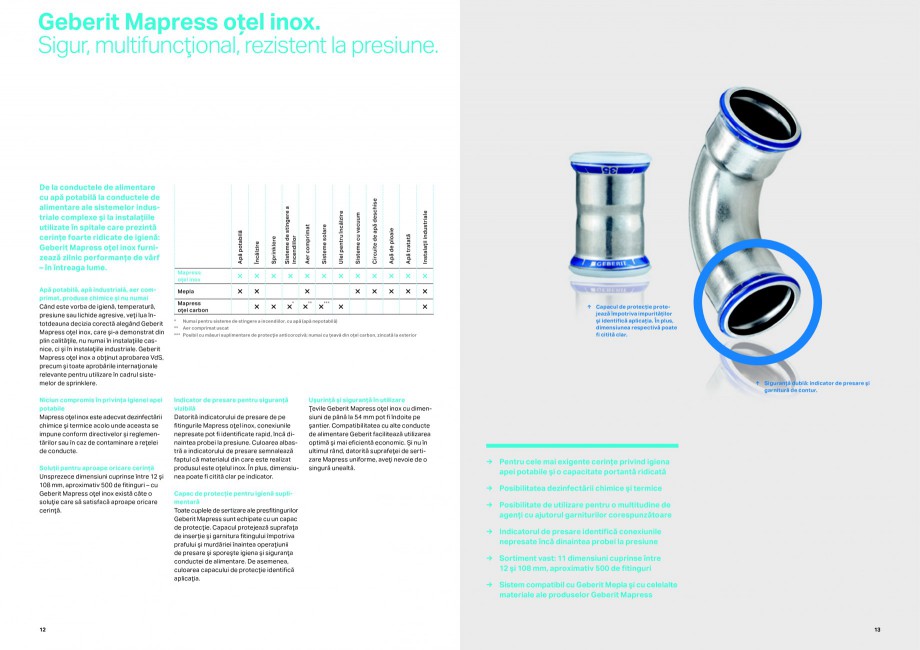

resare manuali. → Soluţie simplă de protecţie anti-foc → Pentru racorduri la radiator din perete, pardoseală sau plinte → Pot fi furnizate şi preizolate. 10 11 Geberit Mapress oţel inox. Sigur, multifuncţional, rezistent la presiune. De la conductele de alimentare cu apă potabilă la conductele de alimentare ale sistemelor industriale complexe şi la instalaţiile utilizate în spitale care prezintă cerinţe foarte ridicate de igienă: Geberit Mapress oţel inox furnizează zilnic performanţe de vârf – în întreaga lume. Apă potabilă, apă industrială, aer comprimat, produse chimice şi nu numai Când este vorba de igienă, temperatură, presiune sau lichide agresive, veţi lua întotdeauna decizia corectă alegând Geberit Mapress oţel inox, care şi-a demonstrat din plin calităţile, nu numai în instalaţiile casnice, ci şi în instalaţiile industriale. Geberit Mapress oţel inox a obţinut aprobarea VdS, precum şi toate aprobările internaţio
