Soluţie eficientă pentru ape pluviale.
Sistem de drenare pentru acoperişuri Geberit

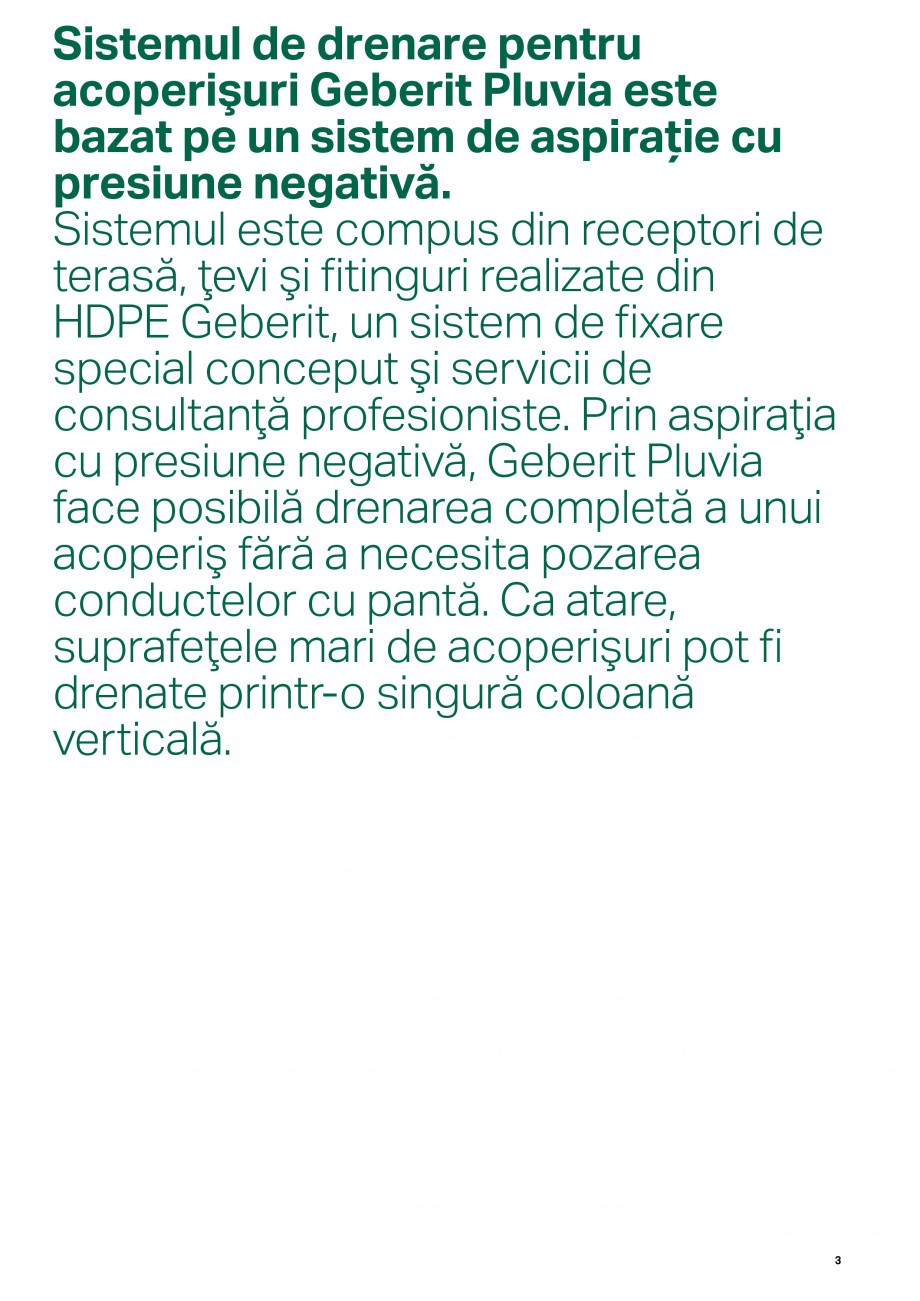

Sistemul de drenare pentru acoperişuri Geberit Pluvia este bazat pe un sistem de aspiraţie cu presiune negativă. Sistemul este compus din receptori de terasă, ţevi şi fitinguri realizate din HDPE Geberit, un sistem de fixare special conceput şi servicii de consultanţă profesioniste. Prin aspiraţia cu presiune negativă, Geberit Pluvia face posibilă drenarea completă a unui acoperiş fără a necesita pozarea conductelor cu pantă. Ca atare, suprafeţele mari de acoperişuri pot fi drenate printr-o singură coloană verticală.
3
Geberit Pluvia. Drenare inteligentă pentru acoperişuri.

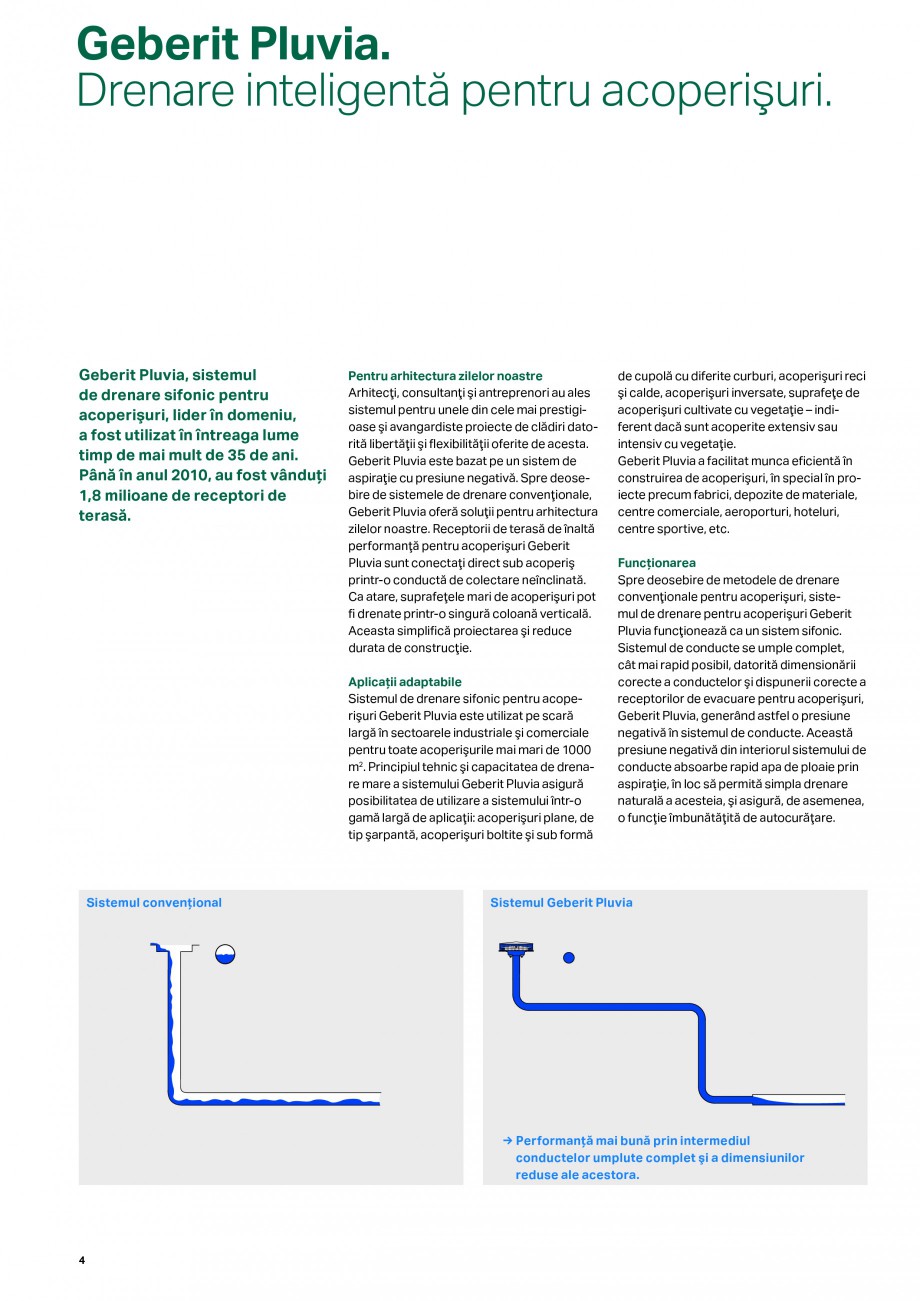

Geberit Pluvia, sistemul de drenare sifonic pentru acoperişuri, lider în domeniu, a fost utilizat în întreaga lume timp de mai mult
de 35 de ani. Până în anul 2010, au fost vânduţi 1,8 milioane de receptori de terasă.
Pentru arhitectura zilelor noastre Arhitecţi, consultanţi şi antreprenori au ales sistemul pentru unele din cele mai prestigioase şi avangardiste proiecte de clădiri datorită libertăţii şi flexibilităţii oferite de acesta. Geberit Pluvia este bazat pe un sistem de aspiraţie cu presiune negativă. Spre deosebire de sistemele de drenare convenţionale, Geberit Pluvia oferă soluţii pentru arhitectura zilelor noastre. Receptorii de terasă de înaltă performanţă pentru acoperişuri Geberit Pluvia sunt conectaţi direct sub acoperiş printr-o conductă de colectare neînclinată. Ca atare, suprafeţele mari de acoperişuri pot fi drenate printr-o singură coloană verticală. Aceasta simplifică proiectarea şi reduce durata de construcţie. Aplicaţii adaptabile Sistemul de drenare sifonic pentru acoperişuri Geberit Pluvia este utilizat pe scară largă în sectoarele industriale
şi comerciale pentru toate acoperişurile mai mari de 1000 m2. Principiul tehnic şi capacitatea de drenare mare a sistemului Geberit Pluvia asigură posibilitatea de utilizare a sistemului într-o gamă largă de aplicaţii: acoperişuri plane, de tip şarpantă, acoperişuri boltite şi sub formă
de cupolă cu diferite curburi, acoperişuri reci şi calde, acoperişuri inversate, suprafeţe de acoperişuri cultivate cu vegetaţie – indiferent dacă sunt acoperite extensiv sau intensiv cu vegetaţie. Geberit Pluvia a facilitat munca eficientă în construirea de acoperişuri, în special în proiecte precum fabrici, depozite de materiale, centre comerciale, aeroporturi, hoteluri, centre sportive, etc. Funcţionarea Spre deosebire de metodele de drenare convenţionale pentru acoperişuri, sistemul de drenare pentru acoperişuri Geberit Pluvia funcţionează ca un sistem sifonic. Sistemul de conducte se umple complet, cât mai rapid posibil, datorită dimensionării corecte a cond
uctelor şi dispunerii corecte a receptorilor de evacuare pentru acoperişuri, Geberit Pluvia, generând astfel o presiune negativă în sistemul de conducte. Această presiune negativă din interiorul sistemului de conducte absoarbe rapid apa de ploaie prin aspiraţie, în loc să permită simpla drenare naturală a acesteia, şi asigură, de asemenea, o funcţie îmbunătăţită de autocurăţare.
Sistemul convenţional
Sistemul Geberit Pluvia
→ Performanţă mai bună prin intermediul conductelor umplute complet şi a dimensiunilor reduse ale acestora.
4

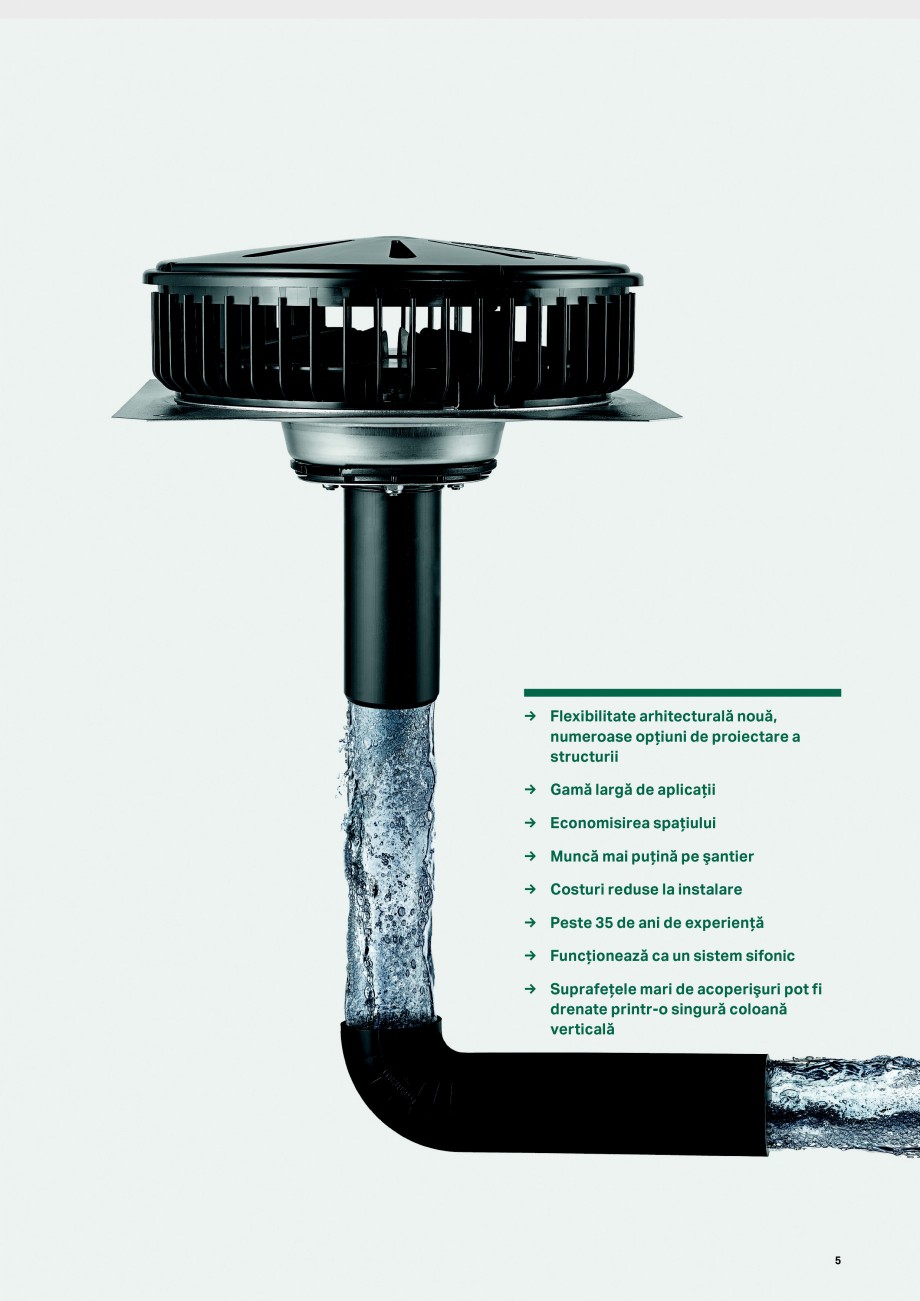

→ₒ Flexibilitate arhitecturală nouă, numeroase opţiuni de proiectare a structurii →ₒ Gamă largă de aplicaţii →ₒ Economisirea spaţiului →ₒ Muncă mai puţină pe şantier →ₒ Costuri reduse la instalare →ₒ Peste 35 de ani de experienţă →ₒ Funcţionează ca un sistem sifonic →ₒ Suprafeţele mari de acoperişuri pot fi drenate printr-o singură coloană verticală
5
Geberit Pluvia.
Pur şi simplu avantajos.
Geberit Pluvia simplifică proiectarea clădirilor şi permite o utilizare optimă a spaţiului. Nevoia scăzută de coloane verticale reduce cheltuielile pentru racordurile subterane şi conexiunile de la nivelul solului, precum şi costurile pentru dezvoltatorul imobiliar. Instalarea sistemului Geberit Pluvia este mai eficientă din punct de vedere al costului decât cea a unui sistem de drenare convenţional pentru acoperişuri.
Dublează cantitatea de apă de ploaie drenată cu o conductă cu diametrul pe jumătate Sistemul de drenare pentru acoperişuri Geberit Pluvia a stabilit noi standarde de-a lungul deceniilor şi îşi demonstrează capacitatea de performanţă în construcţii importante cu acoperişuri plane pentru numeroase companii industriale renumite. Cei peste 35 de ani de experienţă Geberit îi garantează utilizatorulu clădirii o fiabilitate ridicată şi o durabilitate remarcabilă. Geberit Pluvia reduce numărul coloanelor verticale
şi al receptorilor de terasă pentru acoperişuri, oferind astfel arhitectului o flexibilitate considerabil mai mare în proiectarea clădirii, în folosirea spaţiului şi în coordonarea între diferiţii meseriaşi.

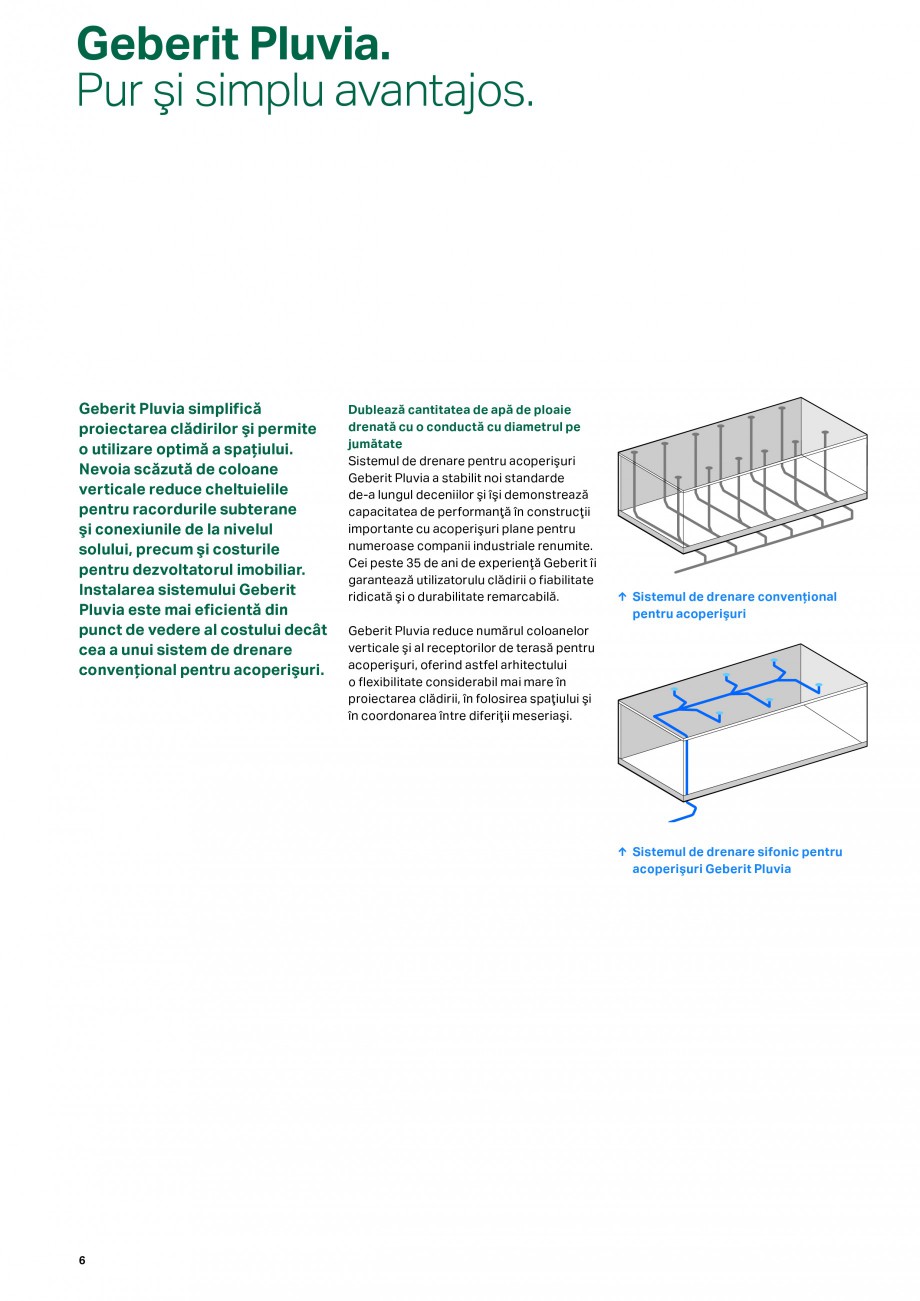

↑ istemul de drenare convenţional S pentru acoperişuri
↑ istemul de drenare sifonic pentru S acoperişuri Geberit Pluvia
6
→ₒ Mai puţine coloane verticale →ₒ Nu este necesară pozarea cu pantă a sistemului de conducte – mai puţin spaţiu necesar →ₒ Diametru mai mic al conductelor →ₒ Capacitate mare de drenare, având un efect eficient de autocurăţare →ₒ Greutate mică a sistemului →ₒ Mai puţine conducte subterane, mai puţine cămine de canalizare →ₒ Un sistem de fixare simplu şi rapid →ₒ Este posibilă preinstalarea sistemului de conducte pe pardoseală (prefabricare)
7
Receptori de terasă Geberit Pluvia. Aplicaţii diferite.
Receptorii de terasă Geberit Pluvia sunt concepuţi pentru toate tipurile de struct
uri de acoperişuri. Aceştia colectează apele pluviale care se acumulează şi previn pătrunderea aerului în sistemul de conducte împreună cu apa de ploaie.
Performanţă convingătoare La sistemele tradiţionale, apa de ploaie se scurge în canalizările pentru apele pluviale, umplând parţial conductele de pe traseul său. Receptorii de terasă pentru acoperişuri Geberit Pluvia şi conductele Geberit se dimensionează întotdeauna astfel încât să asigure umplerea completă a sistemului de conducte. O gamă largă de receptori de terasă Datorită vitezelor de evacuare diferite ale receptorilor de terasă (12 l/s sau 25 l/s), se poate obţine un traseu economic al
sistemului de drenare pentru acoperişuri. Gama largă de receptori de terasă şi accesorii permite conectarea cu fiecare strat component al acoperişului. Receptorii de terasă Geberit Pluvia pot fi, de asemenea, transformaţi în receptori de urgenţă, cu ajutorul unui set de instalare suplimentar. Ţevile d
e deversare de urgenţă Geberit Pluvia colectează apa de ploaie suplimentar faţă de receptorii de terasă atunci când precipitaţiile efective depăşesc capacitatea de drenare proiectată a sistemului de drenare pentru acoperişuri şi oferă o securitate suplimentară.

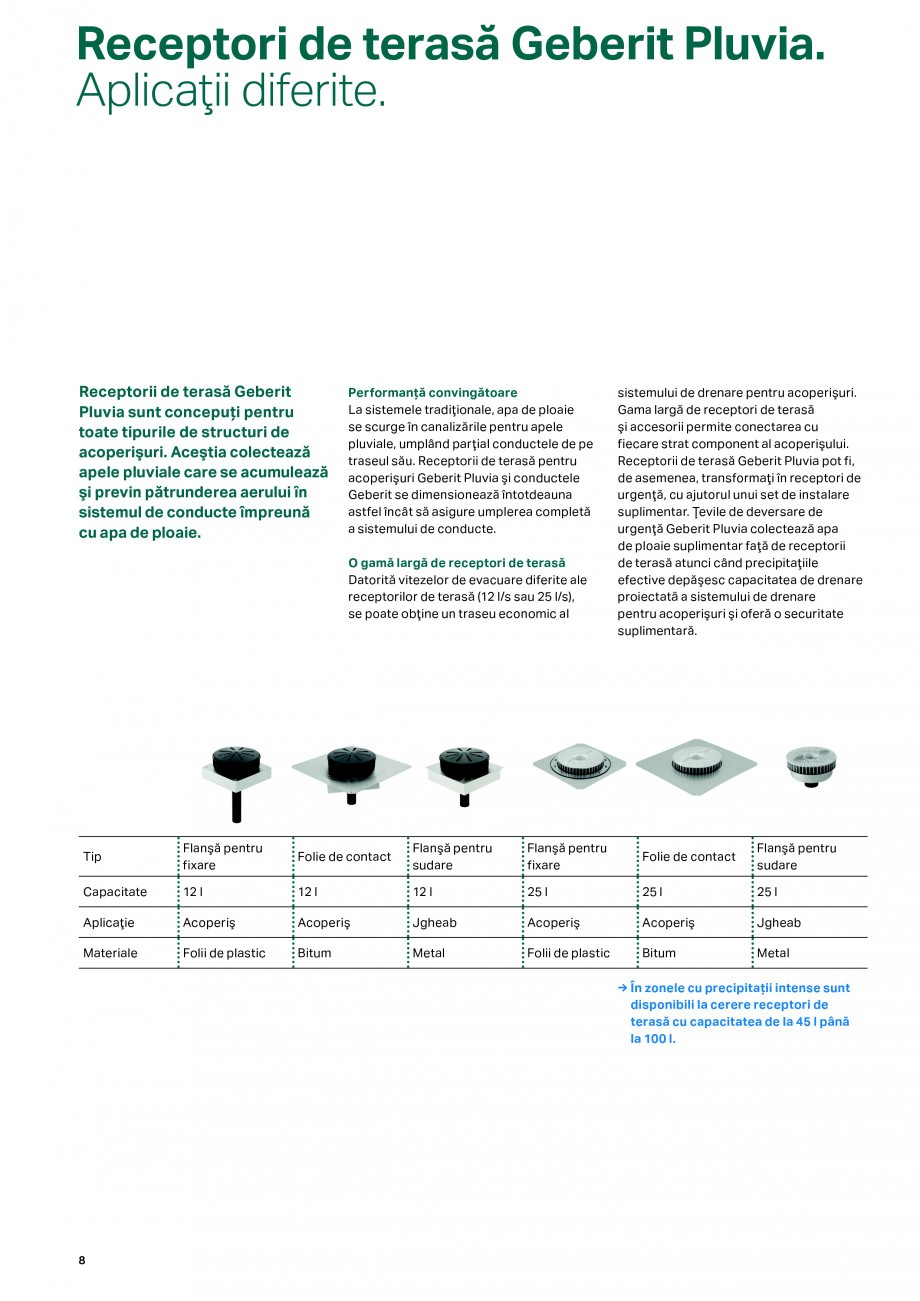

Tip Capacitate Aplicaţie Materiale
Flanşă pentru fixare 12 l Acoperiş Folii de plastic
Folie de contact 12 l Acoperiş Bitum
Flanşă pentru sudare 12 l Jgheab Metal
Flanşă pentru fixare 25 l Acoperiş Folii de plastic
Folie de contact 25 l Acoperiş Bitum
Flanşă pentru sudare 25 l Jgheab Metal
→ În zonele cu precipitaţii intense sunt disponibili la cerere receptori de terasă cu capacitatea de la 45 l până la 100 l.
8

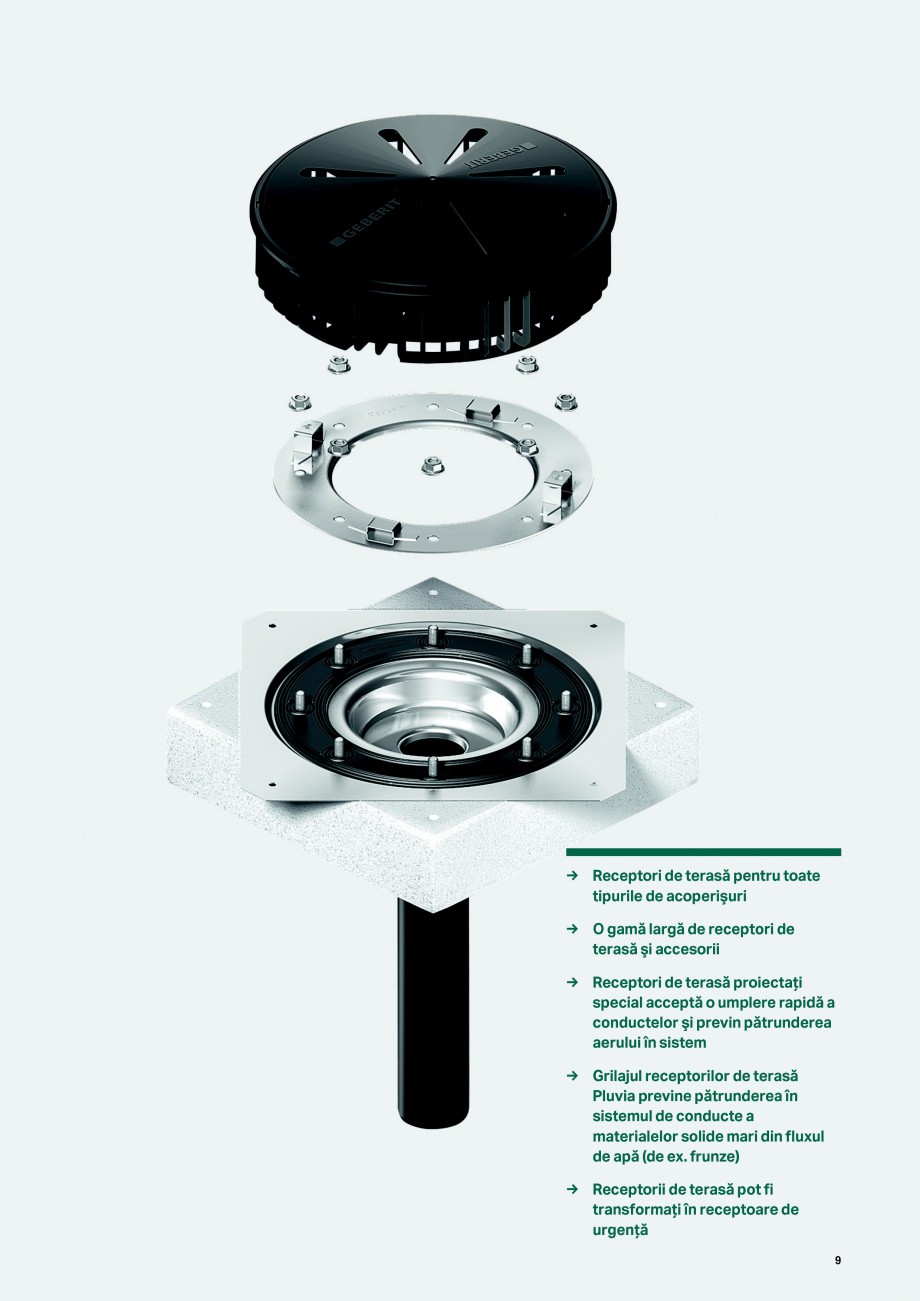

→ₒ Receptori de terasă pentru toate tipurile de acoperişuri →ₒ O gamă largă de receptori de terasă şi accesorii →ₒ Receptori de terasă proiectaţi special acceptă o umplere rapidă a conductelor şi previn pătrunderea aerului în sistem →ₒ Grilajul
receptorilor de terasă Pluvia previne pătrunderea în sistemul de conducte a materialelor solide mari din fluxul de apă (de ex. frunze) →ₒ Receptorii de terasă pot fi transformaţi în receptoare de urgenţă
9
Geberit HDPE. Instalare fără efort, completarea ideală.
Gama de conducte şi fitinguri Geberit HDPE reprezintă sistemul ideal de drenare pentru respectarea cerinţelor sistemului Geberit Pluvia. Împreună cu sistemul de fixare Geberit Pluvia, asamblarea este uşoară şi convenabilă.
Calitate excelentă, funcţionalitate multiplă Conductele şi fitingurile Geberit sunt confecţionate din HDPE ecologică şi de calitate ridicată. Anii numeroşi de experienţă ai companiei în domeniul fabricării materialelor plastice asigură o calitate excelentă pe termen lung. Sistemul de drenare Geberit HDPE respectă cerinţele pentru toate aplicaţiile, ca de exemplu instalaţii aparente, în ghene de instalaţii, încastrate în beton şi subterane. Este potrivit pen
tru utilizare în toate aplicaţiile de drenare în construcţii, precum şi în instalaţii pentru apa uzată în domeniul industrial, comercial sau de laborator. Conductele şi fitingurile Geberit HDPE sunt în întregime etanşe şi pot, fi de asemenea, încastrate în beton.
Compatbilitatea cu sistemul Geberit Pluvia Geberit Pluvia şi Geberit HDPE se completează perfect pentru a alcătui un sistem complet de drenare pentru acoperişuri. Pe acoperişurile cu suprafeţe mari pot apărea presiuni negative ridicate, fiind necesară acordarea unei atenţii speciale îmbinărilor dintre componentele sistemului. Posibilitatea apariţiei scurgerilor poate fi practic eliminată, datorită îmbinării rezistente la tensiune care rezultă din sudare.

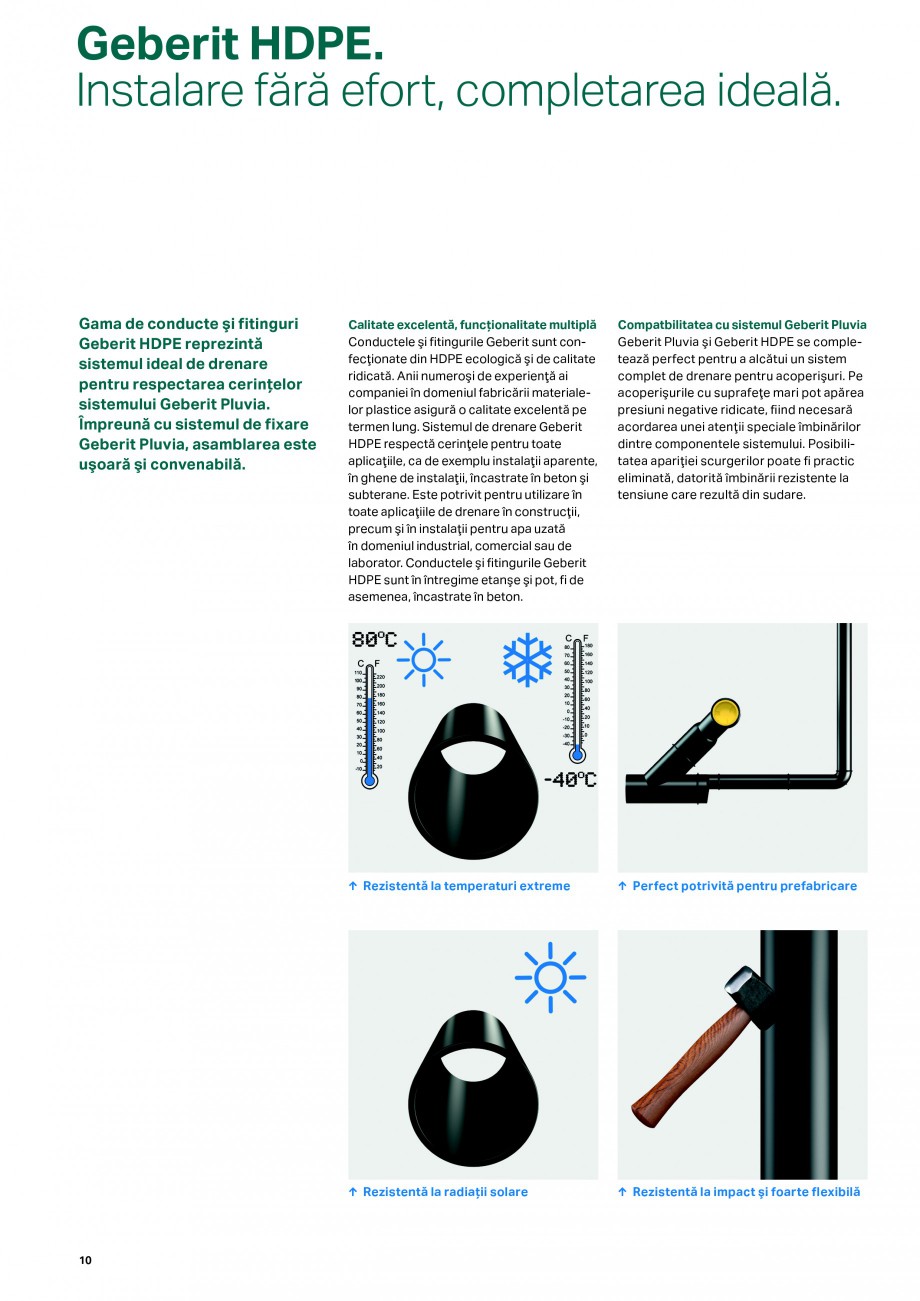

↑ ezistentă la temperaturi extreme R
↑ erfect potrivită pentru prefabricare P
↑ ezistentă la radiaţii solare R
↑ Rezistentă la impact şi foarte flexibilă
10

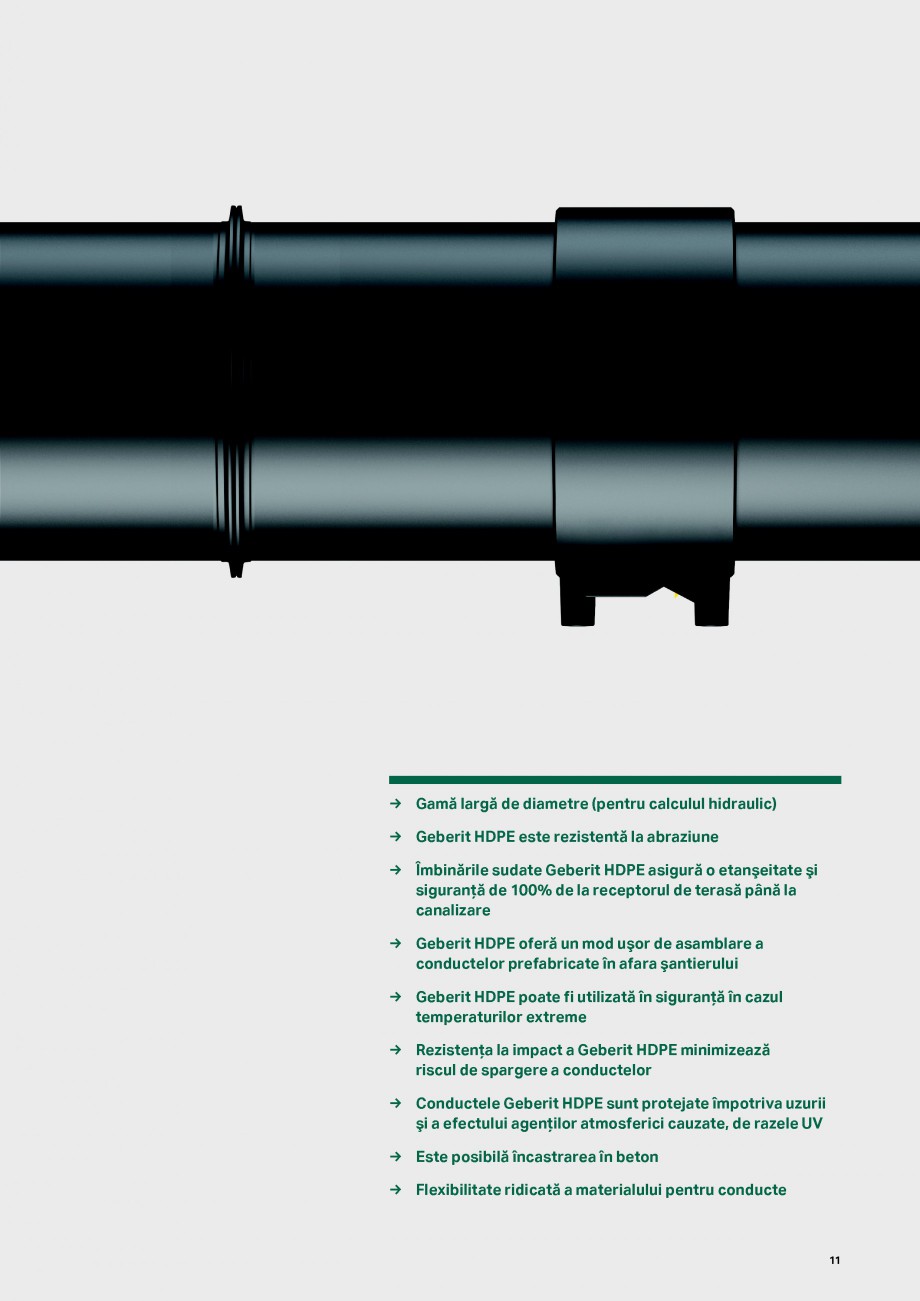

→ₒ Gamă largă de diametre (pentru calculul hidraul
ic) →ₒ Geberit HDPE este rezistentă la abraziune →ₒ Îmbinările sudate Geberit HDPE asigură o etanşeitate şi siguranţă de 100% de la receptorul de terasă până la canalizare →ₒ Geberit HDPE oferă un mod uşor de asamblare a conductelor prefabricate în afara şantierului →ₒ Geberit HDPE poate fi utilizată în siguranţă în cazul temperaturilor extreme →ₒ Rezistenţa la impact a Geberit HDPE minimizează riscul de spargere a conductelor →ₒ Conductele Geberit HDPE sunt protejate împotriva uzurii şi a efectului agenţilor atmosferici cauzate, de razele UV →ₒ Este posibilă încastrarea în beton →ₒ Flexibilitate ridicată a materialului pentru conducte
11
Sistemul de fixare Geberit Pluvia. Rapid şi uşor.

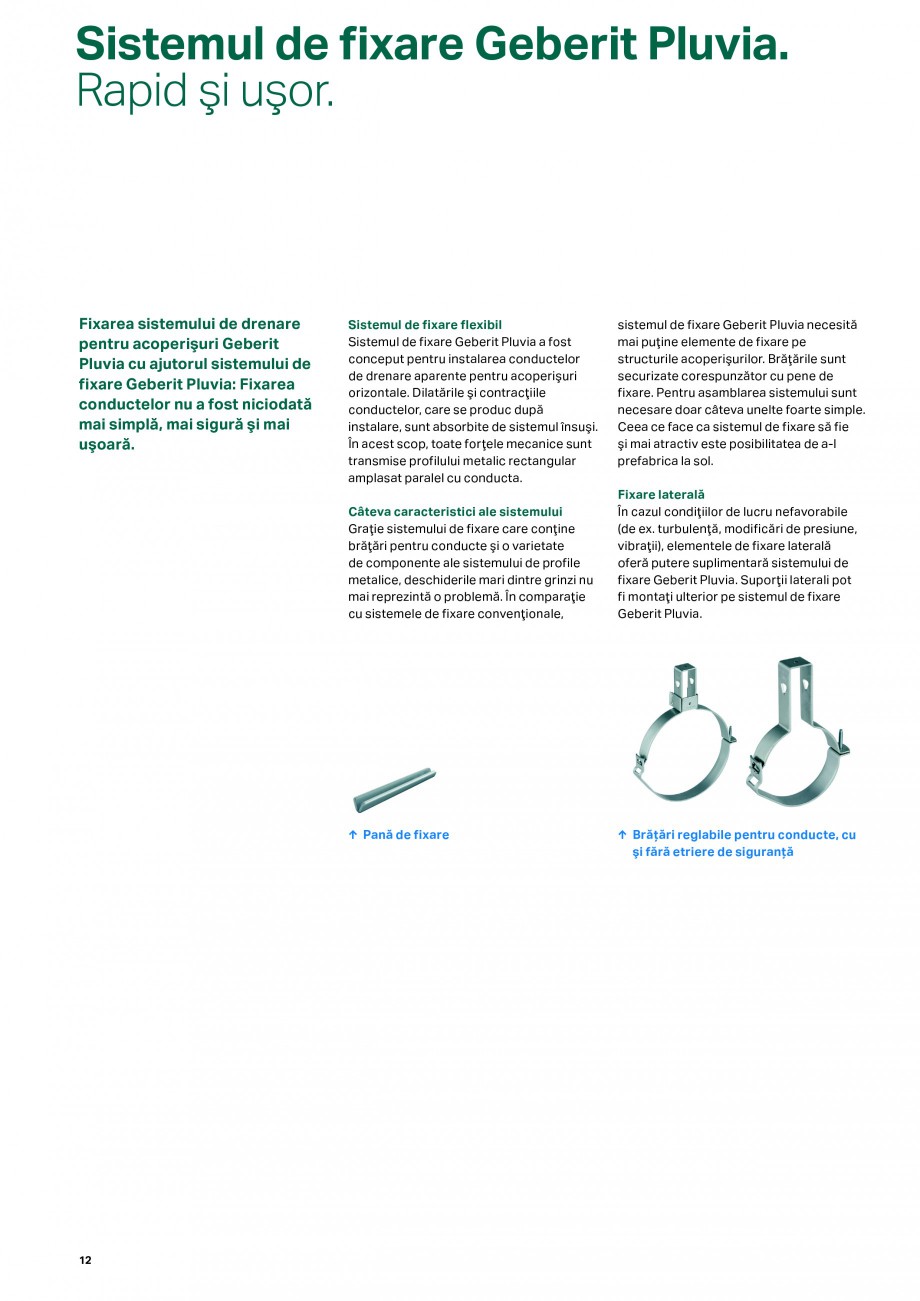

Fixarea sistemului de drenare pentru acoperişuri Geberit Pluvia cu ajutorul sistemului de fixare Geberit Pluvia: Fixarea conductelor nu a fost niciodată mai simplă, mai sigură şi mai uşoară.
Sistemul de fixare flexibil Sistemul
de fixare Geberit Pluvia a fost conceput pentru instalarea conductelor de drenare aparente pentru acoperişuri orizontale. Dilatările şi contracţiile conductelor, care se produc după instalare, sunt absorbite de sistemul însuşi. În acest scop, toate forţele mecanice sunt transmise profilului metalic rectangular amplasat paralel cu conducta. Câteva caracteristici ale sistemului Graţie sistemului de fixare care conţine brăţări pentru conducte şi o varietate de componente ale sistemului de profile metalice, deschiderile mari dintre grinzi nu mai reprezintă o problemă. În comparaţie cu sistemele de fixare convenţionale,
sistemul de fixare Geberit Pluvia necesită mai puţine elemente de fixare pe structurile acoperişurilor. Brăţările sunt securizate corespunzător cu pene de fixare. Pentru asamblarea sistemului sunt necesare doar câteva unelte foarte simple. Ceea ce face ca sistemul de fixare să fie şi mai atractiv este posibilitatea de a-l prefabrica la sol. Fi
xare laterală În cazul condiţiilor de lucru nefavorabile (de ex. turbulenţă, modificări de presiune, vibraţii), elementele de fixare laterală oferă putere suplimentară sistemului de fixare Geberit Pluvia. Suporţii laterali pot fi montaţi ulterior pe sistemul de fixare Geberit Pluvia.
↑ ană de fixare P
↑ răţări reglabile pentru conducte, cu B şi fără etriere de siguranţă
12

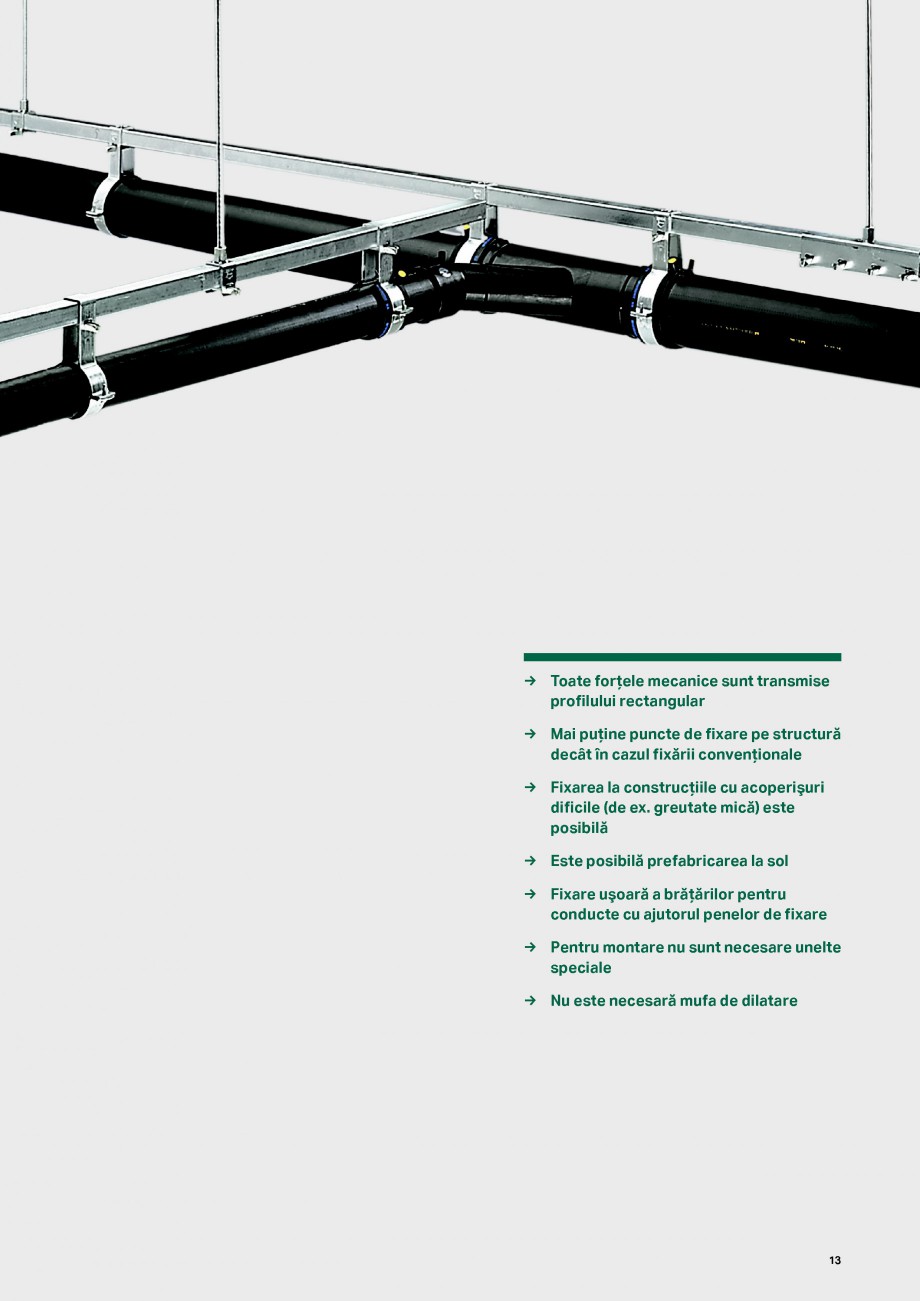

→ₒ Toate forţele mecanice sunt transmise profilului rectangular →ₒ Mai puţine puncte de fixare pe structură decât în cazul fixării convenţionale →ₒ Fixarea la construcţiile cu acoperişuri dificile (de ex. greutate mică) este posibilă →ₒ Este posibilă prefabricarea la sol →ₒ Fixare uşoară a brăţărilor pentru conducte cu ajutorul penelor de fixare →ₒ Pentru montare nu sunt necesare unelte speciale →ₒ Nu este necesară mufa de dilatare
13
Asistenţa tehnică Geberit Pluvia. Succesul din spatele cortinei.
Pachetul de programe software foar
te avansate permite calcularea într-un mod uşor a celor mai complexe proiecte pentru acoperişuri.

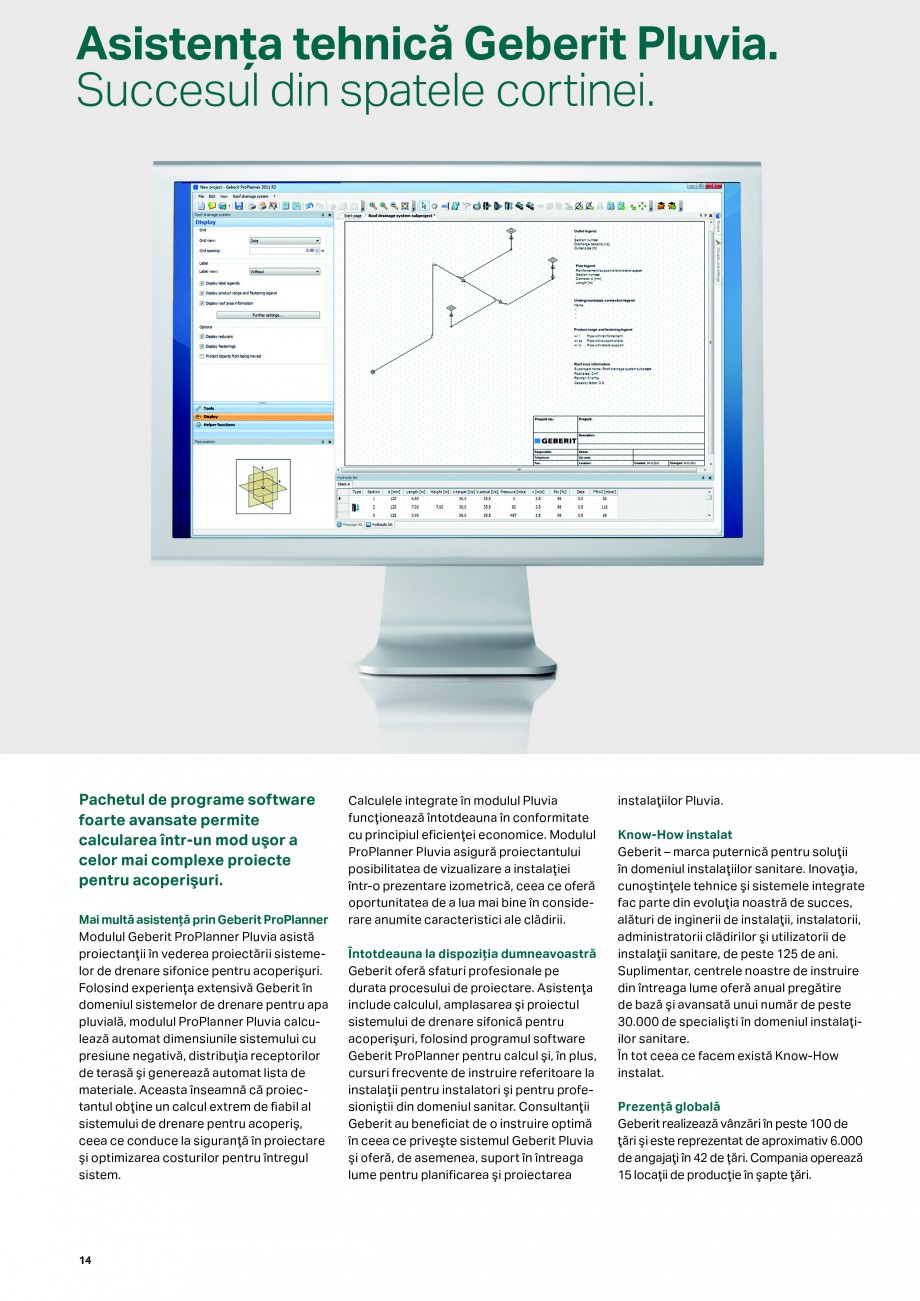

Mai multă asistenţă prin Geberit ProPlanner Modulul Geberit ProPlanner Pluvia asistă proiectanţii în vederea proiectării sistemelor de drenare sifonice pentru acoperişuri. Folosind experienţa extensivă Geberit în domeniul sistemelor de drenare pentru apa pluvială, modulul ProPlanner Pluvia calculează automat dimensiunile sistemului cu presiune negativă, distribuţia receptorilor de terasă şi generează automat lista de materiale. Aceasta înseamnă că proiectantul obţine un calcul extrem de fiabil al sistemului de drenare pentru acoperiş, ceea ce conduce la siguranţă în proiectare şi optimizarea costurilor pentru întregul sistem.
Calculele integrate în modulul Pluvia funcţionează întotdeauna în conformitate cu principiul eficienţei economice. Modulul ProPlanner Pluvia asigură proiectantului posibilitatea de vizualizare a instalaţiei într-o prezentare iz
ometrică, ceea ce oferă oportunitatea de a lua mai bine în considerare anumite caracteristici ale clădirii. Întotdeauna la dispoziţia dumneavoastră Geberit oferă sfaturi profesionale pe durata procesului de proiectare. Asistenţa include calculul, amplasarea şi proiectul sistemului de drenare sifonică pentru acoperişuri, folosind programul software Geberit ProPlanner pentru calcul şi, în plus, cursuri frecvente de instruire referitoare la instalaţii pentru instalatori şi pentru profesioniştii din domeniul sanitar. Consultanţii Geberit au beneficiat de o instruire optimă în ceea ce priveşte sistemul Geberit Pluvia şi oferă, de asemenea, suport în întreaga lume pentru planificarea şi proiectarea
instalaţiilor Pluvia. Know-How instalat Geberit – marca puternică pentru soluţii în domeniul instalaţiilor sanitare. Inovaţia, cunoştinţele tehnice şi sistemele integrate fac parte din evoluţia noastră de succes, alături de inginerii de instalaţii, instala
torii, administratorii clădirilor şi utilizatorii de instalaţii sanitare, de peste 125 de ani. Suplimentar, centrele noastre de instruire din întreaga lume oferă anual pregătire de bază şi avansată unui număr de peste 30.000 de specialişti în domeniul instalaţiilor sanitare. În tot ceea ce facem există Know-How instalat. Prezenţă globală Geberit realizează vânzări în peste 100 de ţări şi este reprezentat de aproximativ 6.000 de angajaţi în 42 de ţări. Compania operează 15 locaţii de producţie în şapte ţări.
14
Companii/reprezentanţe de vânzări pentru produsele Geberit Locaţii de producţie Geberit Companii/reprezentanţe de vânzări pentru produsele Geberit şi locaţii de producţie Geberit
→ₒ Program software Geberit ProPlanner care permite calcularea rapidă şi corectă a materialelor şi sistemelor hidraulice →ₒ Asistenţă profesională pentru proiectare în fiecare etapă a proiectului →ₒ Asistent pentru determinar
torii, administratorii clădirilor şi utilizatorii de instalaţii sanitare, de peste 125 de ani. Suplimentar, centrele noastre de instruire din întreaga lume oferă anual pregătire de bază şi avansată unui număr de peste 30.000 de specialişti în domeniul instalaţiilor sanitare. În tot ceea ce facem există Know-How instalat. Prezenţă globală Geberit realizează vânzări în peste 100 de ţări şi este reprezentat de aproximativ 6.000 de angajaţi în 42 de ţări. Compania operează 15 locaţii de producţie în şapte ţări.
14
Companii/reprezentanţe de vânzări pentru produsele Geberit Locaţii de producţie Geberit Companii/reprezentanţe de vânzări pentru produsele Geberit şi locaţii de producţie Geberit
→ₒ Program software Geberit ProPlanner care permite calcularea rapidă şi corectă a materialelor şi sistemelor hidraulice →ₒ Asistenţă profesională pentru proiectare în fiecare etapă a proiectului →ₒ Asistent pentru determinar
