MAPEI MapeWrap C UNI-AX MapeWrap C UNI-AX HM Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de elasticitate ridicat si foarte ridicat DOMENII DE APLICARE Acest sistem este recomandat pentru, repararea elementelor din beton armat degradate prin actiuni fizicomecanice, pentru confinarea elementelor din beton supuse incarcarilor axiale sau incovoierii precum si pentru consolidarea structurilor aflate in zone seismice importante. Exemple tipice de aplicare • Repararea, mentenanta si consolidarea statica a structurilor deteriorate, acolo unde este absolut necesara cresterea rezistentei la intindere a sectiunii. • Confinarea elementelor de beton incarcate axial sau deteriorate (stalpi, pile de pod, cosuri) pentru a le imbunatati ductilitatea si capacitatea portanta. • Consolidarea seismica si restaurarea structurilor tip bolta, fara cresterea masei seismice si fara pericolul infiltratiilor de lichide catre fata interioara a boltei. • Repararea structuril

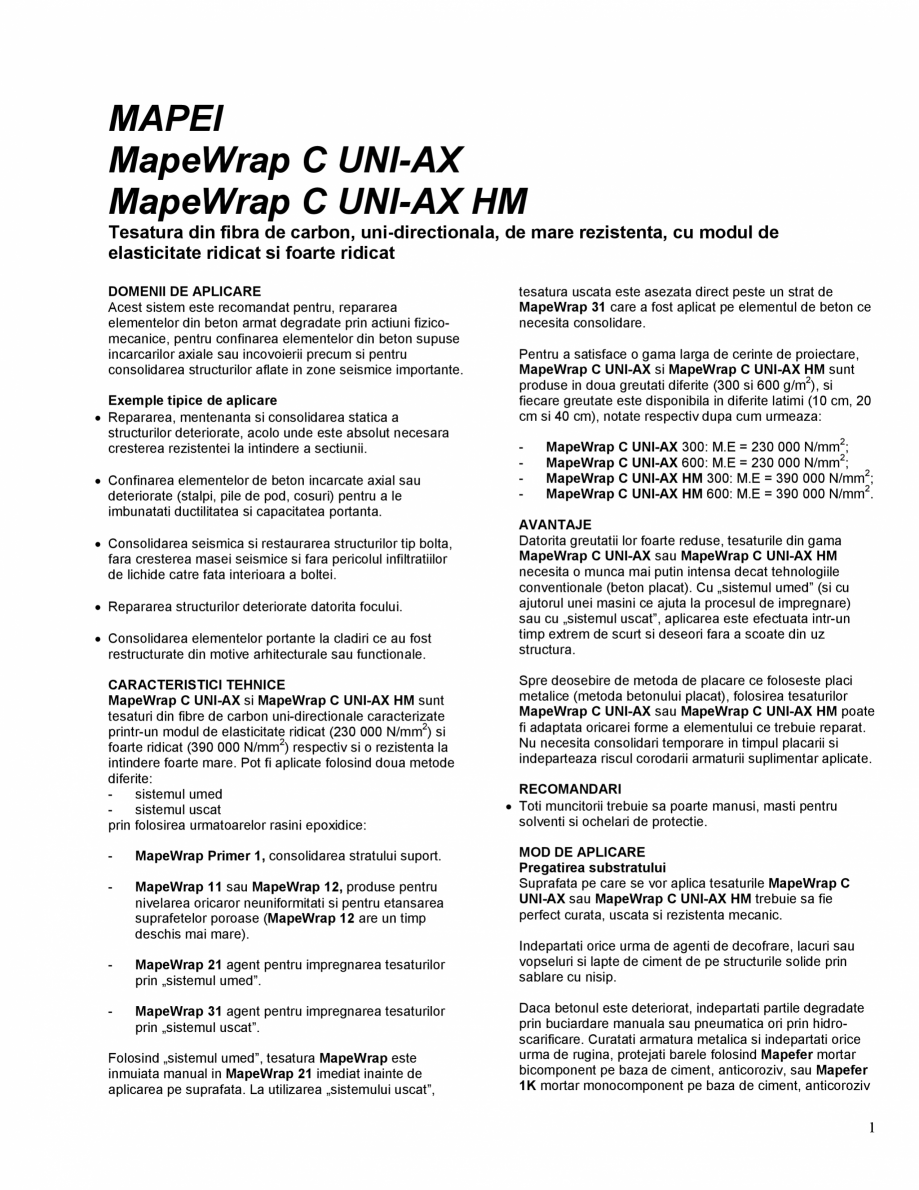

Pagina 1-Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de elasticitate ridicat...

Pagina 2 - Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de...

or deteriorate datorita focului. • Consolidarea elementelor portante la cladiri ce au fost restructurate din motive arhitecturale sau functionale. CARACTERISTICI TEHNICE MapeWrap C UNI-AX si MapeWrap C UNI-AX HM sunt tesaturi din fibre de carbon uni-directionale caracterizate 2 printr-un modul de elasticitate ridicat (230 000 N/mm ) si 2 foarte ridicat (390 000 N/mm ) respectiv si o rezistenta la intindere foarte mare. Pot fi aplicate folosind doua metode diferite: sistemul umed sistemul uscat prin folosirea urmatoarelor rasini epoxidice: - MapeWrap Primer 1, consolidarea stratului suport. - MapeWrap 11 sau MapeWrap 12, produse pentru nivelarea oricaror neuniformitati si pentru etansarea suprafetelor poroase (MapeWrap 12 are un timp deschis mai mare). - MapeWrap 21 agent pentru impregnarea tesaturilor prin „sistemul umed”. - MapeWrap 31 agent pentru impregnarea tesaturilor prin „sistemul uscat”. Folosind „sistemul umed”, tesatura MapeWrap este inmuiata manual in M

Pagina 2-Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de elasticitate ridicat...

Pagina 3 - Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de...

apeWrap 21 imediat inainte de aplicarea pe suprafata. La utilizarea „sistemului uscat”, tesatura uscata este asezata direct peste un strat de MapeWrap 31 care a fost aplicat pe elementul de beton ce necesita consolidare. Pentru a satisface o gama larga de cerinte de proiectare, MapeWrap C UNI-AX si MapeWrap C UNI-AX HM sunt 2 produse in doua greutati diferite (300 si 600 g/m ), si fiecare greutate este disponibila in diferite latimi (10 cm, 20 cm si 40 cm), notate respectiv dupa cum urmeaza: - 2 MapeWrap C UNI-AX 300: M.E = 230 000 N/mm ; 2 MapeWrap C UNI-AX 600: M.E = 230 000 N/mm ; 2 MapeWrap C UNI-AX HM 300: M.E = 390 000 N/mm ; 2 MapeWrap C UNI-AX HM 600: M.E = 390 000 N/mm . AVANTAJE Datorita greutatii lor foarte reduse, tesaturile din gama MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM necesita o munca mai putin intensa decat tehnologiile conventionale (beton placat). Cu „sistemul umed” (si cu ajutorul unei masini ce ajuta la procesul de impregnare) sau cu „sistemul usc

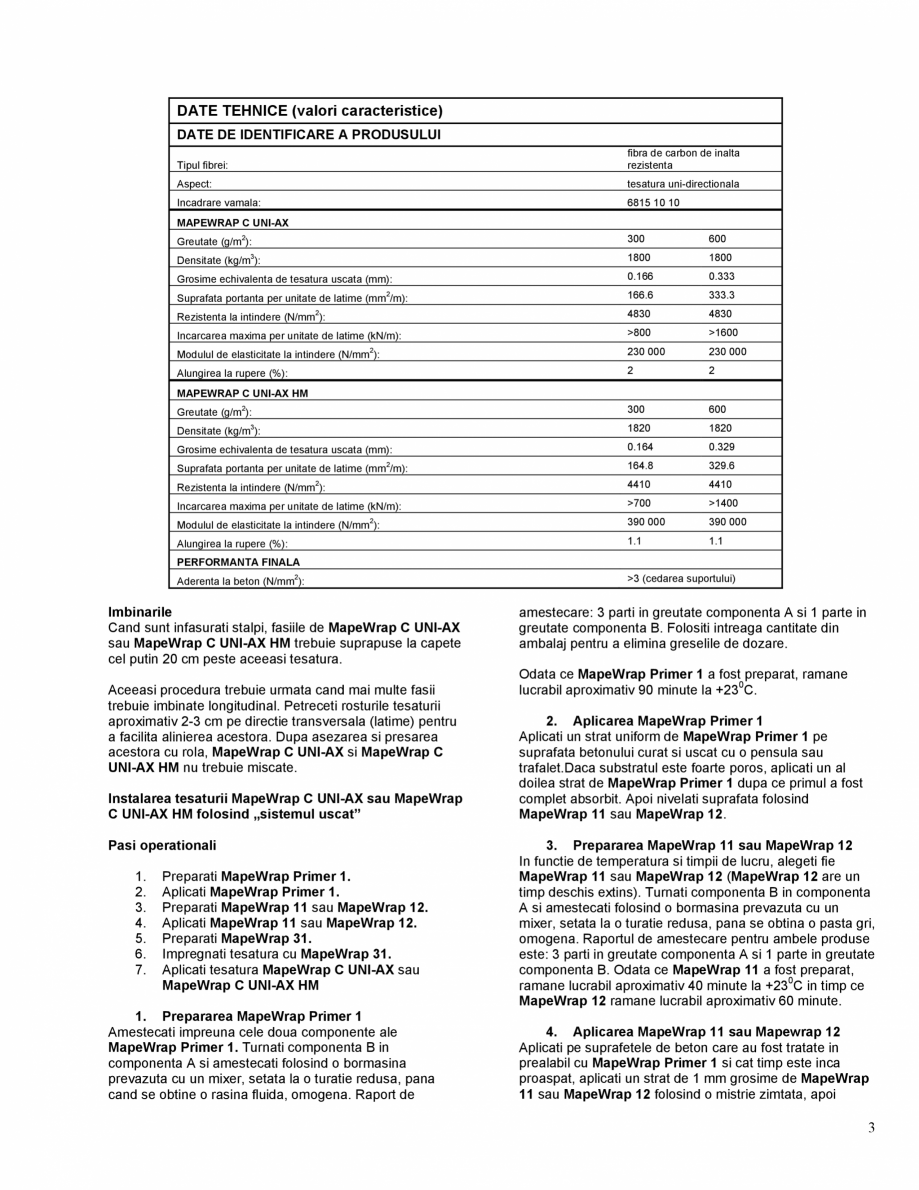

Pagina 3-Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de elasticitate ridicat...

Pagina 4 - Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de...

at”, aplicarea este efectuata intr-un timp extrem de scurt si deseori fara a scoate din uz structura. Spre deosebire de metoda de placare ce foloseste placi metalice (metoda betonului placat), folosirea tesaturilor MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM poate fi adaptata oricarei forme a elementului ce trebuie reparat. Nu necesita consolidari temporare in timpul placarii si indeparteaza riscul corodarii armaturii suplimentar aplicate. RECOMANDARI • Toti muncitorii trebuie sa poarte manusi, masti pentru solventi si ochelari de protectie. MOD DE APLICARE Pregatirea substratului Suprafata pe care se vor aplica tesaturile MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM trebuie sa fie perfect curata, uscata si rezistenta mecanic. Indepartati orice urma de agenti de decofrare, lacuri sau vopseluri si lapte de ciment de pe structurile solide prin sablare cu nisip. Daca betonul este deteriorat, indepartati partile degradate prin buciardare manuala sau pneumatica ori prin hidroscarificare. C

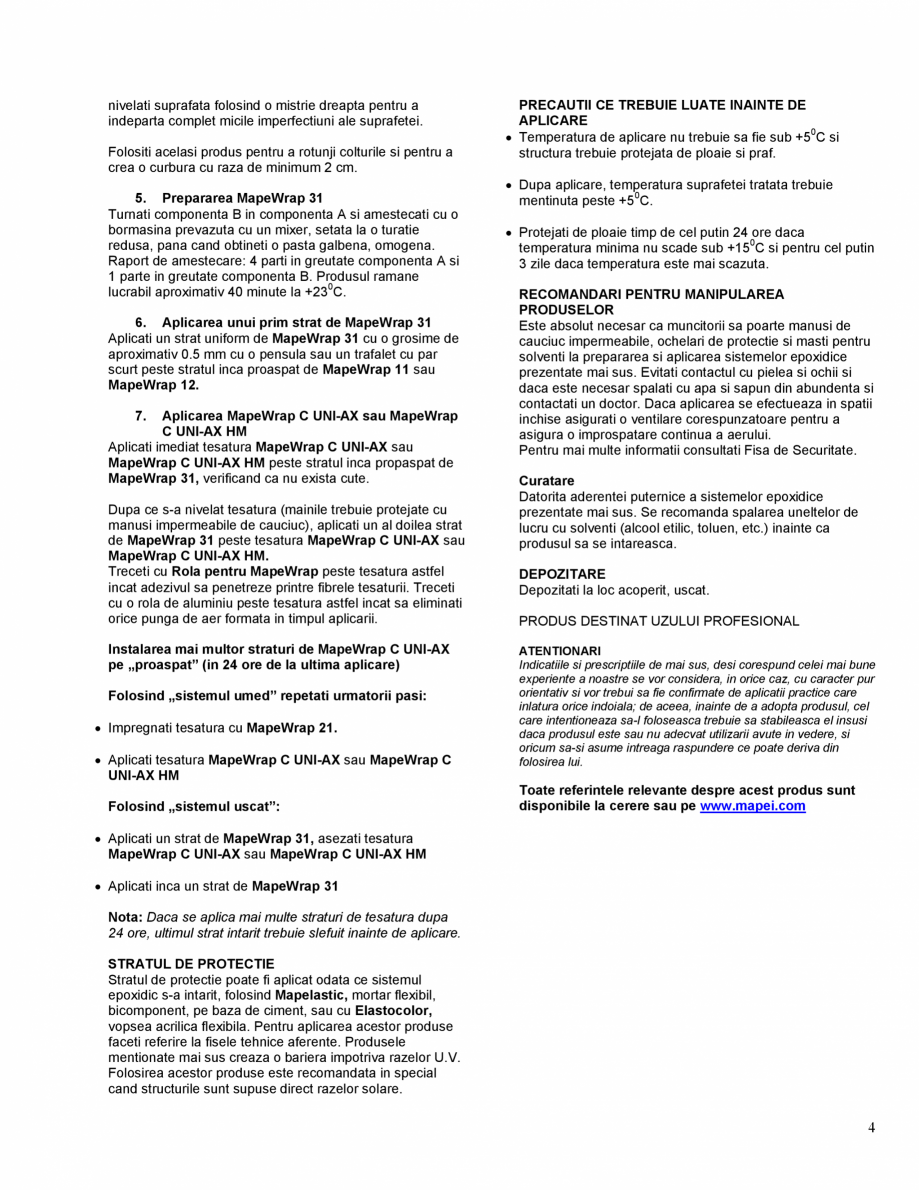

Pagina 4-Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de elasticitate ridicat...

Pagina 5 - Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de...

uratati armatura metalica si indepartati orice urma de rugina, protejati barele folosind Mapefer mortar bicomponent pe baza de ciment, anticoroziv, sau Mapefer 1K mortar monocomponent pe baza de ciment, anticoroziv 1 (va rugam consultati Fisele Tehnice aferente fiecarui produs pentru procedura de aplicare). Reparati suprafetele din beton folosind produse din gama Mapegrout. Asteptati cel putin trei saptamani inainte de aplicarea MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM. Daca consolidarea trebuie efectuata imediat, reparati cu Adesilex PG1 sau Adesilex PG2 sau MapeFloor EP19. Etansati orice fisura de suprafata prin injectarea de Epojet (potrivit daca fisurile sunt uscate sau usor umede) sau cu Foamjet T sau Foamjet F (potrivite daca fisurile sunt umede sau cu infiltratii de apa). Toate muchiile ascutite ale elementelor de beton (de ex stalpi sau grinzi) ce vor trebui infasurate cu MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM trebuie nivelate folosind un ciocan pneumatic sau orice alt

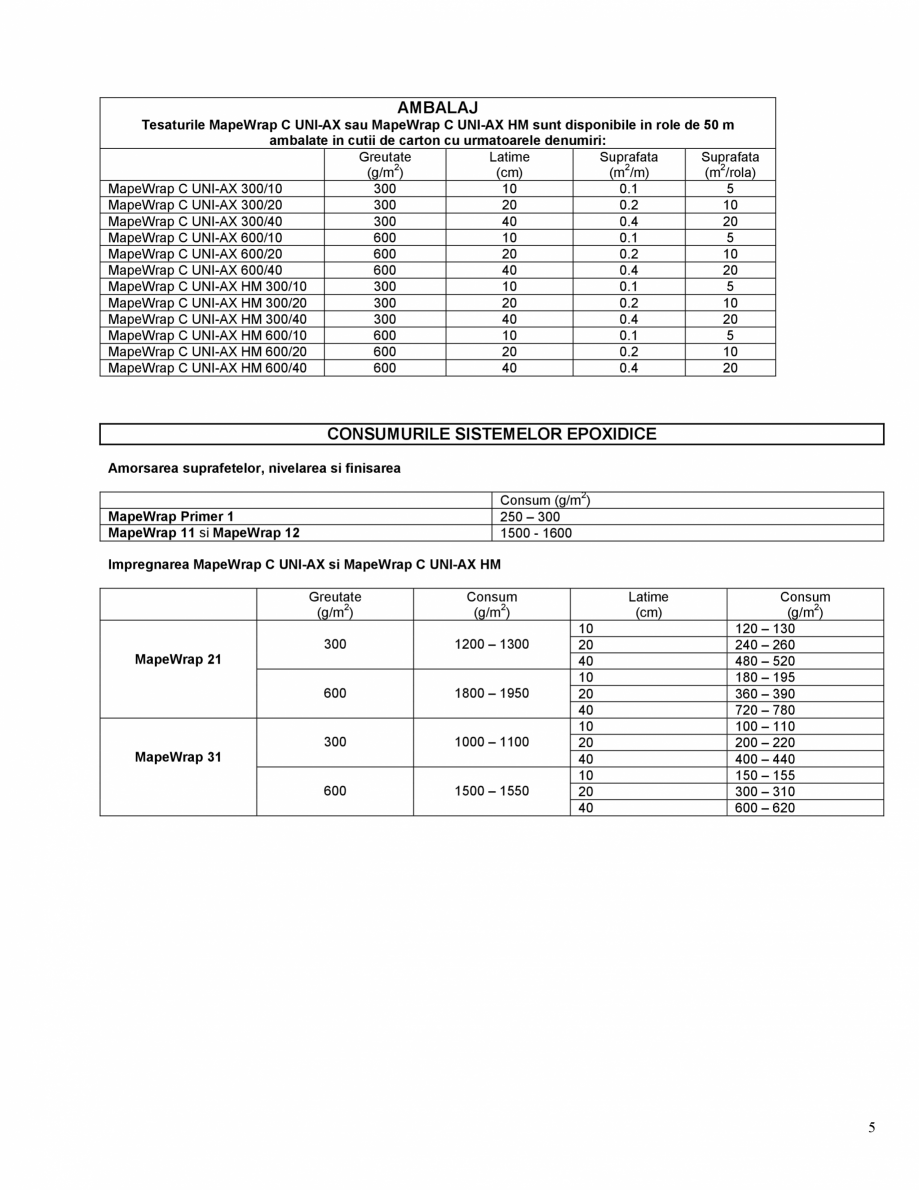

Pagina 5-Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de elasticitate ridicat...

Pagina 6 - Tesatura din fibra de carbon, uni-directionala, de mare rezistenta, cu modul de...

e mijloace. Se recomanda ca raza de curbura a acestora sa nu fie mai mica de 2 cm. Instalarea tesaturii MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM folosind „sistemul umed” Pasi operationali 1. 2. 3. 4. 5. 6. 7. Preparati MapeWrap Primer 1. Aplicati MapeWrap Primer 1. Preparati MapeWrap 11 sau MapeWrap 12. Aplicati MapeWrap 11 sau MapeWrap 12. Preparati MapeWrap 21. Impregnati tesatura cu MapeWrap 21. Aplicati tesatura MapeWrap C UNI-AX sau MapeWrap C UNI-AX HM 1. Prepararea MapeWrap Primer 1 Amestecati impreuna cele doua componente ale MapeWrap Primer 1. Turnati componenta B in componenta A si amestecati folosind o bormasina prevazuta cu un mixer, setata la o turatie redusa, pana cand se obtine o rasina fluida, omogena. Raport de amestecare: 3 parti in greutate componenta A si 1 parte in greutate componenta B. Folositi intreaga cantitate din ambalaj pentru a elimina greselile de dozaj. Odata ce MapeWrap Primer 1 a fost preparat, ramane 0 lucrabil aproximativ 90 minute la +23 C. 2
