Unitate de ventilatie ATREA DUPLEX MULTI

Limba: Romana

70 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana Unitati de ventilatie cu...

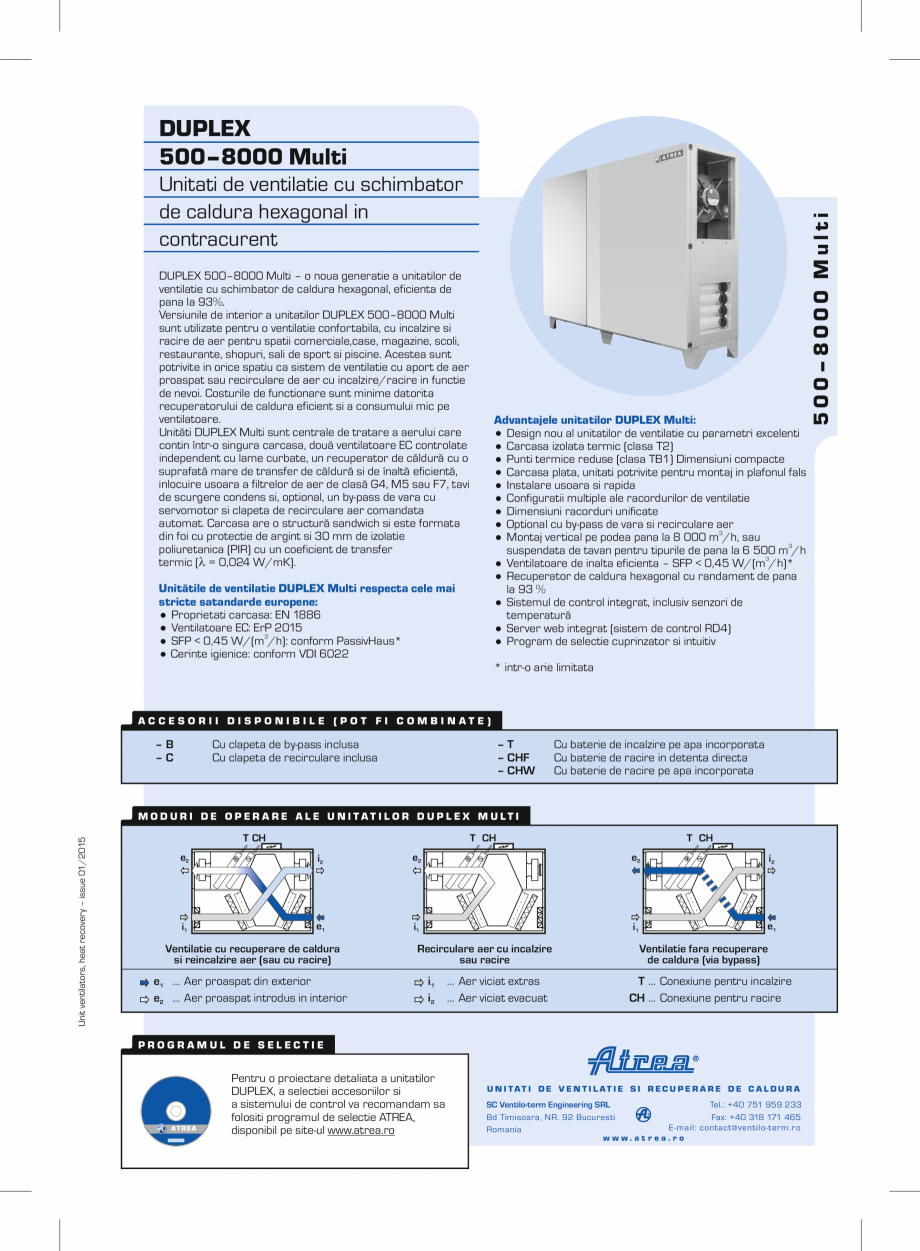

Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent DUPLEX 500–8000 Multi – o noua generatie a unitatilor de ventilatie cu schimbator de caldura hexagonal, eficienta de pana la 93%. Versiunile de interior a unitatilor DUPLEX 500–8000 Multi sunt utilizate pentru o ventilatie confortabila, cu incalzire si racire de aer pentru spatii comerciale,case, magazine, scoli, restaurante, shopuri, sali de sport si piscine. Acestea sunt potrivite in orice spatiu ca sistem de ventilatie cu aport de aer proaspat sau recirculare de aer cu incalzire/racire in functie de nevoi. Costurile de functionare sunt minime datorita recuperatorului de caldura eficient si a consumului mic pe ventilatoare. Unităti DUPLEX Multi sunt centrale de tratare a aerului care contin într-o singura carcasa, două ventilatoare EC controlate independent cu lame curbate, un recuperator de căldură cu o suprafată mare de transfer de căldură si de înaltă eficientă, inlocuire usoara a filtrelor d

Pagina 1-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana Unitati de ventilatie cu schimbator
de ...

Pagina 2 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana e aer de clasă G4, M5 sau...

e aer de clasă G4, M5 sau F7, tavi de scurgere condens si, optional, un by-pass de vara cu servomotor si clapeta de recirculare aer comandata automat. Carcasa are o structură sandwich si este formata din foi cu protectie de argint si 30 mm de izolatie poliuretanica (PIR) cu un coeficient de transfer termic (λ = 0,024 W/mK). Advantajele unitatilor DUPLEX Multi: Design nou al unitatilor de ventilatie cu parametri excelenti Carcasa izolata termic (clasa T2) Punti termice reduse (clasa TB1) Dimensiuni compacte Carcasa plata, unitati potrivite pentru montaj in plafonul fals Instalare usoara si rapida Configuratii multiple ale racordurilor de ventilatie Dimensiuni racorduri unificate Optional cu by-pass de vara si recirculare aer Montaj vertical pe podea pana la 8 000 m3/h, sau suspendata de tavan pentru tipurile de pana la 6 500 m3/h 3  Ventilatoare de inalta eficienta – SFP < 0,45 W/(m /h)*  Recuperator de caldura hexagonal cu randament de pana la 93 %  Sistemul de co

Pagina 2-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana e aer de clasă G4, M5 sau F7, tavi
de ...

Pagina 3 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana ntrol integrat, inclusiv...

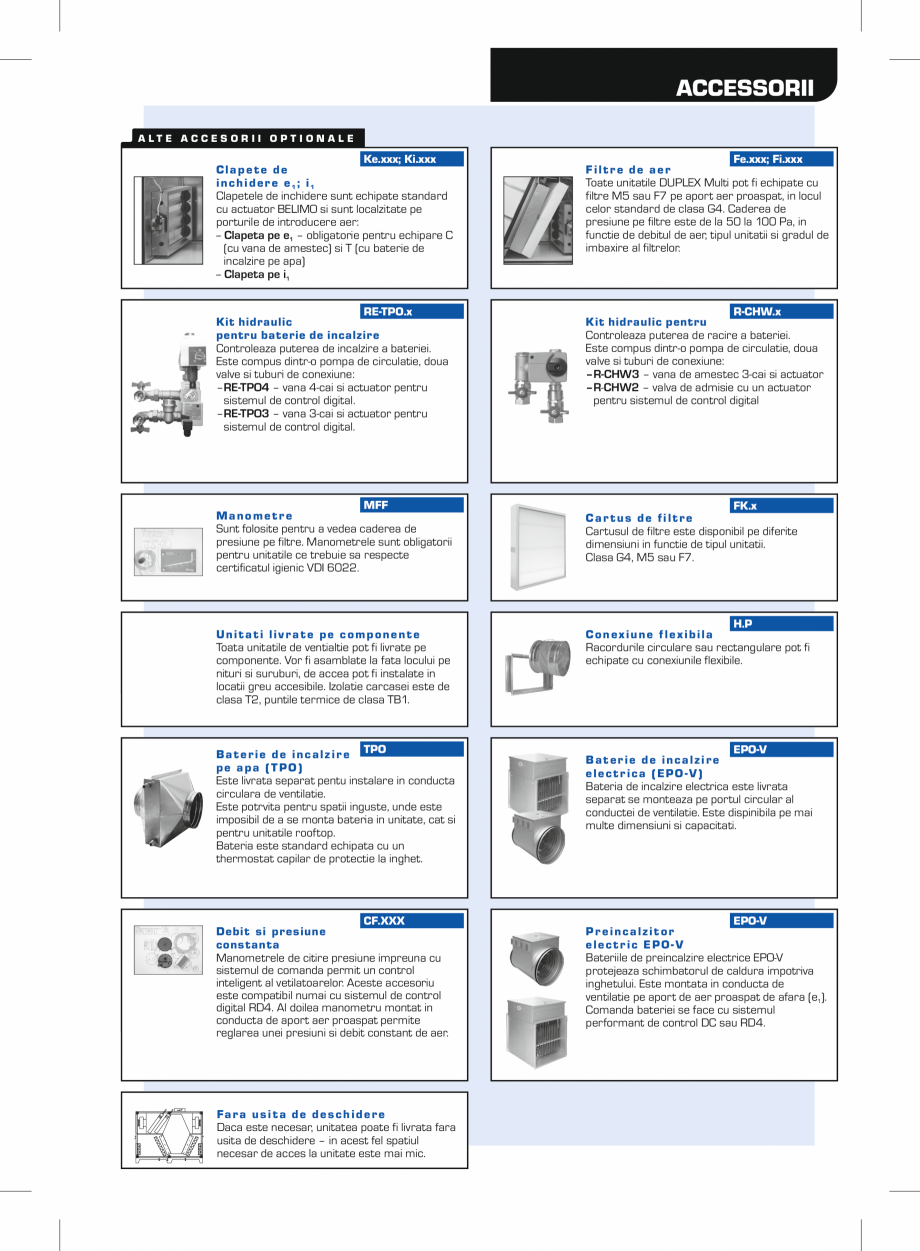

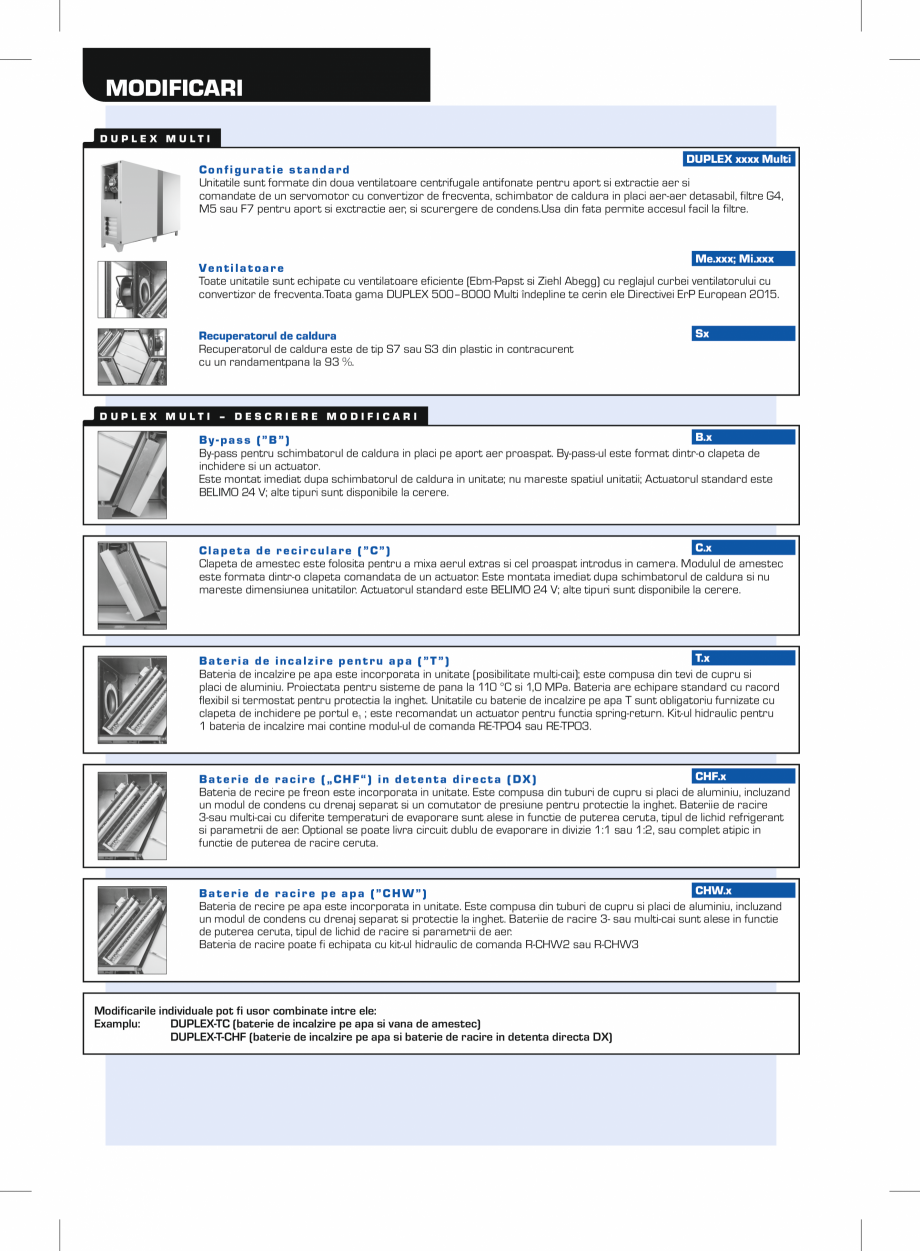

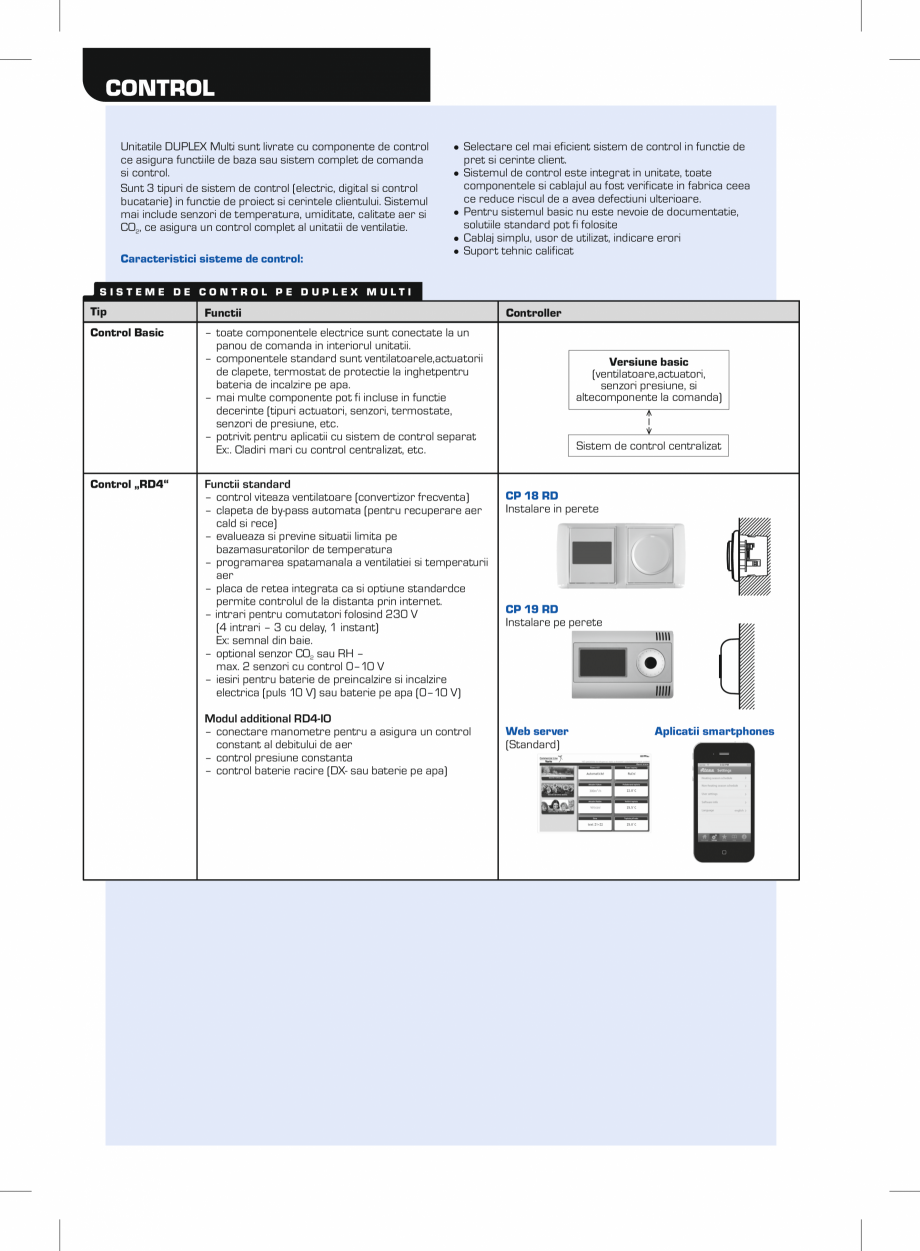

ntrol integrat, inclusiv senzori de temperatură  Server web integrat (sistem de control RD4)  Program de selectie cuprinzator si intuitiv          Unitătile de ventilatie DUPLEX Multi respecta cele mai stricte satandarde europene:  Proprietati carcasa: EN 1886  Ventilatoare EC: ErP 2015 3  SFP < 0,45 W/(m /h): conform PassivHaus*  Cerinte igienice: conform VDI 6022 * intr-o arie limitata ACCESORII DISPONIBILE (POT FI COMBINATE) –B –C –T – CHF – CHW Cu clapeta de by-pass inclusa Cu clapeta de recirculare inclusa Cu baterie de incalzire pe apa incorporata Cu baterie de racire in detenta directa Cu baterie de racire pe apa incorporata Unit ventilators, heat recovery – issue 01/2015 M O D U R I D E O P E R A R E A L E U N I TAT I L O R D U P L E X M U LT I T CH T CH T CH e2 i2 e2 e2 i2 i1 e1 i1 i1 e1 Ventilatie cu recuperare de caldura si reincalzire aer (sau cu racire) e1 ... Aer proaspat din exterior e2 ...

Pagina 3-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana ntrol integrat, inclusiv senzori de...

Pagina 4 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana Aer proaspat introdus in...

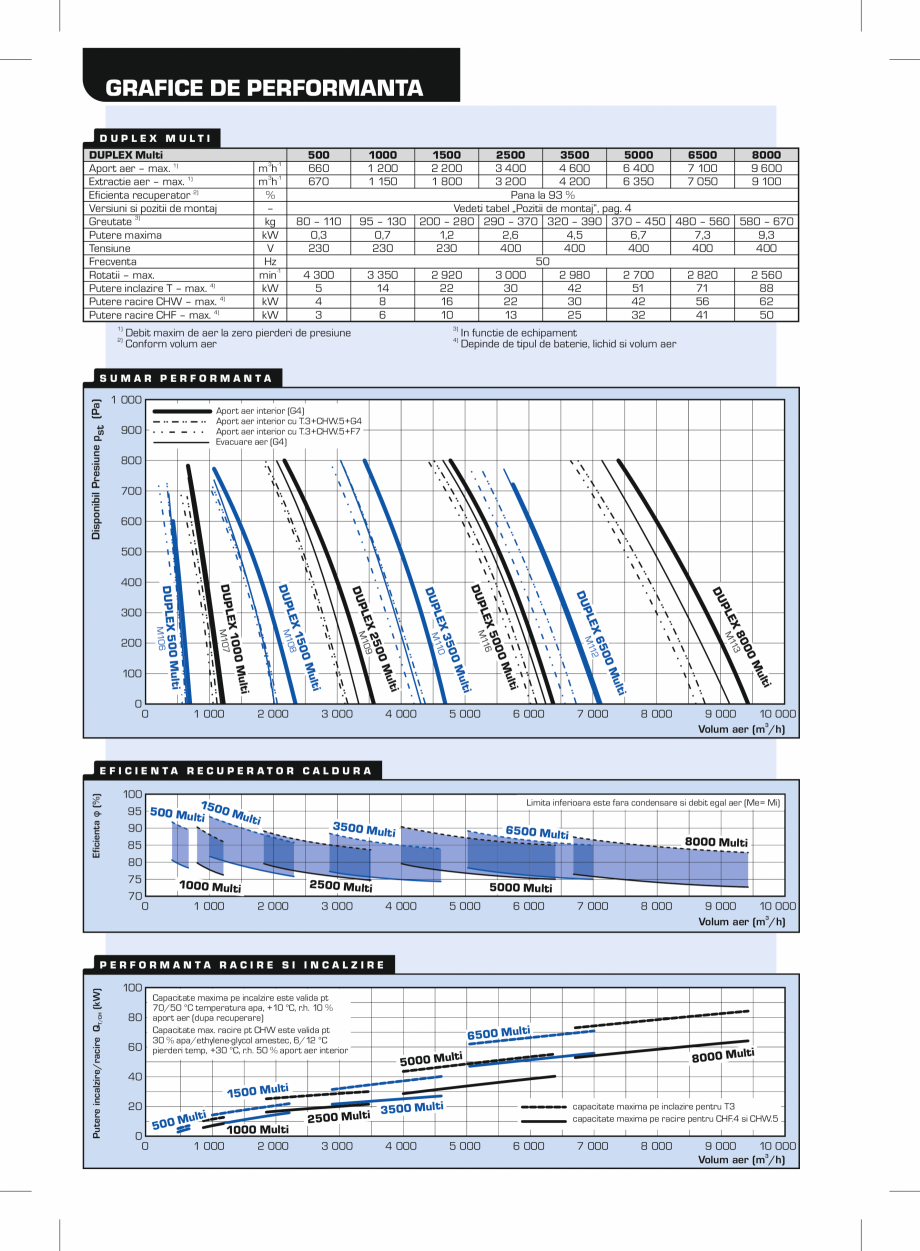

Aer proaspat introdus in interior Recirculare aer cu incalzire sau racire i1 i2 ... Aer viciat extras ... Aer viciat evacuat Ventilatie fara recuperare de caldura (via bypass) T ... Conexiune pentru incalzire CH ... Conexiune pentru racire PROGRAMUL DE SELECTIE s a v e y o u r e n e r g y Pentru o proiectare detaliata a unitatilor DUPLEX, a selectiei accesoriilor si a sistemului de control va recomandam sa folositi programul de selectie ATREA, disponibil pe site-ul www.atrea.ro U N I TAT I D E V E N T I L AT I E S I R EC U P E R A R E D E C A L D U R A SC Ventilo-term Engineering SRL Tel.: +40 751 959 233 Bd Timisoara, NR. 92 Bucuresti Fax: +40 318 171 465 E-mail: cont act@ventilo-term.ro Romania www.atrea.ro 500–8000 Multi DUPLEX 500–8000 Multi GRAFICE DE PERFORMANTA DUPLEX MULTI DUPLEX Multi Aport aer – max. 1) Extractie aer – max. 1) Eficienta recuperator 2) Versiuni si pozitii de montaj Greutate 3) Putere maxima Tensiune Frecventa Rotatii – max. Putere i

Pagina 4-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana Aer proaspat introdus in interior
...

Pagina 5 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana nclazire T – max. 4)...

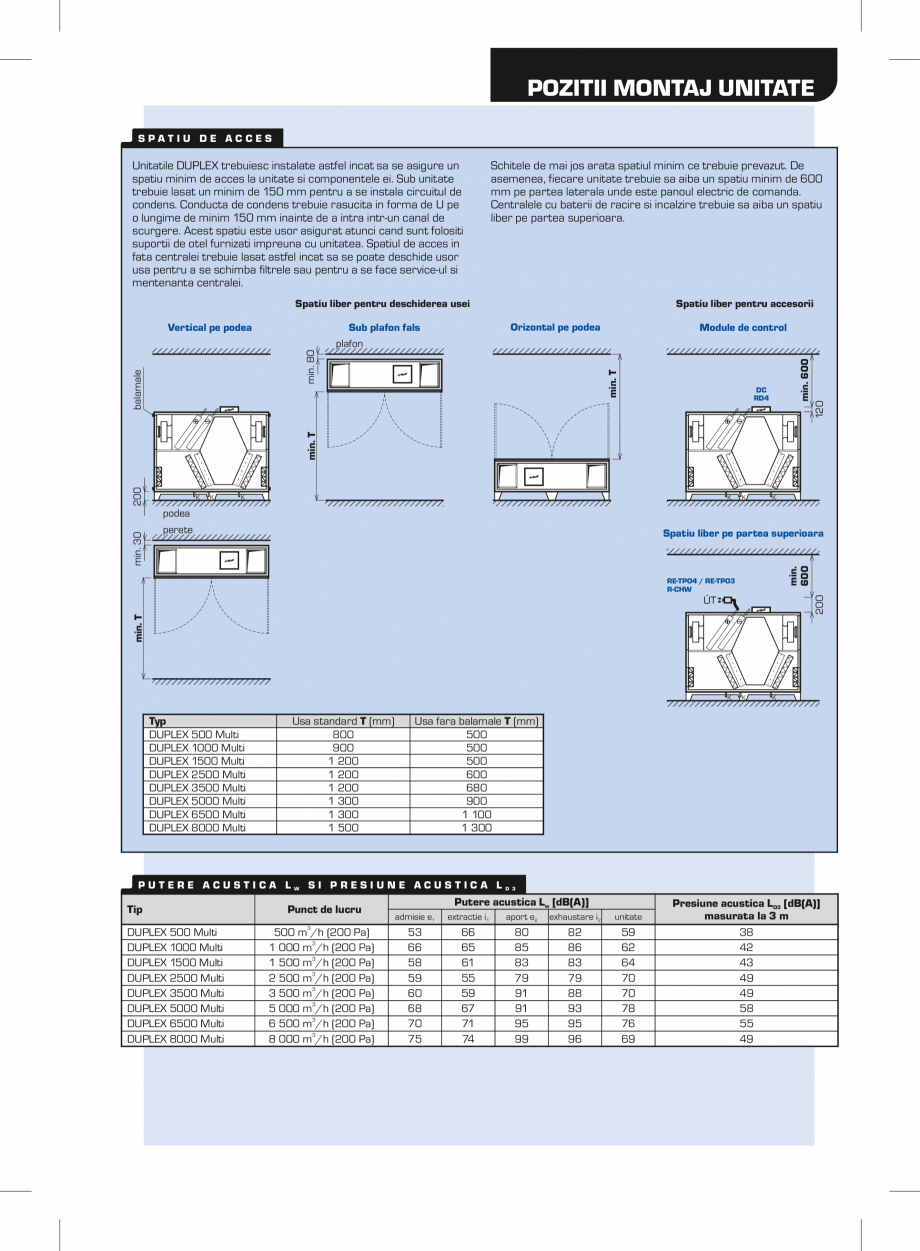

nclazire T – max. 4) Putere racire CHW – max. 4) Putere racire CHF – max. 4) 1) 2) m3h-1 m3h-1 % – kg kW V Hz min-1 kW kW kW 500 660 670 1000 1 200 1 150 1500 2 200 1 800 80 – 110 0,3 230 95 – 130 0,7 230 4 300 5 4 3 3 350 14 8 6 2500 3500 5000 6500 8000 3 400 4 600 6 400 7 100 9 600 3 200 4 200 6 350 7 050 9 100 Pana la 93 % Vedeti tabel „Pozitii de montaj“, pag. 4 200 – 280 290 – 370 320 – 390 370 – 450 480 – 560 580 – 670 1,2 2,6 4,5 6,7 7,3 9,3 230 400 400 400 400 400 50 2 920 3 000 2 980 2 700 2 820 2 560 22 30 42 51 71 88 16 22 30 42 56 62 10 13 25 32 41 50 3) Debit maxim de aer la zero pierderi de presiune Conform volum aer In functie de echipament Depinde de tipul de baterie, lichid si volum aer 4) Disponibil Presiune pst (Pa) SUMAR PERFORMANTA 1 000 Aport aer interior (G4) Aport aer interior cu T.3+CHW.5+G4 Aport aer interior cu T.3+CHW.5+F7 Evacuare aer (G4) 900 800 700 600 500 PL M 500 X 6112 00 80 3 EX M11 PLE 000 Mu lti l

Pagina 5-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana nclazire T – max. 4)
Putere racire...

Pagina 6 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana ti

lti

Mu

Mu

lti
5 000

...

ti lti Mu Mu lti 5 000 DU DU 5 LEX M116 Mu 4 000 3 000 DUP 0 350 LEX M110 lti 2 000 DUP Mu ulti i 1 000 0 250 LEX M109 0M 150 LEX M108 0 Mult 0 0 DUP DUP M1 Multi 100 X 100 07 200 DUPLE 300 DUPLEX 500 M106 400 6 000 7 000 8 000 9 000 10 000 Volum aer (m3/h) Eficienta φ (%) EFICIENTA RECUPERATOR CALDURA 100 1 95 500 Mu 500 Mu lti lti 90 85 80 75 1000 Multi 70 0 1 000 2 000 Limita inferioara este fara condensare si debit egal aer (Me= Mi) 3500 Mu 6500 Multi lti 2500 Multi 8000 Multi 5000 Multi 4 000 3 000 5 000 6 000 7 000 8 000 9 000 10 000 Volum aer (m3/h) Putere incalzire/racire QT/CH (kW) PERFORMANTA RACIRE SI INCALZIRE 100 Capacitate maxima pe incalzire este valida pt 70/50 °C temperatura apa, +10 °C, r.h. 10 % 80 aport aer (dupa recuperare) i 6500 Mult Capacitate max. racire pt CHW este valida pt 30 % apa/ethylene-glycol amestec, 6/12 °C 60 pierderi temp, +30 °C, r.h. 50 % aport aer interior i 8000 Mult i 5000

Pagina 6-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana ti

lti

Mu

Mu

lti
5 000

DU

DU

5...

Pagina 7 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana Mult

40

i
1500 Mult
20
0
0...

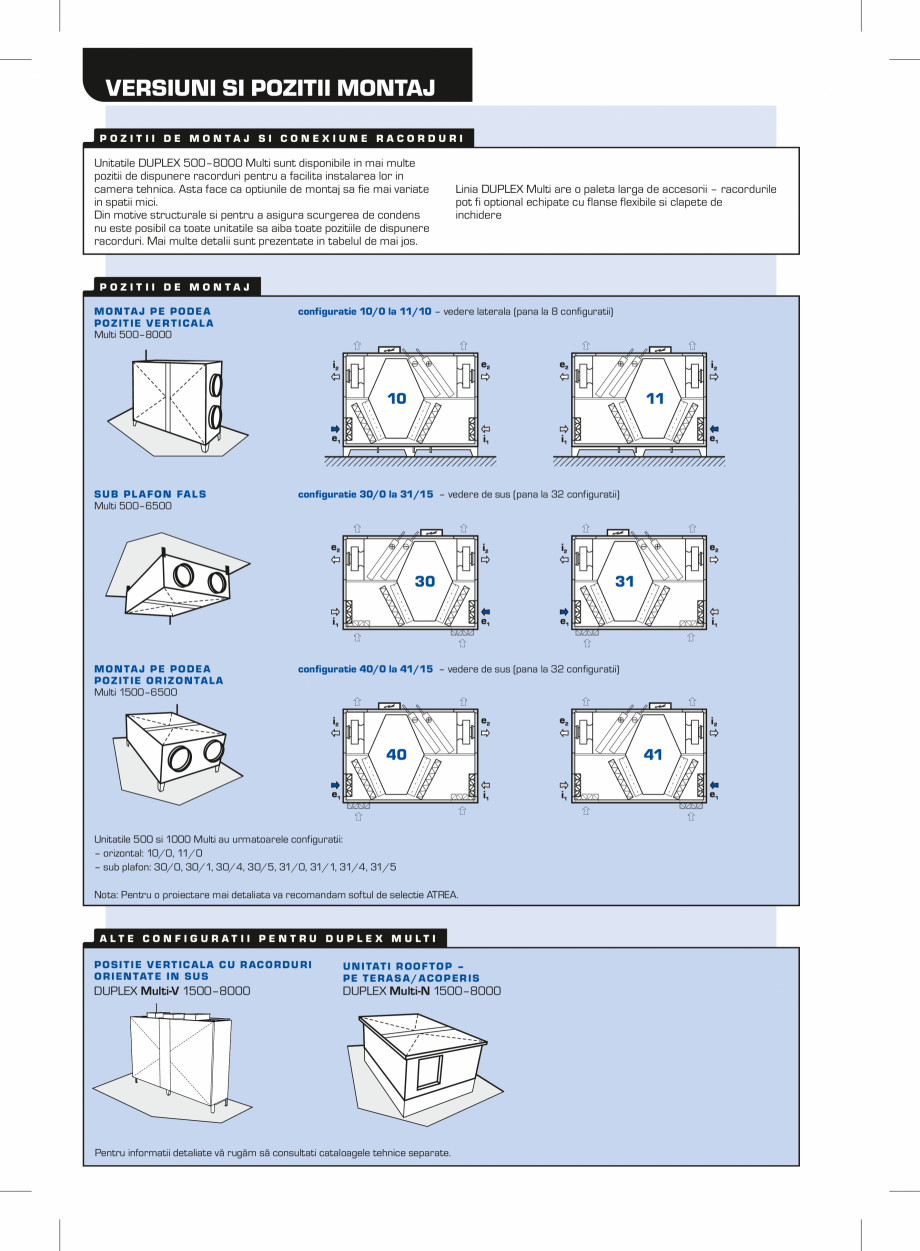

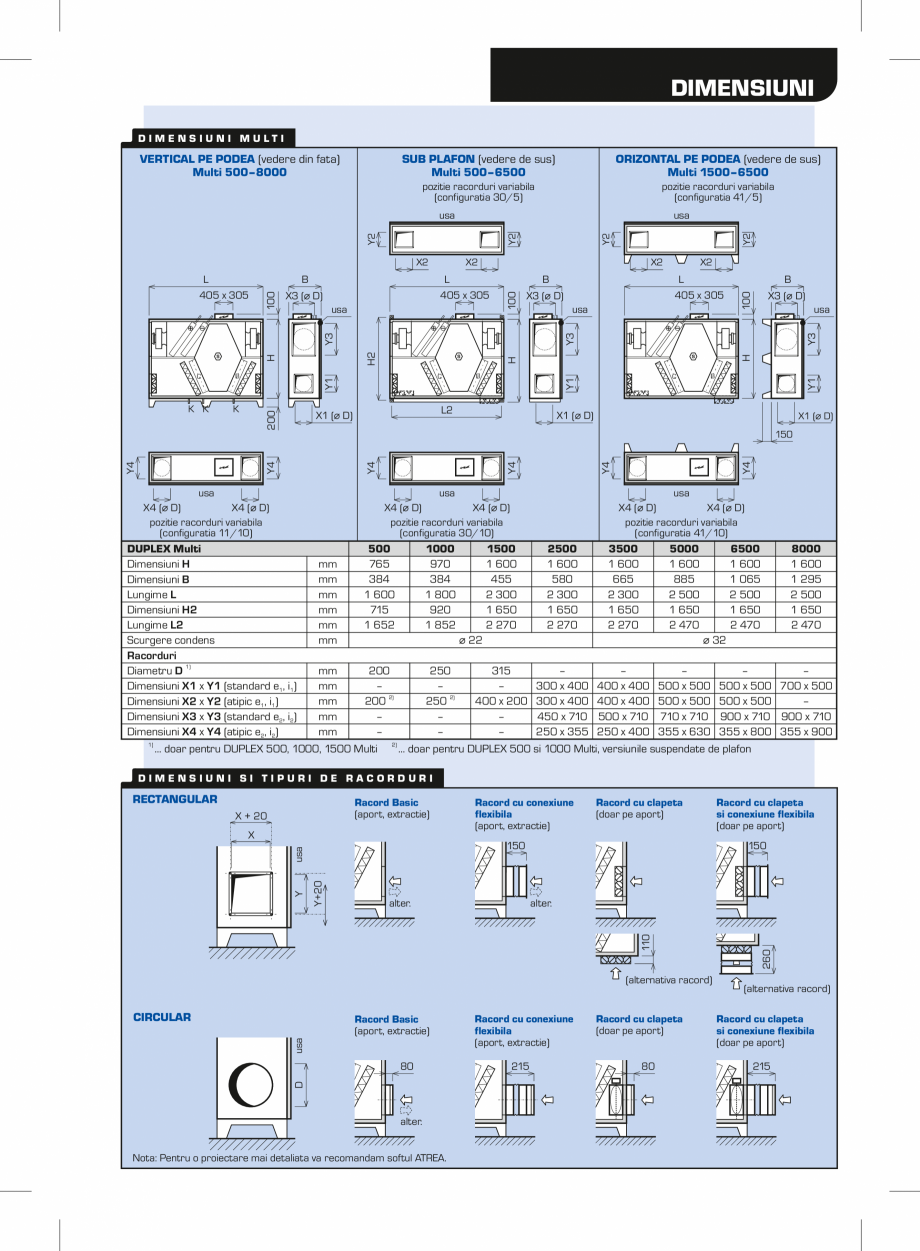

Mult 40 i 1500 Mult 20 0 0 M 500 ulti 1000 Multi 1 000 2 000 2500 Multi 3 000 3500 Multi 4 000 capacitate maxima pe inclazire pentru T3 capacitate maxima pe racire pentru CHF.4 si CHW.5 5 000 6 000 7 000 8 000 9 000 10 000 Volum aer (m3/h) DIMENSIUNI DIMENSIUNI MULTI SUB PLAFON (vedere de sus) Multi 500–6500 ORIZONTAL PE PODEA (vedere de sus) Multi 1500–6500 pozitie racorduri variabila (configuratia 30/5) pozitie racorduri variabila (configuratia 41/5) X2 X3 ( D) usa B X3 ( D) usa H L2 X1 ( D) C B Y1 B Y1 K C Y1 K K Y2 X3 ( D) H H2 H B 200 C X2 L 405 x 305 Y3 usa X2 B Y3 L 405 x 305 Y3 100 B 100 X2 L 405 x 305 Y2 Y2 usa Y2 usa 100 VERTICAL PE PODEA (vedere din fata) Multi 500–8000 X1 ( D) X1 ( D) usa X4 ( D) X4 ( D) pozitie racorduri variabila (configuratia 11/10) usa X4 ( D) X4 ( D) pozitie racorduri variabila (configuratia 30/10) Y4 Y4 Y4 Y4 Y4 Y4 150 usa X4 ( D) X4 ( D) pozitie r

Pagina 7-Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana Mult

40

i
1500 Mult
20
0
0

M
500
...

Pagina 8 - Unitate de ventilatie ATREA DUPLEX MULTI Fisa tehnica Romana acorduri variabila...

acorduri variabila (configuratia 41/10) DUPLEX Multi 500 1000 1500 2500 3500 5000 6500 8000 mm 765 970 1 600 1 600 1 600 1 600 1 600 1 600 Dimensiuni H mm 384 384 455 580 665 885 1 065 1 295 Dimensiuni B mm 1 600 1 800 2 300 2 300 2 300 2 500 2 500 2 500 Lungime L mm 715 920 1 650 1 650 1 650 1 650 1 650 1 650 Dimensiuni H2 mm 1 652 1 852 2 270 2 270 2 270 2 470 2 470 2 470 Lungime L2 Scurgere condens mm 22 32 Racorduri mm 200 250 315 – – – – – Diametru D 1) mm – – – 300 x 400 400 x 400 500 x 500 500 x 500 700 x 500 Dimensiuni X1 x Y1 (standard e1, i1) 200 2) 250 2) mm 400 x 200 300 x 400 400 x 400 500 x 500 500 x 500 – Dimensiuni X2 x Y2 (atipic e1, i1) mm – – – 450 x 710 500 x 710 710 x 710 900 x 710 900 x 710 Dimensiuni X3 x Y3 (standard e2, i2) mm – – – 250 x 355 250 x 400 355 x 630 355 x 800 355 x 900 Dimensiuni X4 x Y4 (atipic e2, i2) 1) ... doar pentru DUPLEX 500, 1000, 1500 Multi 2) ... doar pentru DUPLEX 500 si 1000 Multi, versiunile suspen
