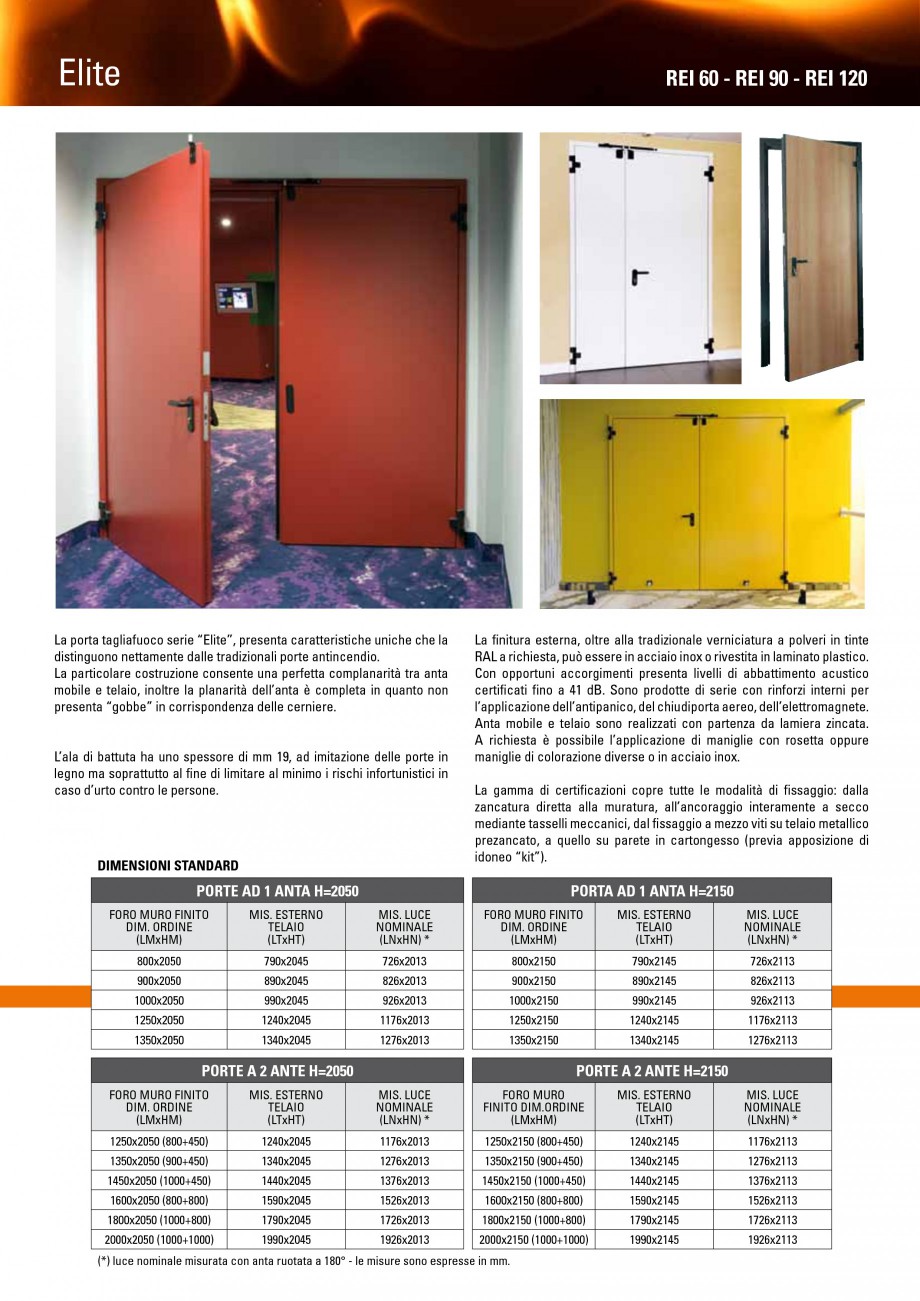

Chiusure tagliafuoco Porte, Portoni, Vetrate Antincendio Elite REI 60 - REI 90 - REI 120 La porta tagliafuoco serie “Elite”, presenta caratteristiche uniche che la distinguono nettamente dalle tradizionali porte antincendio. La particolare costruzione consente una perfetta complanarità tra anta mobile e telaio, inoltre la planarità dell’anta è completa in quanto non presenta “gobbe” in corrispondenza delle cerniere. L’ala di battuta ha uno spessore di mm 19, ad imitazione delle porte in legno ma soprattutto al fine di limitare al minimo i rischi infortunistici in caso d’urto contro le persone. La finitura esterna, oltre alla tradizionale verniciatura a polveri in tinte RAL a richiesta, può essere in acciaio inox o rivestita in laminato plastico. Con opportuni accorgimenti presenta livelli di abbattimento acustico certificati fino a 41 dB. Sono prodotte di serie con rinforzi interni per l’applicazione dell’antipanico, del chiudiporta aereo, dell’elettromagn

Pagina 1-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 2 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

ete. Anta mobile e telaio sono realizzati con partenza da lamiera zincata. A richiesta è possibile l’applicazione di maniglie con rosetta oppure maniglie di colorazione diverse o in acciaio inox. La gamma di certificazioni copre tutte le modalità di fissaggio: dalla zancatura diretta alla muratura, all’ancoraggio interamente a secco mediante tasselli meccanici, dal fissaggio a mezzo viti su telaio metallico prezancato, a quello su parete in cartongesso (previa apposizione di idoneo “kit”). DIMENSIONI STANDARD PORTE AD 1 ANTA H=2050 FORO MURO FINITO DIM. ORDINE (LMxHM) 800x2050 900x2050 1000x2050 1250x2050 1350x2050 MIS. ESTERNO TELAIO (LTxHT) 790x2045 890x2045 990x2045 1240x2045 1340x2045 MIS. LUCE NOMINALE (LNxHN) * 726x2013 826x2013 926x2013 1176x2013 1276x2013 PORTA AD 1 ANTA H=2150 FORO MURO FINITO DIM. ORDINE (LMxHM) 800x2150 900x2150 1000x2150 1250x2150 1350x2150 MIS. ESTERNO TELAIO (LTxHT) 790x2145 890x2145 990x2145 1240x2145 1340x2145 MIS. LUCE NOMINALE (LNxHN) * 7

Pagina 2-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 3 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

26x2113 826x2113 926x2113 1176x2113 1276x2113 PORTE A 2 ANTE H=2050 FORO MURO FINITO DIM. ORDINE (LMxHM) 1250x2050 (800+450) 1350x2050 (900+450) 1450x2050 (1000+450) 1600x2050 (800+800) 1800x2050 (1000+800) 2000x2050 (1000+1000) MIS. ESTERNO TELAIO (LTxHT) 1240x2045 1340x2045 1440x2045 1590x2045 1790x2045 1990x2045 MIS. LUCE NOMINALE (LNxHN) * 1176x2013 1276x2013 1376x2013 1526x2013 1726x2013 1926x2013 PORTE A 2 ANTE H=2150 FORO MURO FINITO DIM.ORDINE (LMxHM) 1250x2150 (800+450) 1350x2150 (900+450) 1450x2150 (1000+450) 1600x2150 (800+800) 1800x2150 (1000+800) 2000x2150 (1000+1000) MIS. ESTERNO TELAIO (LTxHT) 1240x2145 1340x2145 1440x2145 1590x2145 1790x2145 1990x2145 MIS. LUCE NOMINALE (LNxHN) * 1176x2113 1276x2113 1376x2113 1526x2113 1726x2113 1926x2113 (*) luce nominale misurata con anta ruotata a 180° - le misure sono espresse in mm. Asia REI 30 Le cerniere sono fissate a mezzo viti (non saldate), con scorrimento su doppio cuscinetto a sfere, dimensionate per traffico intens

Pagina 3-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 4 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

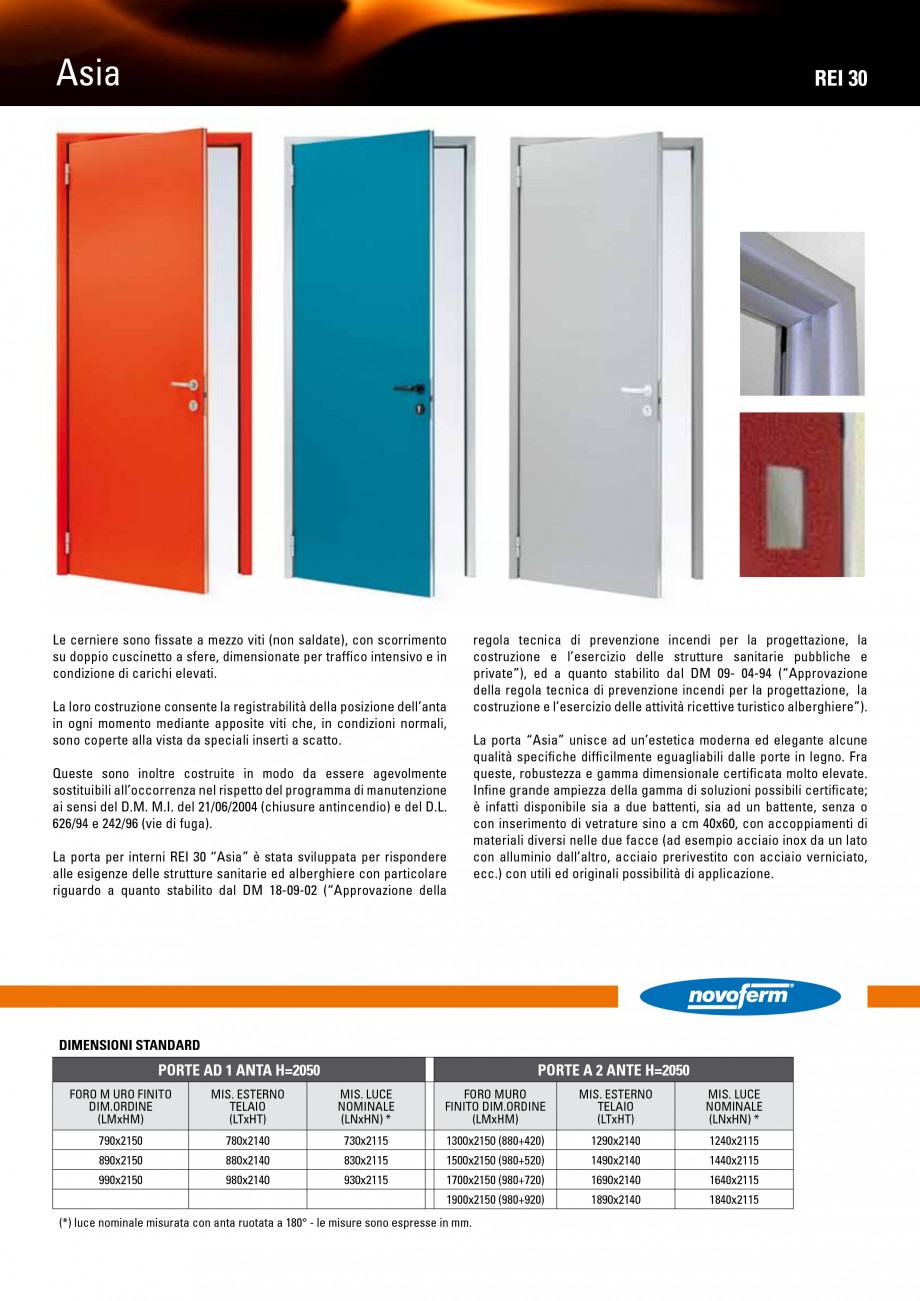

ivo e in condizione di carichi elevati. La loro costruzione consente la registrabilità della posizione dell’anta in ogni momento mediante apposite viti che, in condizioni normali, sono coperte alla vista da speciali inserti a scatto. Queste sono inoltre costruite in modo da essere agevolmente sostituibili all’occorrenza nel rispetto del programma di manutenzione ai sensi del D.M. M.I. del 21/06/2004 (chiusure antincendio) e del D.L. 626/94 e 242/96 (vie di fuga). La porta per interni REI 30 “Asia” è stata sviluppata per rispondere alle esigenze delle strutture sanitarie ed alberghiere con particolare riguardo a quanto stabilito dal DM 18-09-02 (“Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l’esercizio delle strutture sanitarie pubbliche e private”), ed a quanto stabilito dal DM 09- 04-94 (“Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l’esercizio delle attività ric

Pagina 4-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 5 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

ettive turistico alberghiere”). La porta “Asia” unisce ad un’estetica moderna ed elegante alcune qualità specifiche difficilmente eguagliabili dalle porte in legno. Fra queste, robustezza e gamma dimensionale certificata molto elevate. Infine grande ampiezza della gamma di soluzioni possibili certificate; è infatti disponibile sia a due battenti, sia ad un battente, senza o con inserimento di vetrature sino a cm 40x60, con accoppiamenti di materiali diversi nelle due facce (ad esempio acciaio inox da un lato con alluminio dall’altro, acciaio prerivestito con acciaio verniciato, ecc.) con utili ed originali possibilità di applicazione. DIMENSIONI STANDARD PORTE AD 1 ANTA H=2050 FORO M URO FINITO DIM.ORDINE (LMxHM) 790x2150 890x2150 990x2150 MIS. ESTERNO TELAIO (LTxHT) 780x2140 880x2140 980x2140 MIS. LUCE NOMINALE (LNxHN) * 730x2115 830x2115 930x2115 PORTE A 2 ANTE H=2050 FORO MURO FINITO DIM.ORDINE (LMxHM) 1300x2150 (880+420) 1500x2150 (980+520) 1700x2150 (980+720) 1900x

Pagina 5-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 6 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

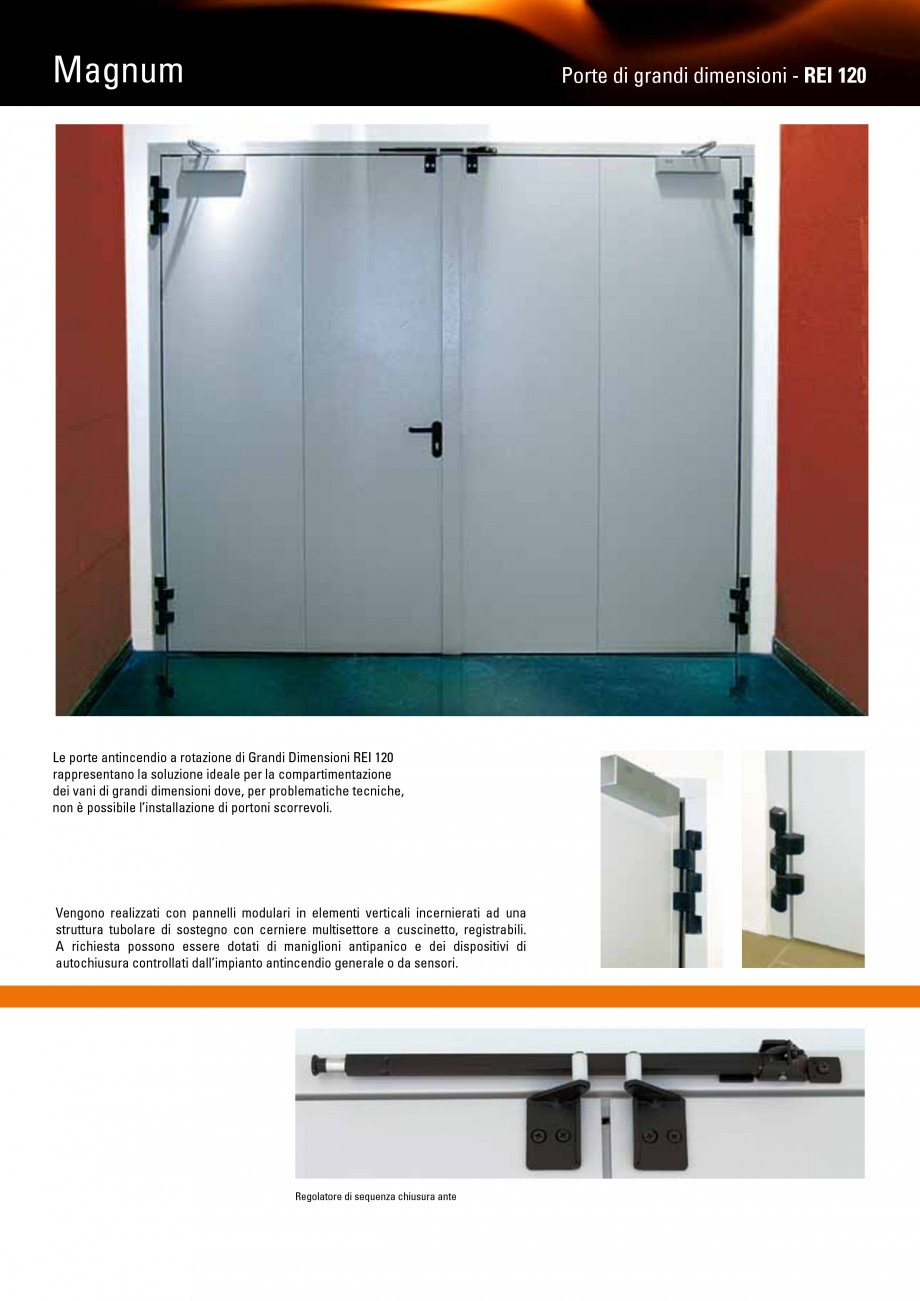

2150 (980+920) MIS. ESTERNO TELAIO (LTxHT) 1290x2140 1490x2140 1690x2140 1890x2140 MIS. LUCE NOMINALE (LNxHN) * 1240x2115 1440x2115 1640x2115 1840x2115 (*) luce nominale misurata con anta ruotata a 180° - le misure sono espresse in mm. Magnum Porte di grandi dimensioni - REI 120 Le porte antincendio a rotazione di Grandi Dimensioni REI 120 rappresentano la soluzione ideale per la compartimentazione dei vani di grandi dimensioni dove, per problematiche tecniche, non è possibile l’installazione di portoni scorrevoli. Vengono realizzati con pannelli modulari in elementi verticali incernierati ad una struttura tubolare di sostegno con cerniere multisettore a cuscinetto, registrabili. A richiesta possono essere dotati di maniglioni antipanico e dei dispositivi di autochiusura controllati dall’impianto antincendio generale o da sensori. Regolatore di sequenza chiusura ante Scorrevoli REI 120 Le porte scorrevoli tagliafuoco sono nate dalle esigenze delle compartimentazioni in

Pagina 6-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 7 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

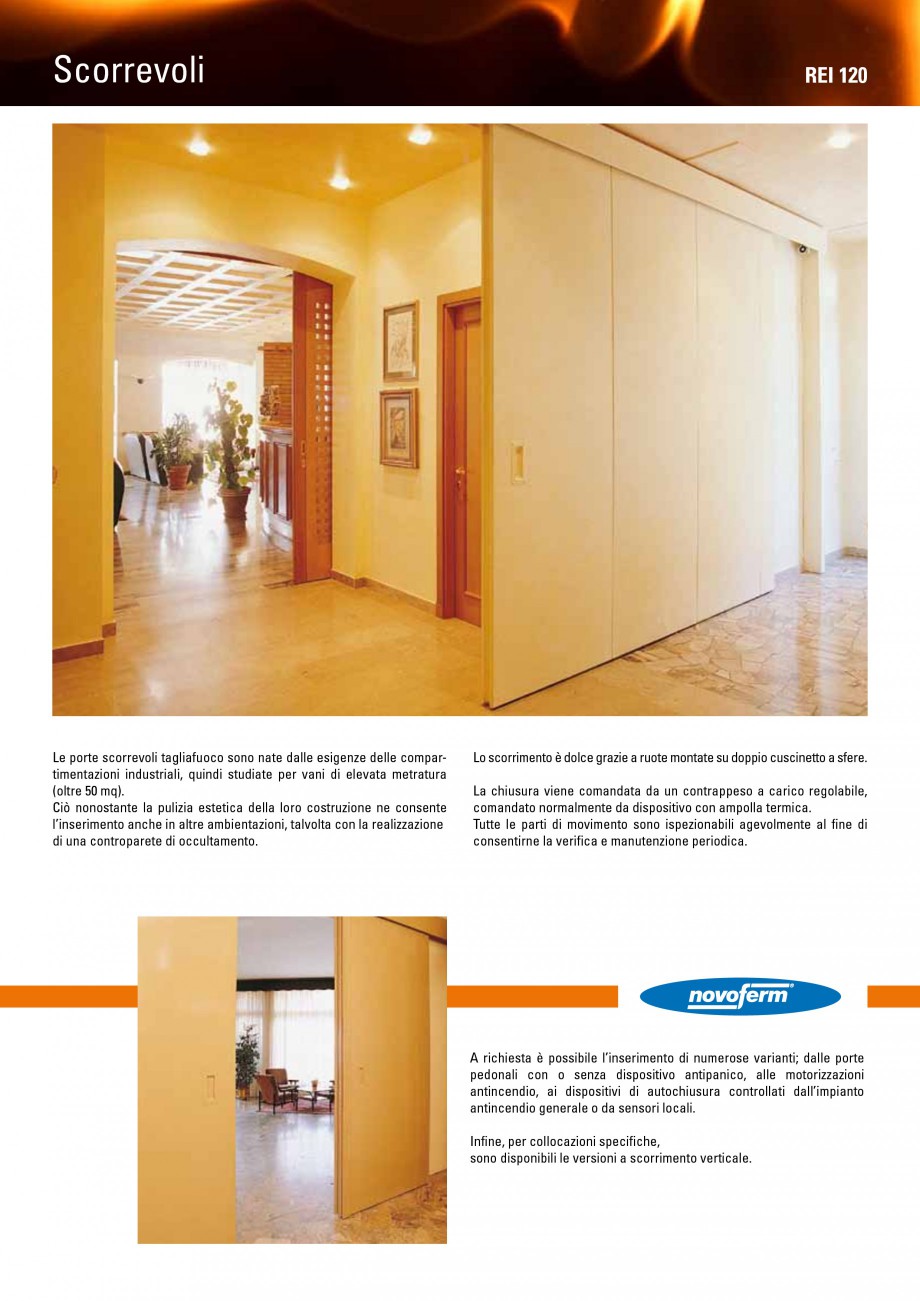

dustriali, quindi studiate per vani di elevata metratura (oltre 50 mq). Ciò nonostante la pulizia estetica della loro costruzione ne consente l’inserimento anche in altre ambientazioni, talvolta con la realizzazione di una controparete di occultamento. Lo scorrimento è dolce grazie a ruote montate su doppio cuscinetto a sfere. La chiusura viene comandata da un contrappeso a carico regolabile, comandato normalmente da dispositivo con ampolla termica. Tutte le parti di movimento sono ispezionabili agevolmente al fine di consentirne la verifica e manutenzione periodica. A richiesta è possibile l’inserimento di numerose varianti; dalle porte pedonali con o senza dispositivo antipanico, alle motorizzazioni antincendio, ai dispositivi di autochiusura controllati dall’impianto antincendio generale o da sensori locali. Infine, per collocazioni specifiche, sono disponibili le versioni a scorrimento verticale. Porte vetrate Stahlglass REI 60 - RE 120 Alusthal REI 120 Le porte vet

Pagina 7-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 8 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

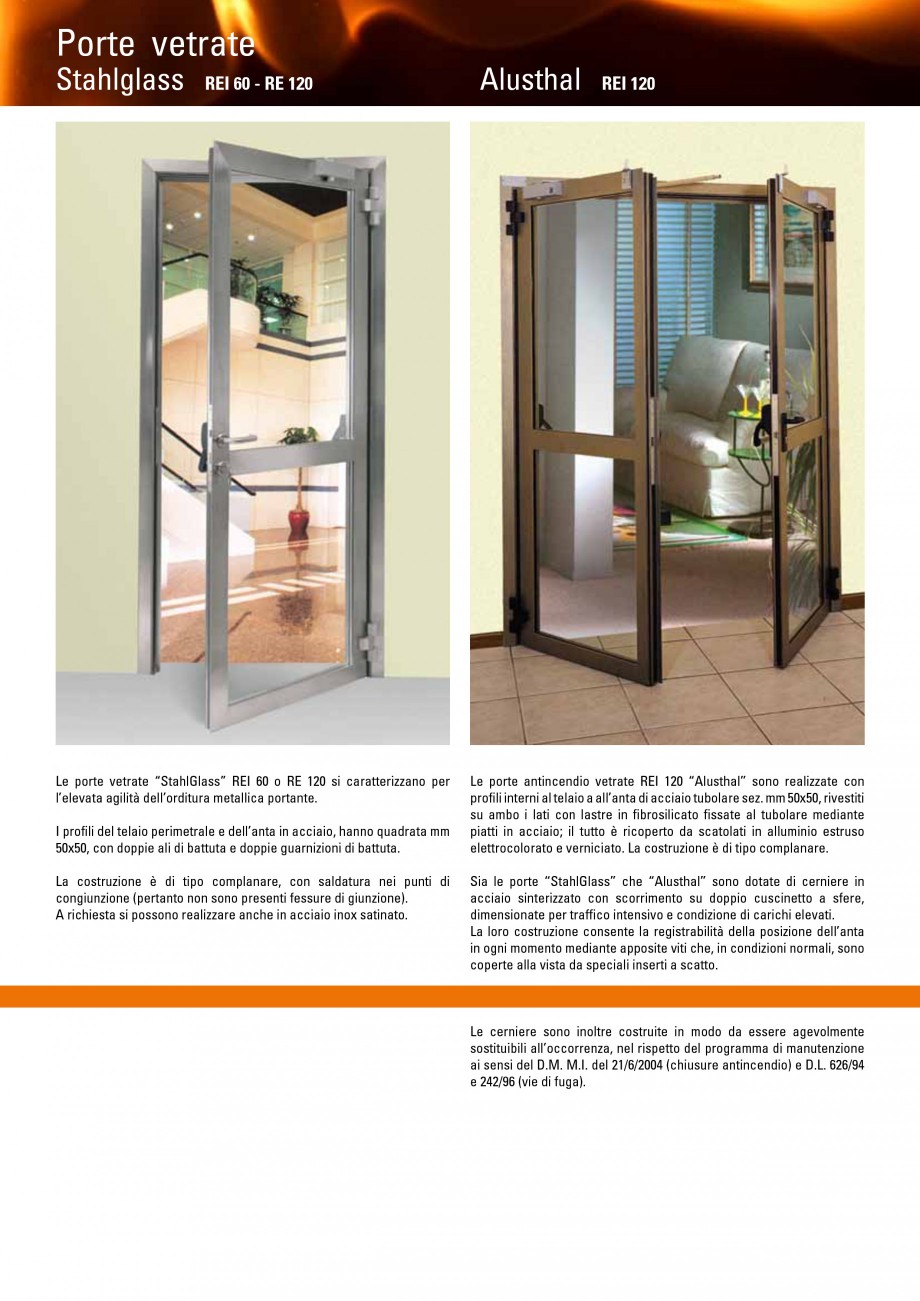

rate “StahlGlass” REI 60 o RE 120 si caratterizzano per l’elevata agilità dell’orditura metallica portante. I profili del telaio perimetrale e dell’anta in acciaio, hanno quadrata mm 50x50, con doppie ali di battuta e doppie guarnizioni di battuta. La costruzione è di tipo complanare, con saldatura nei punti di congiunzione (pertanto non sono presenti fessure di giunzione). A richiesta si possono realizzare anche in acciaio inox satinato. Le porte antincendio vetrate REI 120 “Alusthal” sono realizzate con profili interni al telaio a all’anta di acciaio tubolare sez. mm 50x50, rivestiti su ambo i lati con lastre in fibrosilicato fissate al tubolare mediante piatti in acciaio; il tutto è ricoperto da scatolati in alluminio estruso elettrocolorato e verniciato. La costruzione è di tipo complanare. Sia le porte “StahlGlass” che “Alusthal” sono dotate di cerniere in acciaio sinterizzato con scorrimento su doppio cuscinetto a sfere, dimensionate per traffico inte

Pagina 8-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 9 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

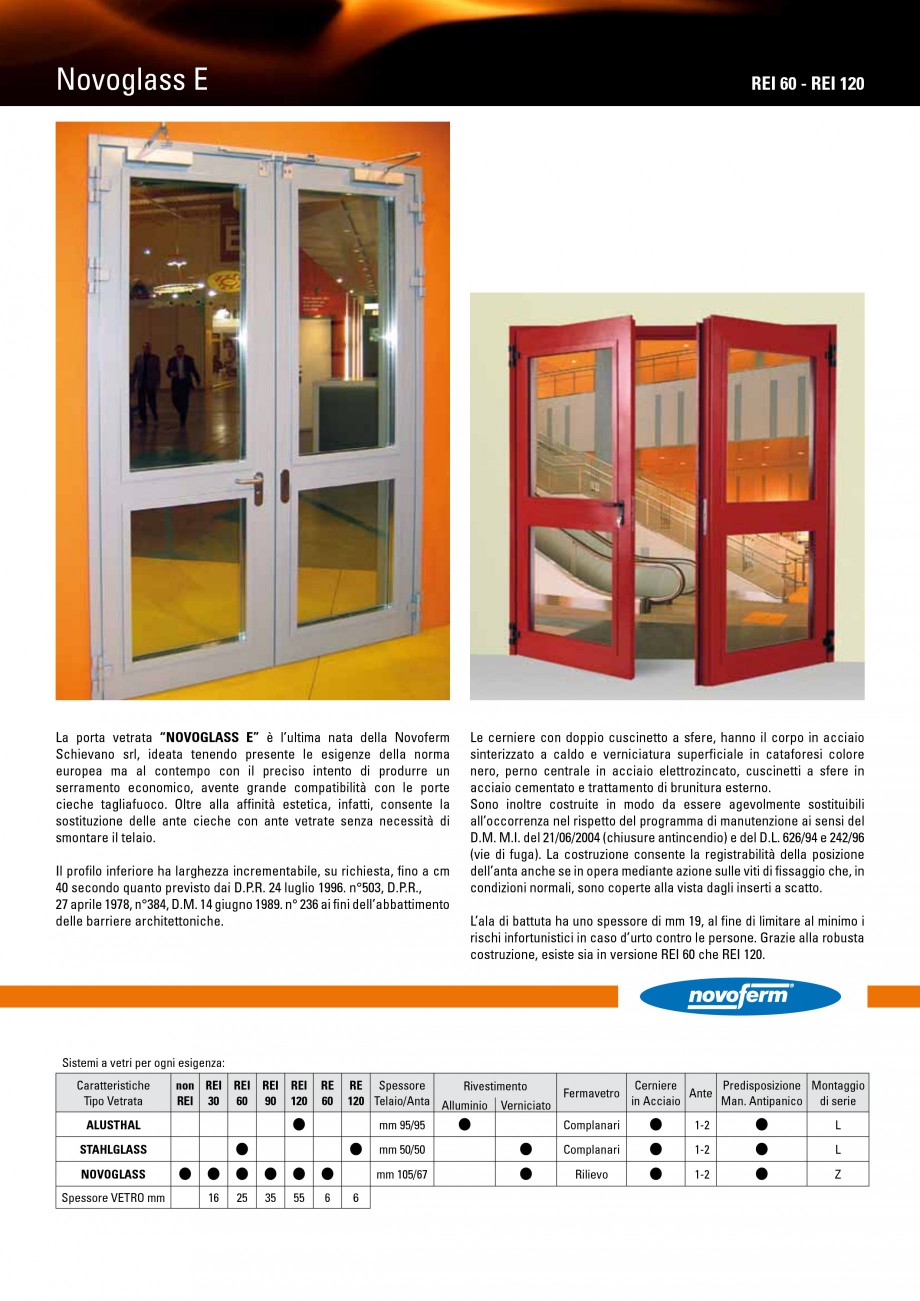

nsivo e condizione di carichi elevati. La loro costruzione consente la registrabilità della posizione dell’anta in ogni momento mediante apposite viti che, in condizioni normali, sono coperte alla vista da speciali inserti a scatto. Le cerniere sono inoltre costruite in modo da essere agevolmente sostituibili all’occorrenza, nel rispetto del programma di manutenzione ai sensi del D.M. M.I. del 21/6/2004 (chiusure antincendio) e D.L. 626/94 e 242/96 (vie di fuga). Novoglass E REI 60 - REI 120 La porta vetrata “NOVOGLASS E” è l’ultima nata della Novoferm Schievano srl, ideata tenendo presente le esigenze della norma europea ma al contempo con il preciso intento di produrre un serramento economico, avente grande compatibilità con le porte cieche tagliafuoco. Oltre alla affinità estetica, infatti, consente la sostituzione delle ante cieche con ante vetrate senza necessità di smontare il telaio. Il profilo inferiore ha larghezza incrementabile, su richiesta, fino a cm 40

Pagina 9-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 10 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

secondo quanto previsto dai D.P.R. 24 luglio 1996. n°503, D.P.R., 27 aprile 1978, n°384, D.M. 14 giugno 1989. n° 236 ai fini dell’abbattimento delle barriere architettoniche. Le cerniere con doppio cuscinetto a sfere, hanno il corpo in acciaio sinterizzato a caldo e verniciatura superficiale in cataforesi colore nero, perno centrale in acciaio elettrozincato, cuscinetti a sfere in acciaio cementato e trattamento di brunitura esterno. Sono inoltre costruite in modo da essere agevolmente sostituibili all’occorrenza nel rispetto del programma di manutenzione ai sensi del D.M. M.I. del 21/06/2004 (chiusure antincendio) e del D.L. 626/94 e 242/96 (vie di fuga). La costruzione consente la registrabilità della posizione dell’anta anche se in opera mediante azione sulle viti di fissaggio che, in condizioni normali, sono coperte alla vista dagli inserti a scatto. L’ala di battuta ha uno spessore di mm 19, al fine di limitare al minimo i rischi infortunistici in caso d’urto contr

Pagina 10-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 11 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

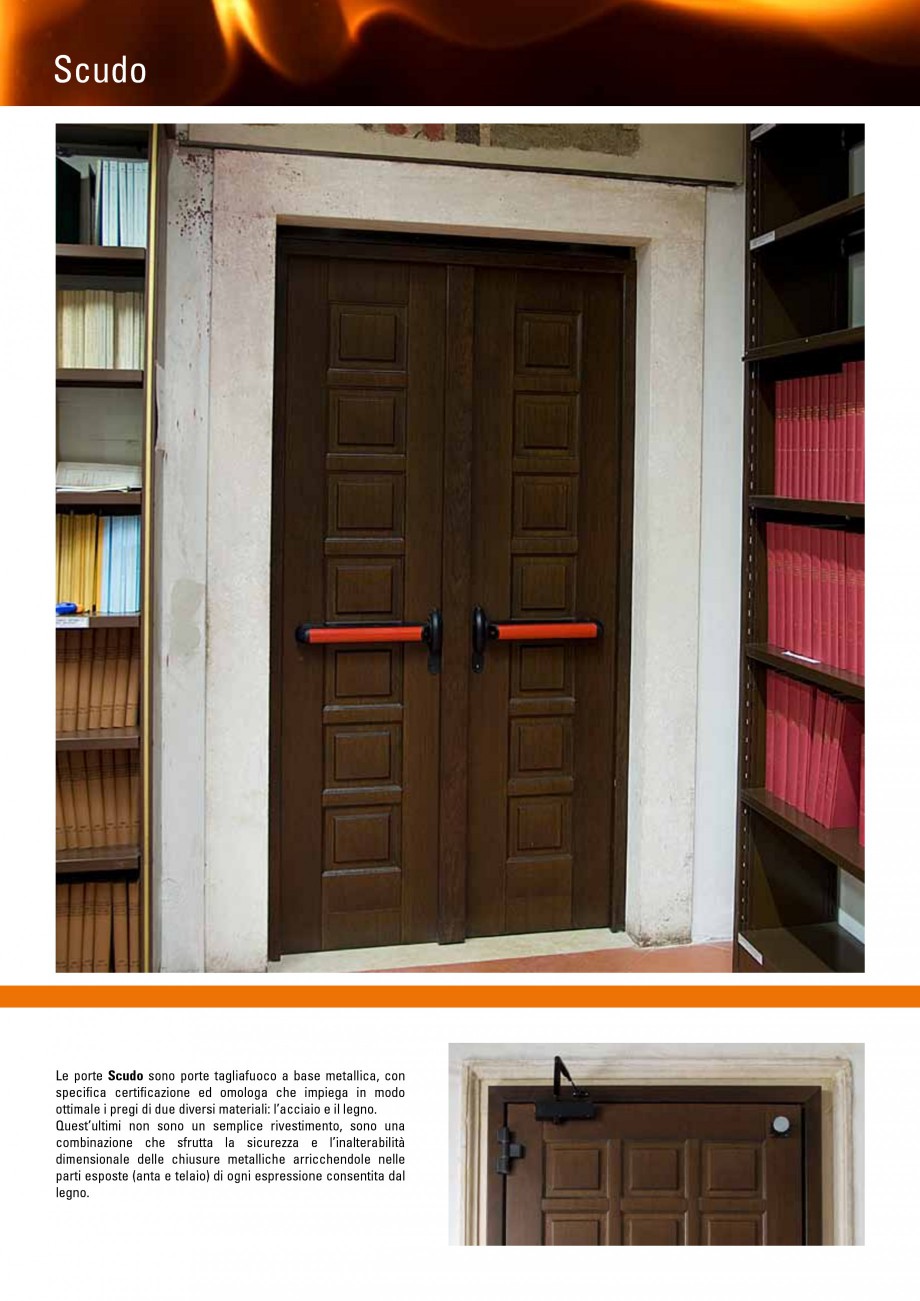

o le persone. Grazie alla robusta costruzione, esiste sia in versione REI 60 che REI 120. Sistemi a vetri per ogni esigenza: Caratteristiche Tipo Vetrata ALUSTHAL STAHLGLASS NOVOGLASS Spessore VETRO mm 16 25 35 55 6 6 non REI REI REI REI REI 30 60 90 120 RE 60 RE Spessore Cerniere Predisposizione Montaggio Rivestimento Fermavetro Ante 120 Telaio/Anta Alluminio Verniciato in Acciaio Man. Antipanico di serie mm 95/95 mm 50/50 mm 105/67 Complanari Complanari Rilievo 1-2 1-2 1-2 L L Z Scudo Le porte Scudo sono porte tagliafuoco a base metallica, con specifica certificazione ed omologa che impiega in modo ottimale i pregi di due diversi materiali: l’acciaio e il legno. Quest’ultimi non sono un semplice rivestimento, sono una combinazione che sfrutta la sicurezza e l’inalterabilità dimensionale delle chiusure metalliche arricchendole nelle parti esposte (anta e telaio) di ogni espressione consentita dal legno. REI 120 Perchè Scudo? • Costi contenuti rispetto ad una tradiz

Pagina 11-Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum , Novoglass,...

Pagina 12 - Usi rezistente la foc NOVOFERM Scudo, Stahlglass, Alusthal, Asia , Elite , Magnum ,...

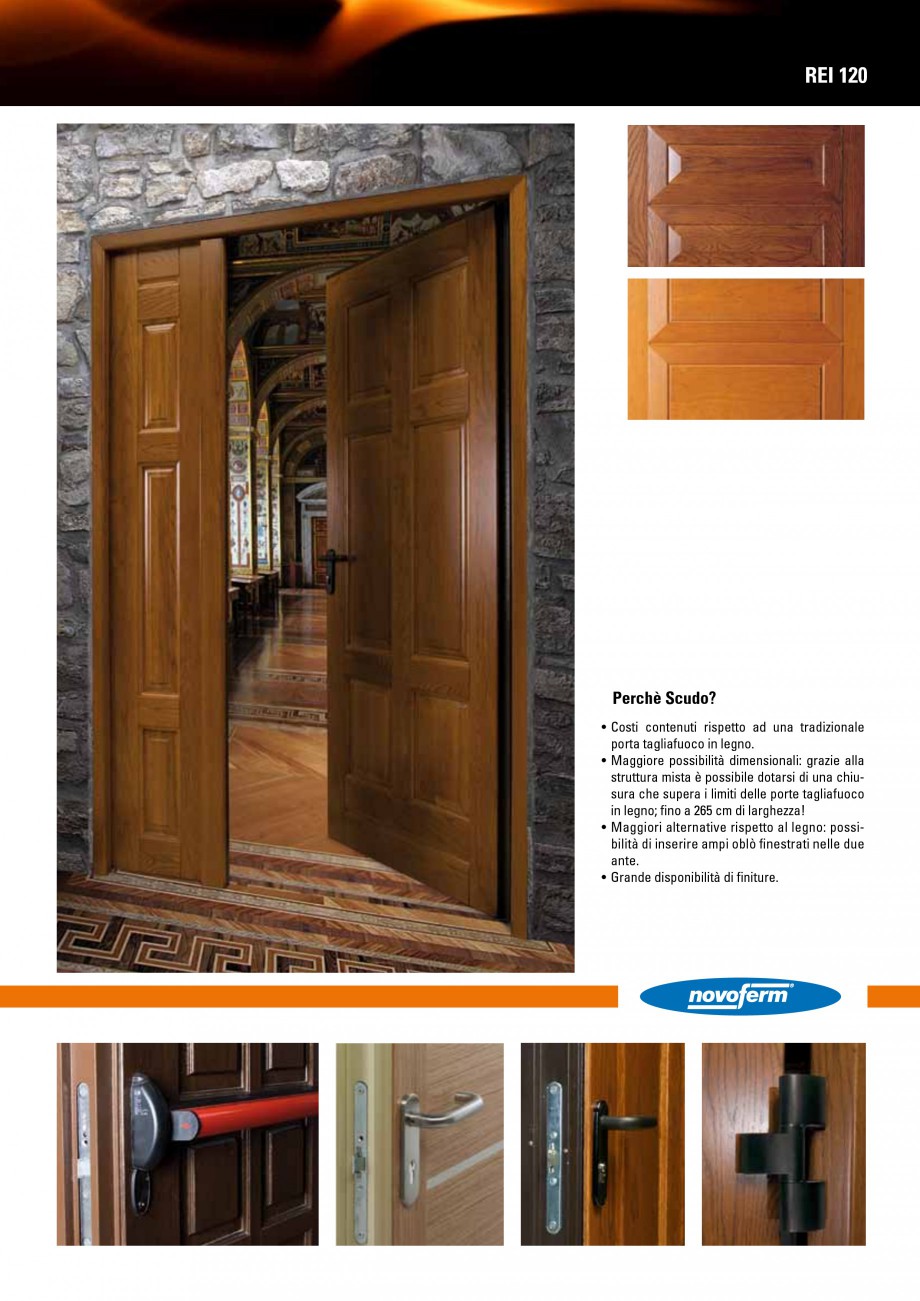

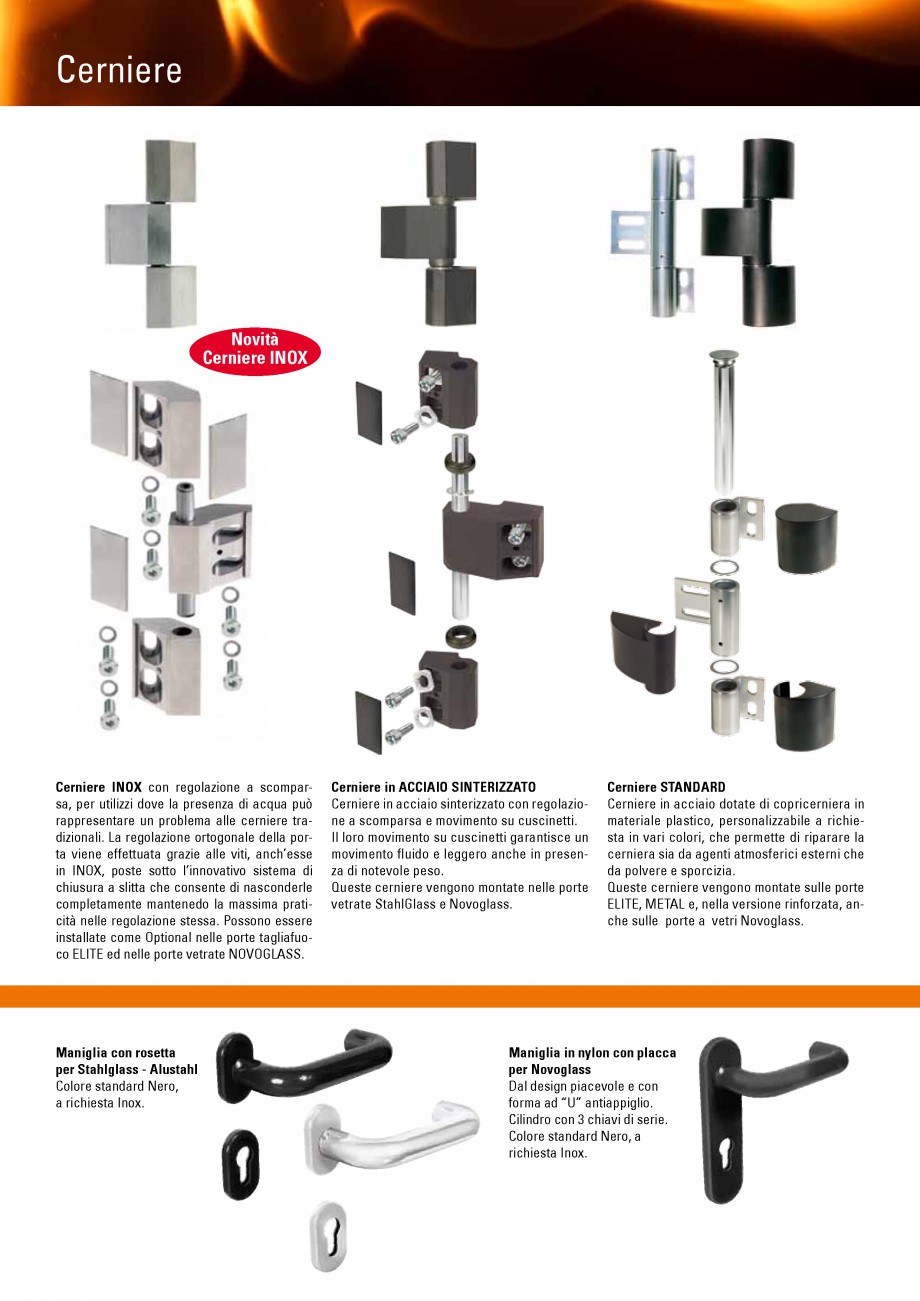

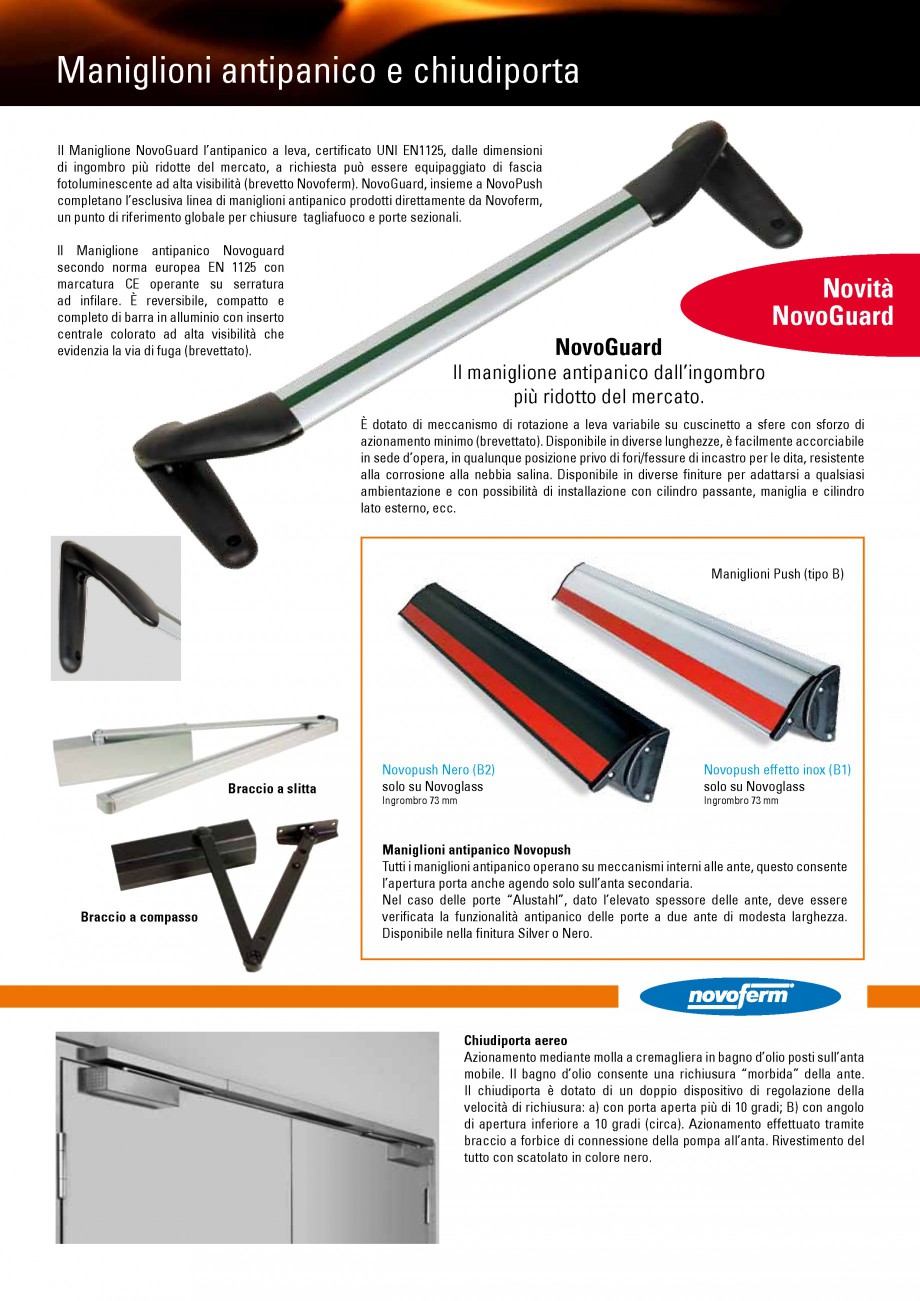

ionale porta tagliafuoco in legno. • Maggiore possibilità dimensionali: grazie alla struttura mista è possibile dotarsi di una chiusura che supera i limiti delle porte tagliafuoco in legno; fino a 265 cm di larghezza! • Maggiori alternative rispetto al legno: possibilità di inserire ampi oblò finestrati nelle due ante. • Grande disponibilità di finiture. Cerniere Novità Cerniere INOX Cerniere INOX con regolazione a scomparsa, per utilizzi dove la presenza di acqua può rappresentare un problema alle cerniere tradizionali. La regolazione ortogonale della porta viene effettuata grazie alle viti, anch’esse in INOX, poste sotto l’innovativo sistema di chiusura a slitta che consente di nasconderle completamente mantenedo la massima praticità nelle regolazione stessa. Possono essere installate come Optional nelle porte tagliafuoco ELITE ed nelle porte vetrate NOVOGLASS. Cerniere in ACCIAIO SINTERIZZATO Cerniere in acciaio sinterizzato con regolazione a scomparsa e mo
