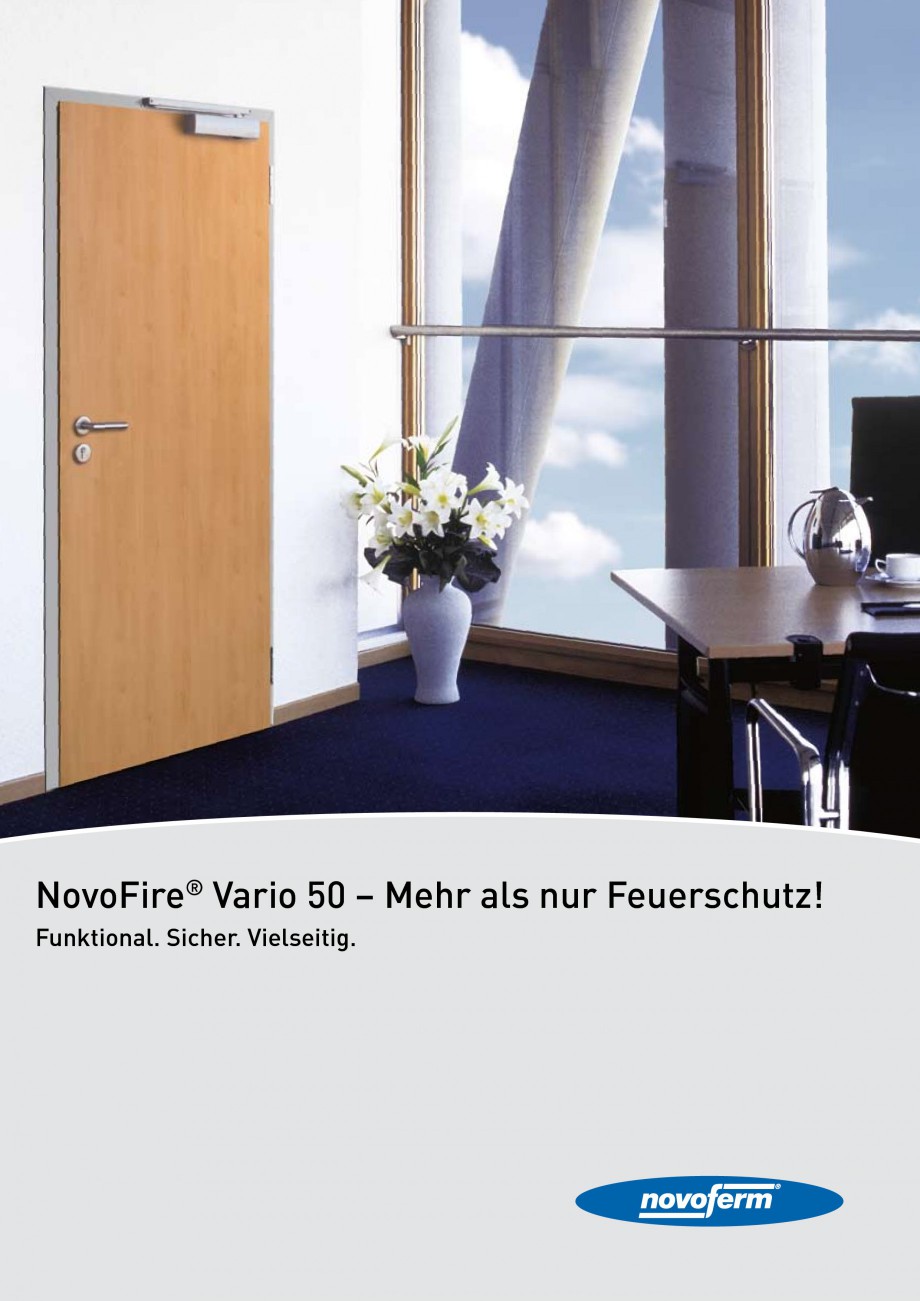

NovoFire® Vario 50 – Mehr als nur Feuerschutz!
Funktional. Sicher. Vielseitig.

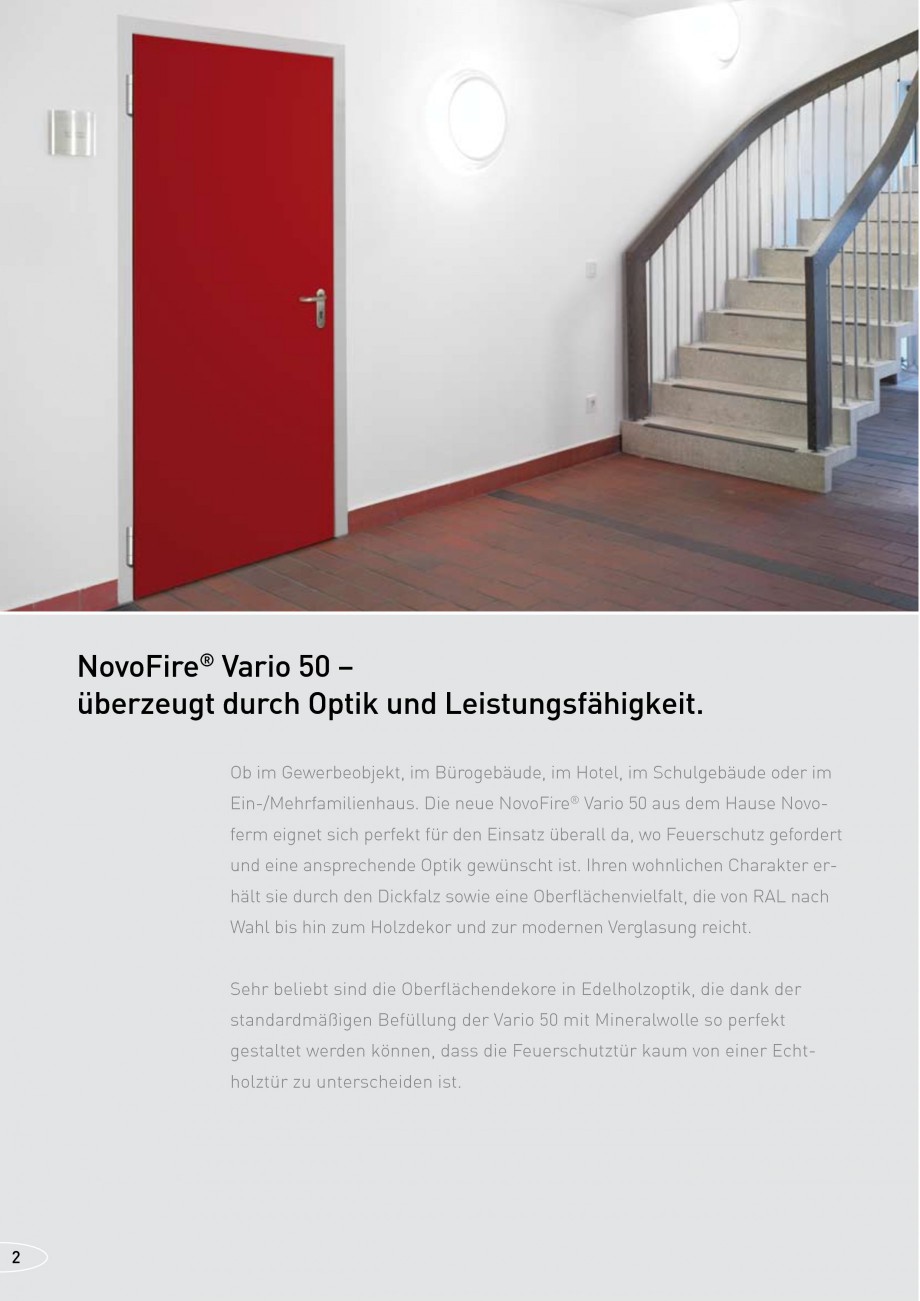

NovoFire® Vario 50 – überzeugt durch Optik und Leistungsfähigkeit.
Ob im Gewerbeobjekt, im Bürogebäude, im Hotel, im Schulgebäude oder im Ein-/Mehrfamilienhaus. Die neue NovoFire® Vario 50 aus dem Hause Novoferm eignet sich perfekt für den Einsatz überall da, wo Feuerschutz gefordert und eine ansprechende Optik gewünscht ist. Ihren wohnlichen Charakter erhält sie durch den Dickfalz sowie eine Oberflächenvielfalt, die von RAL nach Wahl bis hin zum Holzdekor und zur modernen Verglasung reicht. Sehr beliebt sind die Oberflächendekore in Edelholzoptik, die dank der standardmäßigen Befüllung der Vario 50 mit Mineralwolle so perfekt gestaltet werden können, dass die Feuerschutztür kaum von einer Echtholztür zu unterscheiden ist.
2

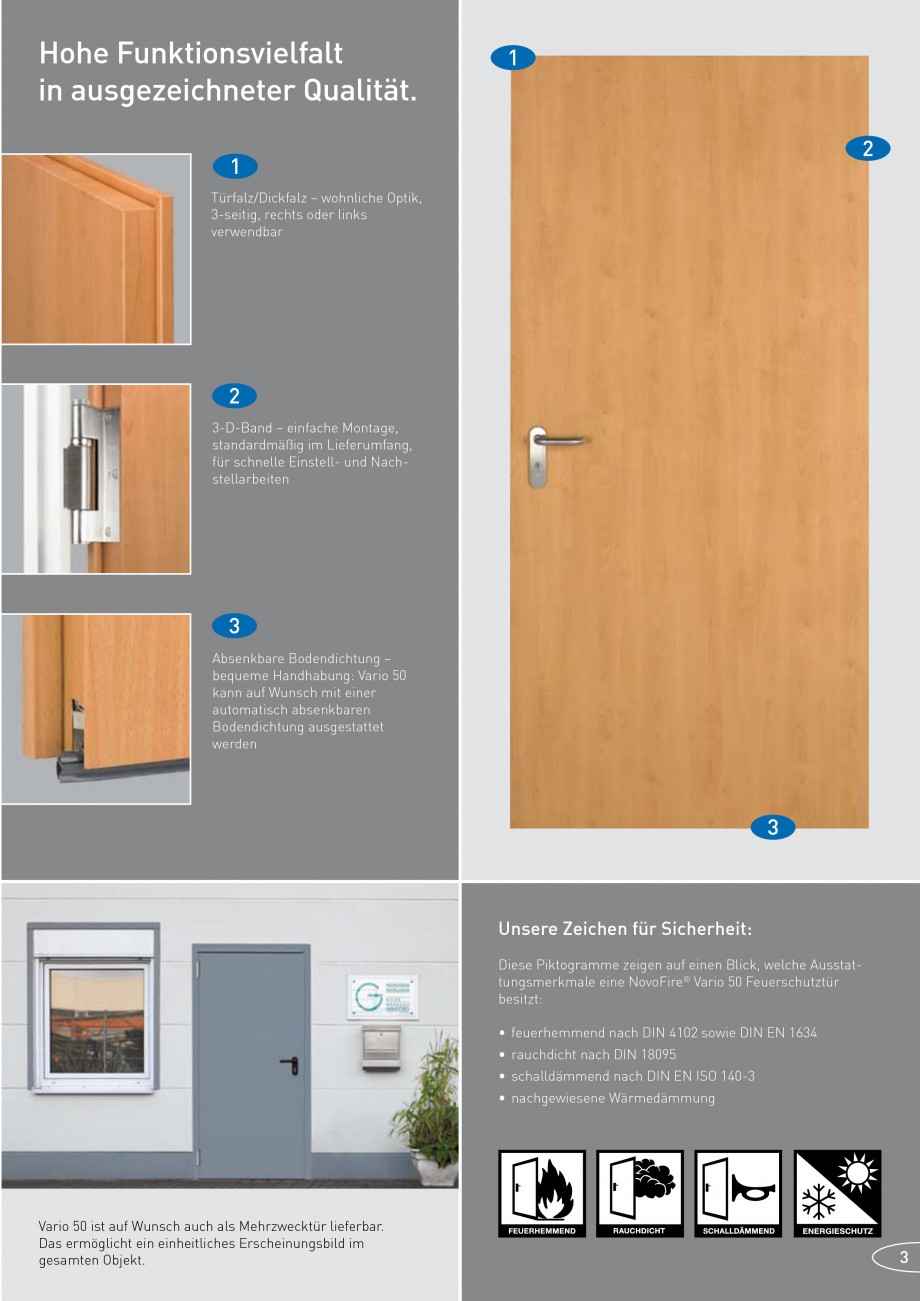

Hohe Funktionsvielfalt in ausgezeichneter Qualität.
1
Türfalz/Dickfalz – wohnliche Optik, 3-seitig, rechts oder links verwendbar
1
2
2
3-D-Band – ei
nfache Montage, standardmäßig im Lieferumfang, für schnelle Einstell- und Nachstellarbeiten
3
Absenkbare Bodendichtung – bequeme Handhabung: Vario 50 kann auf Wunsch mit einer automatisch absenkbaren Bodendichtung ausgestattet werden
3
Unsere Zeichen für Sicherheit:
Diese Piktogramme zeigen auf einen Blick, welche Ausstattungsmerkmale eine NovoFire® Vario 50 Feuerschutztür besitzt: • feuerhemmend nach DIN 4102 sowie DIN EN 1634 • rauchdicht nach DIN 18095 • schalldämmend nach DIN EN ISO 140-3 • nachgewiesene Wärmedämmung
Vario 50 ist auf Wunsch auch als Mehrzwecktür lieferbar. Das ermöglicht ein einheitliches Erscheinungsbild im gesamten Objekt.
3

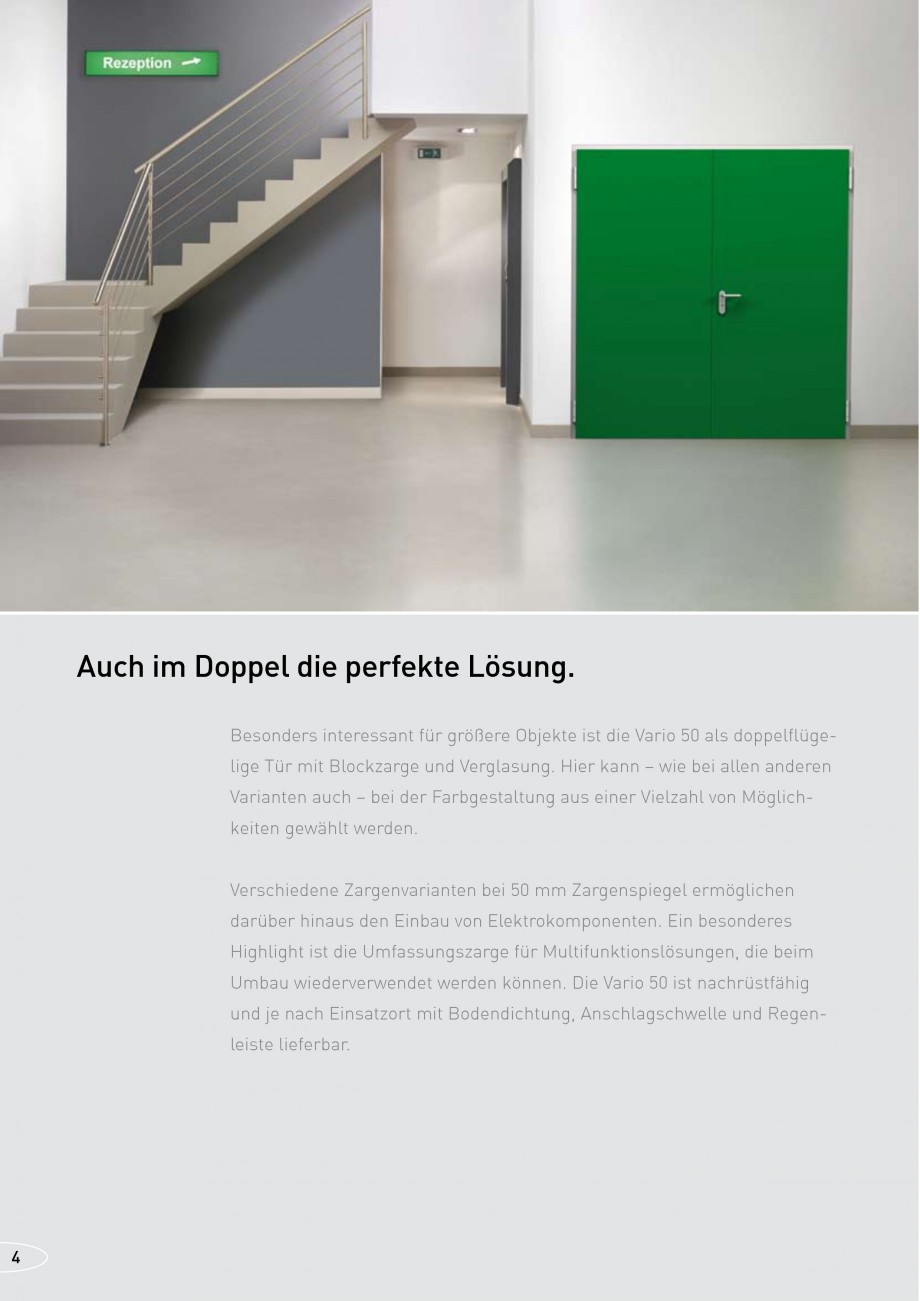

Auch im Doppel die perfekte Lösung.
Besonders interessant für größere Objekte ist die Vario 50 als doppelflügelige Tür mit Blockzarge und Verglasung. Hier kann – wie bei allen anderen Varianten auch – bei der Farbgestaltung aus einer Vielzahl von Möglichkeiten gewählt werden. Verschiedene Zargenvari
anten bei 50 mm Zargenspiegel ermöglichen darüber hinaus den Einbau von Elektrokomponenten. Ein besonderes Highlight ist die Umfassungszarge für Multifunktionslösungen, die beim Umbau wiederverwendet werden können. Die Vario 50 ist nachrüstfähig und je nach Einsatzort mit Bodendichtung, Anschlagschwelle und Regenleiste lieferbar.
4

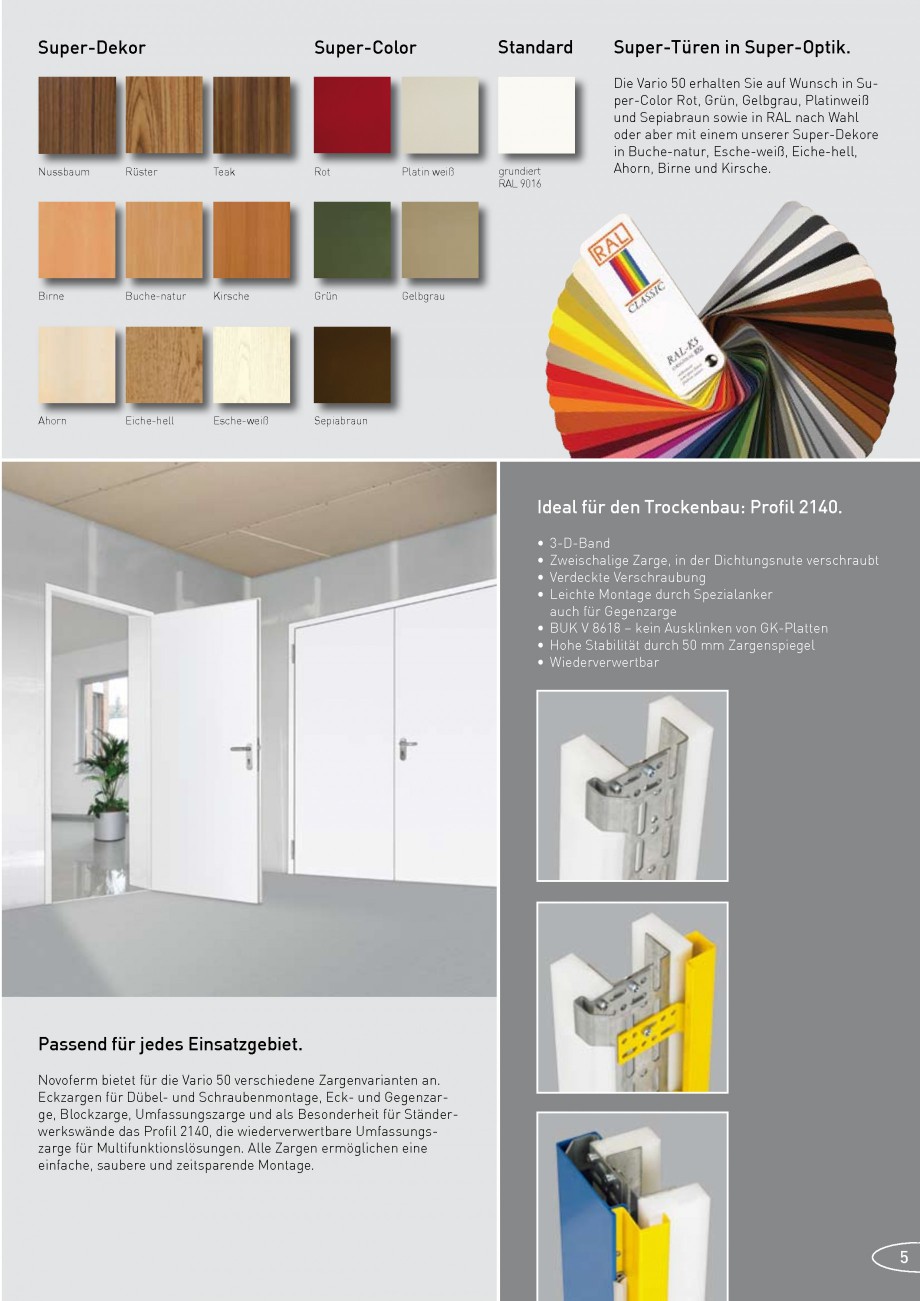

Super-Dekor
Super-Color
Standard
Super-Türen in Super-Optik.
Die Vario 50 erhalten Sie auf Wunsch in Super-Color Rot, Grün, Gelbgrau, Platinweiß und Sepiabraun sowie in RAL nach Wahl oder aber mit einem unserer Super-Dekore in Buche-natur, Esche-weiß, Eiche-hell, Ahorn, Birne und Kirsche.
Nussbaum
Rüster
Teak
Rot
Platin weiß
grundiert RAL 9016
Birne
Buche-natur
Kirsche
Grün
Gelbgrau
Ahorn
Eiche-hell
Esche-weiß
Sepiabraun
Ideal für den Trockenbau: Profil 2140.
• 3-D-Band • Zweischalige Zarge, in der Dichtungsnute verschraubt • Verdeckte Verschraubung • Leichte Montage durch Spezialanker auch für Gegenzarge â€
¢ BUK V 8618 – kein Ausklinken von GK-Platten • Hohe Stabilität durch 50 mm Zargenspiegel • Wiederverwertbar
Passend für jedes Einsatzgebiet.
Novoferm bietet für die Vario 50 verschiedene Zargenvarianten an. Eckzargen für Dübel- und Schraubenmontage, Eck- und Gegenzarge, Blockzarge, Umfassungszarge und als Besonderheit für Ständerwerkswände das Profil 2140, die wiederverwertbare Umfassungszarge für Multifunktionslösungen. Alle Zargen ermöglichen eine einfache, saubere und zeitsparende Montage.
5

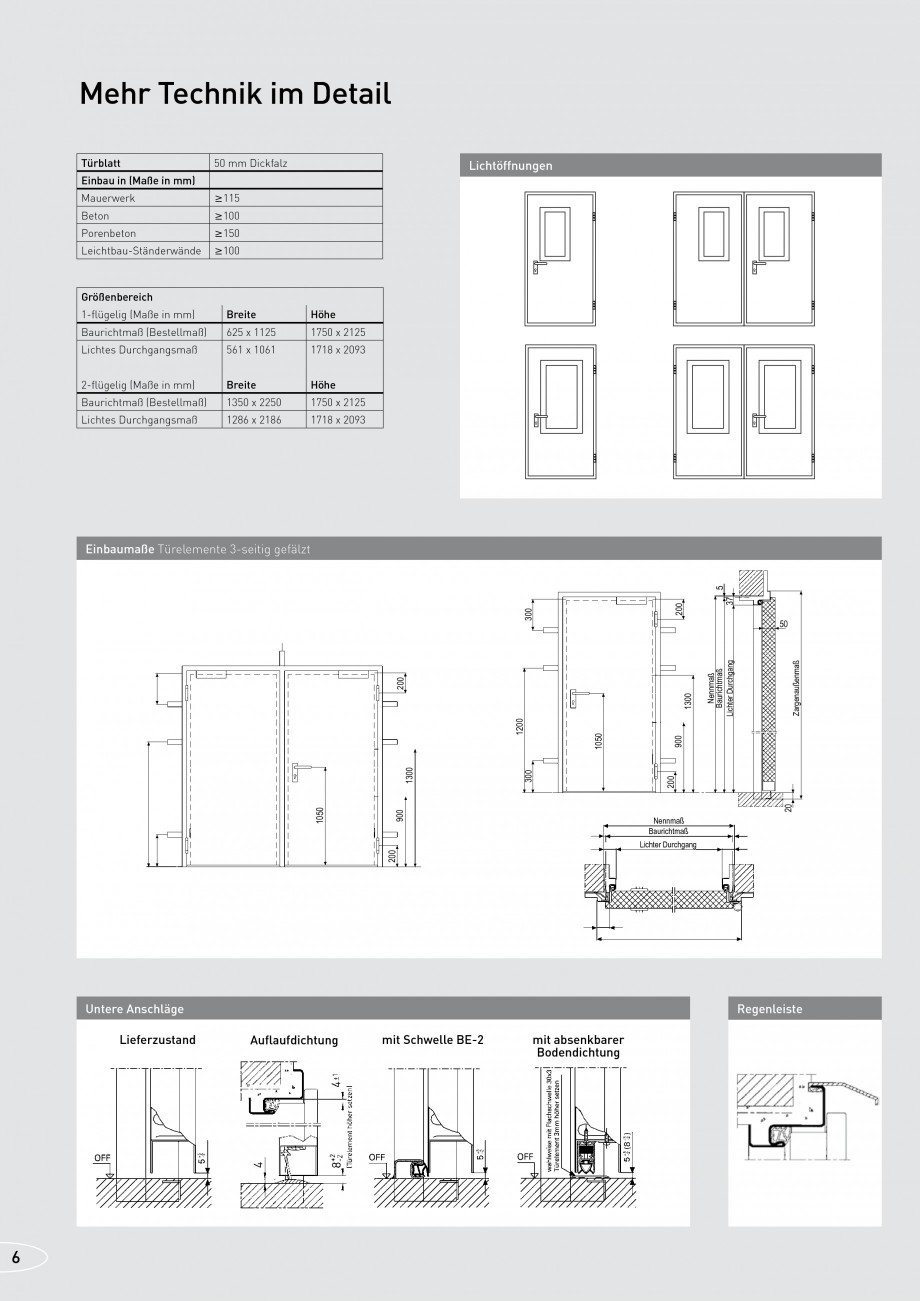

Mehr Technik im Detail
Türblatt Einbau in (Maße in mm) Mauerwerk Beton Porenbeton Leichtbau-Ständerwände ≥115 ≥100 ≥150 ≥100 50 mm Dickfalz
Lichtöffnungen
Größenbereich 1-flügelig (Maße in mm) Baurichtmaß (Bestellmaß) Lichtes Durchgangsmaß 2-flügelig (Maße in mm) Baurichtmaß (Bestellmaß) Lichtes Durchgangsmaß Breite 625 x 1125 561 x 1061 Breite 1350 x 2250 1286 x 2186 Höhe 1750 x 2125 1718 x 2093 Höhe 1750 x 2125 1718 x 2093
Einbaumaße Tür
elemente 3-seitig gefälzt
5 300 200 37
50
Nennmaß Baurichtmaß Lichter Durchgang
1200
1050
1300
300
200
900
1050
900
Nennmaß Baurichtmaß Lichter Durchgang
Untere Anschläge Lieferzustand Auflaufdichtung mit Schwelle BE-2 mit absenkbarer Bodendichtung
200
Regenleiste
6
20
Zargenaußenmaß
200
1300

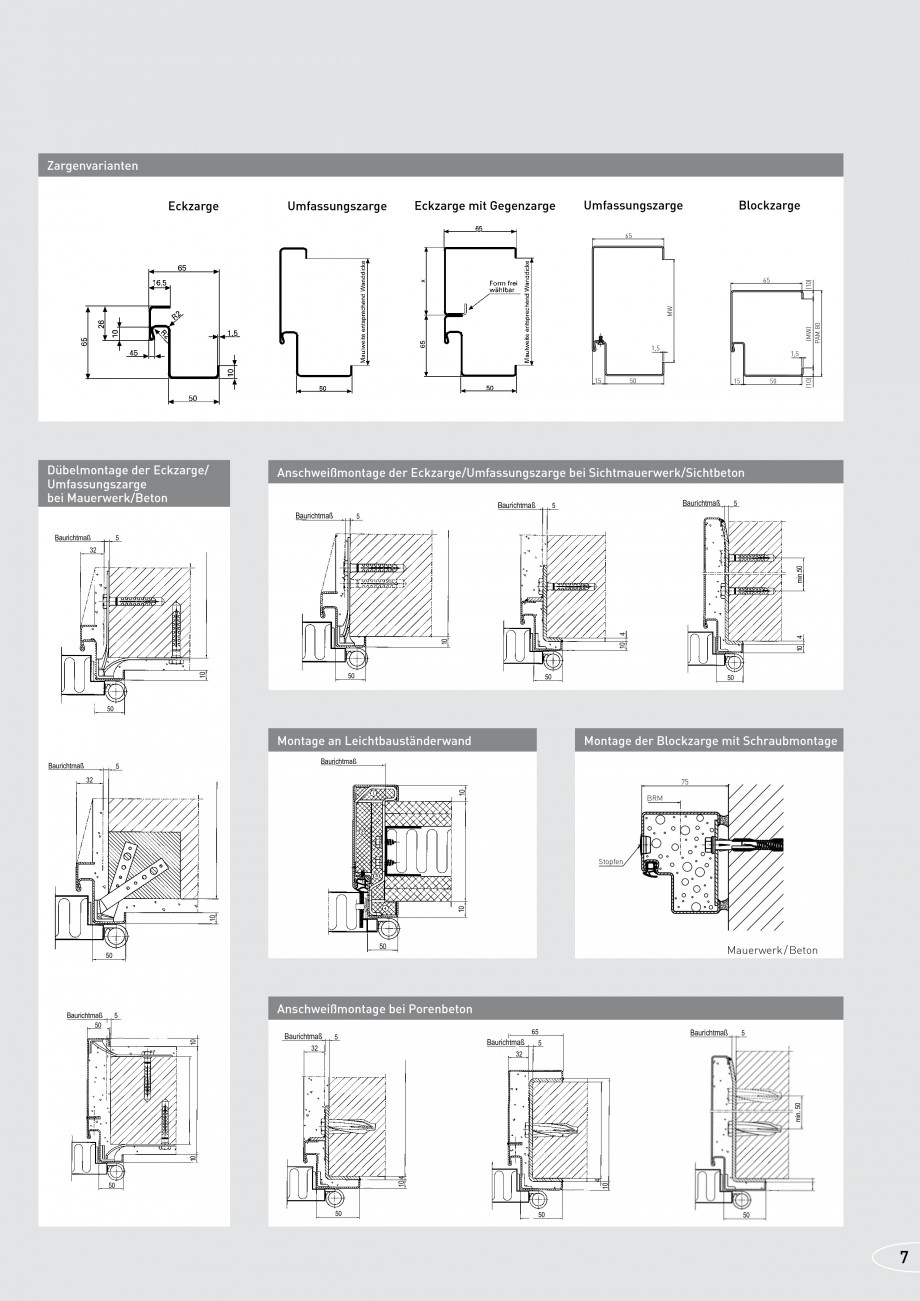

Zargenvarianten Eckzarge Umfassungszarge Eckzarge mit Gegenzarge Umfassungszarge
6565
Blockzarge
MW MW
1,5 1,5
1,5 1,5
Dübelmontage der Eckzarge/ Umfassungszarge bei Mauerwerk/Beton
Baurichtmaß
32 5
Anschweißmontage der Eckzarge/Umfassungszarge bei Sichtmauerwerk/Sichtbeton
Baurichtmaß Baurichtmaß
5 5
Baurichtmaß
5
10 4
10
50
50
50
50
Montage an Leichtbauständerwand
Baurichtmaß
32 5
Montage der Blockzarge mit Schraubmontage
75
Baurichtmaß
10
10 4
10
min.50
(10) (10)
1515
5050
1515
5050
(MW) (MW) PAM 80 PAM 80
(10) (10)
6565
BRM
BRM
Stopfen
10
50
50
10
Stopfen
Mauerwerk / Beton
Baurichtmaß
50
5
Anschweißmontage bei Pore
nbeton
10
Baurichtmaß
32
5
65
Baurichtmaß
5
Baurichtmaß
32
5
10
10 4
4
min. 50 50 50 10 50 50 10 4
7

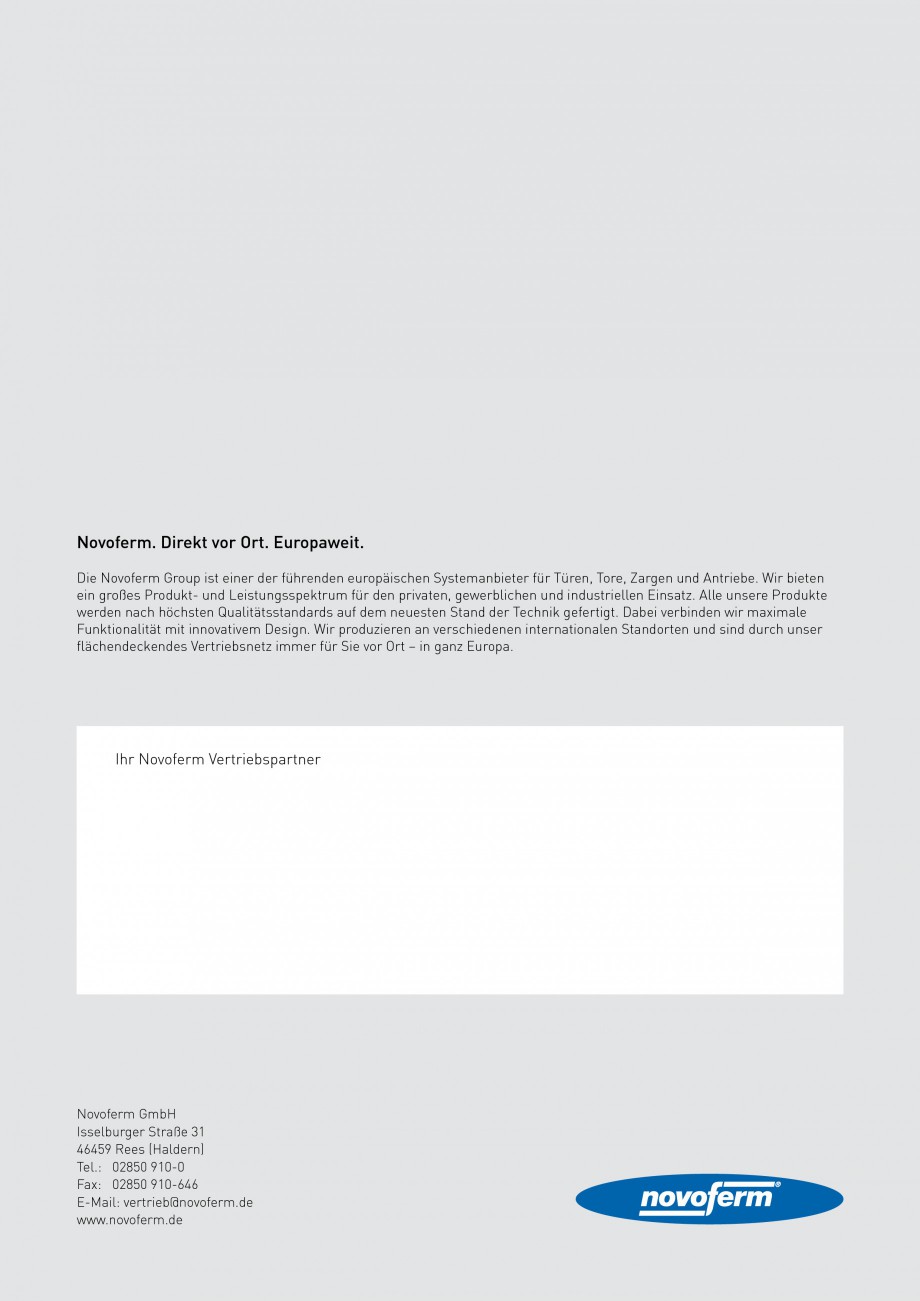

Novoferm. Direkt vor Ort. Europaweit.
Die Novoferm Group ist einer der führenden europäischen Systemanbieter für Türen, Tore, Zargen und Antriebe. Wir bieten ein großes Produkt- und Leistungsspektrum für den privaten, gewerblichen und industriellen Einsatz. Alle unsere Produkte werden nach höchsten Qualitätsstandards auf dem neuesten Stand der Technik gefertigt. Dabei verbinden wir maximale Funktionalität mit innovativem Design. Wir produzieren an verschiedenen internationalen Standorten und sind durch unser flächendeckendes Vertriebsnetz immer für Sie vor Ort – in ganz Europa.
Ihr Novoferm Vertriebspartner
Novoferm GmbH Isselburger Straße 31 46459 Rees (Haldern) Tel.: 02850 910-0 Fax: 02850 910-646 E-Mail: vertrieb@novoferm.de www.novoferm.de
