Documentatie atasata la

Sisteme incastrabile pentru WC, pisoare, bideuri si lavoare GEBERIT

Vas WC cu functie de bideu 4000 GEBERIT AquaClean

Limba: Germana, Engleza, Italiana, Franceza

307 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

Montageanleitung Installation instructions Instructions de montage Istruzioni per il montaggio Montageaanwijzing B702-002&BDC © 12-2012 DE EN FR IT NL 997.120.00.0 (02) Seite 3 Page 11 Page 19 Pagina 27 Pagina 35 DE EN FR IT NL Sicherheit Symbol Zielgruppe und Qualifikation Das Geberit Produkt darf nur durch einen ausgebildeten Sanitärinstallateur unter Beachtung der Montageanleitung und der Sicherheitsbestimmungen montiert werden. Bedeutung WARNUNG Weist auf eine mögliche gefährliche Situation hin, die Tod oder schwere Körperverletzung zur Folge haben kann. VORSICHT Weist auf eine mögliche gefährliche Situation hin, die leichte oder mittlere Körperverletzung oder Sachschaden zur Folge haben kann. Grundlegende Sicherheitshinweise Bei der Montage des Geberit Produkts sind folgende Sicherheitshinweise unbedingt zu beachten: • Montageanleitung vor der Montage sorgfältig lesen • Montageanleitung während der Montage zum Nachschlagen bereithalten • Kein Produkt

Pagina 1-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 2 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

einsetzen, das sichtbare Mängel aufweist • Produkt nicht eigenmächtig ändern oder umbauen • Bei der Montage für genügend Platz und ausreichende Beleuchtung sorgen Spezielle Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag Die bauseitige Elektroinstallation darf nur von autorisierten Fachkräften nach den lokal gültigen Vorschriften ausgeführt werden. Verwendung Das AquaClean 4000 darf nur als Aufsatz für WCKeramiken mit Aufputz-Spülkasten oder UnterputzSpülkasten verwendet werden. Das AquaClean 4000 darf nicht in frostgefährdeten Räumen installiert werden. Die minimale Umgebungstemperatur beträgt 10 °C. Weist auf eine wichtige Information hin. Handlungsschritt besonders beachten! Kontakt Für technische Auskunft und Anfragen wenden Sie sich an die zuständige Geberit Vertriebsgesellschaft oder an www.geberit.com. Technische Daten Netzfrequenz Nennspannung Länge Netzkabel Schutzklasse Schutzart 50 / 60 220–240 2 Hz V AC m I IP x4 0,45 / 5,8 W Lei

Pagina 2-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

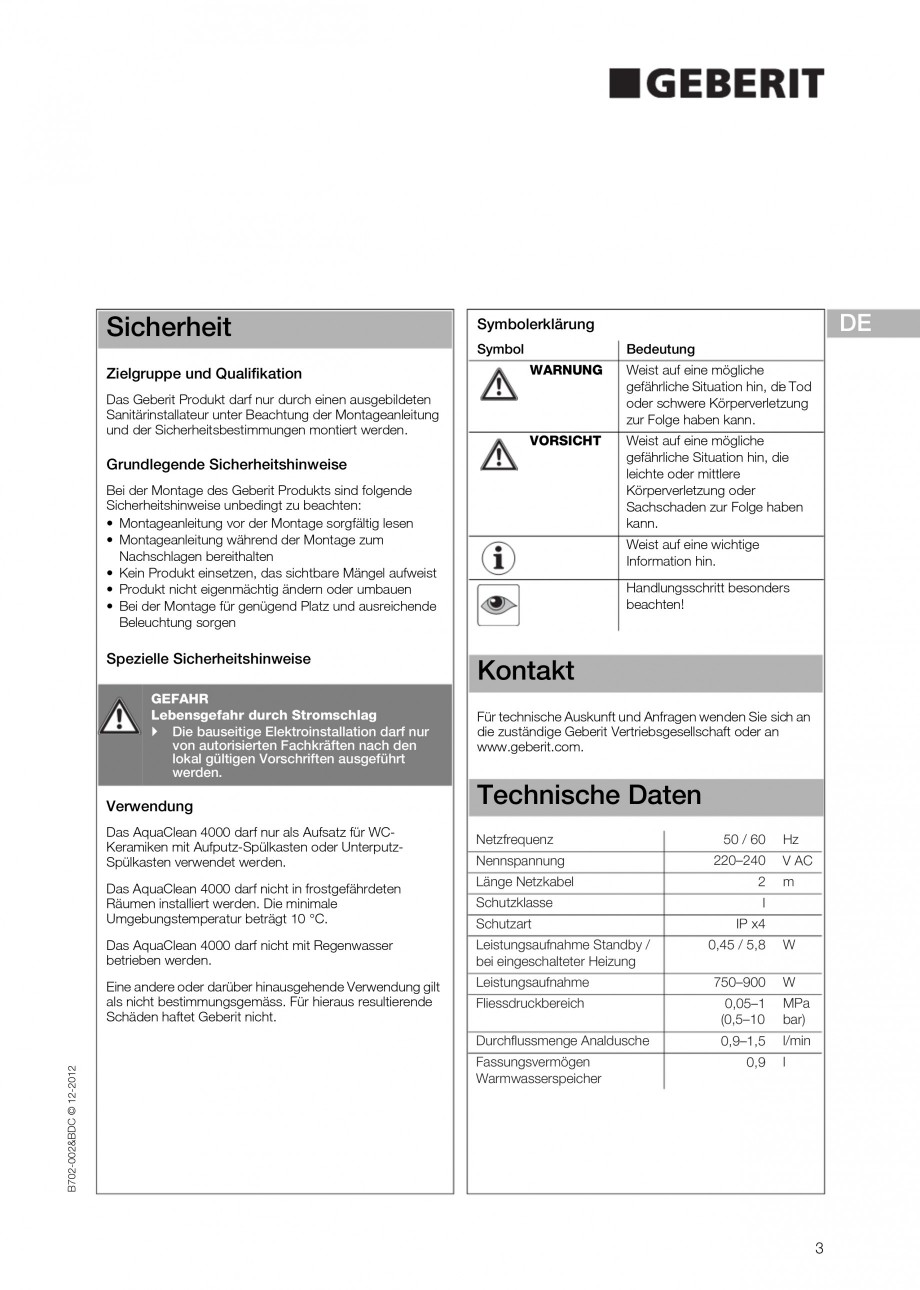

Pagina 3 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

stungsaufnahme 750–900 W Fliessdruckbereich 0,05–1 (0,5–10 MPa bar) Durchﬂussmenge Analdusche 0,9–1,5 l/min Das AquaClean 4000 darf nicht mit Regenwasser betrieben werden. Leistungsaufnahme Standby / bei eingeschalteter Heizung Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäss. Für hieraus resultierende Schäden haftet Geberit nicht. B702-002&BDC © 12-2012 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Symbolerklärung Fassungsvermögen Warmwasserspeicher 0,9 l 3 1 Die Montage besteht aus folgenden Teilschritten: • Wasseranschluss einrichten • AquaClean 4000 auf WC-Keramik montieren • AquaClean 4000 mit Wasseranschluss verbinden Der Wasseranschluss für das AquaClean 4000 kann mit einem Aufputz-Spülkasten oder einem UnterputzSpülkasten hergestellt werden. Position des Wasseranschlusses feststellen (seitlich links, hinten in der Mitte oder seitlich rechts) 2 Prüfen,

Pagina 3-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 4 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

ob entsprechendes Wasseranschluss-Set vorhanden ist 3 Wasseranschluss gemäss beiliegender Montageanleitung einrichten Wasseranschluss bei Unterputz-Spülkasten einrichten Voraussetzung • Geerdeter Elektroanschluss ist vorhanden • Wasseranschluss ist vorhanden • Masse der WC-Keramik sind auf Verwendbarkeit mit AquaClean 4000 geprüft (Probeschablone 998.425.00.0) min. 45 365-410 410-455 130-165 Entsprechend des Spülkastenmodelles wird ein Wasseranschluss-Set benötigt. Es stehen f lgende o Wasseranschluss-Sets zur Verfügung: • UP300 / UP320 Unterputz-Spülkasten mit Leerrohr → Wasseranschluss-Set Art. Nr. 249.801.00.1 • UP200 Unterputz-Spülkasten Elementhöhe 82 cm mit Leerrohr → Wasseranschluss-Set Art. Nr. 240.634.00.1 • UP200 Unterputz-Spülkasten Elementhöhe 98 cm mit Leerrohr → Wasseranschluss-Set Art. Nr. 240.635.00.1 320-390 Für einen externen Anschluss steht folgendes Wasseranschluss-Set zur Verfügung: • Wasseranschluss-Set konventionell Ar

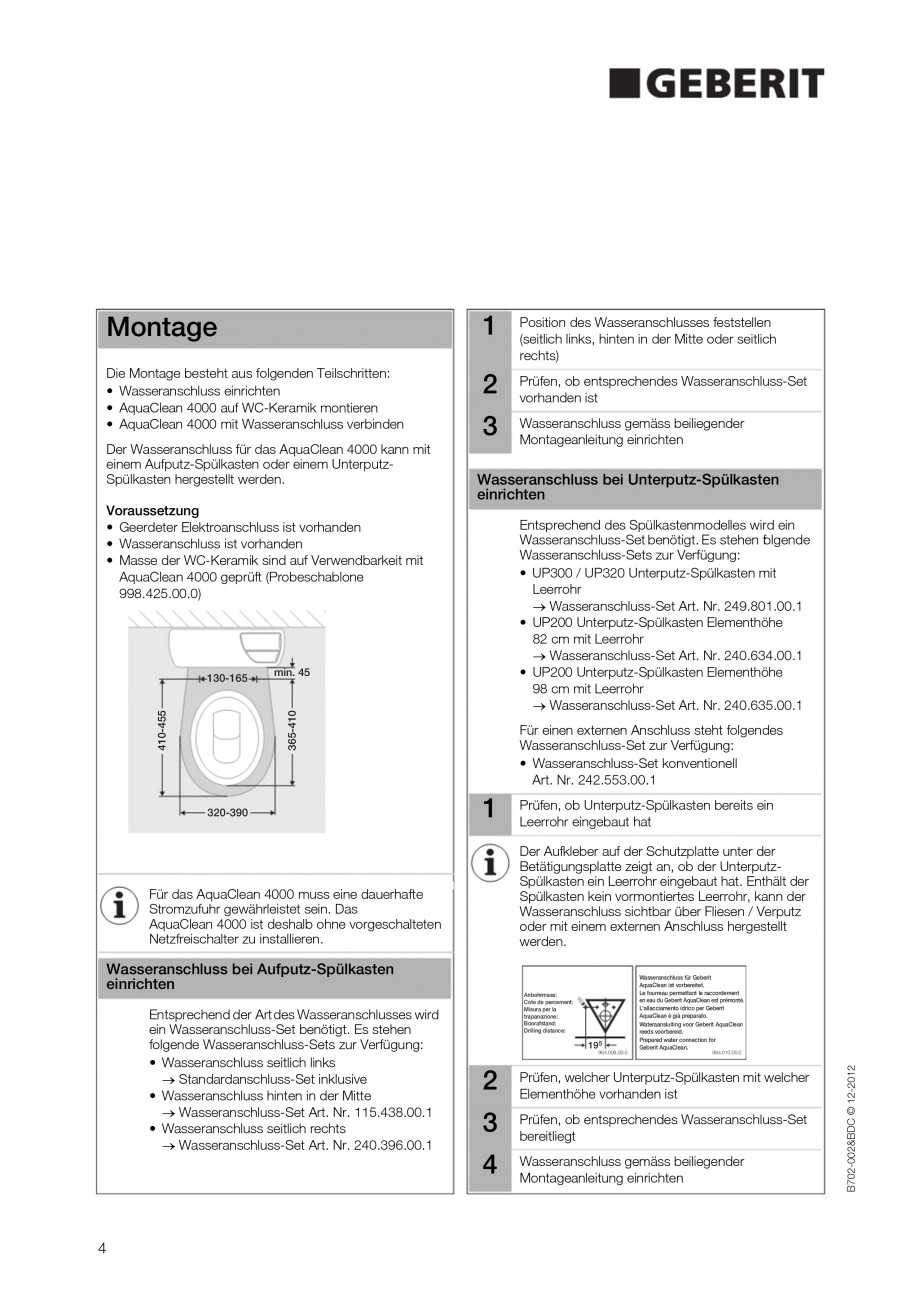

Pagina 4-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

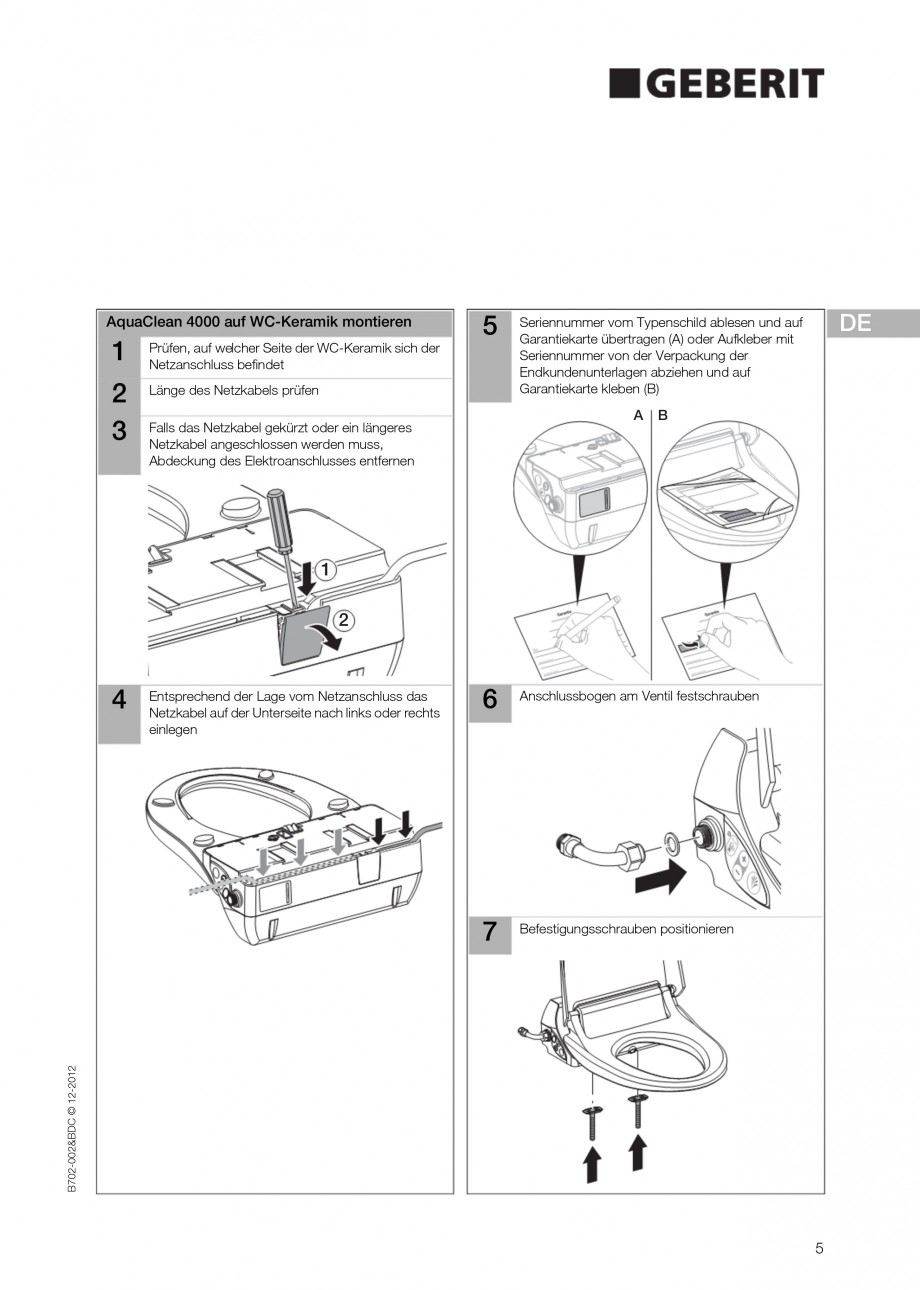

Pagina 5 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

t. Nr. 242.553.00.1 1 Prüfen, ob Unterputz-Spülkasten bereits ein Leerrohr eingebaut hat Der Aufkleber auf der Schutzplatte unter der Betätigungsplatte zeigt an, ob der UnterputzSpülkasten ein Leerrohr eingebaut hat. Enthält der Spülkasten kein vormontiertes Leerrohr, kann der Wasseranschluss sichtbar über Fliesen / Verputz oder mit einem externen Anschluss hergestellt werden. Für das AquaClean 4000 muss eine dauerhafte Stromzufuhr gewährleistet sein. Das AquaClean 4000 ist deshalb ohne vorgeschalteten Netzfreischalter zu installieren. Wasseranschluss bei Aufputz-Spülkasten einrichten Entsprechend der Art des Wasseranschlusses wird ein Wasseranschluss-Set benötigt. Es stehen folgende Wasseranschluss-Sets zur Verfügung: • Wasseranschluss seitlich links → Standardanschluss-Set inklusive • Wasseranschluss hinten in der Mitte → Wasseranschluss-Set Art. Nr. 115.438.00.1 • Wasseranschluss seitlich rechts → Wasseranschluss-Set Art. Nr. 240.396.00.1 Anbohrmass: Cot

Pagina 5-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

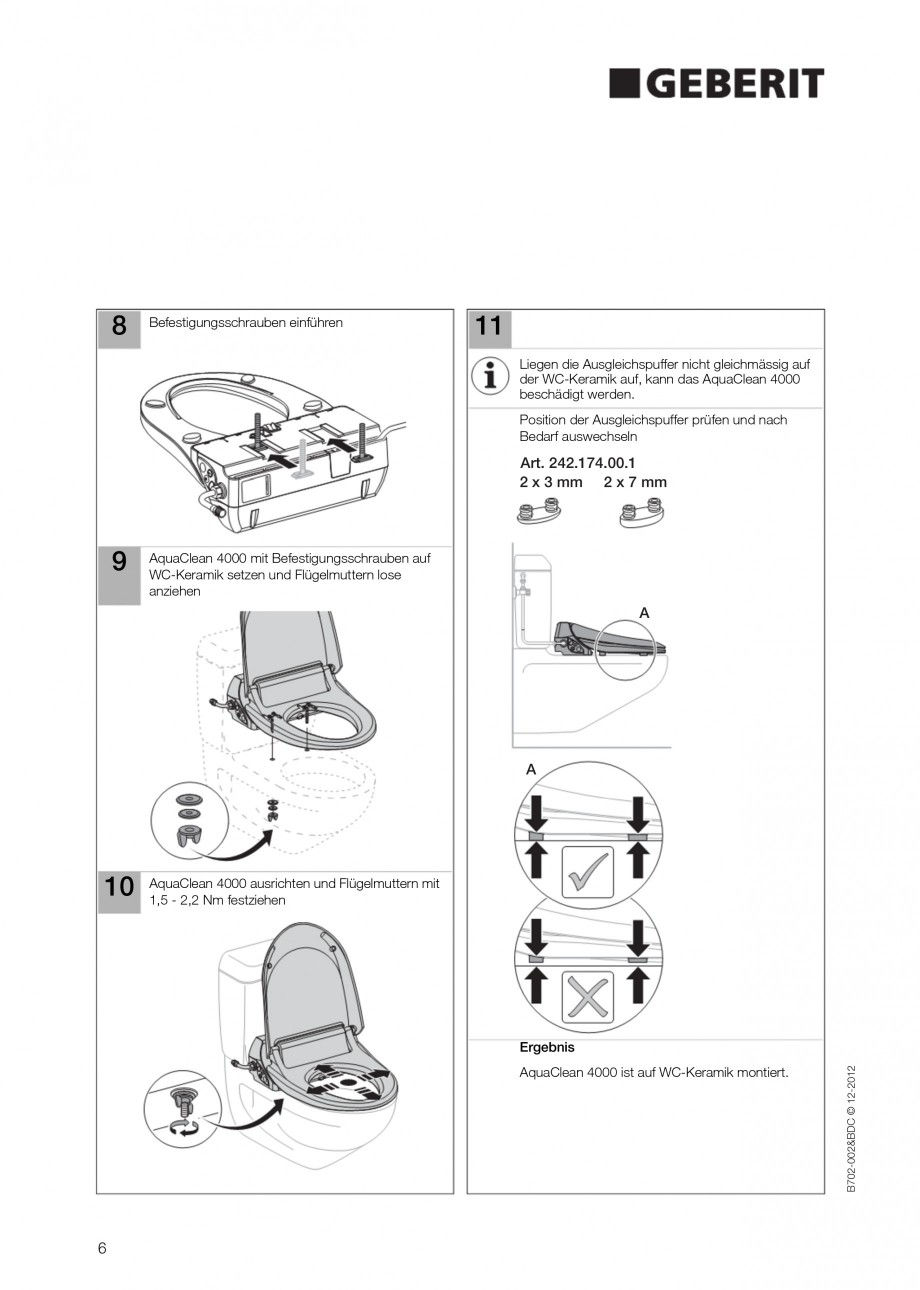

Pagina 6 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

e de percement: Misura per la trapanazione: Boorafstand: Drilling distance: 19 5 964.006.00.0 Wasseranschluss für Geberit AquaClean ist vorbereitet. Le fourreau permettant le raccordement en eau du Geberit AquaClean est prémonté. L'allacciamento idrico per Geberit AquaClean è già preparato. Wateraansluiting voor Geberit AquaClean reeds voorbereid. Prepared water connection for Geberit AquaClean. 964.010.00.0 Prüfen, welcher Unterputz-Spülkasten mit welcher Elementhöhe vorhanden ist 3 Prüfen, ob entsprechendes Wasseranschluss-Set bereitliegt 4 4 2 Wasseranschluss gemäss beiliegender Montageanleitung einrichten B702-002&BDC © 12-2012 Montage AquaClean 4000 auf WC-Keramik montieren 1 Prüfen, auf welcher Seite der WC-Keramik sich der Netzanschluss befindet 2 3 5 Länge des Netzkabels prüfen A Falls das Netzkabel gekürzt oder ein längeres Netzkabel angeschlossen werden muss, Abdeckung des Elektroanschlusses entfernen DE EN FR IT NL ES PT DK NO SE FI IS PL

Pagina 6-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

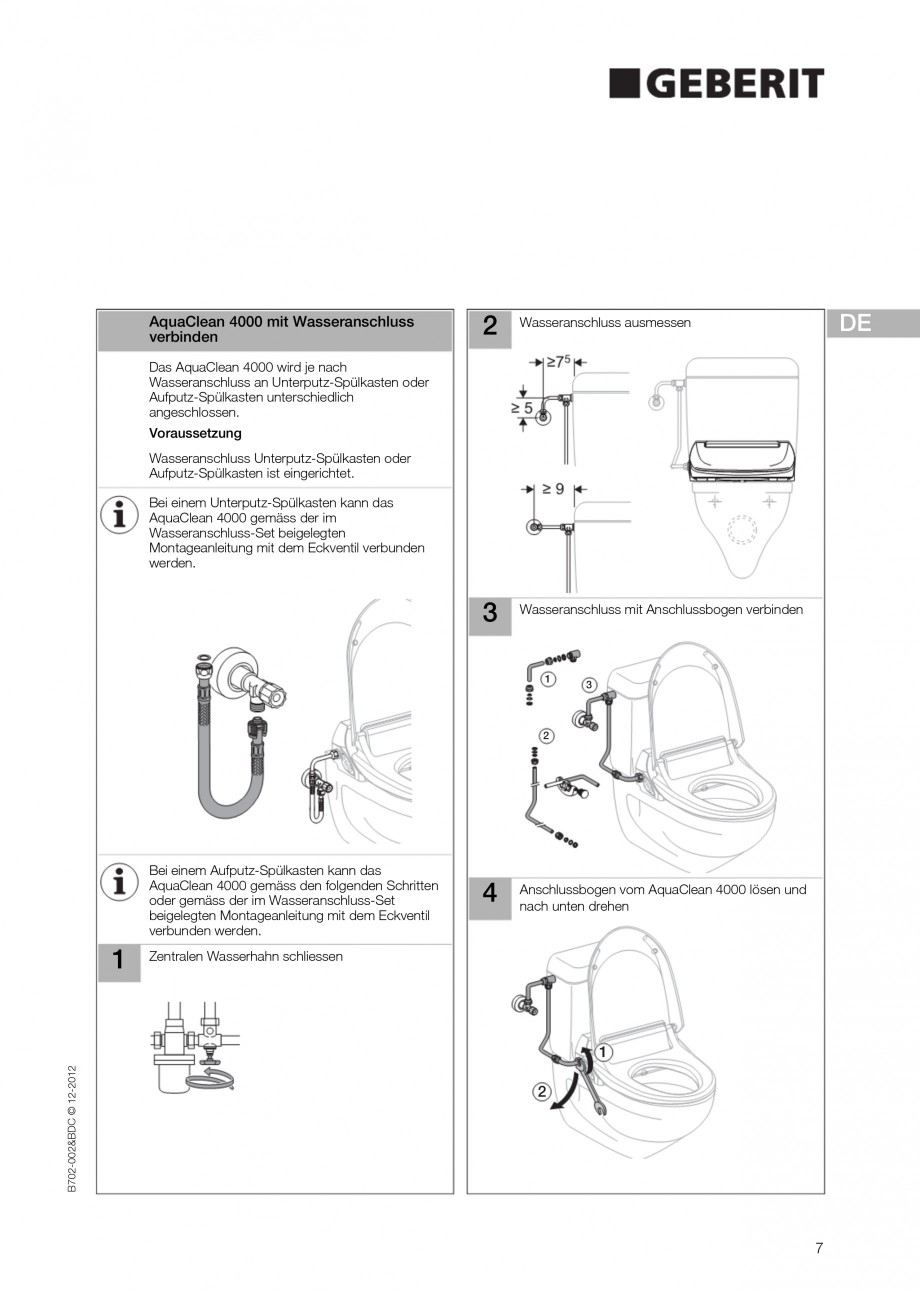

Pagina 7 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Seriennummer vom Typenschild ablesen und auf Garantiekarte übertragen (A) oder Aufkleber mit Seriennummer von der Verpackung der Endkundenunterlagen abziehen und auf Garantiekarte kleben (B) B 1 2 Anschlussbogen am Ventil festschrauben Befestigungsschrauben positionieren B702-002&BDC © 12-2012 Entsprechend der Lage vom Netzanschluss das Netzkabel auf der Unterseite nach links oder rechts einlegen 6 7 4 5 8 Befestigungsschrauben einführen 11 Liegen die Ausgleichspuffer nicht gleichmässig auf der WC-Keramik auf, kann das AquaClean 4000 beschädigt werden. Position der Ausgleichspuffer prüfen und nach Bedarf auswechseln Art. 242.174.00.1 2 x 3 mm 2 x 7 mm 9 AquaClean 4000 mit Befestigungsschrauben auf WC-Keramik setzen und Flügelmuttern lose anziehen A A 10 AquaClean 4000 ausrichten und Flügelmuttern mit 1,5 - 2,2 Nm festziehen AquaClean 4000 ist auf WC-Keramik montiert. 6 B702-002&BDC © 12-2012 Ergebnis

Pagina 7-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

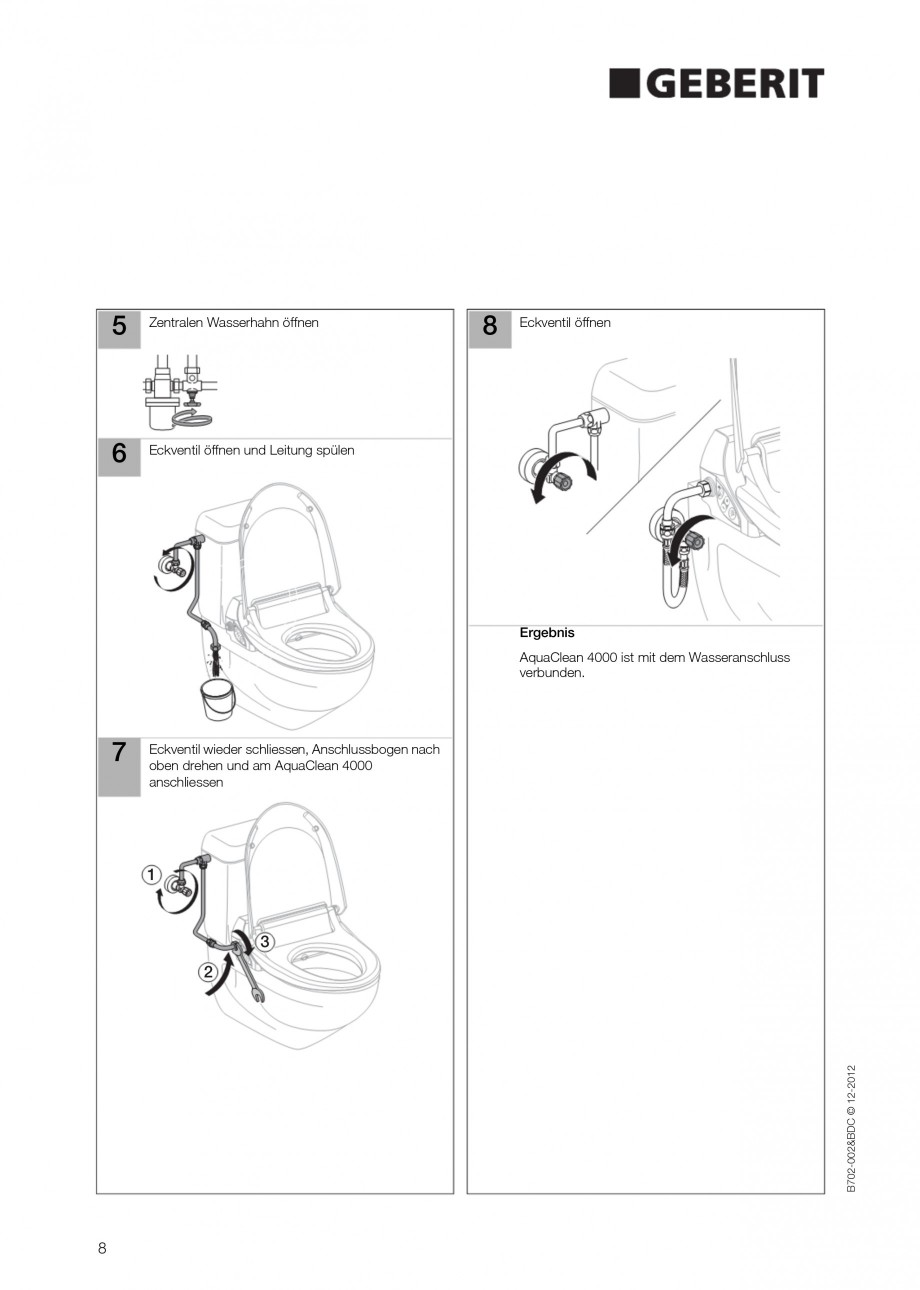

Pagina 8 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

2 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Wasseranschluss ausmessen 3 AquaClean 4000 mit Wasseranschluss verbinden Wasseranschluss mit Anschlussbogen verbinden Das AquaClean 4000 wird je nach Wasseranschluss an Unterputz-Spülkasten oder Aufputz-Spülkasten unterschiedlich angeschlossen. Voraussetzung Wasseranschluss Unterputz-Spülkasten oder Aufputz-Spülkasten ist eingerichtet. Bei einem Unterputz-Spülkasten kann das AquaClean 4000 gemäss der im Wasseranschluss-Set beigelegten Montageanleitung mit dem Eckventil verbunden werden. 1 3 2 Bei einem Aufputz-Spülkasten kann das AquaClean 4000 gemäss den folgenden Schritten oder gemäss der im Wasseranschluss-Set beigelegten Montageanleitung mit dem Eckventil verbunden werden. 1 4 Anschlussbogen vom AquaClean 4000 lösen und nach unten drehen Zentralen Wasserhahn schliessen B702-002&BDC © 12-2012 1 2 7 5 Zentralen Wasserhahn öffnen 6 Eckventil öffnen und Leit

Pagina 8-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 9 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana,...

ung spülen 8 Eckventil öffnen Ergebnis AquaClean 4000 ist mit dem Wasseranschluss verbunden. 7 Eckventil wieder schliessen, Anschlussbogen nach oben drehen und am AquaClean 4000 anschliessen 1 3 B702-002&BDC © 12-2012 2 8 Prüfverfahren nach Montage 4 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP drücken: Duscharm fährt aus und Dusche startet Funktionen prüfen Voraussetzung AquaClean 4000 ist auf WC-Keramik montiert und mit Wasseranschluss verbunden. Das AquaClean 4000 hat keinen Netzschalter und ist mit dem Anschluss an das Stromnetz eingeschaltet. 1 Netzstecker einstecken 5 Stärke des Duschstrahls durch Betätigen der Tasten <+> und <-> erhöhen und verringern 2 Spritzschutz auf Sitz legen 6 3 Minuten warten, erneut drücken und prüfen, ob Duschwasser Körpertemperatur hat °C B702-002&BDC © 12-2012 3 Status Boilerheizung prüfen: LED leuchtet blau, Boilerheizung ist an Ergebni

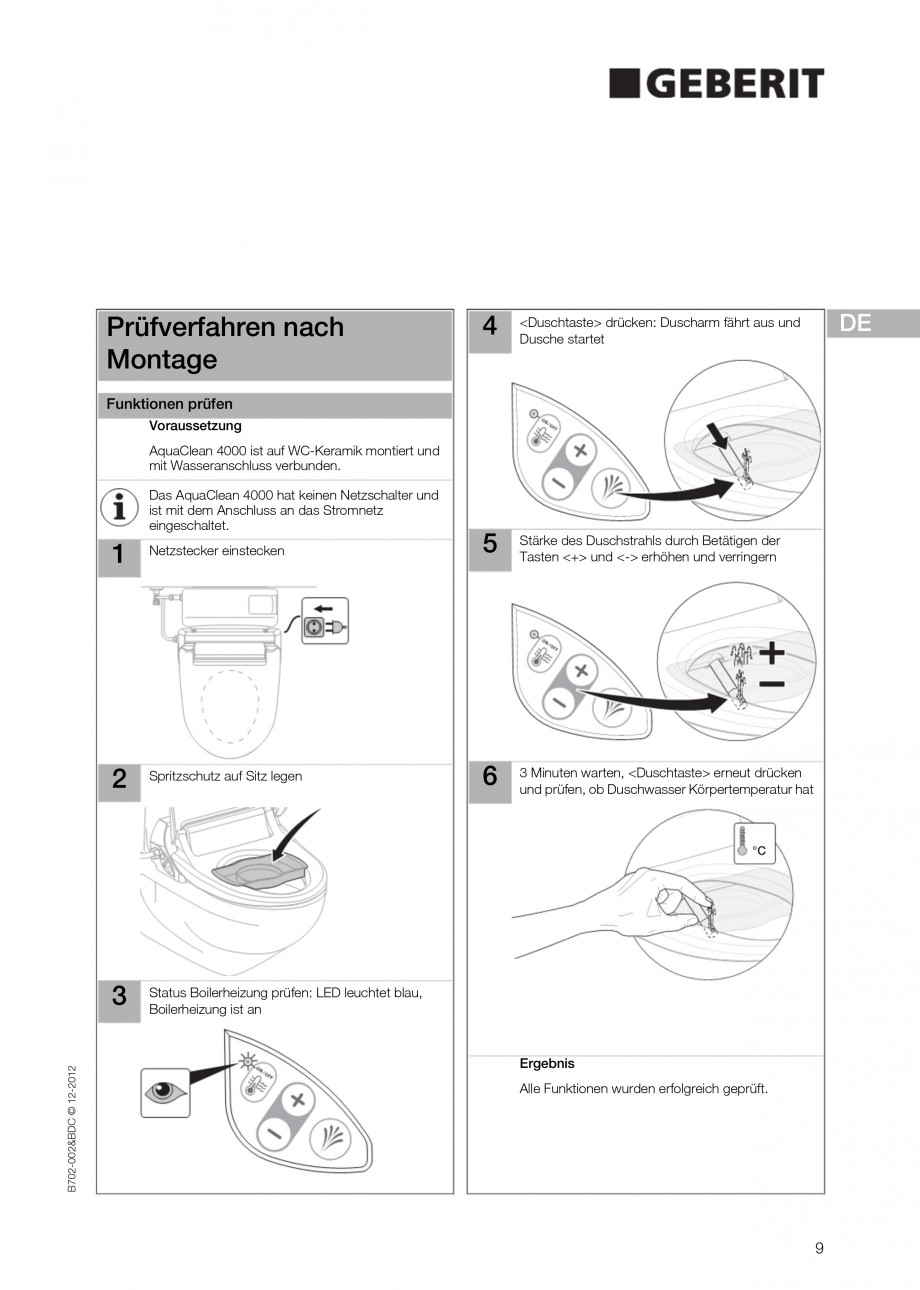

Pagina 9-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 10 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

s Alle Funktionen wurden erfolgreich geprüft. 9 Erstinbetriebnahme Abnahme AquaClean 4000 in Betrieb nehmen AquaClean 4000 dem Kunden übergeben Voraussetzung Funktionen wurden erfolgreich geprüft. 1 Voraussetzung AquaClean 4000 ist betriebsbereit. Spritzschutz entfernen Kunde über die Bedienung instruieren 3 4 2 1 2 Endkundenunterlagen dem Kunden übergeben Servicehinweise und Reinigungshinweise dem Kunden erklären Mit dem Kunden die Garantiekarte ausfüllen (Endkundenunterlagen) und an Geberit senden AquaClean 4000 reinigen Ergebnis B702-002&BDC © 12-2012 AquaClean 4000 ist betriebsbereit. 10 Safety Explanation of symbols Symbol Importance Target group and qualification DANGER The Geberit product is only allowed to be mounted by a trained plumber in accordance with the installation instructions and the safety regulations. Refers to an immediately dangerous situation that will cause serious injury or death. CAUTION Refers to a potentially dangerous

Pagina 10-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

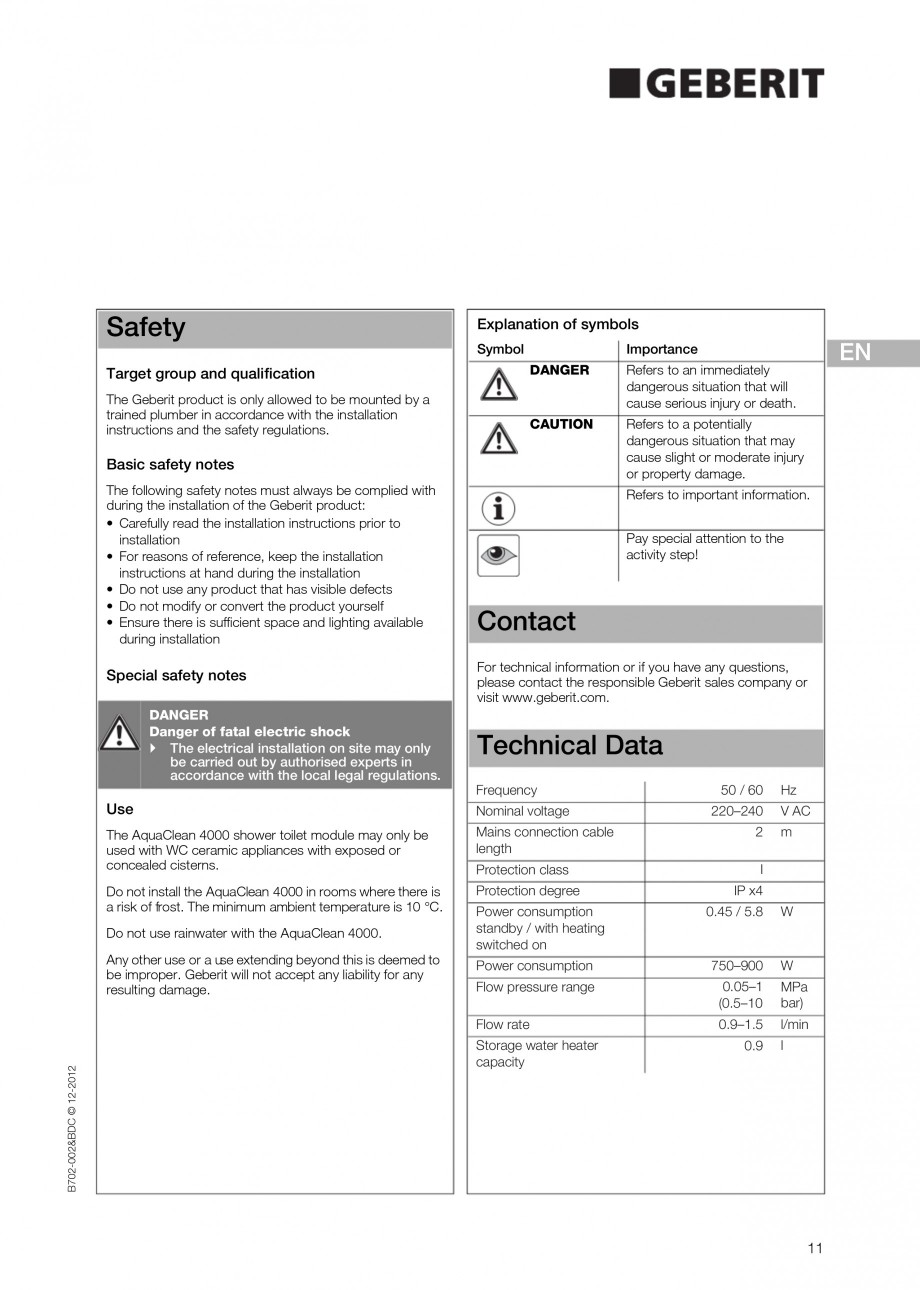

Pagina 11 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

situation that may cause slight or moderate injury or property damage. Basic safety notes The following safety notes must always be complied with during the installation of the Geberit product: • Carefully read the installation instructions prior to installation • For reasons of reference, keep the installation instructions at hand during the installation • Do not use any product that has visible defects • Do not modify or convert the product yourself • Ensure there is sufficient space and lighting available during installation Special safety notes DANGER Danger of fatal electric shock The electrical installation on site may only be carried out by authorised experts in accordance with the local legal regulations. Refers to important information. Pay special attention to the activity step! Contact For technical information or if you have any questions, please contact the responsible Geberit sales company or visit www.geberit.com. Technical Data Frequency Use Nominal vol

Pagina 11-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

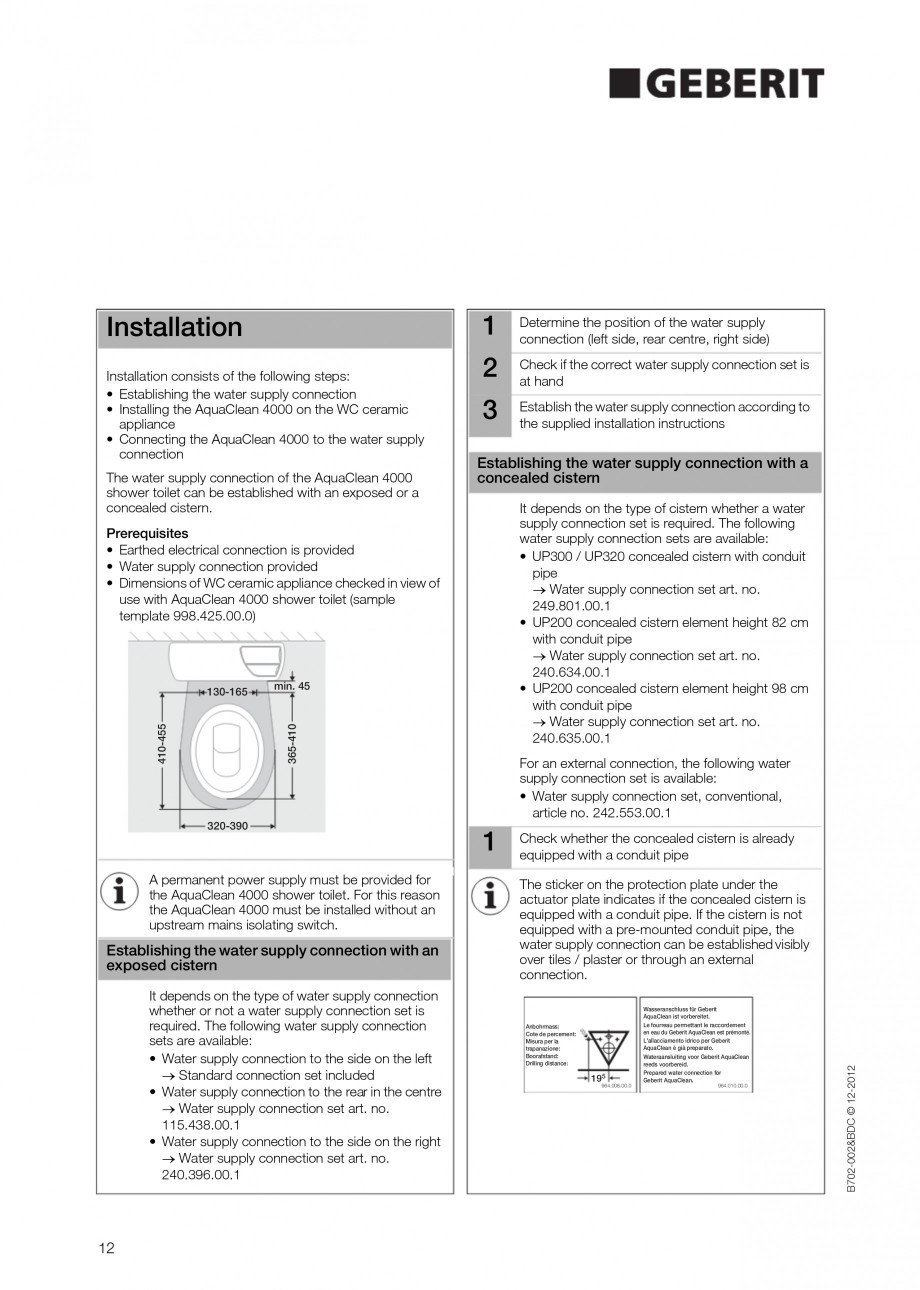

Pagina 12 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

tage The AquaClean 4000 shower toilet module may only be used with WC ceramic appliances with exposed or concealed cisterns. Mains connection cable length Do not install the AquaClean 4000 in rooms where there is a risk of frost. The minimum ambient temperature is 10 °C. Protection degree Protection class 2 Hz V AC m I IP x4 B702-002&BDC © 12-2012 Any other use or a use extending beyond this is deemed to be improper. Geberit will not accept any liability for any resulting damage. 0.45 / 5.8 W Power consumption 750–900 W Flow pressure range 0.05–1 (0.5–10 Flow rate Do not use rainwater with the AquaClean 4000. Power consumption standby / with heating switched on 50 / 60 220–240 0.9–1.5 Storage water heater capacity 0.9 MPa bar) l/min l 11 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 1 Installation consists of the following steps: • Establishing the water supply connection • Installing the AquaClea

Pagina 12-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

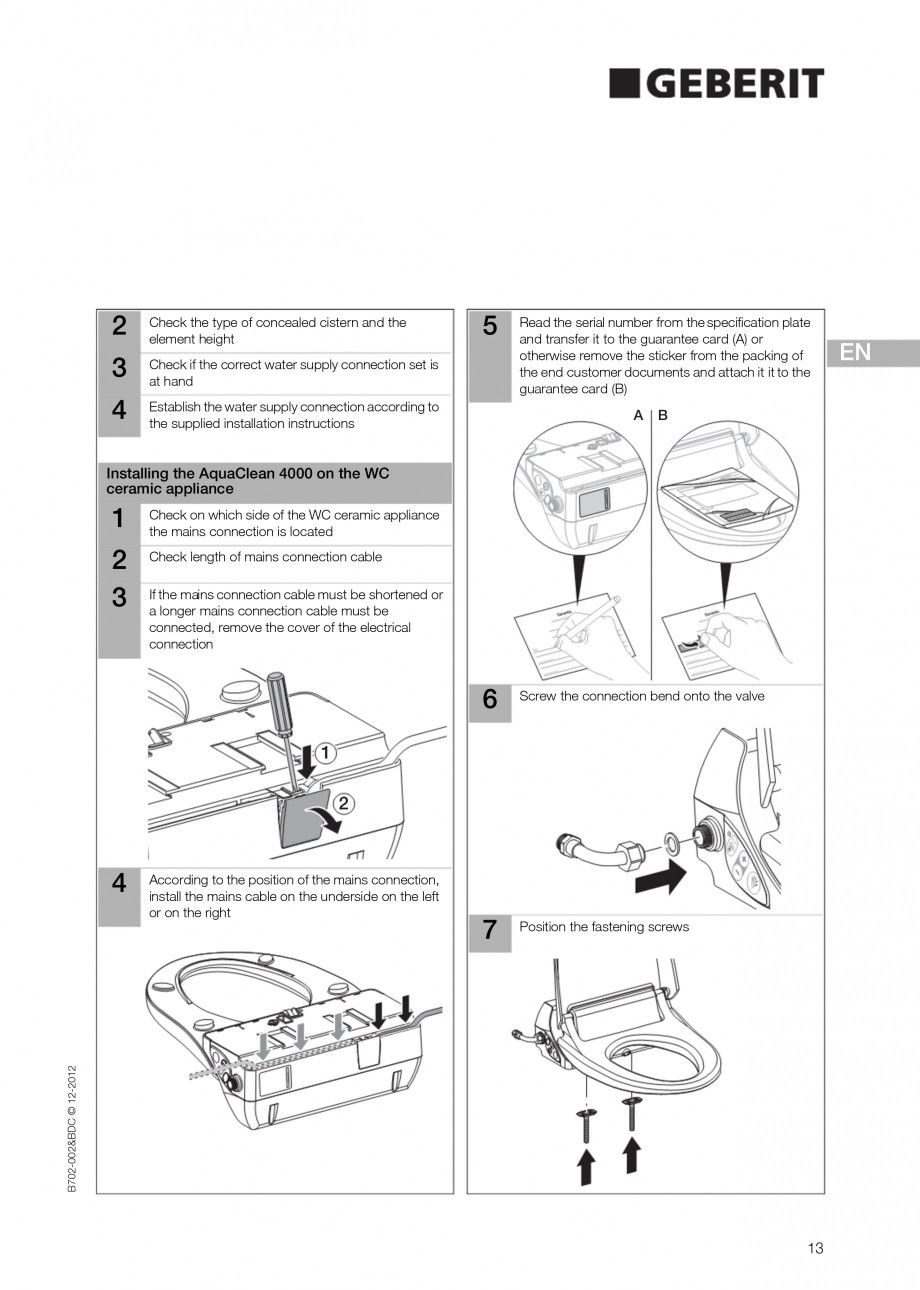

Pagina 13 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

n 4000 on the WC ceramic appliance • Connecting the AquaClean 4000 to the water supply connection The water supply connection of the AquaClean 4000 shower toilet can be established with an exposed or a concealed cistern. Determine the position of the water supply connection (left side, rear centre, right side) 2 Check if the correct water supply connection set is at hand 3 Establish the water supply connection according to the supplied installation instructions Establishing the water supply connection with a concealed cistern It depends on the type of cistern whether a water supply connection set is required. The following water supply connection sets are available: • UP300 / UP320 concealed cistern with conduit pipe → Water supply connection set art. no. 249.801.00.1 • UP200 concealed cistern element height 82 cm with conduit pipe → Water supply connection set art. no. 240.634.00.1 • UP200 concealed cistern element height 98 cm with conduit pipe → Water supply conn

Pagina 13-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

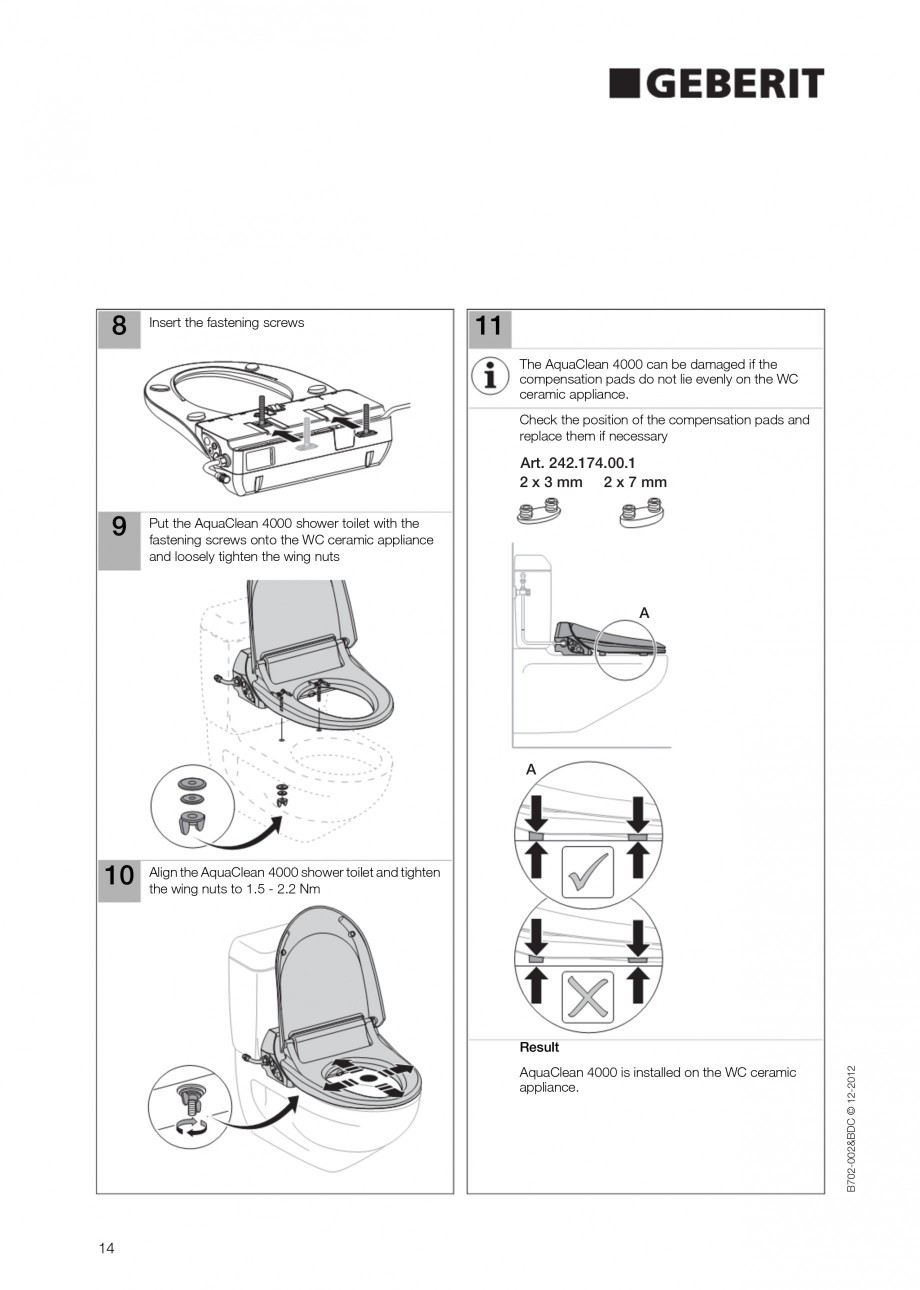

Pagina 14 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

ection set art. no. 240.635.00.1 Prerequisites • Earthed electrical connection is provided • Water supply connection provided • Dimensions of WC ceramic appliance checked in view of use with AquaClean 4000 shower toilet (sample template 998.425.00.0) min. 45 365-410 410-455 130-165 320-390 A permanent power supply must be provided for the AquaClean 4000 shower toilet. For this reason the AquaClean 4000 must be installed without an upstream mains isolating switch. Establishing the water supply connection with an exposed cistern It depends on the type of water supply connection whether or not a water supply connection set is required. The following water supply connection sets are available: • Water supply connection to the side on the left → Standard connection set included • Water supply connection to the rear in the centre → Water supply connection set art. no. 115.438.00.1 • Water supply connection to the side on the right → Water supply connection set art.

Pagina 14-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 15 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

no. 240.396.00.1 12 For an external connection, the following water supply connection set is available: • Water supply connection set, conventional, article no. 242.553.00.1 1 Check whether the concealed cistern is already equipped with a conduit pipe The sticker on the protection plate under the actuator plate indicates if the concealed cistern is equipped with a conduit pipe. If the cistern is not equipped with a pre-mounted conduit pipe, the water supply connection can be established visibly over tiles / plaster or through an external connection. Anbohrmass: Cote de percement: Misura per la trapanazione: Boorafstand: Drilling distance: 19 5 964.006.00.0 Wasseranschluss für Geberit AquaClean ist vorbereitet. Le fourreau permettant le raccordement en eau du Geberit AquaClean est prémonté. L'allacciamento idrico per Geberit AquaClean è già preparato. Wateraansluiting voor Geberit AquaClean reeds voorbereid. Prepared water connection for Geberit AquaClean. 964.010.00.0 B

Pagina 15-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

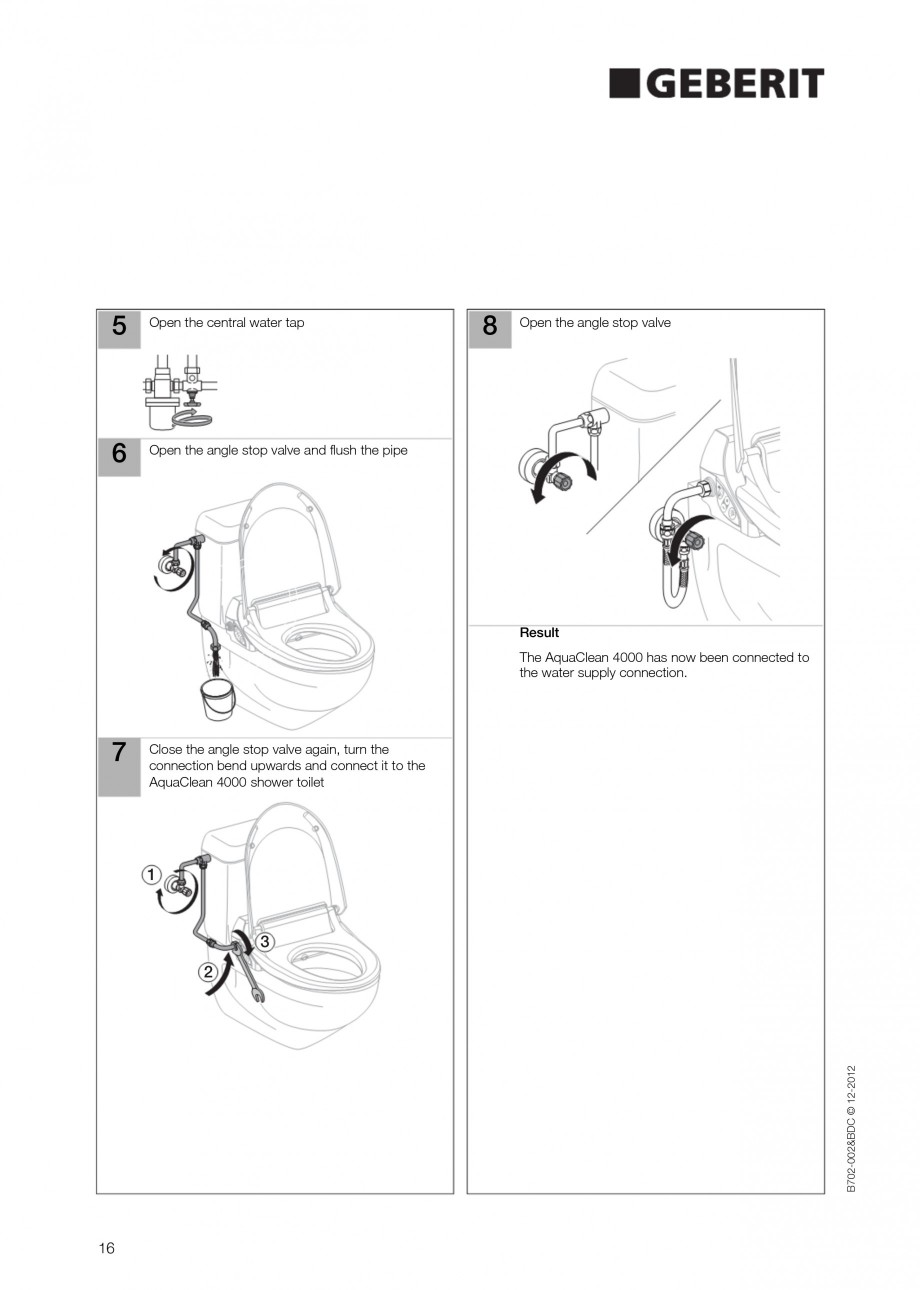

Pagina 16 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

702-002&BDC © 12-2012 Installation 2 Check the type of concealed cistern and the element height 3 Check if the correct water supply connection set is at hand 4 Establish the water supply connection according to the supplied installation instructions 5 Read the serial number from the specification plate and transfer it to the guarantee card (A) or otherwise remove the sticker from the packing of the end customer documents and attach it it to the guarantee card (B) A B Installing the AquaClean 4000 on the WC ceramic appliance 1 Check on which side of the WC ceramic appliance the mains connection is located 2 3 Check length of mains connection cable If the mains connection cable must be shortened or a longer mains connection cable must be connected, remove the cover of the electrical connection 6 Screw the connection bend onto the valve 7 Position the fastening screws 1 2 According to the position of the mains connection, install the mains cable on the underside on

Pagina 16-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

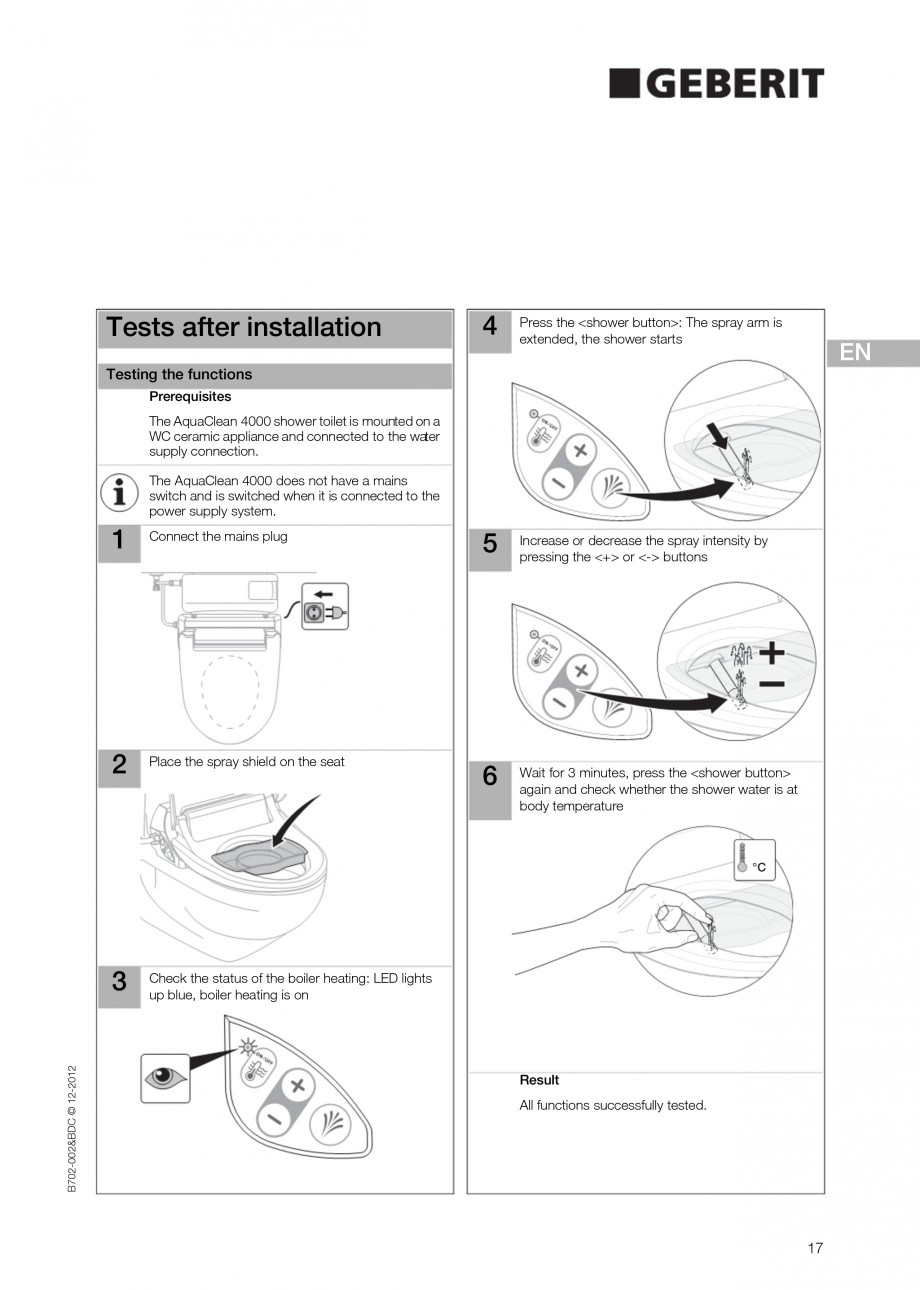

Pagina 17 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

the left or on the right B702-002&BDC © 12-2012 4 13 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 8 Insert the fastening screws 11 The AquaClean 4000 can be damaged if the compensation pads do not lie evenly on the WC ceramic appliance. Check the position of the compensation pads and replace them if necessary Art. 242.174.00.1 2 x 3 mm 2 x 7 mm 9 Put the AquaClean 4000 shower toilet with the fastening screws onto the WC ceramic appliance and loosely tighten the wing nuts A A 10 Align the AquaClean 4000 shower toilet and tighten the wing nuts to 1.5 - 2.2 Nm AquaClean 4000 is installed on the WC ceramic appliance. 14 B702-002&BDC © 12-2012 Result 2 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Measure the water supply connection 3 Connecting the AquaClean 4000 to the water supply connection Connect the water supply connection to the connector bend The AquaClean 4000 sho

Pagina 17-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

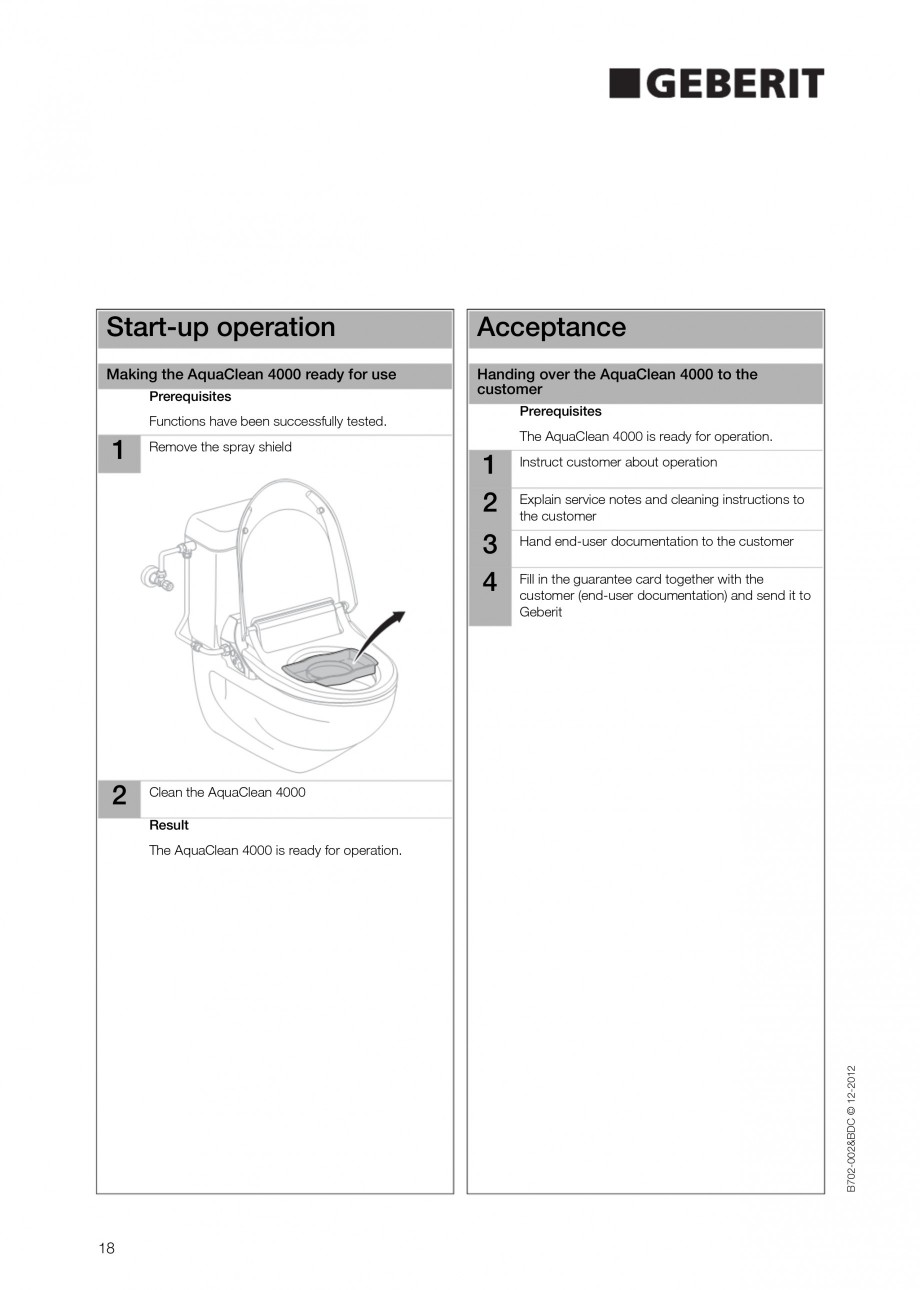

Pagina 18 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

wer toilet is connected in different ways, depending on the type of water supply connection of the concealed or exposed cistern. Prerequisites Water supply connection of concealed or exposed cistern has been established. With concealed cisterns, the AquaClean 4000 shower toilet can be connected to the angle stop valve according to the installation instructions supplied with the water supply connection set. 1 3 2 With exposed cisterns, the AquaClean 4000 shower toilet can be connected to the angle stop valve according to the following steps or to the installation instructions supplied with the water supply connection set. 1 4 Loosen the connection bend of the AquaClean 4000 and turn it downwards Close the central water tap B702-002&BDC © 12-2012 1 2 15 5 Open the central water tap 6 Open the angle stop valve and flush the pipe 8 Open the angle stop valve Result The AquaClean 4000 has now been connected to the water supply connection. 7 Close the angle stop valve ag

Pagina 18-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 19 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

ain, turn the connection bend upwards and connect it to the AquaClean 4000 shower toilet 1 3 B702-002&BDC © 12-2012 2 16 Tests after installation 4 5 Increase or decrease the spray intensity by pressing the <+> or <-> buttons 6 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Press the : The spray arm is extended, the shower starts Wait for 3 minutes, press the again and check whether the shower water is at body temperature Testing the functions Prerequisites The AquaClean 4000 shower toilet is mounted on a WC ceramic appliance and connected to the water supply connection. The AquaClean 4000 does not have a mains switch and is switched when it is connected to the power supply system. 1 Connect the mains plug 2 Place the spray shield on the seat °C B702-002&BDC © 12-2012 3 Check the status of the boiler heating: LED lights up blue, boiler heating is on Result All functions successfully tes

Pagina 19-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 20 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

ted. 17 Start-up operation Acceptance Making the AquaClean 4000 ready for use Handing over the AquaClean 4000 to the customer Prerequisites Prerequisites Functions have been successfully tested. 1 The AquaClean 4000 is ready for operation. Remove the spray shield Instruct customer about operation 3 4 2 1 2 Hand end-user documentation to the customer Explain service notes and cleaning instructions to the customer Fill in the guarantee card together with the customer (end-user documentation) and send it to Geberit Clean the AquaClean 4000 Result B702-002&BDC © 12-2012 The AquaClean 4000 is ready for operation. 18 Sécurité Explication des symboles Symbole Signification Groupe cible et qualification DANGER Le produit Geberit ne doit être monté que par un installateur sanitaire possédant la formation adéquate, dans le respect des instructions de montage et des consignes de sécurité. Signale une situation de danger immédiat entraînant la mort ou de g

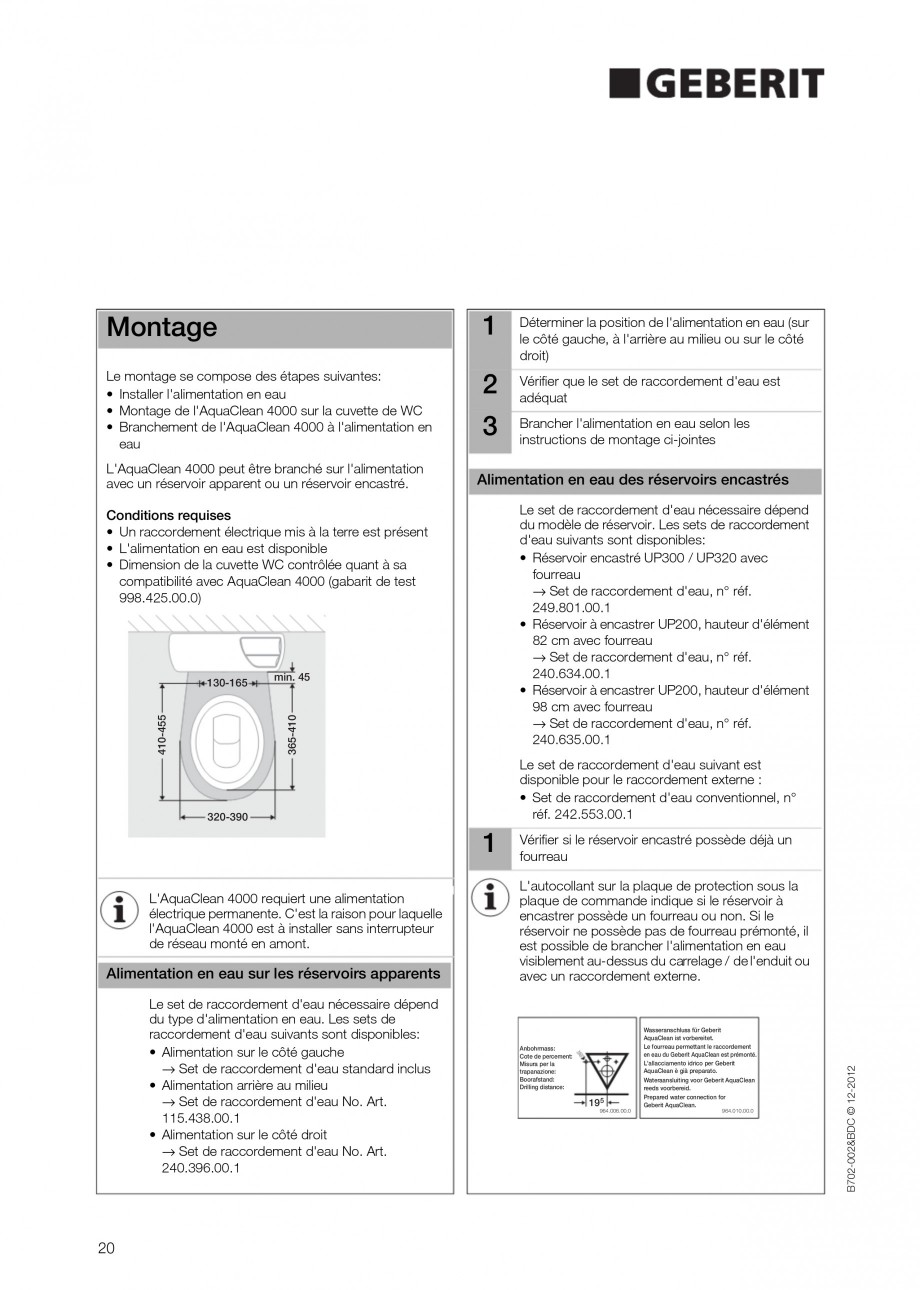

Pagina 20-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

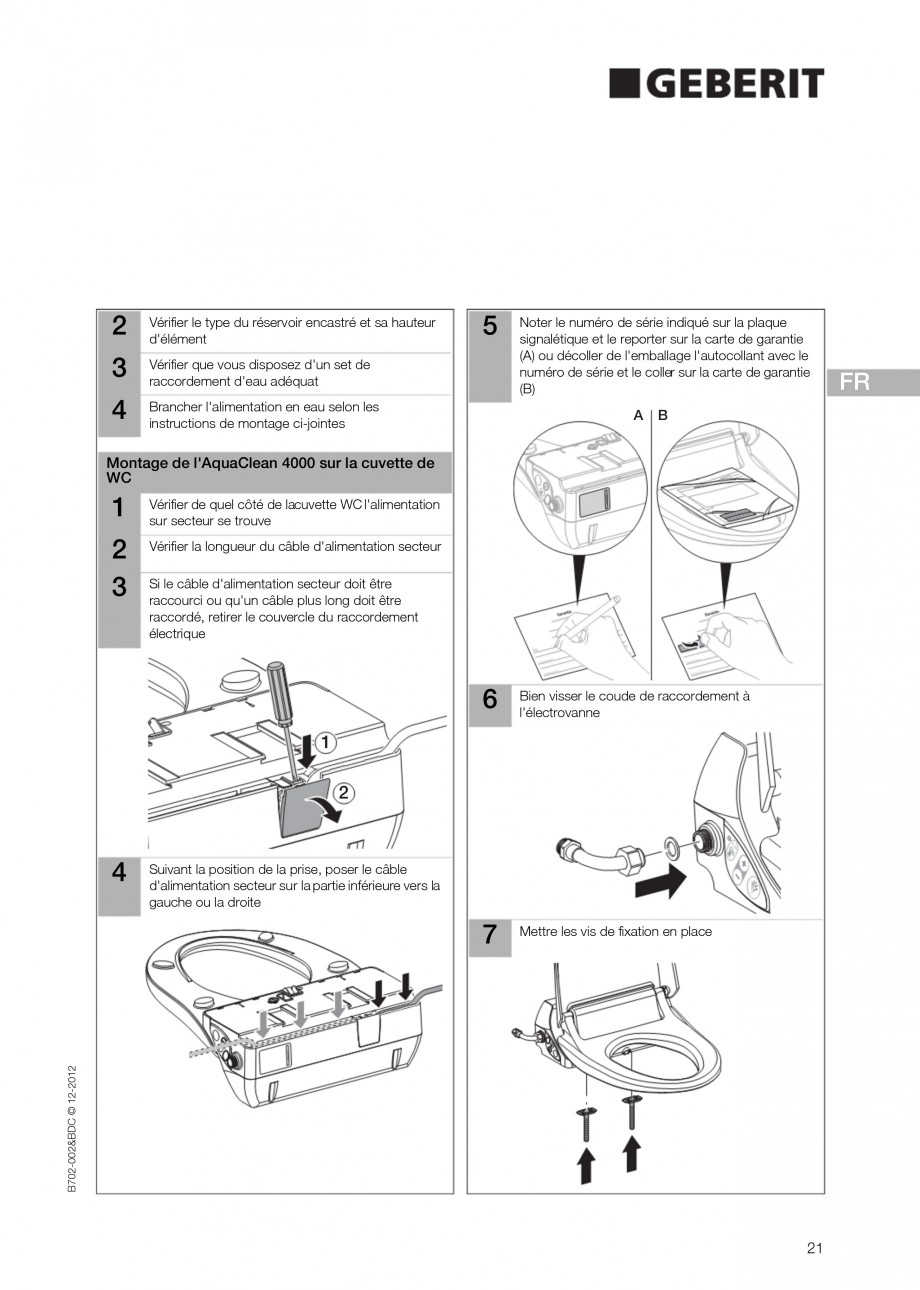

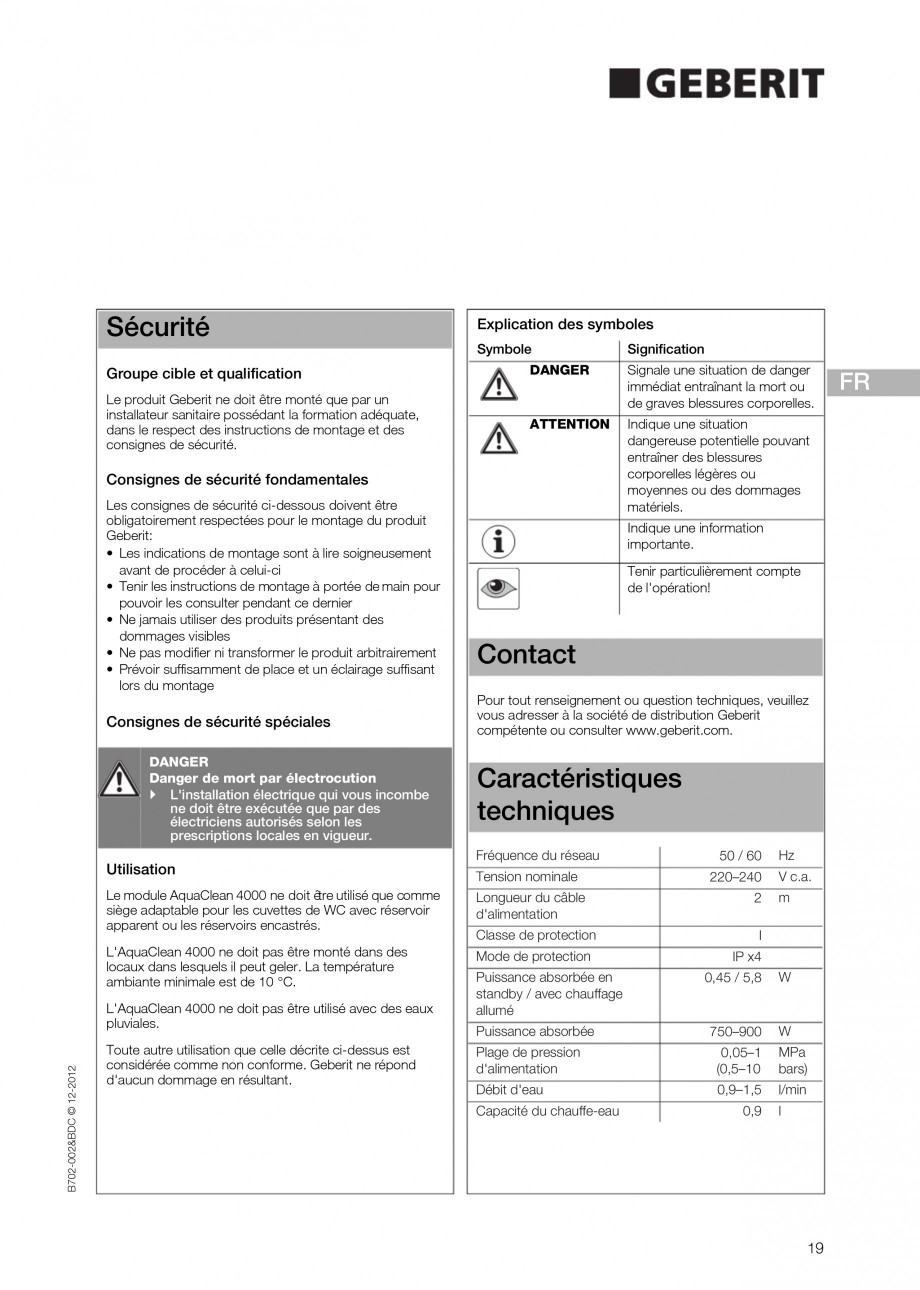

Pagina 21 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

raves blessures corporelles. ATTENTION Indique une situation dangereuse potentielle pouvant entraîner des blessures corporelles légères ou moyennes ou des dommages matériels. Consignes de sécurité fondamentales Les consignes de sécurité ci-dessous doivent être obligatoirement respectées pour le montage du produit Geberit: • Les indications de montage sont à lire soigneusement avant de procéder à celui-ci • Tenir les instructions de montage à portée de main pour pouvoir les consulter pendant ce dernier • Ne jamais utiliser des produits présentant des dommages visibles • Ne pas modifier ni transformer le produit arbitrairement • Prévoir suffisamment de place et un éclairage suffisant lors du montage Consignes de sécurité spéciales DANGER Danger de mort par électrocution L'installation électrique qui vous incombe ne doit être exécutée que par des électriciens autorisés selon les prescriptions locales en vigueur. Indique une information importante

Pagina 21-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 22 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

. Tenir particulièrement compte de l'opération! Contact Pour tout renseignement ou question techniques, veuillez vous adresser à la société de distribution Geberit compétente ou consulter www.geberit.com. Caractéristiques techniques Fréquence du réseau Utilisation Tension nominale Le module AquaClean 4000 ne doit ê utilisé que comme tre siège adaptable pour les cuvettes de WC avec réservoir apparent ou les réservoirs encastrés. Longueur du câble d'alimentation L'AquaClean 4000 ne doit pas être monté dans des locaux dans lesquels il peut geler. La température ambiante minimale est de 10 °C. Mode de protection B702-002&BDC © 12-2012 L'AquaClean 4000 ne doit pas être utilisé avec des eaux pluviales. Toute autre utilisation que celle décrite ci-dessus est considérée comme non conforme. Geberit ne répond d'aucun dommage en résultant. Classe de protection Puissance absorbée en standby / avec chauffage allumé Puissance absorbée 50 / 60 220–240 2 H

Pagina 22-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

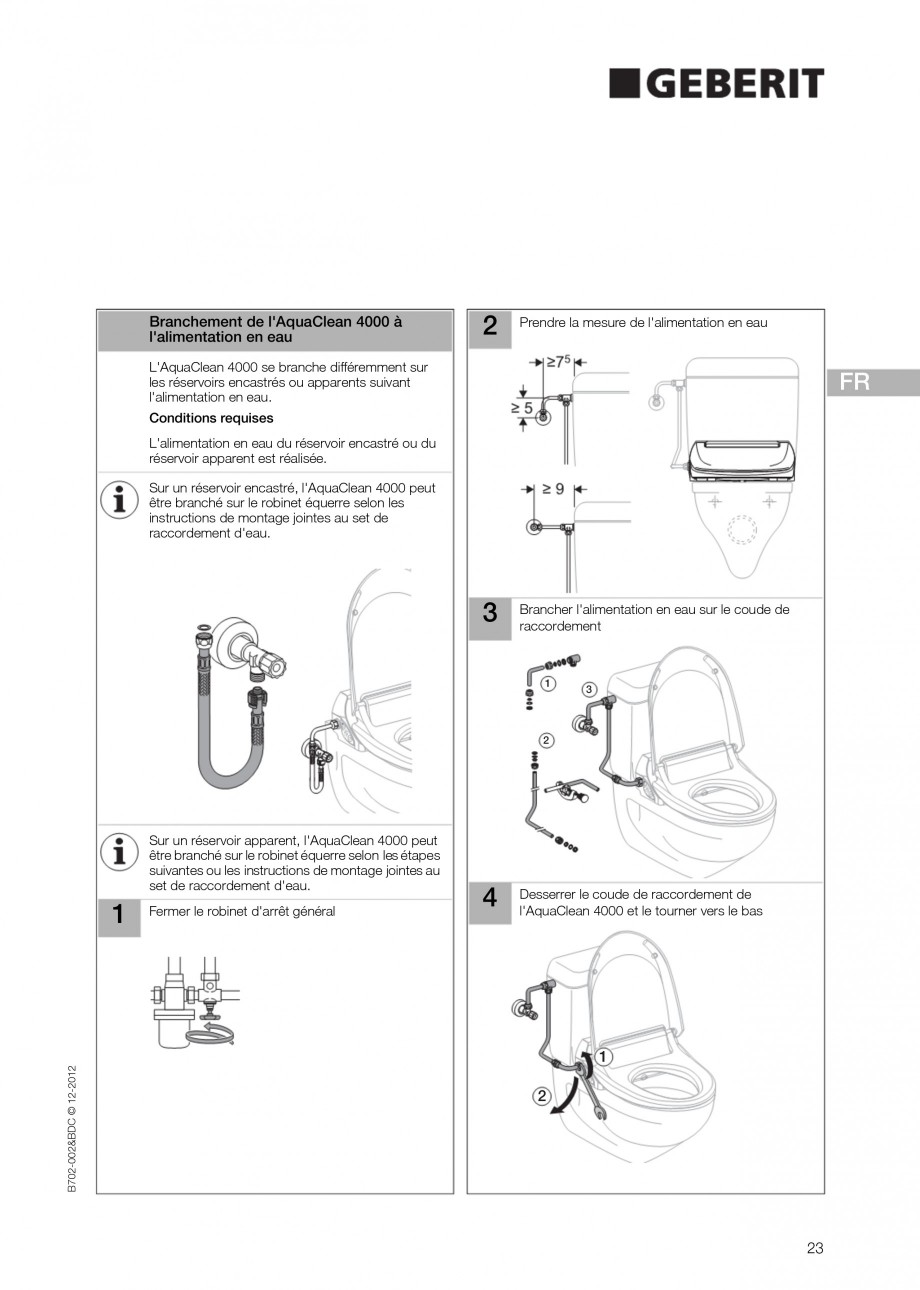

Pagina 23 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

z V c.a. m I IP x4 0,45 / 5,8 750–900 W W Plage de pression d'alimentation 0,05–1 (0,5–10 MPa bars) Débit d'eau 0,9–1,5 l/min Capacité du chauffe-eau 0,9 l 19 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Montage 1 Déterminer la position de l'alimentation en eau (sur le côté gauche, à l'arrière au milieu ou sur le côté droit) Le montage se compose des étapes suivantes: • Installer l'alimentation en eau • Montage de l'AquaClean 4000 sur la cuvette de WC • Branchement de l'AquaClean 4000 à l'alimentation en eau 2 Vérifier que le set de raccordement d'eau est adéquat 3 Brancher l'alimentation en eau selon les instructions de montage ci-jointes Alimentation en eau des réservoirs encastrés Le set de raccordement d'eau nécessaire dépend du modèle de réservoir. Les sets de raccordement d'eau suivants sont disponibles: • Réservoir encastré UP300 / UP320 avec fourreau → Set de raccordemen

Pagina 23-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

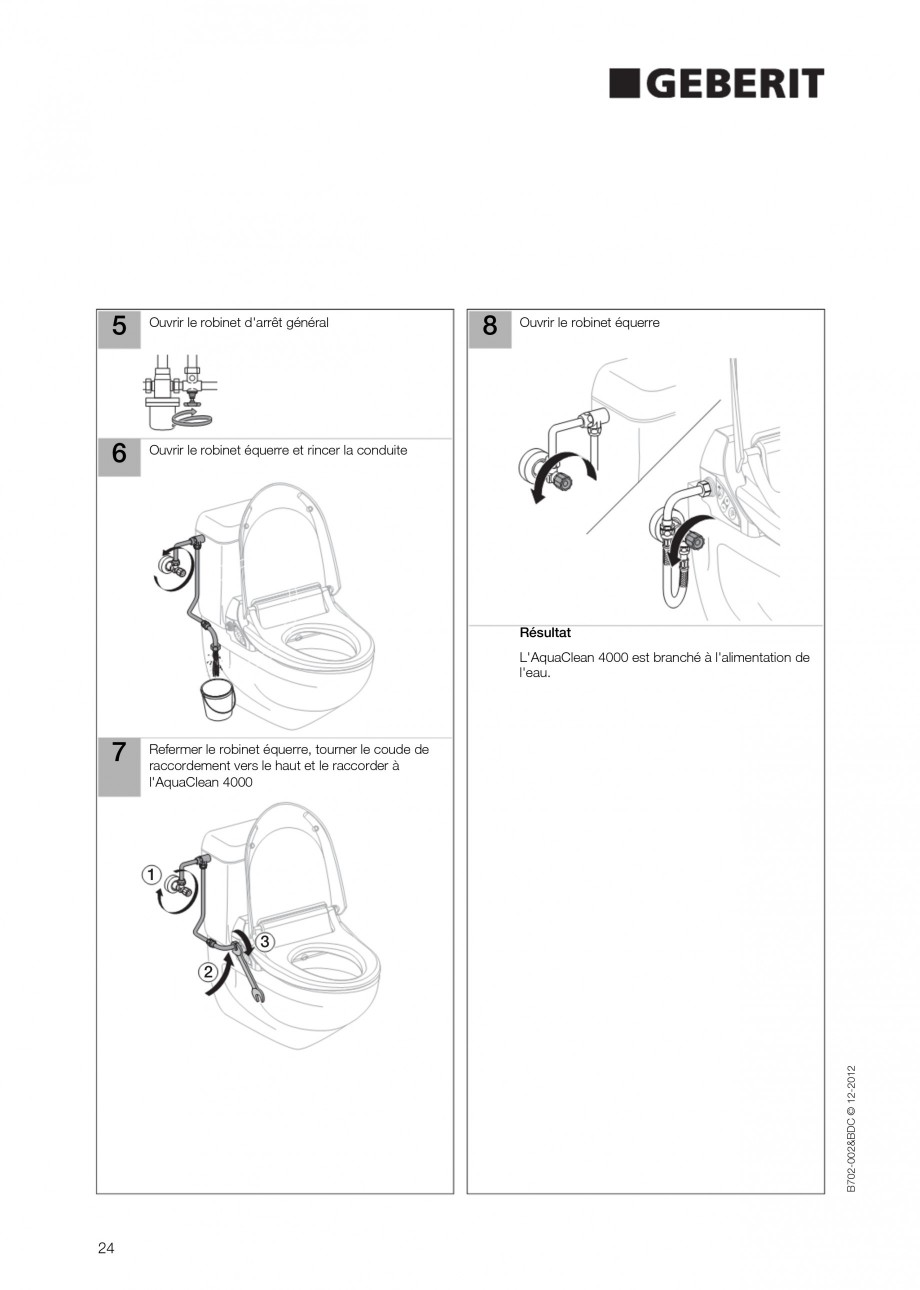

Pagina 24 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

t d'eau, n° réf. 249.801.00.1 • Réservoir à encastrer UP200, hauteur d'élément 82 cm avec fourreau → Set de raccordement d'eau, n° réf. 240.634.00.1 • Réservoir à encastrer UP200, hauteur d'élément 98 cm avec fourreau → Set de raccordement d'eau, n° réf. 240.635.00.1 Conditions requises • Un raccordement électrique mis à la terre est présent • L'alimentation en eau est disponible • Dimension de la cuvette WC contrôlée quant à sa compatibilité avec AquaClean 4000 (gabarit de test 998.425.00.0) min. 45 365-410 410-455 130-165 Le set de raccordement d'eau suivant est disponible pour le raccordement externe : • Set de raccordement d'eau conventionnel, n° réf. 242.553.00.1 320-390 1 L'AquaClean 4000 requiert une alimentation électrique permanente. C'est la raison pour laquelle l'AquaClean 4000 est à installer sans interrupteur de réseau monté en amont. Alimentation en eau sur les réservoirs apparents Le set de raccordement d'eau nécessai

Pagina 24-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

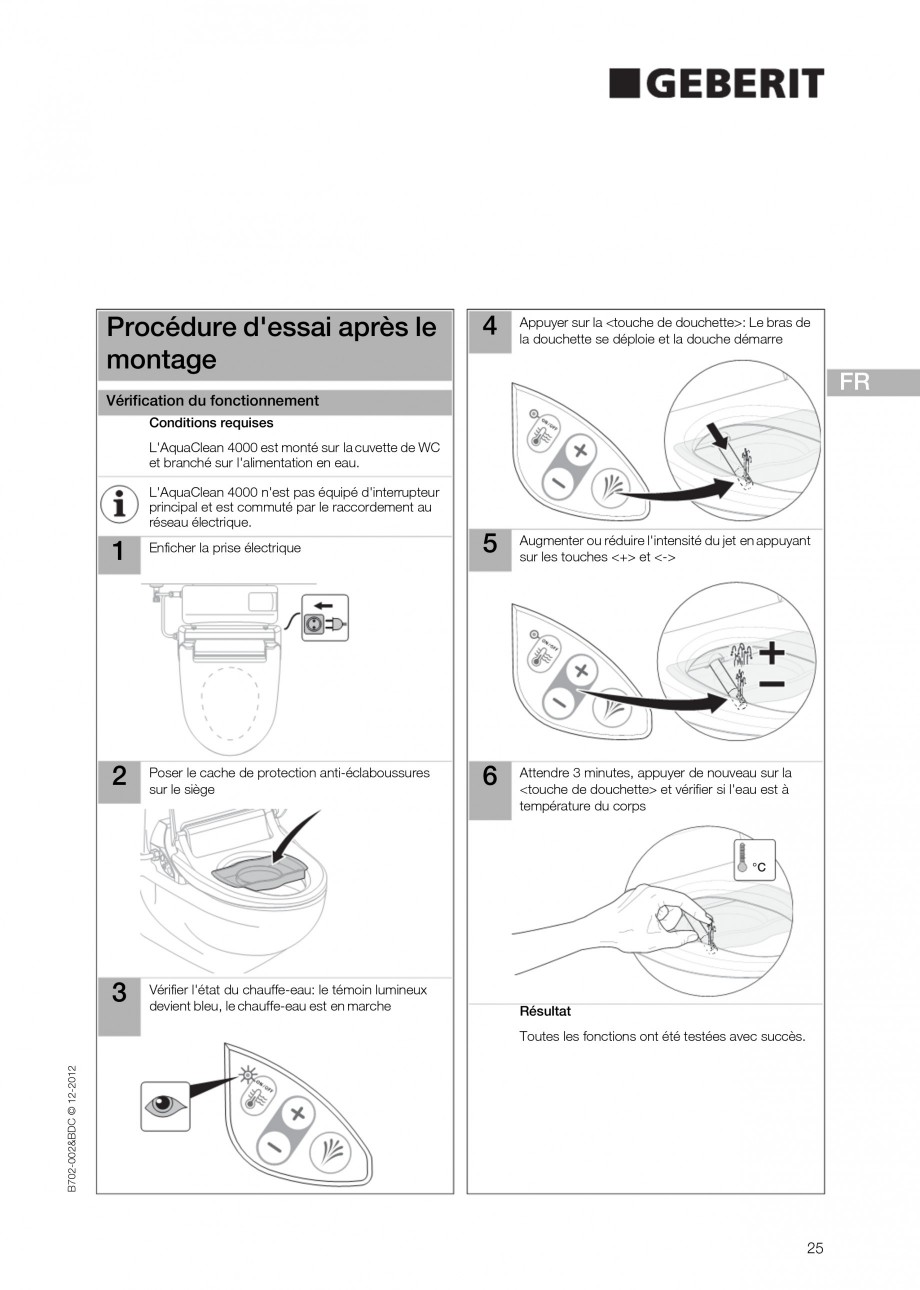

Pagina 25 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

re dépend du type d'alimentation en eau. Les sets de raccordement d'eau suivants sont disponibles: • Alimentation sur le côté gauche → Set de raccordement d'eau standard inclus • Alimentation arrière au milieu → Set de raccordement d'eau No. Art. 115.438.00.1 • Alimentation sur le côté droit → Set de raccordement d'eau No. Art. 240.396.00.1 20 Vérifier si le réservoir encastré possède déjà un fourreau L'autocollant sur la plaque de protection sous la plaque de commande indique si le réservoir à encastrer possède un fourreau ou non. Si le réservoir ne possède pas de fourreau prémonté, il est possible de brancher l'alimentation en eau visiblement au-dessus du carrelage / de l'enduit ou avec un raccordement externe. Anbohrmass: Cote de percement: Misura per la trapanazione: Boorafstand: Drilling distance: 19 5 964.006.00.0 Wasseranschluss für Geberit AquaClean ist vorbereitet. Le fourreau permettant le raccordement en eau du Geberit AquaClean est pré

Pagina 25-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 26 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

monté. L'allacciamento idrico per Geberit AquaClean è già preparato. Wateraansluiting voor Geberit AquaClean reeds voorbereid. Prepared water connection for Geberit AquaClean. 964.010.00.0 B702-002&BDC © 12-2012 L'AquaClean 4000 peut être branché sur l'alimentation avec un réservoir apparent ou un réservoir encastré. 2 Vérifier le type du réservoir encastré et sa hauteur d'élément 3 Vérifier que vous disposez d'un set de raccordement d'eau adéquat 4 Brancher l'alimentation en eau selon les instructions de montage ci-jointes 5 Noter le numéro de série indiqué sur la plaque signalétique et le reporter sur la carte de garantie (A) ou décoller de l'emballage l'autocollant avec le numéro de série et le coller sur la carte de garantie (B) A B Montage de l'AquaClean 4000 sur la cuvette de WC 1 Vérifier de quel côté de lacuvette WC l'alimentation sur secteur se trouve 2 3 Vérifier la longueur du câble d'alimentation secteur Si le câble d'alimentat

Pagina 26-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

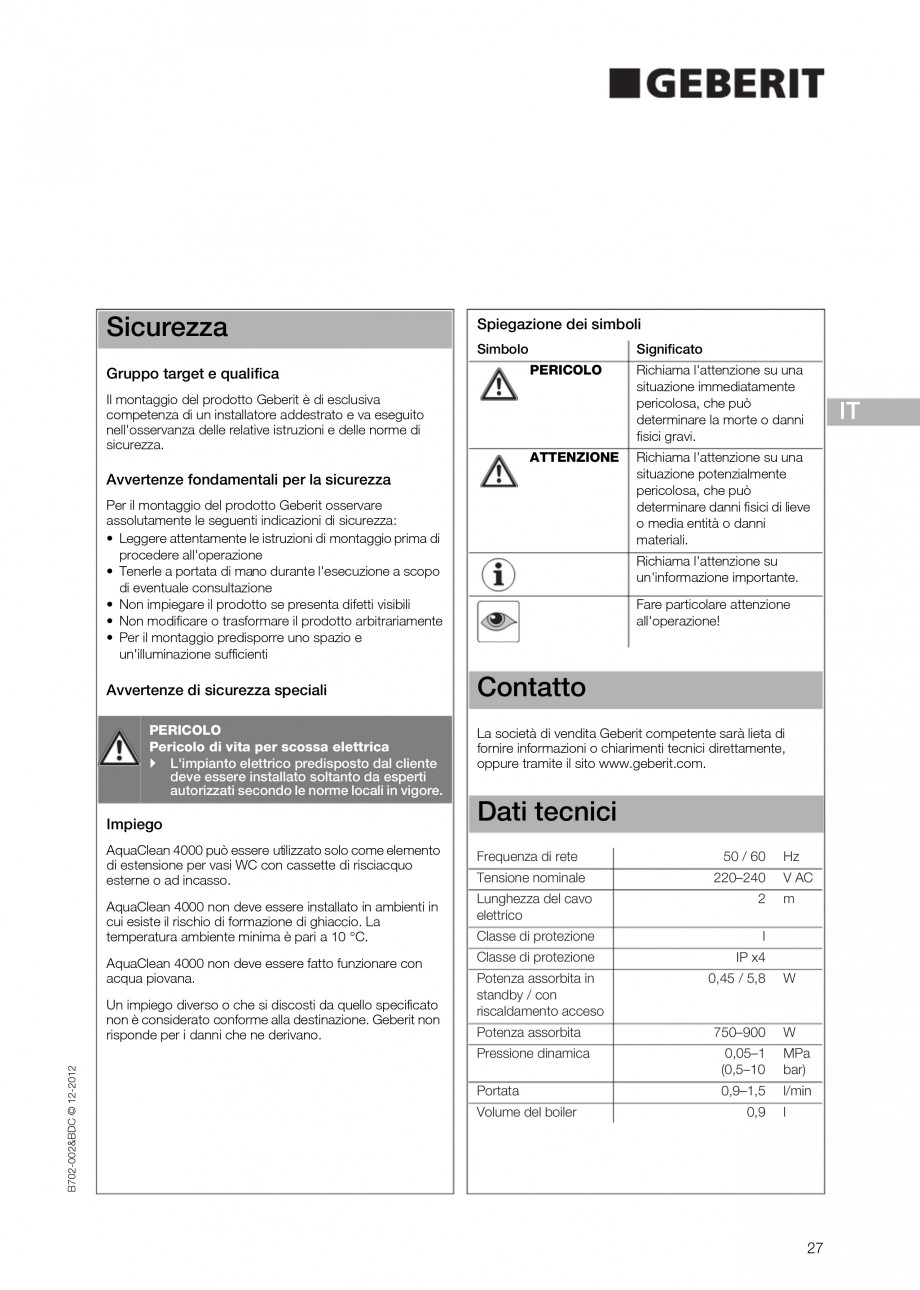

Pagina 27 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

ion secteur doit être raccourci ou qu'un câble plus long doit être raccordé, retirer le couvercle du raccordement électrique 6 Bien visser le coude de raccordement à l'électrovanne 7 Mettre les vis de fixation en place 1 2 Suivant la position de la prise, poser le câble d'alimentation secteur sur la partie inférieure vers la gauche ou la droite B702-002&BDC © 12-2012 4 21 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 8 Introduire les vis de fixation 11 Si les tampons d'égalisation ne sont pas positionnés de manière uniforme sur la céramique des WC, l'AquaClean 4000 peut être endommagé. Vérifier la position des tampons d'égalisation et les remplacer en cas de besoin Art. 242.174.00.1 2 x 3 mm 2 x 7 mm 9 Poser l'AquaClean 4000 avec vis de fixation sur la cuvette de WC et visser sans serrer les écrous à oreilles A A 10 Aligner l'AquaClean 4000 et serrer les écrous à oreilles à 1,5 - 2,2 Nm L'AquaClean

Pagina 27-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 28 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

4000 est monté sur la cuvette de WC. 22 B702-002&BDC © 12-2012 Résultat 2 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Prendre la mesure de l'alimentation en eau 3 Branchement de l'AquaClean 4000 à l'alimentation en eau Brancher l'alimentation en eau sur le coude de raccordement L'AquaClean 4000 se branche différemment sur les réservoirs encastrés ou apparents suivant l'alimentation en eau. Conditions requises L'alimentation en eau du réservoir encastré ou du réservoir apparent est réalisée. Sur un réservoir encastré, l'AquaClean 4000 peut être branché sur le robinet équerre selon les instructions de montage jointes au set de raccordement d'eau. 1 3 2 Sur un réservoir apparent, l'AquaClean 4000 peut être branché sur le robinet équerre selon les étapes suivantes ou les instructions de montage jointes au set de raccordement d'eau. 1 Fermer le robinet d'arrêt général 4 Desserrer le coude de raccordem

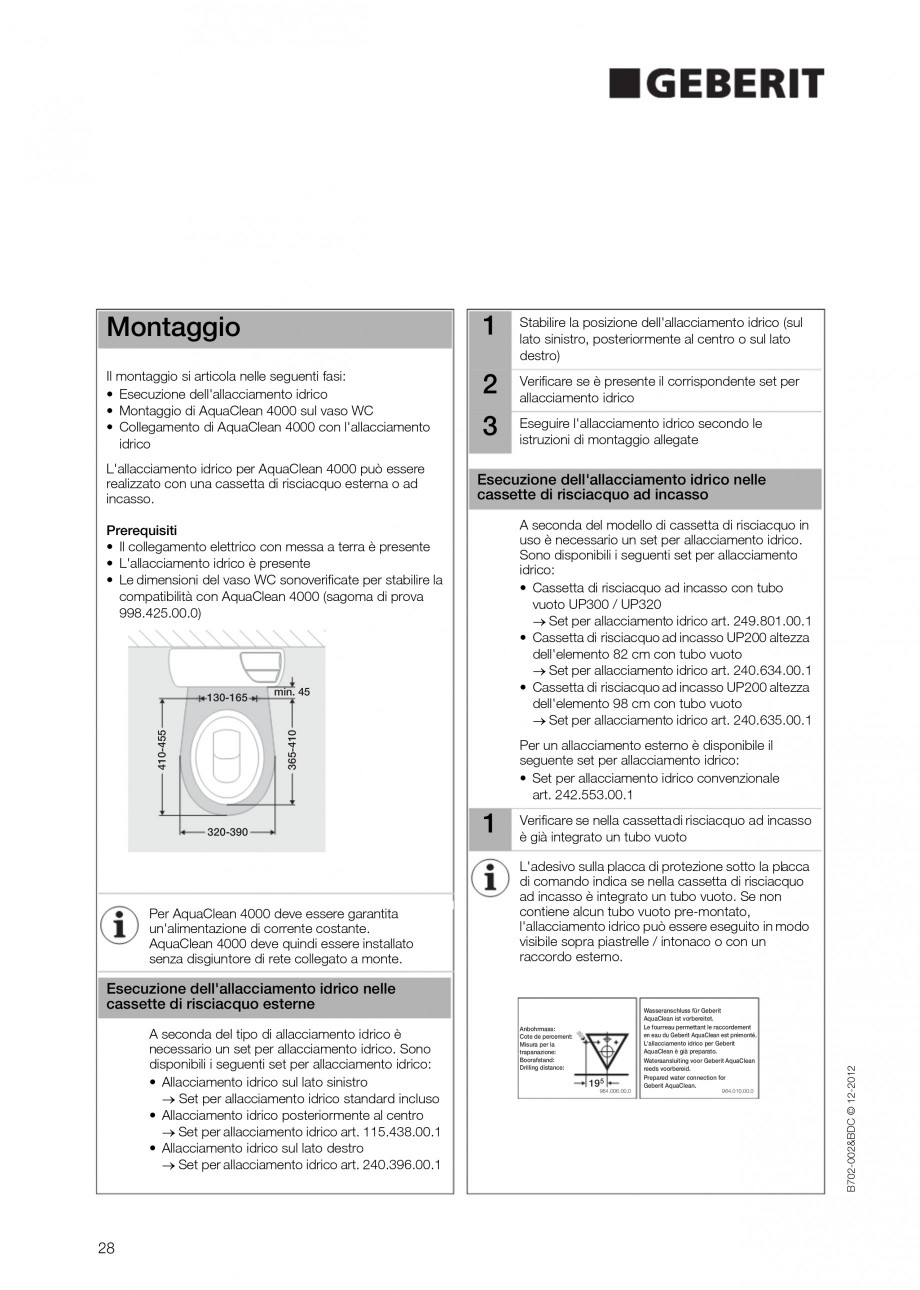

Pagina 28-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 29 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

ent de l'AquaClean 4000 et le tourner vers le bas B702-002&BDC © 12-2012 1 2 23 5 Ouvrir le robinet d'arrêt général 6 Ouvrir le robinet équerre et rincer la conduite 8 Ouvrir le robinet équerre Résultat L'AquaClean 4000 est branché à l'alimentation de l'eau. 7 Refermer le robinet équerre, tourner le coude de raccordement vers le haut et le raccorder à l'AquaClean 4000 1 3 B702-002&BDC © 12-2012 2 24 Procédure d'essai après le montage 4 Appuyer sur la : Le bras de la douchette se déploie et la douche démarre Vérification du fonctionnement Conditions requises L'AquaClean 4000 est monté sur la cuvette de WC et branché sur l'alimentation en eau. L'AquaClean 4000 n'est pas équipé d'interrupteur principal et est commuté par le raccordement au réseau électrique. 1 Enficher la prise électrique 5 Augmenter ou réduire l'intensité du jet en appuyant sur les touches <+> et <-> 2 Poser le cache de protection anti-éclabous

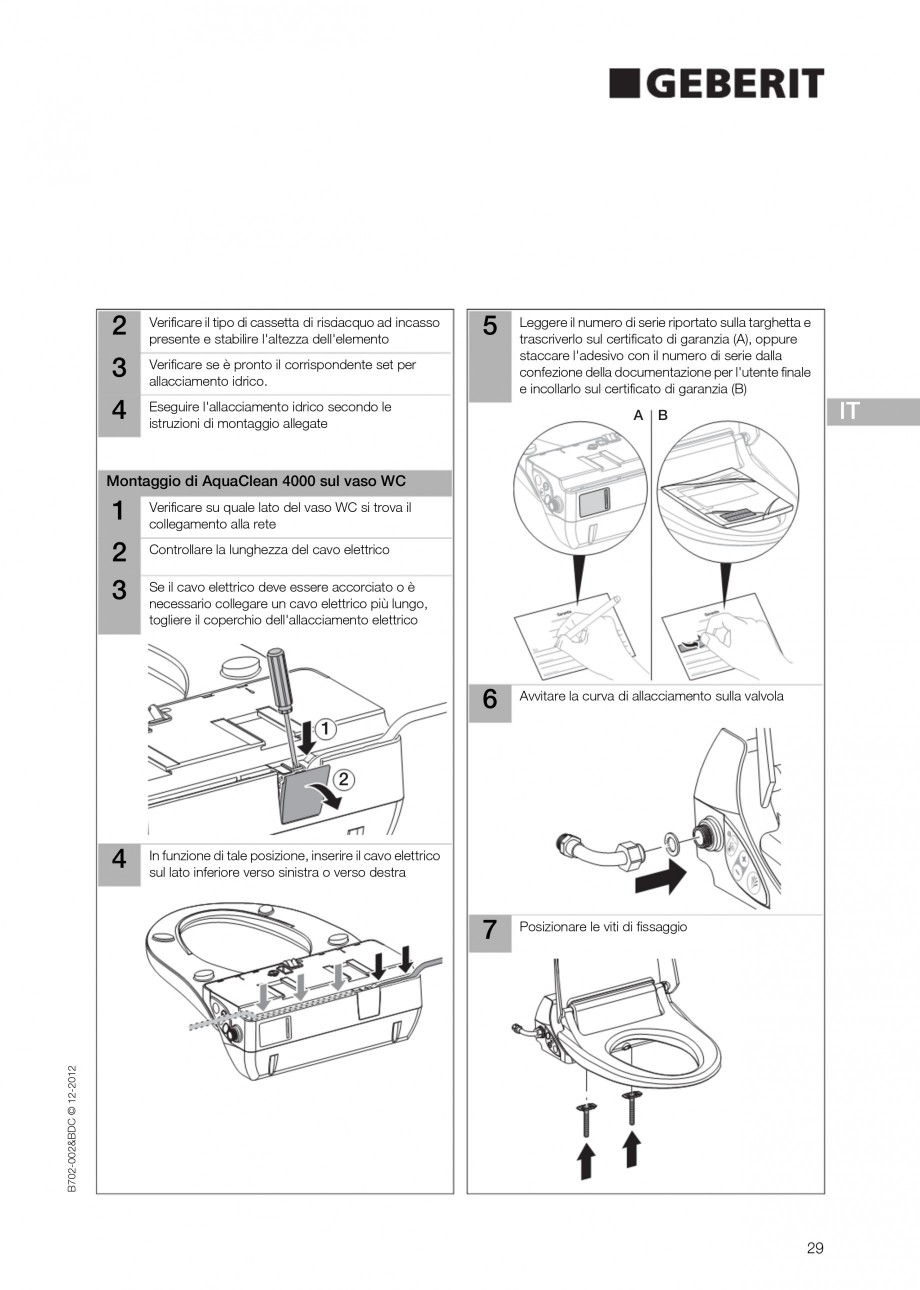

Pagina 29-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

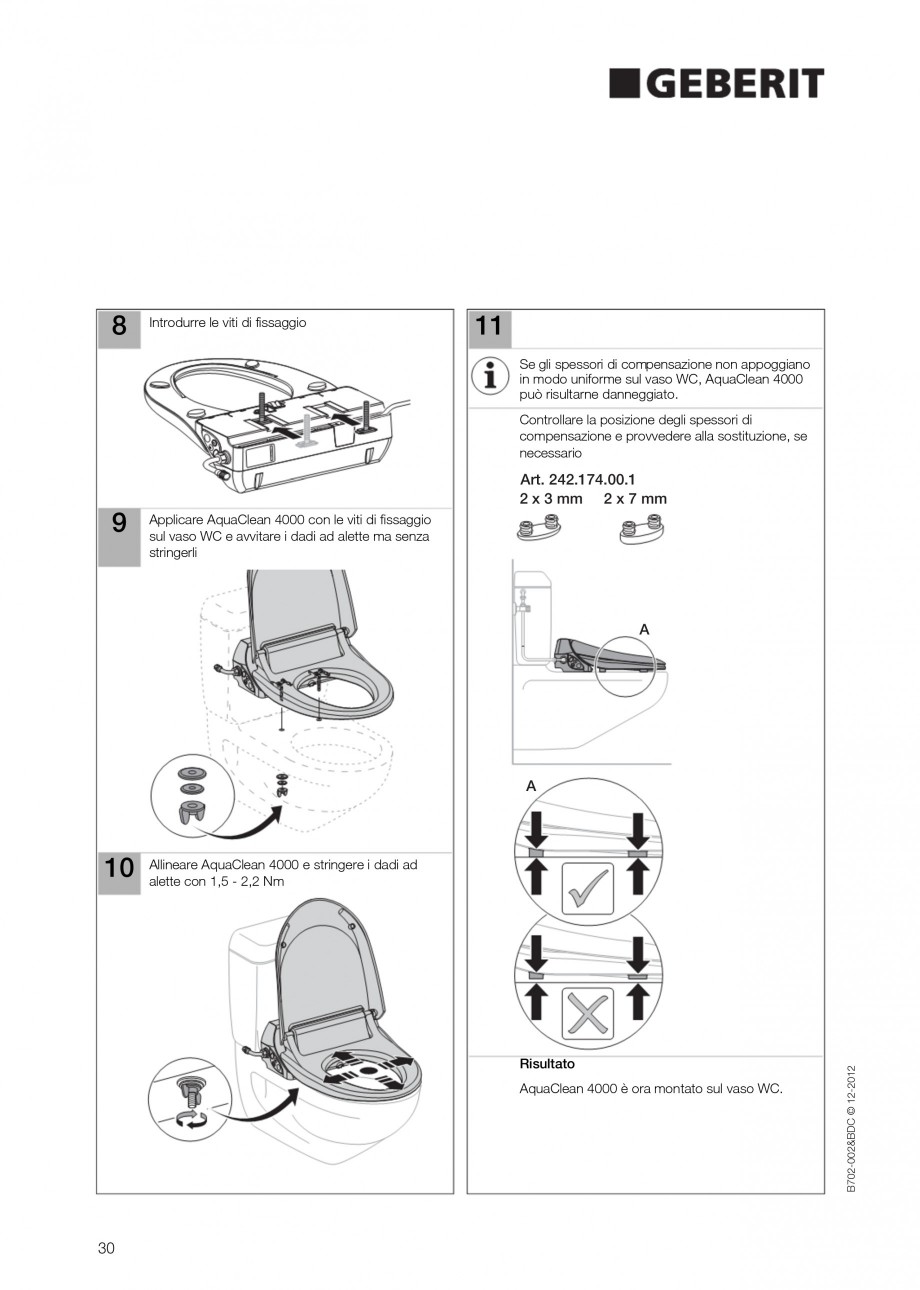

Pagina 30 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

sures sur le siège 6 Attendre 3 minutes, appuyer de nouveau sur la et vérifier si l'eau est à température du corps °C 3 Vérifier l'état du chauffe-eau: le témoin lumineux devient bleu, le chauffe-eau est en marche Résultat B702-002&BDC © 12-2012 Toutes les fonctions ont été testées avec succès. 25 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Première mise en route Réception Activer l'AquaClean 4000 pour l'utilisation Remettre l'AquaClean 4000 au client Conditions requises Conditions requises Les fonctions ont été testées avec succès. L'AquaClean 4000 est prêt pour utilisation. Instruire le client du fonctionnement de la commande Expliquer les consignes de service et de nettoyage au client 3 Remettre au client les documents destinés au client final 4 2 Ôter le cache de protection anti-éclaboussures 1 2 1 Remplir la carte de garantie avec le client (documents destinés au

Pagina 30-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

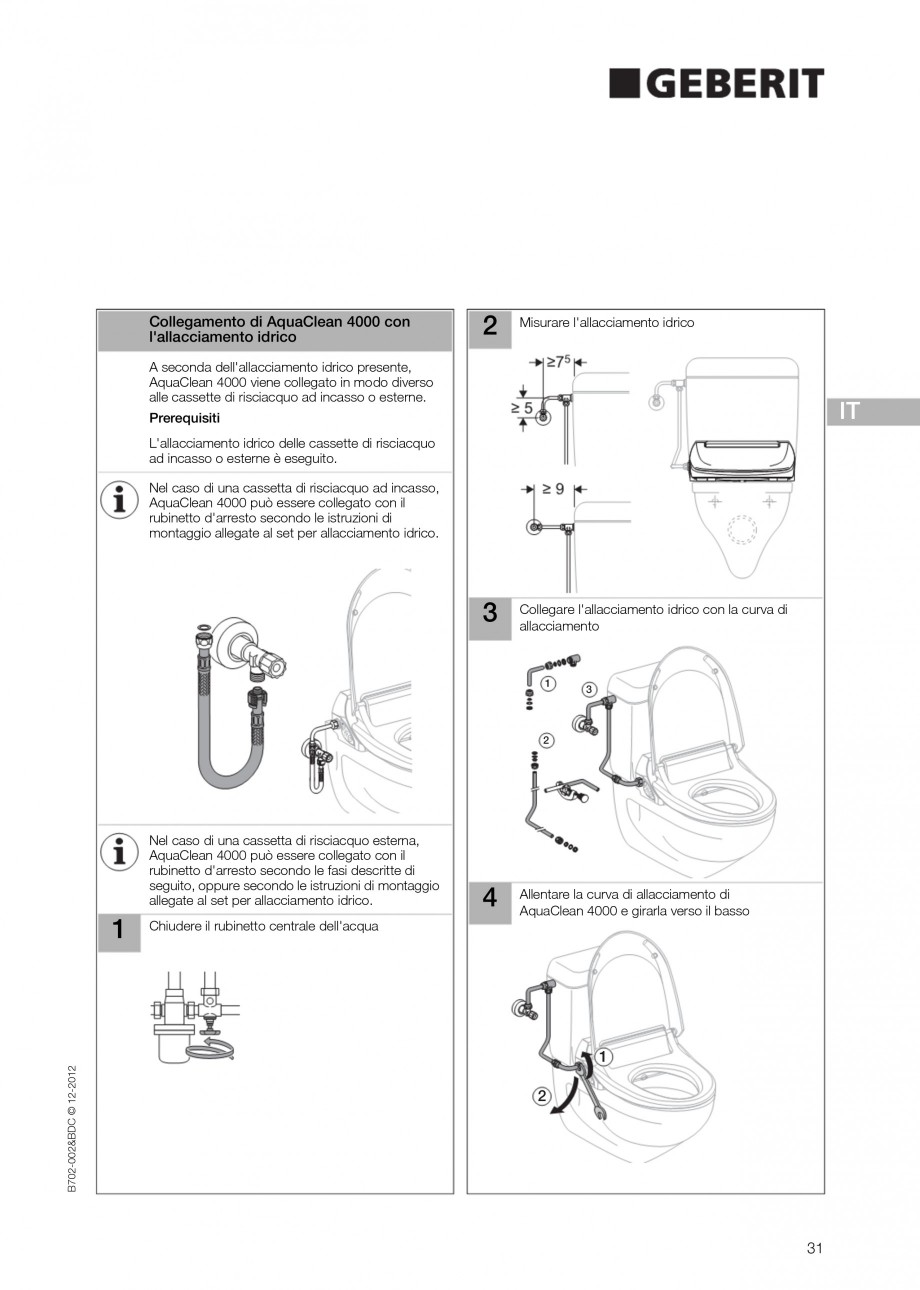

Pagina 31 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

client final) et l'envoyer à Geberit Nettoyer l'AquaClean 4000 Résultat B702-002&BDC © 12-2012 L'AquaClean 4000 est prêt pour utilisation. 26 Sicurezza Spiegazione dei simboli Simbolo Significato PERICOLO Richiama l'attenzione su una situazione immediatamente pericolosa, che può determinare la morte o danni fisici gravi. ATTENZIONE Gruppo target e qualifica Richiama l'attenzione su una situazione potenzialmente pericolosa, che può determinare danni fisici di lieve o media entità o danni materiali. Il montaggio del prodotto Geberit è di esclusiva competenza di un installatore addestrato e va eseguito nell'osservanza delle relative istruzioni e delle norme di sicurezza. Avvertenze fondamentali per la sicurezza Per il montaggio del prodotto Geberit osservare assolutamente le seguenti indicazioni di sicurezza: • Leggere attentamente le istruzioni di montaggio prima di procedere all'operazione • Tenerle a portata di mano durante l'esecuzione a scopo di eventuale c

Pagina 31-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 32 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

onsultazione • Non impiegare il prodotto se presenta difetti visibili • Non modificare o trasformare il prodotto arbitrariamente • Per il montaggio predisporre uno spazio e un'illuminazione sufficienti Avvertenze di sicurezza speciali PERICOLO Pericolo di vita per scossa elettrica L'impianto elettrico predisposto dal cliente deve essere installato soltanto da esperti autorizzati secondo le norme locali in vigore. Impiego AquaClean 4000 può essere utilizzato solo come elemento di estensione per vasi WC con cassette di risciacquo esterne o ad incasso. AquaClean 4000 non deve essere installato in ambienti in cui esiste il rischio di formazione di ghiaccio. La temperatura ambiente minima è pari a 10 °C. AquaClean 4000 non deve essere fatto funzionare con acqua piovana. Un impiego diverso o che si discosti da quello specificato non è considerato conforme alla destinazione. Geberit non risponde per i danni che ne derivano. Richiama l'attenzione su un'informazione importante. Far

Pagina 32-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

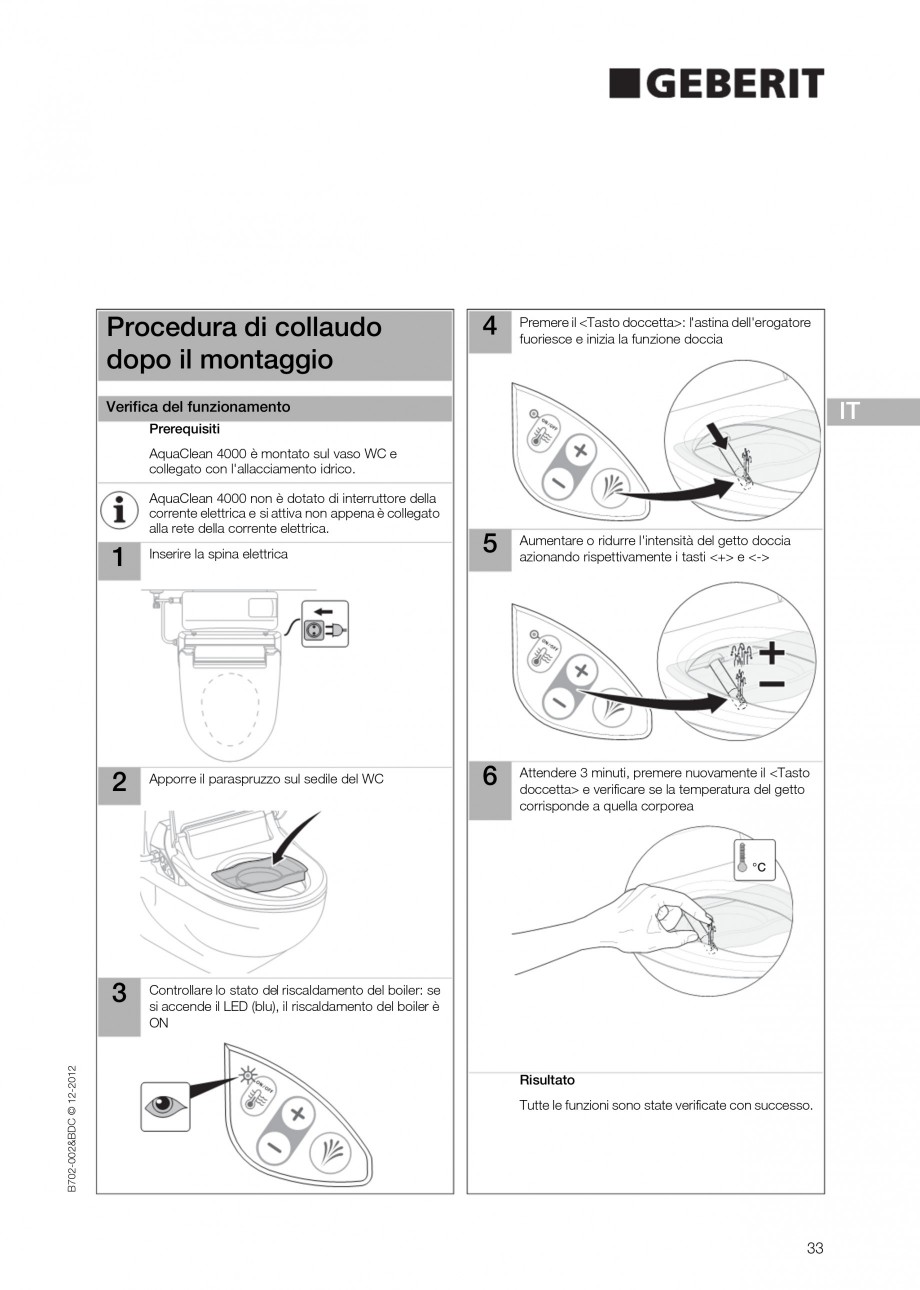

Pagina 33 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

e particolare attenzione all'operazione! Contatto La società di vendita Geberit competente sarà lieta di fornire informazioni o chiarimenti tecnici direttamente, oppure tramite il sito www.geberit.com. Dati tecnici Frequenza di rete Tensione nominale 50 / 60 220–240 Lunghezza del cavo elettrico 2 Classe di protezione I Classe di protezione Potenza assorbita in standby / con riscaldamento acceso Potenza assorbita IP x4 W 750–900 W 0,05–1 (0,5–10 Portata 0,9–1,5 Volume del boiler m 0,45 / 5,8 Pressione dinamica B702-002&BDC © 12-2012 Hz V AC 0,9 MPa bar) l/min l 27 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Montaggio 1 Stabilire la posizione dell'allacciamento idrico (sul lato sinistro, posteriormente al centro o sul lato destro) Il montaggio si articola nelle seguenti fasi: • Esecuzione dell'allacciamento idrico • Montaggio di AquaClean 4000 sul vaso WC • Collegamento di AquaClean 4000 con l'al

Pagina 33-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 34 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

lacciamento idrico 2 Verificare se è presente il corrispondente set per allacciamento idrico 3 Eseguire l'allacciamento idrico secondo le istruzioni di montaggio allegate Esecuzione dell'allacciamento idrico nelle cassette di risciacquo ad incasso A seconda del modello di cassetta di risciacquo in uso è necessario un set per allacciamento idrico. Sono disponibili i seguenti set per allacciamento idrico: • Cassetta di risciacquo ad incasso con tubo vuoto UP300 / UP320 → Set per allacciamento idrico art. 249.801.00.1 • Cassetta di risciacquo ad incasso UP200 altezza dell'elemento 82 cm con tubo vuoto → Set per allacciamento idrico art. 240.634.00.1 • Cassetta di risciacquo ad incasso UP200 altezza dell'elemento 98 cm con tubo vuoto → Set per allacciamento idrico art. 240.635.00.1 Prerequisiti • Il collegamento elettrico con messa a terra è presente • L'allacciamento idrico è presente • Le dimensioni del vaso WC sonoverificate per stabilire la compatibilità co

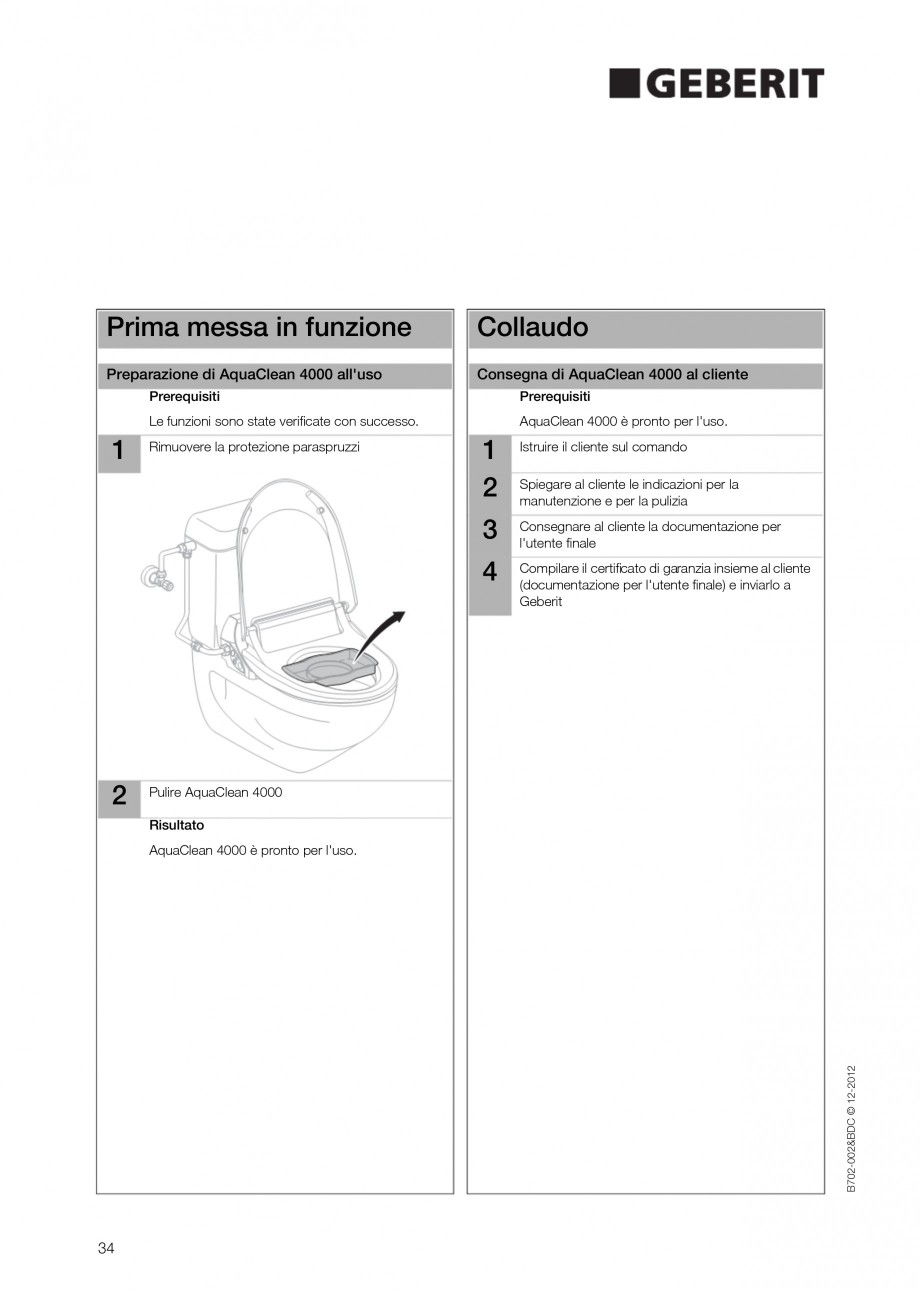

Pagina 34-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

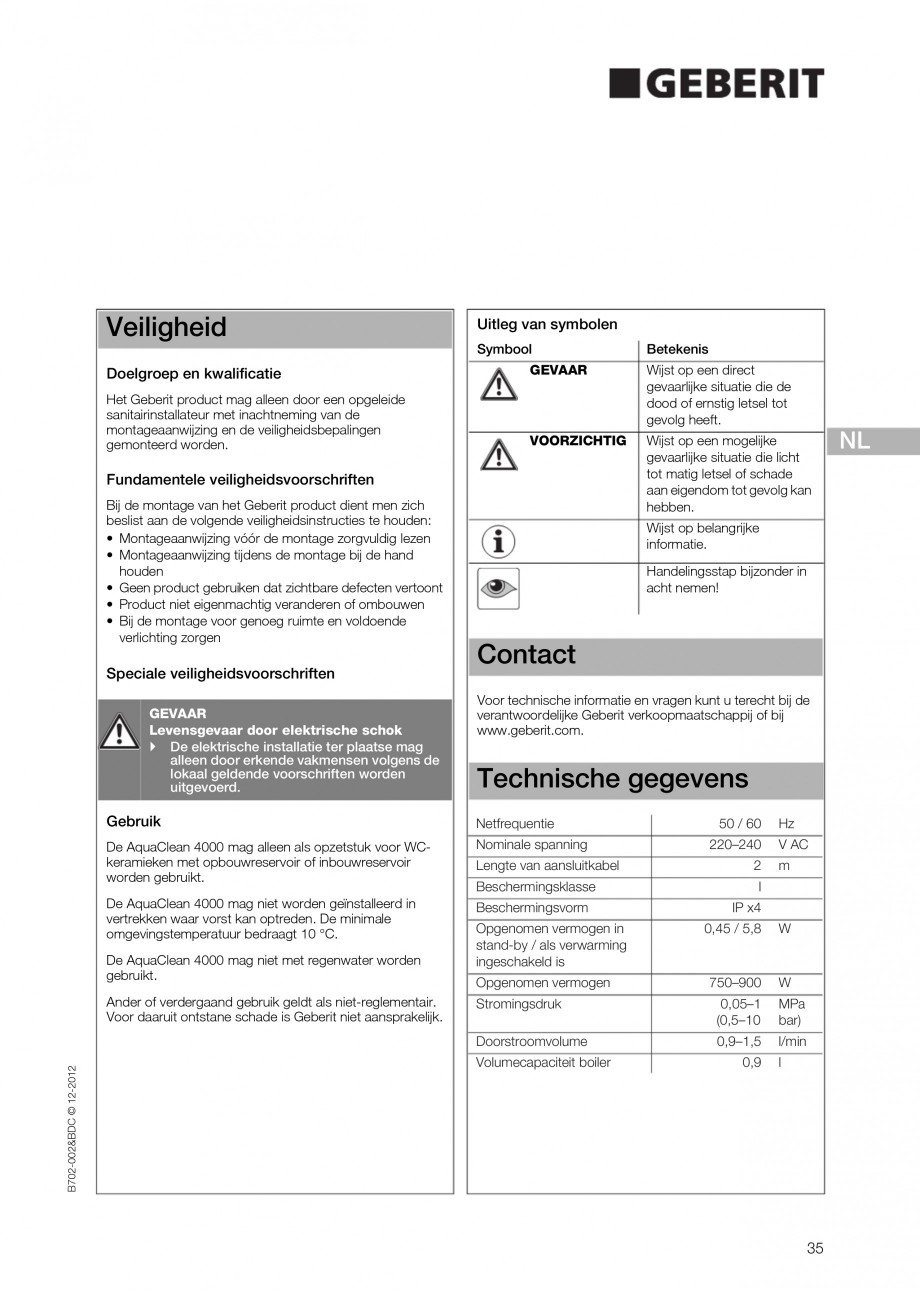

Pagina 35 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

n AquaClean 4000 (sagoma di prova 998.425.00.0) min. 45 365-410 410-455 130-165 320-390 Per AquaClean 4000 deve essere garantita un'alimentazione di corrente costante. AquaClean 4000 deve quindi essere installato senza disgiuntore di rete collegato a monte. Per un allacciamento esterno è disponibile il seguente set per allacciamento idrico: • Set per allacciamento idrico convenzionale art. 242.553.00.1 1 Verificare se nella cassetta di risciacquo ad incasso è già integrato un tubo vuoto L'adesivo sulla placca di protezione sotto la placca di comando indica se nella cassetta di risciacquo ad incasso è integrato un tubo vuoto. Se non contiene alcun tubo vuoto pre-montato, l'allacciamento idrico può essere eseguito in modo visibile sopra piastrelle / intonaco o con un raccordo esterno. Esecuzione dell'allacciamento idrico nelle cassette di risciacquo esterne A seconda del tipo di allacciamento idrico è necessario un set per allacciamento idrico. Sono disponibili i seguen

Pagina 35-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

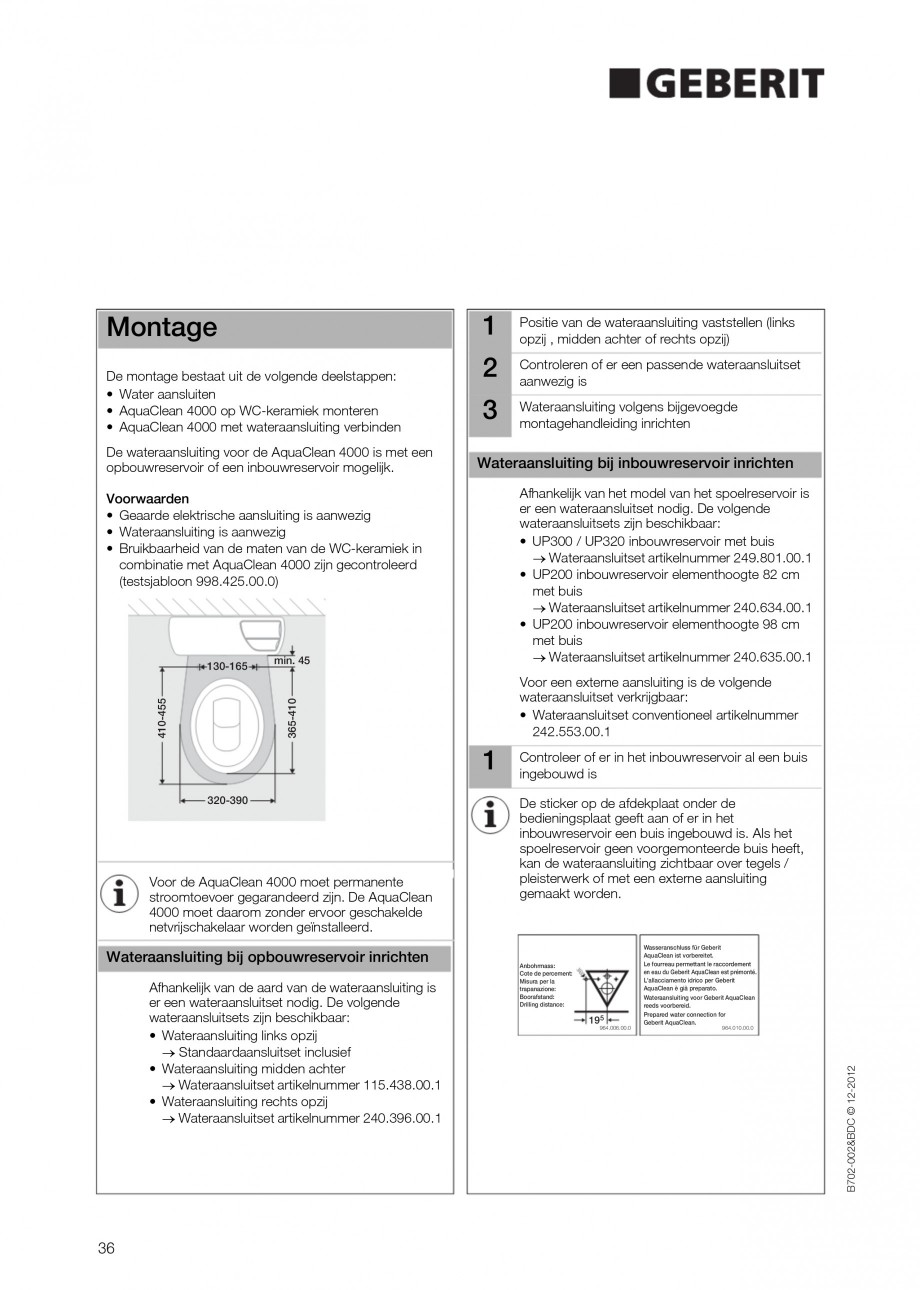

Pagina 36 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

ti set per allacciamento idrico: • Allacciamento idrico sul lato sinistro → Set per allacciamento idrico standard incluso • Allacciamento idrico posteriormente al centro → Set per allacciamento idrico art. 115.438.00.1 • Allacciamento idrico sul lato destro → Set per allacciamento idrico art. 240.396.00.1 28 Anbohrmass: Cote de percement: Misura per la trapanazione: Boorafstand: Drilling distance: 19 5 964.006.00.0 Wasseranschluss für Geberit AquaClean ist vorbereitet. Le fourreau permettant le raccordement en eau du Geberit AquaClean est prémonté. L'allacciamento idrico per Geberit AquaClean è già preparato. Wateraansluiting voor Geberit AquaClean reeds voorbereid. Prepared water connection for Geberit AquaClean. 964.010.00.0 B702-002&BDC © 12-2012 L'allacciamento idrico per AquaClean 4000 può essere realizzato con una cassetta di risciacquo esterna o ad incasso. 2 Verificare il tipo di cassetta di risciacquo ad incasso presente e stabilire l'altezza dell'

Pagina 36-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 37 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

elemento 3 Verificare se è pronto il corrispondente set per allacciamento idrico. 4 Eseguire l'allacciamento idrico secondo le istruzioni di montaggio allegate 5 Leggere il numero di serie riportato sulla targhetta e trascriverlo sul certificato di garanzia (A), oppure staccare l'adesivo con il numero di serie dalla confezione della documentazione per l'utente finale e incollarlo sul certificato di garanzia (B) A B Montaggio di AquaClean 4000 sul vaso WC 1 Verificare su quale lato del vaso WC si trova il collegamento alla rete 2 3 Controllare la lunghezza del cavo elettrico Se il cavo elettrico deve essere accorciato o è necessario collegare un cavo elettrico più lungo, togliere il coperchio dell'allacciamento elettrico 6 Avvitare la curva di allacciamento sulla valvola 7 Posizionare le viti di fissaggio 1 2 In funzione di tale posizione, inserire il cavo elettrico sul lato inferiore verso sinistra o verso destra B702-002&BDC © 12-2012 4 29 DE EN FR IT NL ES

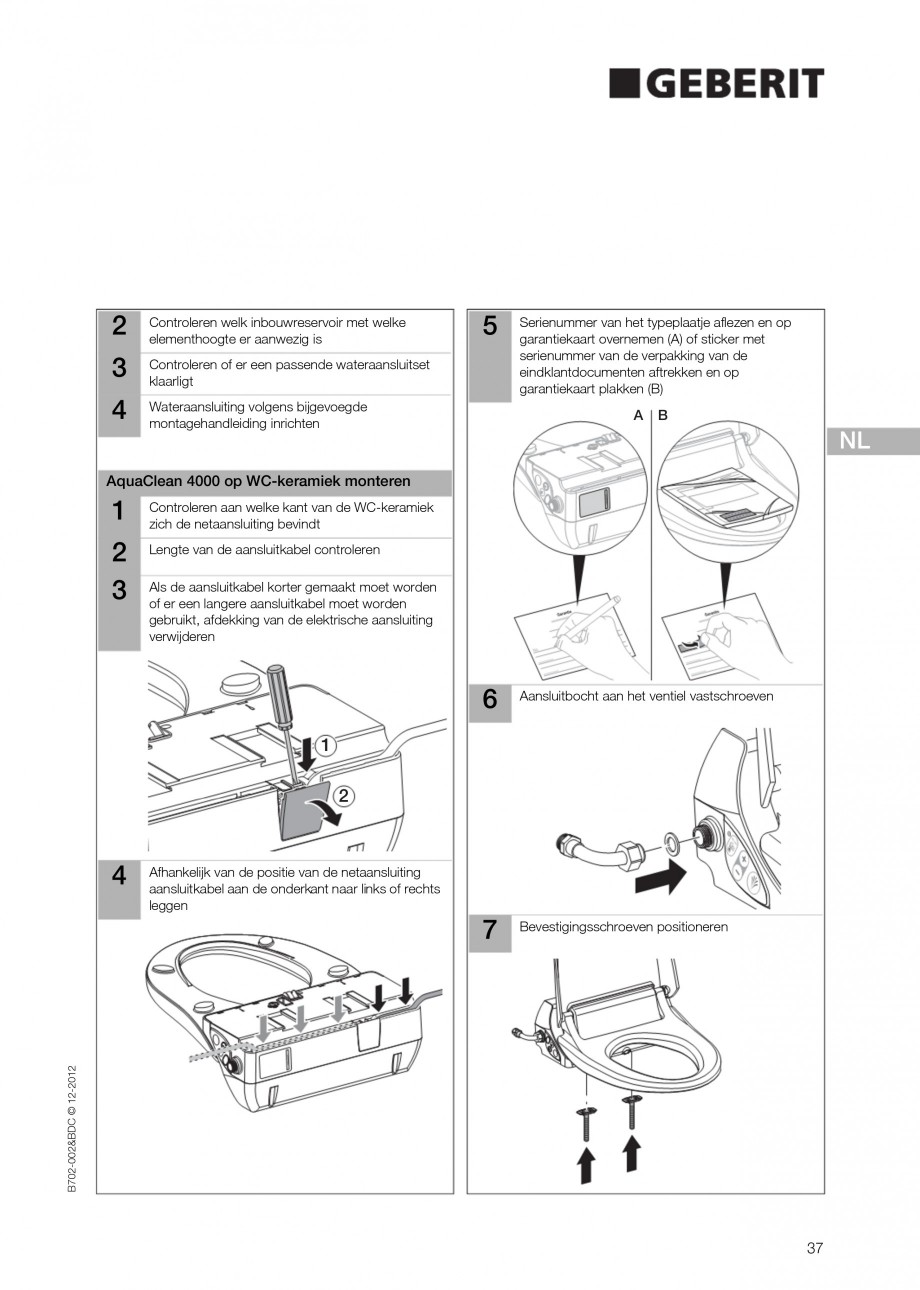

Pagina 37-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 38 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 8 Introdurre le viti di fissaggio 11 Se gli spessori di compensazione non appoggiano in modo uniforme sul vaso WC, AquaClean 4000 può risultarne danneggiato. Controllare la posizione degli spessori di compensazione e provvedere alla sostituzione, se necessario Art. 242.174.00.1 2 x 3 mm 2 x 7 mm 9 Applicare AquaClean 4000 con le viti di fissaggio sul vaso WC e avvitare i dadi ad alette ma senza stringerli A A Allineare AquaClean 4000 e stringere i dadi ad alette con 1,5 - 2,2 Nm Risultato AquaClean 4000 è ora montato sul vaso WC. 30 B702-002&BDC © 12-2012 10 2 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Misurare l'allacciamento idrico 3 Collegamento di AquaClean 4000 con l'allacciamento idrico Collegare l'allacciamento idrico con la curva di allacciamento A seconda dell'allacciamento idrico presente, AquaClean 4000 viene collegato in modo divers

Pagina 38-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

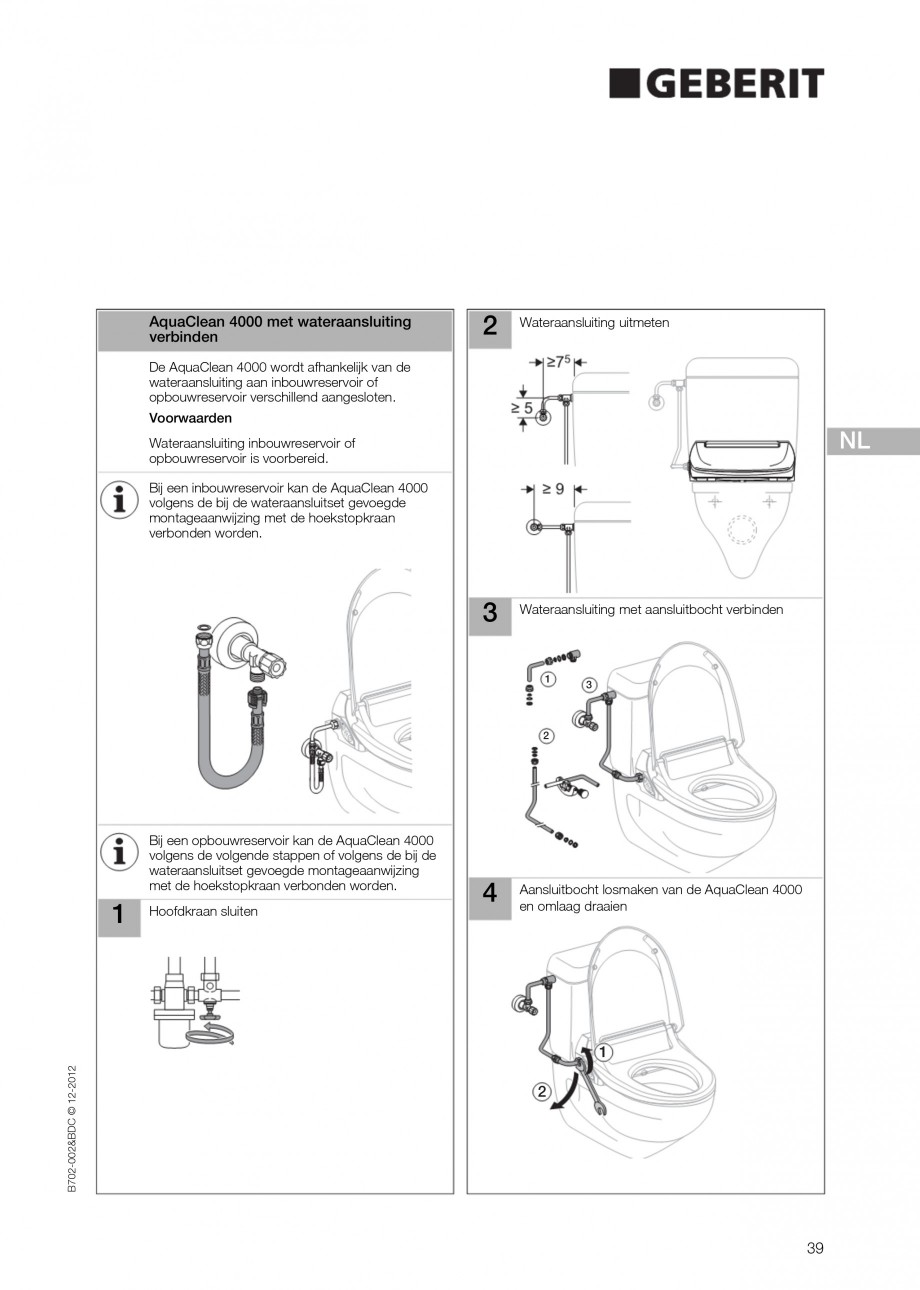

Pagina 39 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

o alle cassette di risciacquo ad incasso o esterne. Prerequisiti L'allacciamento idrico delle cassette di risciacquo ad incasso o esterne è eseguito. Nel caso di una cassetta di risciacquo ad incasso, AquaClean 4000 può essere collegato con il rubinetto d'arresto secondo le istruzioni di montaggio allegate al set per allacciamento idrico. 1 3 2 Nel caso di una cassetta di risciacquo esterna, AquaClean 4000 può essere collegato con il rubinetto d'arresto secondo le fasi descritte di seguito, oppure secondo le istruzioni di montaggio allegate al set per allacciamento idrico. 1 Chiudere il rubinetto centrale dell'acqua 4 Allentare la curva di allacciamento di AquaClean 4000 e girarla verso il basso B702-002&BDC © 12-2012 1 2 31 5 Aprire il rubinetto centrale dell'acqua 6 Aprire il rubinetto d'arresto e risciacquare la tubazione 8 Aprire il rubinetto d'arresto Risultato AquaClean 4000 è collegato con l'allacciamento idrico. 7 Richiudere il rubinetto d'arresto, gir

Pagina 39-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 40 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

are la curva di allacciamento verso l'alto e allacciare AquaClean 4000 1 3 B702-002&BDC © 12-2012 2 32 4 Premere il : l'astina dell'erogatore fuoriesce e inizia la funzione doccia 1 Inserire la spina elettrica 5 Aumentare o ridurre l'intensità del getto doccia azionando rispettivamente i tasti <+> e <-> 2 Apporre il paraspruzzo sul sedile del WC 6 Attendere 3 minuti, premere nuovamente il e verificare se la temperatura del getto corrisponde a quella corporea Procedura di collaudo dopo il montaggio Verifica del funzionamento Prerequisiti AquaClean 4000 è montato sul vaso WC e collegato con l'allacciamento idrico. AquaClean 4000 non è dotato di interruttore della corrente elettrica e si attiva non appena è collegato alla rete della corrente elettrica. °C B702-002&BDC © 12-2012 3 Controllare lo stato del riscaldamento del boiler: se si accende il LED (blu), il riscaldamento del boiler è ON Risultato Tutte le funzioni sono stat

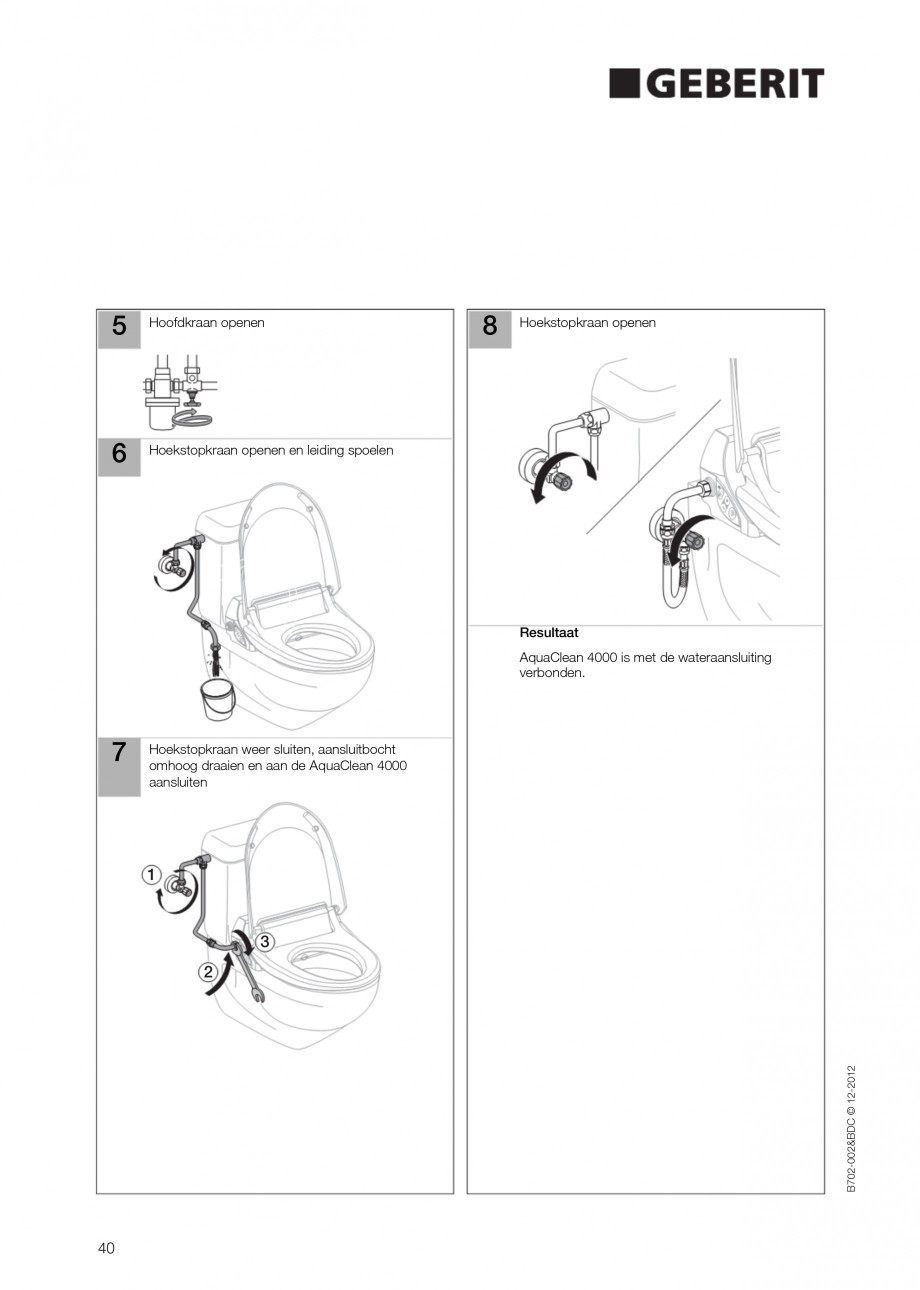

Pagina 40-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

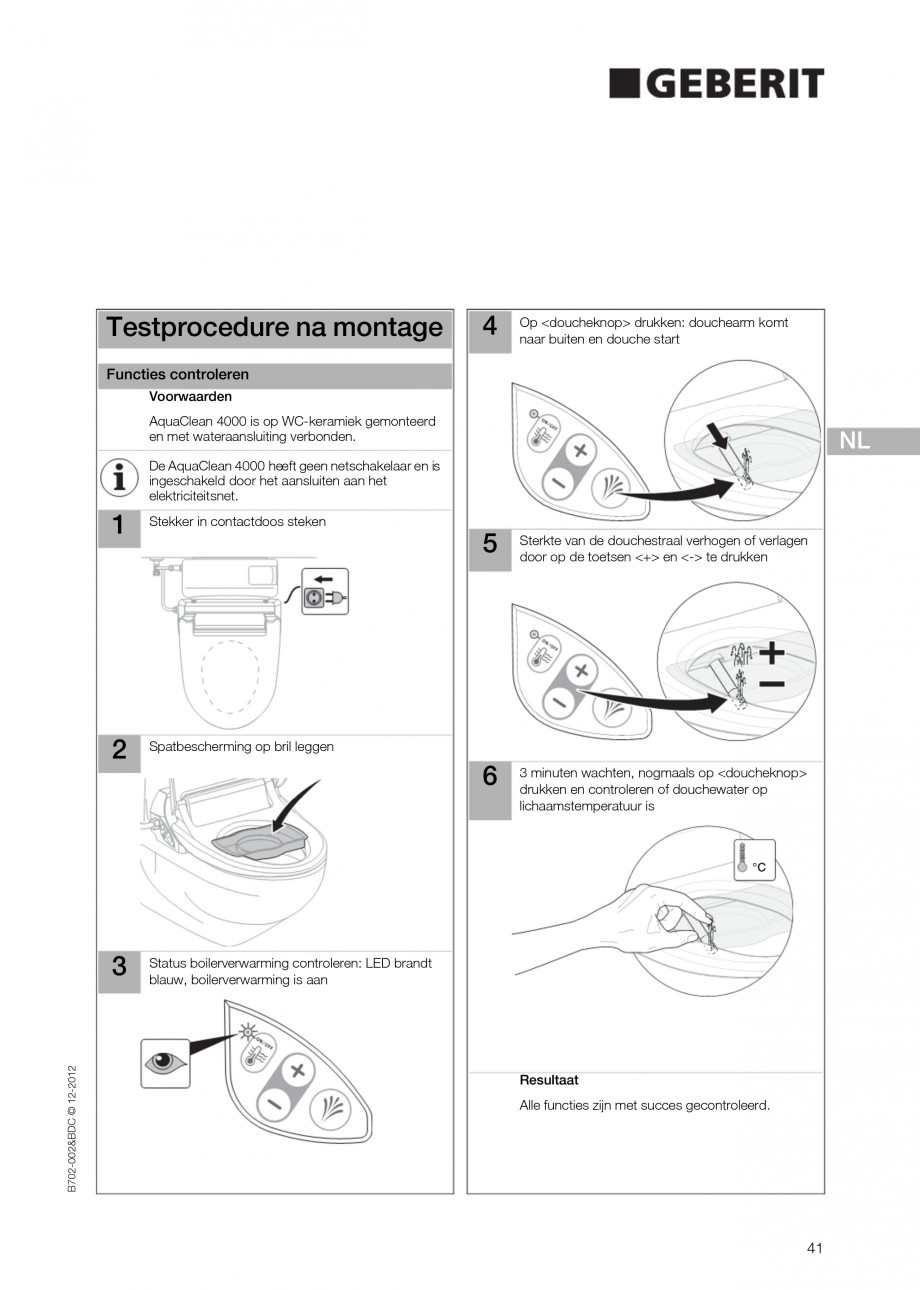

Pagina 41 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

e verificate con successo. 33 DE EN FR IT NL ES PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP Prima messa in funzione Collaudo Preparazione di AquaClean 4000 all'uso Consegna di AquaClean 4000 al cliente Prerequisiti Prerequisiti Le funzioni sono state verificate con successo. AquaClean 4000 è pronto per l'uso. Istruire il cliente sul comando Consegnare al cliente la documentazione per l'utente finale 4 2 Rimuovere la protezione paraspruzzi 1 2 3 1 Compilare il certificato di garanzia insieme al cliente (documentazione per l'utente finale) e inviarlo a Geberit Spiegare al cliente le indicazioni per la manutenzione e per la pulizia Pulire AquaClean 4000 Risultato B702-002&BDC © 12-2012 AquaClean 4000 è pronto per l'uso. 34 Veiligheid Uitleg van symbolen Symbool Betekenis Doelgroep en kwalificatie GEVAAR Het Geberit product mag alleen door een opgeleide sanitairinstallateur met inachtneming van de montageaanwijzing en de veilighe

Pagina 41-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

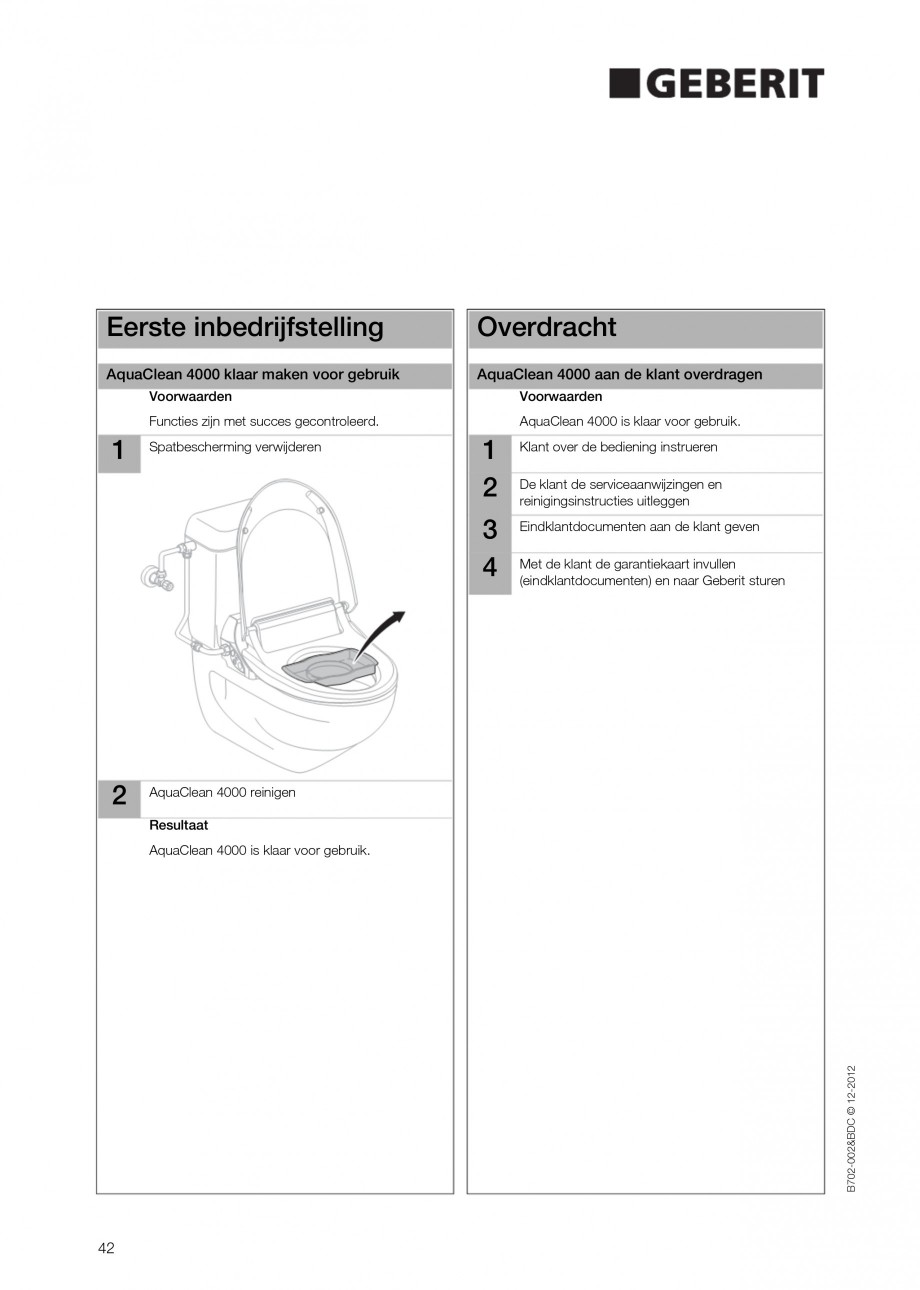

Pagina 42 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

idsbepalingen gemonteerd worden. Wijst op een direct gevaarlijke situatie die de dood of ernstig letsel tot gevolg heeft. VOORZICHTIG Wijst op een mogelijke gevaarlijke situatie die licht tot matig letsel of schade aan eigendom tot gevolg kan hebben. Fundamentele veiligheidsvoorschriften Bij de montage van het Geberit product dient men zich beslist aan de volgende veiligheidsinstructies te houden: • Montageaanwijzing vóór de montage zorgvuldig lezen • Montageaanwijzing tijdens de montage bij de hand houden • Geen product gebruiken dat zichtbare defecten vertoont • Product niet eigenmachtig veranderen of ombouwen • Bij de montage voor genoeg ruimte en voldoende verlichting zorgen Speciale veiligheidsvoorschriften GEVAAR Levensgevaar door elektrische schok De elektrische installatie ter plaatse mag alleen door erkende vakmensen volgens de lokaal geldende voorschriften worden uitgevoerd. Wijst op belangrijke informatie. Handelingsstap bijzonder in acht nemen! Contact Vo

Pagina 42-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

Pagina 43 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

or technische informatie en vragen kunt u terecht bij de verantwoordelijke Geberit verkoopmaatschappij of bij www.geberit.com. Technische gegevens Gebruik Netfrequentie De AquaClean 4000 mag alleen als opzetstuk voor WCkeramieken met opbouwreservoir of inbouwreservoir worden gebruikt. Nominale spanning De AquaClean 4000 mag niet worden geïnstalleerd in vertrekken waar vorst kan optreden. De minimale omgevingstemperatuur bedraagt 10 °C. Beschermingsvorm De AquaClean 4000 mag niet met regenwater worden gebruikt. Ander of verdergaand gebruik geldt als niet-reglementair. Voor daaruit ontstane schade is Geberit niet aansprakelijk. Lengte van aansluitkabel Beschermingsklasse Opgenomen vermogen in stand-by / als verwarming ingeschakeld is Opgenomen vermogen 50 / 60 220–240 2 Hz V AC m I IP x4 0,45 / 5,8 750–900 W W 0,05–1 (0,5–10 MPa bar) Doorstroomvolume B702-002&BDC © 12-2012 Stromingsdruk 0,9–1,5 l/min Volumecapaciteit boiler 0,9 l 35 DE EN FR IT NL E

Pagina 43-Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana, Engleza,...

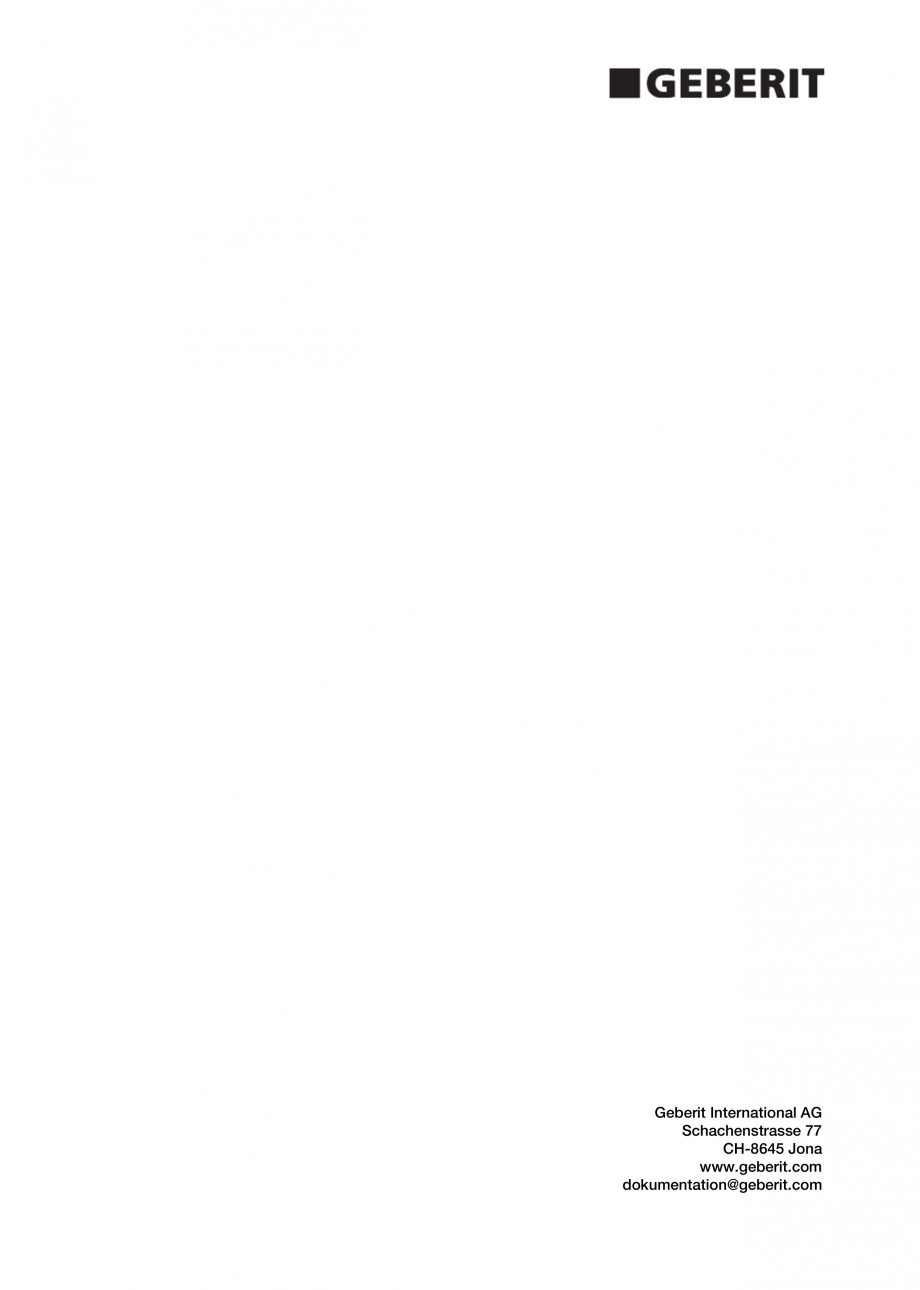

Pagina 44 - Vas WC cu functie de bideu 4000 GEBERIT AquaClean Instructiuni montaj, utilizare Germana...

S PT DK NO SE FI IS PL HU SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 1 De montage bestaat uit de volgende deelstappen: • Water aansluiten • AquaClean 4000 op WC-keramiek monteren • AquaClean 4000 met wateraansluiting verbinden De wateraansluiting voor de AquaClean 4000 is met een opbouwreservoir of een inbouwreservoir mogelijk. Positie van de wateraansluiting vaststellen (links opzij , midden achter of rechts opzij) 2 Controleren of er een passende wateraansluitset aanwezig is 3 Wateraansluiting volgens bijgevoegde montagehandleiding inrichten Wateraansluiting bij inbouwreservoir inrichten Afhankelijk van het model van het spoelreservoir is er een wateraansluitset nodig. De volgende wateraansluitsets zijn beschikbaar: • UP300 / UP320 inbouwreservoir met buis → Wateraansluitset artikelnummer 249.801.00.1 • UP200 inbouwreservoir elementhoogte 82 cm met buis → Wateraansluitset artikelnummer 240.634.00.1 • UP200 inbouwreservoir elementhoogte 98 cm met buis →
