Sisteme de impamantare pentru constuctii CAT ELECTRIC VISION

Tresa de masa din cupru stanat sau nestanat. Cu cât diametrul firului este mai subțire, cu atât împletitura finală va fi mai flexibilă. În funcție de diametrul ales și de numărul de șuvițe, clasa de flexibilitate a împletiturii plate poate fi de la semiflexibil la extraflexibil, în funcție de utilizarea finală dorită.Firele noastre de cupru sunt de calitate Cu-A1: Cu-ETP care garantează un conținut de cupru mai mare de 99,9% Sectiunea reala se obtine prin suma sectiunii fiecarui fir care alcatuieste impletitura, in timp ce sectiunea aparenta este egala cu sectiunea care rezulta din dimensiunile exterioare ale impletiturii si este egala cu aproximativ 2 ori sectiunea reala.

Tresele plate  din cupru stanat sunt utilizate în general pentru a proteja împotriva supraîncărcărilor electrostatice, împământare și împământarea echipamentelor electrice și circuite de echipotentializare. Tresele se pozitioneza între echipament și impamantare pentru a transfera supratensiunile electrice la pământ sau la alte componente capabile să absoarbă cantități semnificative de tensiune tranzitorie.

Tresa de masa din cupru. Tresa rotunda din cupru poate fi folosita la: Conexiuni, fabricarea echipamentelor electrice, conexiuni electrice la pamant, industria energetica pentru turbine eoliene, generatoare, substatii, transformatoare, aparate de comutare, turbine hidraulice, intreruptoare si redresoare. Folosita și în sectoarele auto, aerospațial, tehnologia informației și militar.

Tresa rotundă din cupru este un conductor din cupru utilizat într-o varietate de aplicații, inclusiv în industria electrică și electronică. Aceasta este denumită și fir de cupru rotund, și este disponibilă într-o varietate de grosimi și dimensiuni, în funcție de aplicație.

Treselor rotunde de cupru li se aplică de obicei un strat subțire de placare cu argint sau nichel, pentru a îmbunătăți conductivitatea și rezistența la coroziune. Acestea pot fi utilizate pentru a face conexiuni între componente, pentru a face legături între componente și plăci, sau pentru a face conexiuni între diferite plăci.

Tresa rotundă de cupru poate fi utilizată pentru a face cabluri electrice, pentru a conecta diferite componente ale unui circuit, sau pentru a face conexiuni între puncte de contact. Ea poate fi, de asemenea, utilizată pentru a face conexiuni între diferite plăci sau componente electronice, sau pentru a face legătura între placa electronică și carcasa.

În general, tresa rotundă de cupru este preferată în multe aplicații, deoarece cuprul are o conductivitate ridicată și este rezistent la coroziune. De asemenea, aceasta poate fi ușor prelucrată și modelată, astfel încât poate fi utilizată într-o varietate de forme și dimensiuni.

În concluzie, tresa rotundă de cupru este un conductor rotund din cupru, utilizat într-o varietate de aplicații, inclusiv în industria electrică și electronică. Aceasta poate fi utilizată pentru a face conexiuni între componente, pentru a face legături între componente și plăci, sau pentru a face conexiuni între diferite plăci. Tresa rotundă de cupru este preferată în multe aplicații, deoarece cuprul are o conductivitate ridicată și este rezistent la coroziune.

Tresa flexibilă din cupru (sau cablu flexibil din cupru) este un element important în sistemele electrice și în alte aplicații care necesită o conexiune electrică flexibilă și durabilă. Aceste cabluri sunt fabricate din conductoare de cupru, având o secțiune circulară sau rectangulară, și sunt acoperite cu un izolator pentru a preveni scurtcircuitul sau alte probleme.

Tresele flexibile din cupru sunt utilizate într-o varietate de aplicații, inclusiv în sistemele de distribuție a energiei electrice, în echipamentele de telecomunicații, în mașini și echipamente industriale, în aparate electrocasnice și multe altele. Acestea sunt folosite în special în situațiile în care este necesară o conexiune electrică flexibilă și rezistentă la vibrații, la temperaturi ridicate sau la alte condiții de mediu dificile.

În general, tresa flexibilă din cupru este fabricată din mai multe fire subțiri de cupru, denumite fire de sectiune mica, care sunt împletite sau torsionate împreună pentru a forma un cablu flexibil. Acest design îi conferă tesei o flexibilitate și o capacitate de a se îndoi fără a se rupe, ceea ce o face ideală pentru situațiile în care este necesară o conexiune electrică flexibilă.

De asemenea, tresa flexibilă din cupru poate fi acoperită cu un strat de izolator, cum ar fi PVC sau cauciuc, pentru a preveni contactul accidental între conductoare și pentru a proteja cablul împotriva coroziunii, a temperaturilor ridicate sau a altor condiții de mediu dificile.

În concluzie, tresa flexibilă din cupru este un element important în sistemele electrice și în multe alte aplicații. Aceasta este fabricată din conductoare de cupru subțiri, împletite sau torsionate împreună pentru a forma un cablu flexibil, protejat cu un strat de izolator. Acest design conferă cablului o flexibilitate și o rezistență ridicată la vibrații și la alte condiții de mediu dificile.

Priza statică de împământare este esentiala pentru montarea pe cai de acces sau piste și oferă un punct de descărcare statică pentru aeronave, cisterne de combustibil. elicoptere, echipamente radio, radare, sisteme de localizare, echipamente militare etc.

Priza de impamantare statica din bronz dispune de un capac etans  atașat la corpul principal, printr-un lant cu bile  din otel inoxidabil .Șurubul cu bila din alamă situat în interiorul recipientul asigură conectarea unui  terminal, sau a unui punct de conexiune  pentru clema/clesti de împământare.Listat la UL® 96. Origine USA

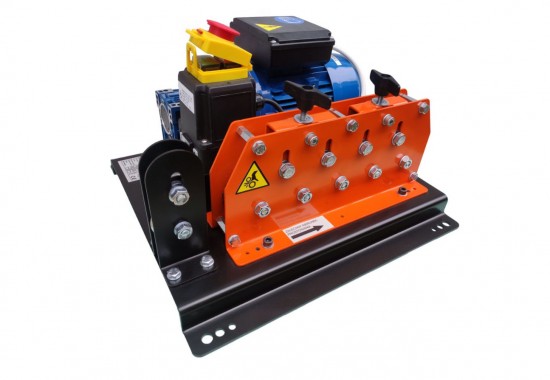

Un dispozitiv de îndreptat (numit și derulator) este un dispozitiv folosit pentru a îndrepta conductorul de împământare sau paratrasnet din oțel sau aluminiu dintr-o rola. Vechile metode de întindere a sârmei (de exemplu, un conductor legat de un copac cu un tractor) sunt considerate în prezent inacceptabile: provoacă microfisuri în stratul de zinc, invizibile cu ochiul liber, iar procesul în sine încalcă toate standardele de sănătate și siguranță. Utilizarea unei derulator facilitează lucrul și prelucrarea usoara a conductorului și a platbandei si îmbunătățește semnificativ estetica instalației.

Caracteristici tehnice:

– Motor electric
– 9 role cu rulmenti cu bile, dintre care 3 in randul inferior. Sunt actionate. de role cu crestătură în V – posibilă ajustare la mai multe diametre de conductor
– Indreptarea conductorului cu diametre în intervalul 6-15 mm, platbanda 25×3 -30x4mm
– Putere 350W
– Piese metalice vopsite in pulbere
– Două perechi de role superioare reglabile independent

• Solid, din tablă groasă fiind o solutie doarte mobila si care ocupa putin spatiu
• Manere de transport ergonomice,– distanțare reglabilă a rolelor armate,– poate fi folosit pentru tamburi cu cablu  cu diametre de 50-100 cm,- capacitate de incarcare 600 kg,– Lungime 80 cm, latime 16 cm.
• Flanșele de pe role și ghidajele laterale de pe flanse facilitează rularea tamburului pe derulator și împiedică alunecarea acestuia.

Conductorul de cupru de impamantare este de obicei un fir sau un cablu de cupru ce are o secțiune transversală mai mare decât cea a conductorului de fază și este izolat de la restul circuitului electric. Acesta poate fi conectat la pământ prin intermediul unei legături de impamantare, care este o conexiune electrică între conductor și sistemul de impamantare al clădirii sau al echipamentului.

Obiectivul principal al conductorului de cupru de impamantare este de a proteja utilizatorii împotriva electrocutării prin furnizarea unei căi de scurgere a curentului electric. Atunci când un echipament electric sau un circuit este defect, este posibil ca curentul electric să se scurgă prin conductoarele care nu sunt destinate să transporte curentul electric, cum ar fi țevile de apă sau conductele metalice de gaz. Acest lucru poate pune în pericol utilizatorii și poate duce la deteriorarea echipamentelor.

Clema din alama pentru electrozii de impamantare din otel cuprat. Versiune tip inel cu prezon, este un accesoriu indispensabil care realizeaza conexiunea dintre tarusul de impamantare si conductorul de impamantare din cupru sau otel cuprat. Priza de împământare statică oferă un punct convenabil pentru atașarea cablurilor și clemelor portabile de descărcare statică la terminația de împământare, descarcând astfel în siguranță tensiunile statice potențial letale.

Clemele de derivatie C sunt proiectate pentru a conecta cabluri de cupru de secțiuni egale sau inegale. Materialul folosit este cupru electrolitic. Suprafață cositorită prin electroliză, optional.

Conectorii cu șuruburi împărțite de înaltă rezistență vor accepta o gamă largă de conductori de cupru. Nu sunt necesare instrumente specializate pentru instalare. Material alama. Cu accesorii de fixare M7x150mm, surub si piulita.

Suruburi despărțite cu urechi mecanice este fabricat din aliaj de cupru de înaltă rezistență pentru a oferi performanțe electrice și mecanice premium pentru o capacitate largă conductoare de cupru.  Bara de presiune internă oferă o conexiune sigură la o gamă completă de combinații de conductori utilizate asigurând o rezistență premium la smulgerea firului.

Racord de derivatie in T pentru cabluri din cupru, terminale sunt din alamă ștanțată la cald, strângerile lor de tip U sunt din oțel electrozincat. Acestea oferă o conexiune simplă de prindere a conductorilor și oferă o alternativă la soluțiile de sertizare și sudare. Pentru montaj  nu necesită unelte speciale, spre deosebire de alte soluții.

Racorduri de conectare din alama permit conectarea conductoarelor de secțiuni diferite prin strangere mecanica. Secțiune admisibilă de la 10 la 120 mm². Material alama.

Pentru fixarea conductorilor din cupru pe suprafete metalice sau orice tip de suprafata. Material alama.

Pentru fixarea conductorilor din cupru pe suprafete metalice sau orice tip de suprafata. Material alama stanata.

Papucii mecanici cu etrier din alama vă permit să conectați conductori de diferite secțiuni prin strângere mecanică.

Papuc mecanic alama. Cleme de derivatie din alama petru fixare conductoarelor din cupru in instalatii si permit conectarea prin prindere mecanică a conductoarelor de diferite secțiuni transversale. Secțiune admisă de la 10 la 150 mm² Orificiu terminal pentru șuruburi 10-12 mm. Material alamă.

Racordul de derivatie in linie  permite conectarea conductoarelor din cupru de diferite secțiuni prin strângere mecanică.

O gamă completă de șuruburi despicate utilizate pentru filetarea sau îmbinarea conductoarelor de cupru  sau a conductorilor de cupru izolați.

Pentru fixarea conductorilor din cupru pe suprafete metalice sau orice tip de suprafata. Material alama.

Pentru fixarea conductorilor din cupru pe suprafete metalice sau orice tip de suprafata. Material alama.

Caracteristici:

- Alama

- Compatibilate cu electrozii de impamantare din otel cuprat
- Origine EU

Clema din alama pentru electrozii de impamantare din otel cuprat. Versiune tip inel cu prezon, este un accesoriu indispensabil care realizeaza conexiunea dintre tarusul de impamantare si conductorul de impamantare din cupru sau otel cuprat.

Caracteristici:

- Otel cuprat

- Compatibilate cu electrozii de impamantare din otel cuprat

- Origine EU

Clema din otel cuprat pentru electrozii de impamantare din otel cuprat. Este un accesoriu indispensabil care realizeaza conexiunea dintre tarusul de impamantare si conductorul de impamantare din cupru sau otel cuprat. Suporta cablu de cupru cu sectiunea pana la 150mmp.

Clema cu etrier din alama pentru montajul sistemelor de impamantare din otel cuprat. In clema se poate executa si intersectie intre conductoare in T. Conductorul poate fi montat in line fara trasee intortocheate ca in cazul tarusilor de impamantare din otel cuprat cu clema de tip inel cu prezon. Pentru prize de impamantare din otel cuprat in combinatie cu platbanda din cupru in line.

Clemele pentru tarusii de împământare: permit conexiunea mecanică la conductorul de împământare, cum ar fi cablul cupru sau bandă de cupru.

Clema din alama pentru electrozii de impamantare din otel cuprat. Versiune tip inel cu prezon, este un accesoriu indispensabil care realizeaza conexiunea dintre tarusul de impamantare si platbandul din cupru.

Mansonul de prelungire din alama, are o constructie solida si este filetat interior. Filetul este imperial 3/4 sau 5/8 sau filet metric M20. Mansonul din alama pentru electrozii de impamantare din otel cuprat are rolul de a cupla doi sau mai multi electrozi de impamantare filetati.

Surubul de strangere este un accesoriu important atunci cand se folosesc mai multe tije de impamantare din otel cuprat care formeaza un singur electrod. Scopul surubului de strangere este de a realiza o conexiune perfecta intre tarusii de impamantare si mansoanele din alama care compun instalatia de impamantare. Surubul este otel zincat cu file imperial 3/4 sau 5/8 si filet metric M20.

ELECTRIC VISION produce și furnizează gama completă de electrozi de impamantare din otel cuprat, oferind instalatorilor cea mai economică metodă de a obține o rezistență scăzută a valorii de impamantare.Fiecare electrod de impamantare  are o rezistență ridicată la tracțiune și un miez de oțel cu conținut scăzut de carbon.

Caracteristici:

- Otel cuprat 250-300 microni

- Otel laminat la rece

- Continut scazut de carbon

- Filetat M20

- Varf ascutuit de patrundere in sol

- Strat de cupru depus prin electroplacare, pasivizare.

- Origine EU

- Rezistenta 612 MPa minim.

- Material: cupru pur legat molecular pe un miez de oțel laminat la rece.

ELECTRIC VISION impreuna cu partenerii sai  generează soluții personalizate pentru fiecare proiect. SURFACE ENGINEERING permite controlul băilor electrolitice prin teste chimice și celule Hull, măsurători de fluorescență cu raze X conform EN ISO 3497 și teste de coroziune accelerată conform EN ISO 9227. Toate procesele noastre nu conțin cianură in conformitate cu DIN 50979 ISO 19598:2016 ASTM B841:1999.

Caracteristici:
- Otel cuprat 300 microni
- Otel laminat la rece
- Continut scazut de carbon
- Filetat sau M20
- Varf ascutuit de patrundere in sol
- Strat de cupru depus prin electroplacare, pasivizare.
- Origine EU
- Rezistenta 612 MPa minim.
- Material: cupru pur legat molecular pe un miez de oțel laminat la rece

ELECTRIC VISION impreuna cu partenerii sai  generează soluții personalizate pentru fiecare proiect. SURFACE ENGINEERING permite controlul băilor electrolitice prin teste chimice și celule Hull, măsurători de fluorescență cu raze X conform EN ISO 3497 și teste de coroziune accelerată conform EN ISO 9227. Toate procesele noastre nu conțin cianură in conformitate cu DIN 50979 ISO 19598:2016 ASTM B841:1999.

Caracteristici:
- Otel cuprat 50 microni
- Otel laminat la rece
- Continut scazut de carbon
- Filetat 5/8
- Varf ascutuit de patrundere in sol
- Strat de cupru depus prin electroplacare, pasivizare.
- Origine EU
- Rezistenta 612 MPa minim.
- Material: cupru pur legat molecular pe un miez de oțel laminat la rece.

ELECTRIC VISION impreuna cu partenerii sai  generează soluții personalizate pentru fiecare proiect. SURFACE ENGINEERING permite controlul băilor electrolitice prin teste chimice și celule Hull, măsurători de fluorescență cu raze X conform EN ISO 3497 și teste de coroziune accelerată conform EN ISO 9227. Toate procesele noastre nu conțin cianură in conformitate cu DIN 50979 ISO 19598:2016 ASTM B841:1999.

Caracteristici:
- Otel cuprat 250 microni
- Otel laminat la rece
- Continut scazut de carbon
- Filetat 5/8
- Varf ascutuit de patrundere in sol
- Strat de cupru depus prin electroplacare, pasivizare.
- Origine EU
- Rezistenta 612 MPa minim.
- Material: cupru pur legat molecular pe un miez de oțel laminat la rece.

ELECTRIC VISION impreuna cu partenerii sai  generează soluții personalizate pentru fiecare proiect. SURFACE ENGINEERING permite controlul băilor electrolitice prin teste chimice și celule Hull, măsurători de fluorescență cu raze X conform EN ISO 3497 și teste de coroziune accelerată conform EN ISO 9227. Toate procesele noastre nu conțin cianură in conformitate cu DIN 50979 ISO 19598:2016 ASTM B841:1999.

Caracteristici:
- Otel cuprat 250 microni
- Otel laminat la rece
- Continut scazut de carbon
- Filetat  3/4
- Varf ascutuit de patrundere in sol
- Strat de cupru depus prin electroplacare, pasivizare.
- Origine EU
- Rezistenta 612 MPa minim.
- Material: cupru pur legat molecular pe un miez de oțel laminat la rece.

Exista situatii in care solul este  dur sau cu piatra. Desi electrozii de impamantare din otel cuprat sunt ascutiti la un capat, exista situatii in care folosirea unui varf suplimentar face montajul mai usor.

Caracteristici:

- Otel cuprat

- Filet interior 5/8

- Origine EU
