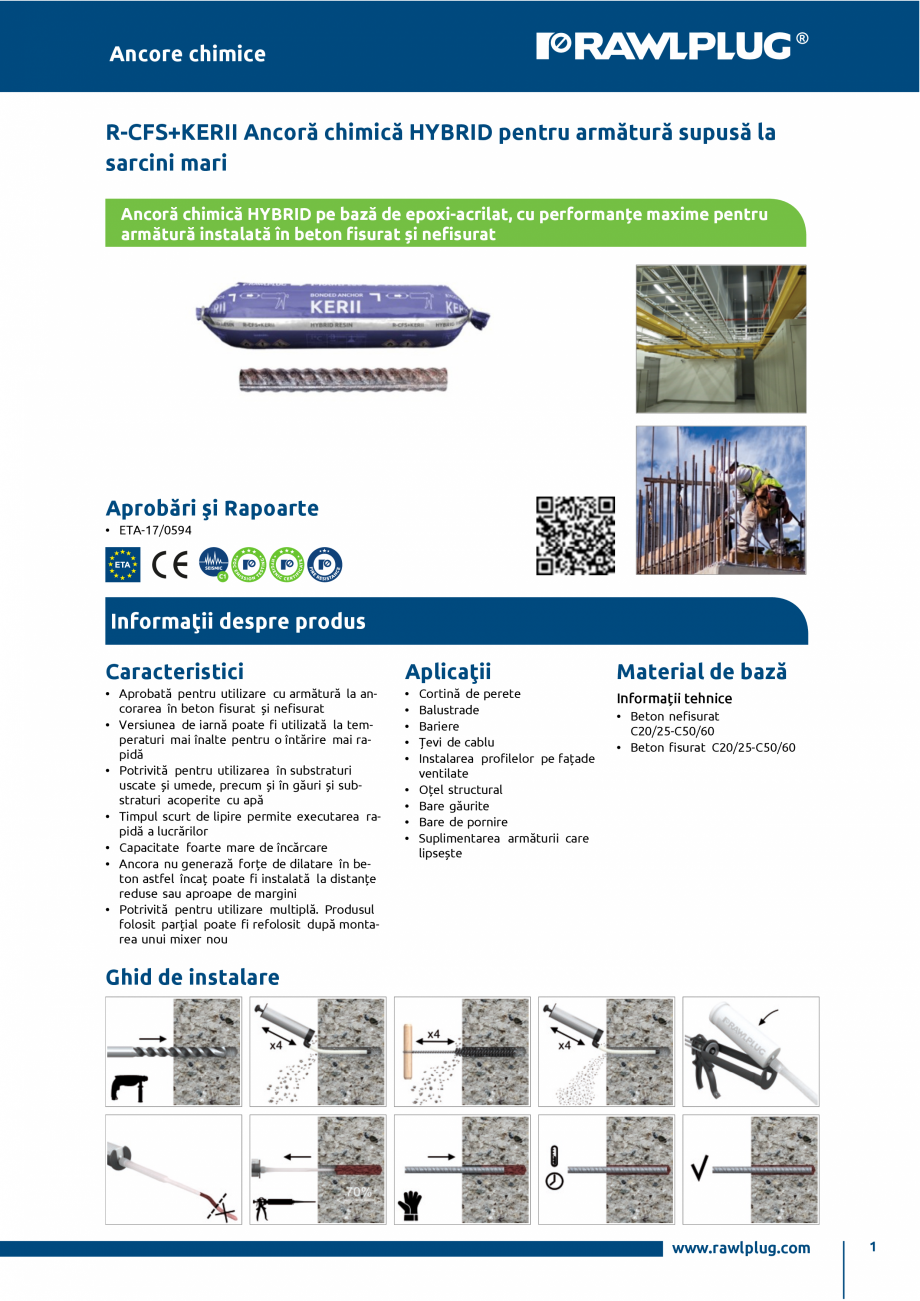

Pagina 1 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

Ancore chimice R-CFS+KERII Ancoră chimică HYBRID pentru armătură supusă la sarcini mari Ancoră chimică HYBRID pe bază de epoxi-acrilat, cu performanțe maxime pentru armătură instalată în beton fisurat și nefisurat Aprobări şi Rapoarte • ETA-17/0594 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Aprobată pentru utilizare cu armătură la an corarea în beton fisurat și nefisurat • Versiunea de iarnă poate fi utilizată la tem peraturi mai înalte pentru o întărire mai ra pidă • Potrivită pentru utilizarea în substraturi uscate și umede, precum și în găuri și sub straturi acoperite cu apă • Timpul scurt de lipire permite executarea ra pidă a lucrărilor • Capacitate foarte mare de încărcare • Ancora nu generază forțe de dilatare în be ton astfel încaț poate fi instalată la distanțe reduse sau aproape de margini • Potrivită pentru utilizare multiplă. Produsul folosit parțial poate fi refo

Pagina 1-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana...

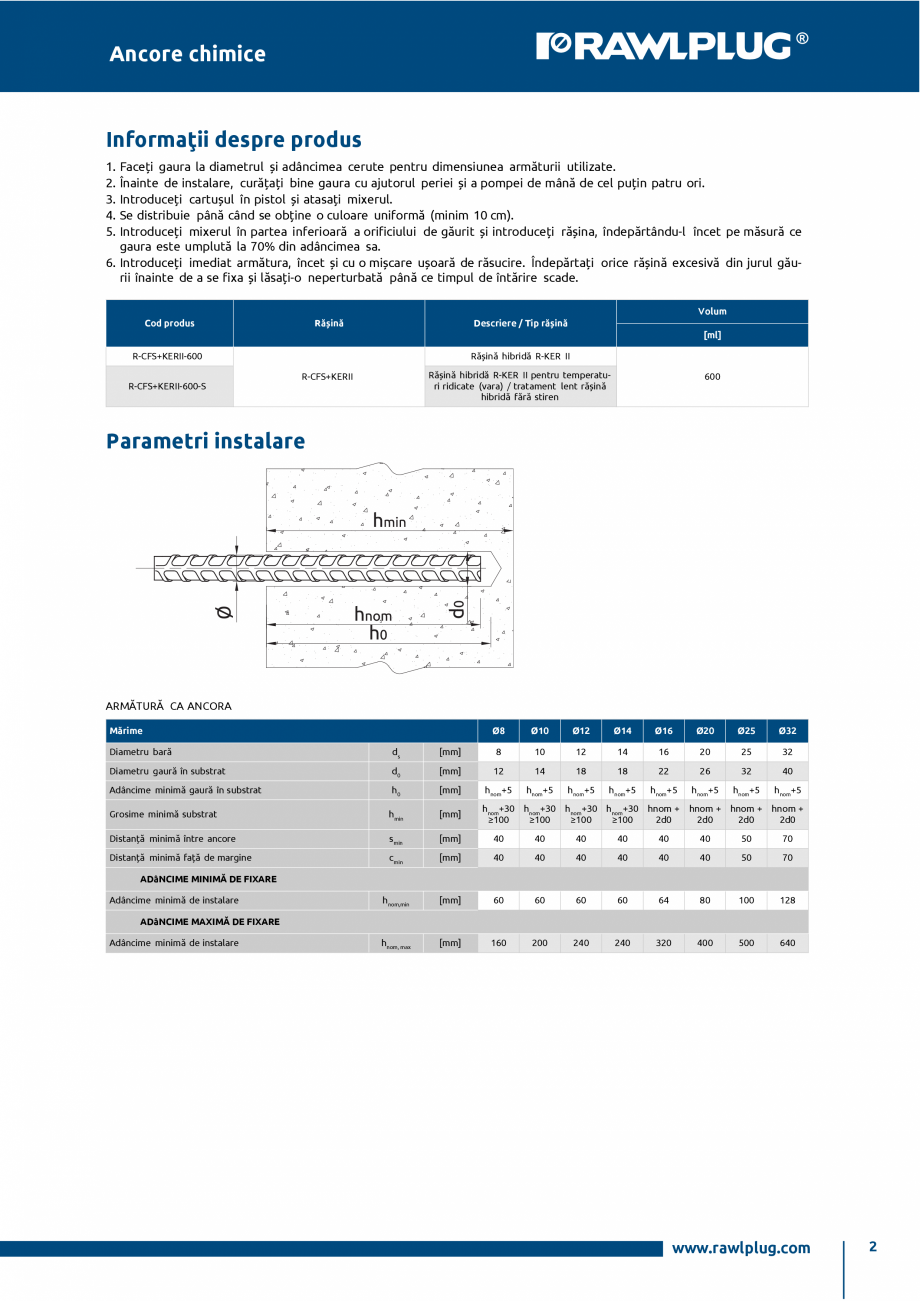

Pagina 2 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

losit după monta rea unui mixer nou • • • • • Informații tehnice • • • • Cortină de perete Balustrade Bariere Țevi de cablu Instalarea profilelor pe fațade ventilate Oțel structural Bare găurite Bare de pornire Suplimentarea armăturii care lipsește • Beton nefisurat C20/25-C50/60 • Beton fisurat C20/25-C50/60 Ghid de instalare www.rawlplug.com 1 Ancore chimice Informaţii despre produs 1. 2. 3. 4. 5. Faceți gaura la diametrul și adâncimea cerute pentru dimensiunea armăturii utilizate. Înainte de instalare, curățați bine gaura cu ajutorul periei și a pompei de mână de cel puțin patru ori. Introduceți cartușul în pistol și atasați mixerul. Se distribuie până când se obține o culoare uniformă (minim 10 cm). Introduceți mixerul în partea inferioară a orificiului de găurit și introduceți rășina, îndepărtându-l încet pe măsură ce gaura este umplută la 70% din adâncimea sa. 6. Introduceți imediat armătura, î

Pagina 2-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana...

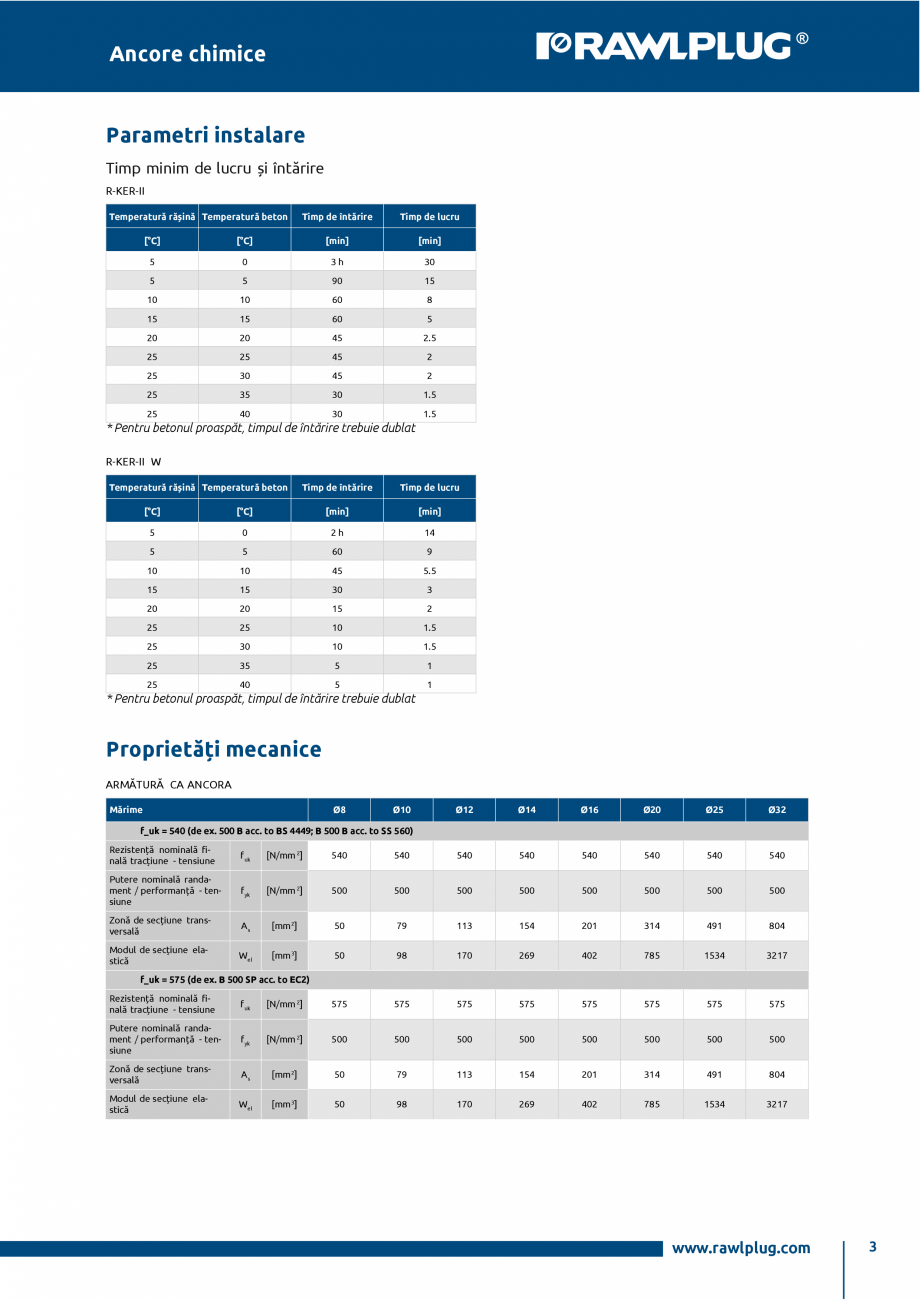

Pagina 3 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

ncet și cu o mișcare ușoară de răsucire. Îndepărtați orice rășină excesivă din jurul gău rii înainte de a se fixa și lăsați-o neperturbată până ce timpul de întărire scade. Volum Cod produs Rășină Descriere / Tip rășină [ml] R-CFS+KERII-600 R-CFS+KERII-600-S Rășină hibridă R-KER II Rășină hibridă R-KER II pentru temperatu ri ridicate (vara) / tratament lent rășină hibridă fără stiren R-CFS+KERII 600 Parametri instalare ARMĂTURĂ CA ANCORA Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 32 Diametru bară ds [mm] 8 10 12 14 16 20 25 Diametru gaură în substrat d0 [mm] 12 14 18 18 22 26 32 40 Adâncime minimă gaură în substrat h0 [mm] hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hmin [mm] hnom+30 hnom+30 hnom+30 hnom+30 hnom + ≥100 ≥100 ≥100 ≥100 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 Distanță minimă între ancore s min [mm] 40 40 40 40 40 40 50 70 Distan

Pagina 3-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana ncet...

Pagina 4 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

ță minimă față de margine c min [mm] 40 40 40 40 40 40 50 70 hnom,min [mm] 60 60 60 60 64 80 100 128 hnom, max [mm] 160 200 240 240 320 400 500 640 Grosime minimă substrat ADâNCIME MINIMĂ DE FIXARE Adâncime minimă de instalare ADâNCIME MAXIMĂ DE FIXARE Adâncime minimă de instalare www.rawlplug.com 2 Ancore chimice Parametri instalare Timp minim de lucru și întărire R-KER-II Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 0 3h 30 5 5 90 15 10 10 60 8 15 15 60 5 20 20 45 2.5 25 25 45 2 25 30 45 2 25 35 30 1.5 25 40 30 1.5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KER-II W Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 0 2h 14 5 5 60 9 10 10 45 5.5 15 15 30 3 20 20 15 2 25 25 10 1.5 25 30 10 1.5 25 35 5 1 25 40 5 1 * Pentr

Pagina 4-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana ță...

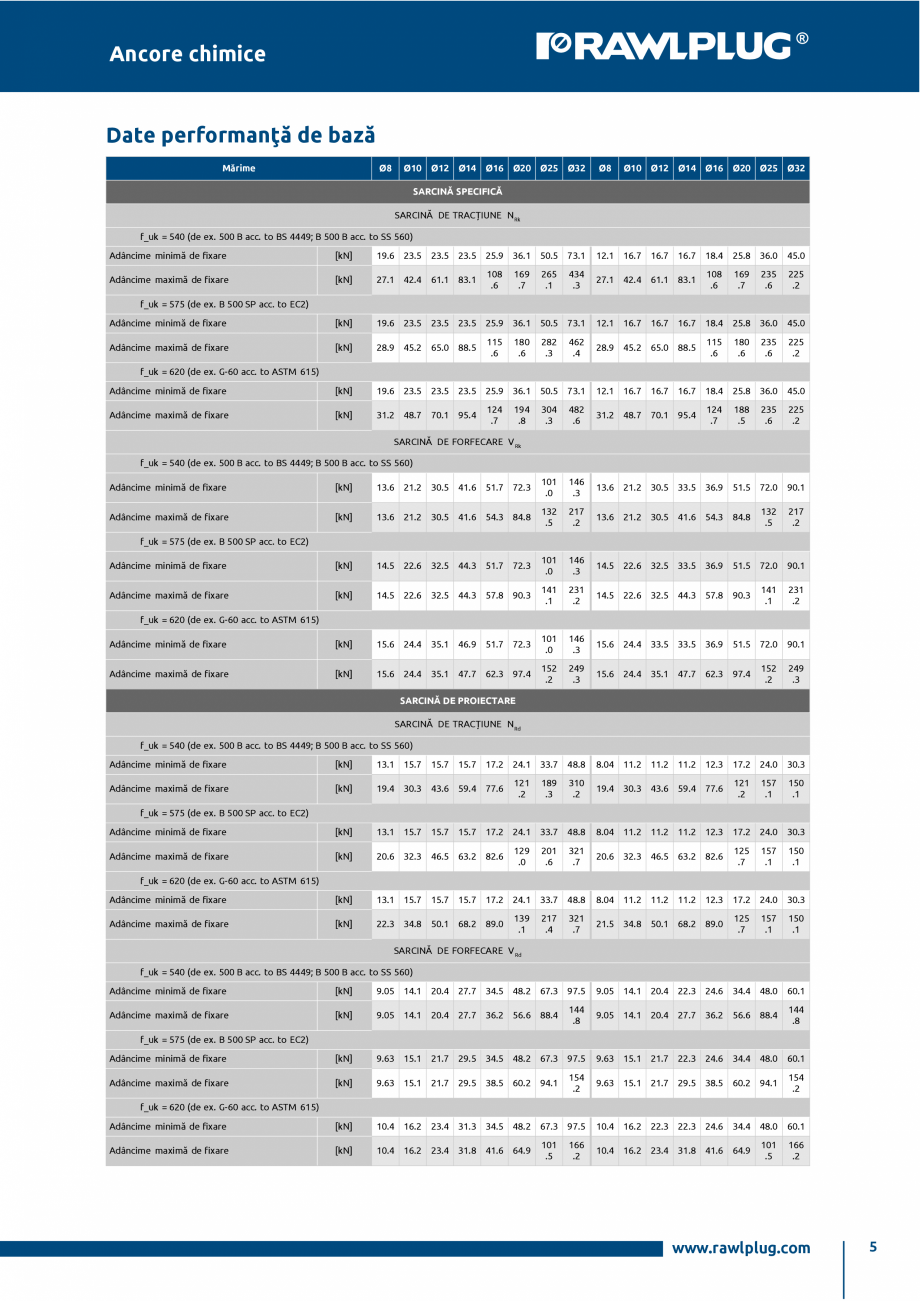

Pagina 5 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

u betonul proaspăt, timpul de întărire trebuie dublat Proprietăți mecanice ARMĂTURĂ CA ANCORA Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Rezistență nominală fi nală tracțiune - tensiune f uk [N/mm 2] 540 540 540 540 540 540 540 540 Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 500 500 500 500 500 500 500 500 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 804 Modul de secțiune ela stică Wel [mm 3] 50 98 170 269 402 785 1534 3217 f_uk = 575 (de ex. B 500 SP acc. to EC2) Rezistență nominală fi nală tracțiune - tensiune f uk [N/mm 2] 575 575 575 575 575 575 575 575 Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 500 500 500 500 500 500 500 500 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 804 Modul de secți

Pagina 5-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana u...

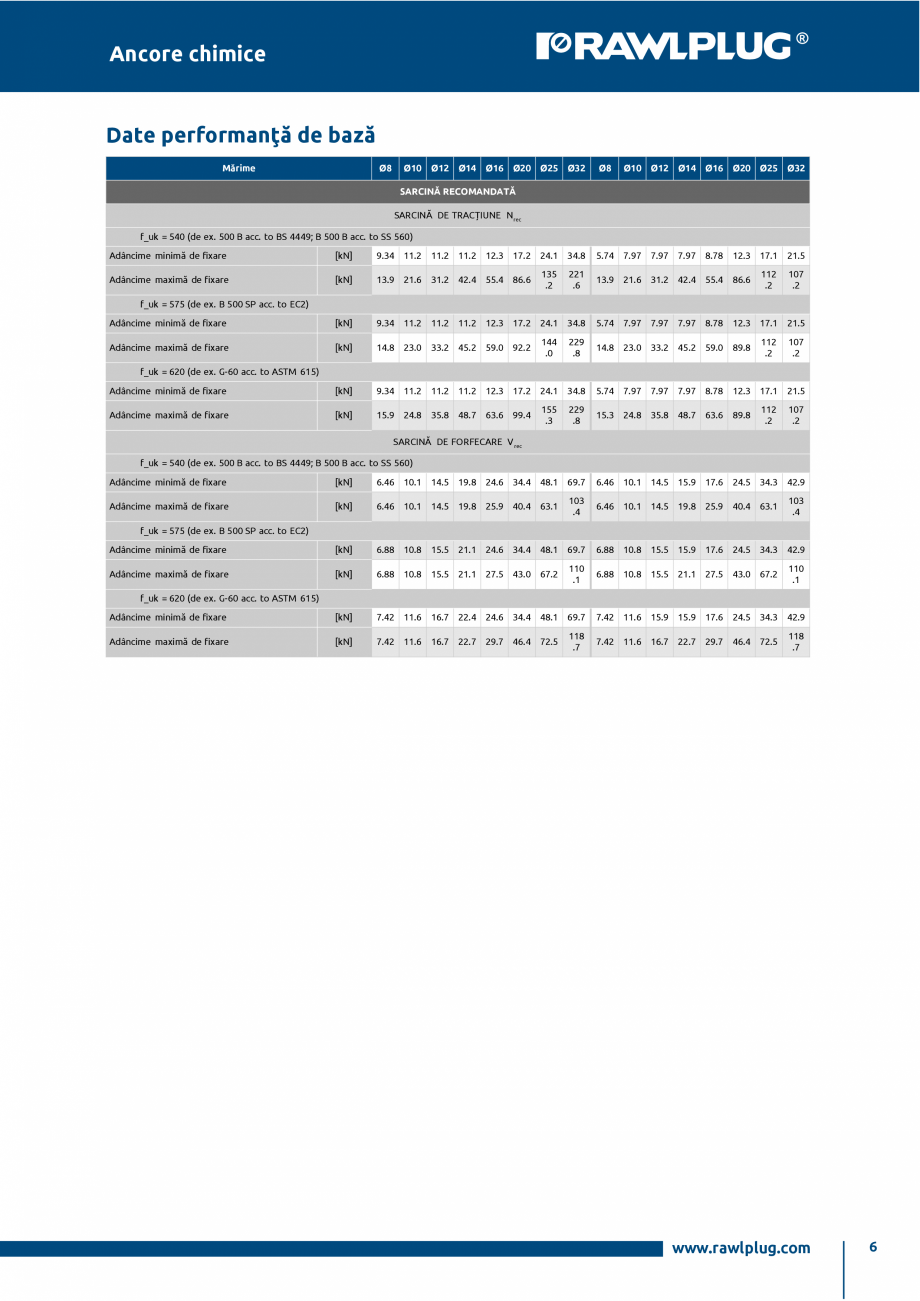

Pagina 6 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

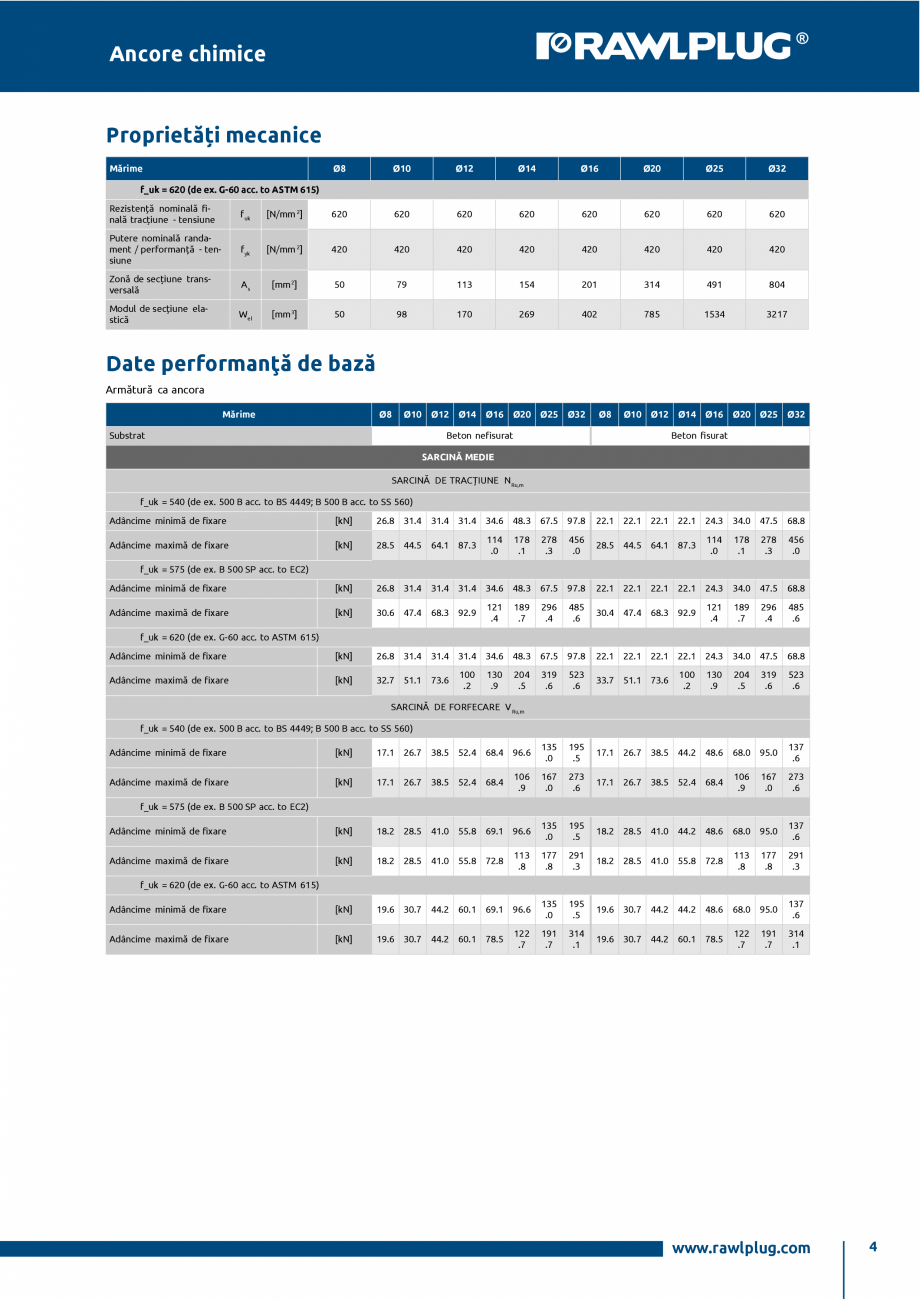

une ela stică Wel [mm 3] 50 98 170 269 402 785 1534 3217 www.rawlplug.com 3 Ancore chimice Proprietăți mecanice Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 f_uk = 620 (de ex. G-60 acc. to ASTM 615) Rezistență nominală fi nală tracțiune - tensiune f uk [N/mm 2] 620 620 620 620 620 620 620 620 Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 420 420 420 420 420 420 420 420 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 804 Modul de secțiune ela stică Wel [mm 3] 50 98 170 269 402 785 1534 3217 Date performanţă de bază Armătură ca ancora Mărime Ø8 Ø10 Substrat Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 Ø8 Ø10 Ø12 Beton nefisurat Ø14 Ø16 Ø20 Ø25 Ø32 Beton fisurat SARCINĂ MEDIE SARCINĂ DE TRACȚIUNE NRu,m f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Adâncime minimă de fixare Adâncime maximă de fixare [kN]

Pagina 6-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana une ...

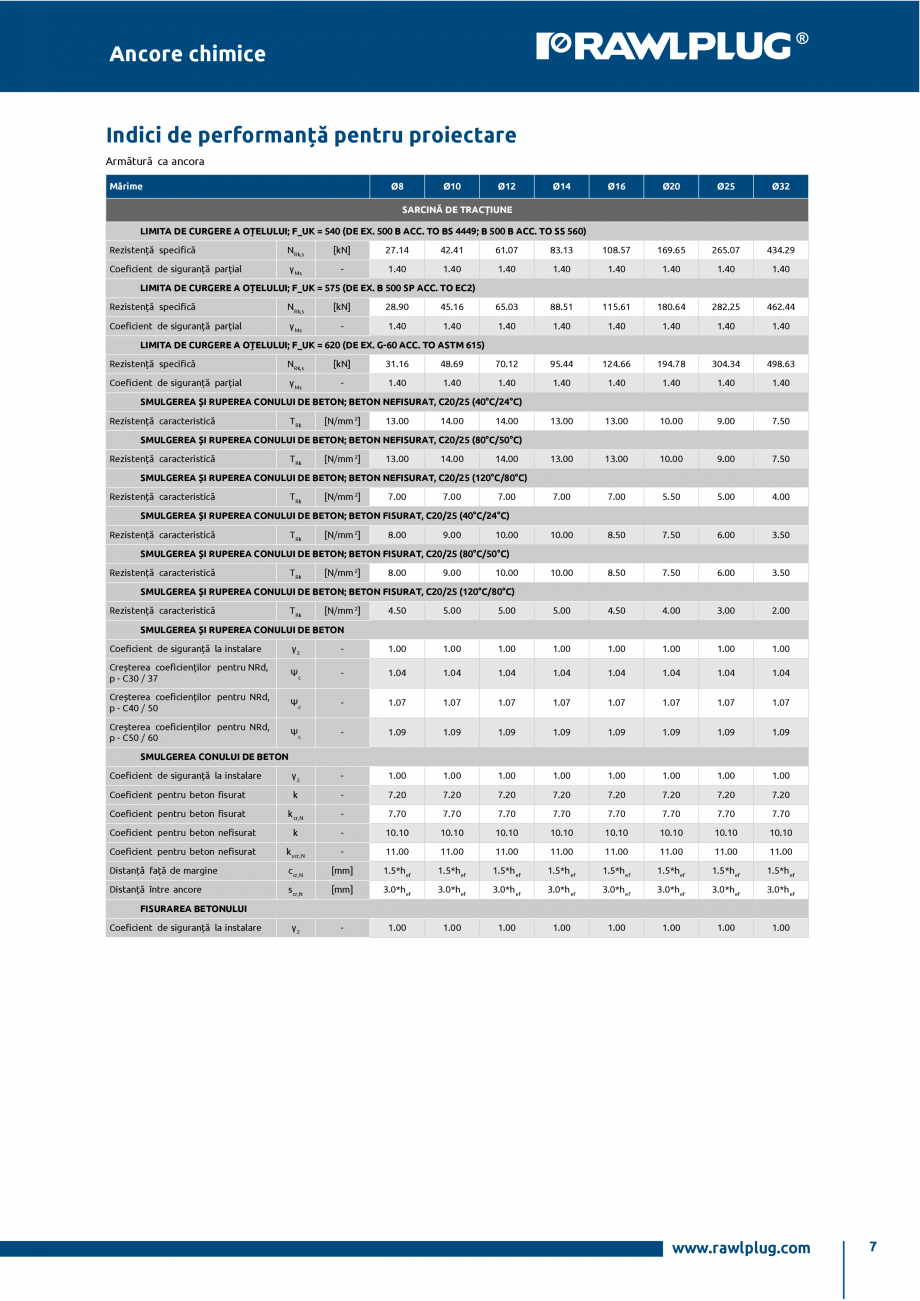

Pagina 7 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

26.8 31.4 31.4 31.4 34.6 48.3 67.5 97.8 178 .1 278 .3 456 .0 22.1 22.1 28.5 44.5 22.1 22.1 22.1 22.1 24.3 34.0 47.5 68.8 64.1 87.3 114 .0 178 .1 278 .3 456 .0 22.1 22.1 24.3 34.0 47.5 68.8 189 .7 296 .4 485 .6 [kN] 28.5 44.5 64.1 87.3 114 .0 [kN] 26.8 31.4 31.4 31.4 34.6 48.3 67.5 97.8 189 .7 296 .4 485 .6 30.4 47.4 68.3 92.9 121 .4 22.1 22.1 22.1 22.1 24.3 34.0 47.5 68.8 130 .9 204 .5 319 .6 523 .6 f_uk = 575 (de ex. B 500 SP acc. to EC2) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 30.6 47.4 68.3 92.9 121 .4 [kN] 26.8 31.4 31.4 31.4 34.6 48.3 67.5 97.8 73.6 100 .2 130 .9 204 .5 319 .6 523 .6 33.7 51.1 73.6 100 .2 f_uk = 620 (de ex. G-60 acc. to ASTM 615) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 32.7 51.1 SARCINĂ DE FORFECARE V Ru,m f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Adâncime minimă de fixare [kN] 17.1 26.7 38.

Pagina 7-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana 26.8...

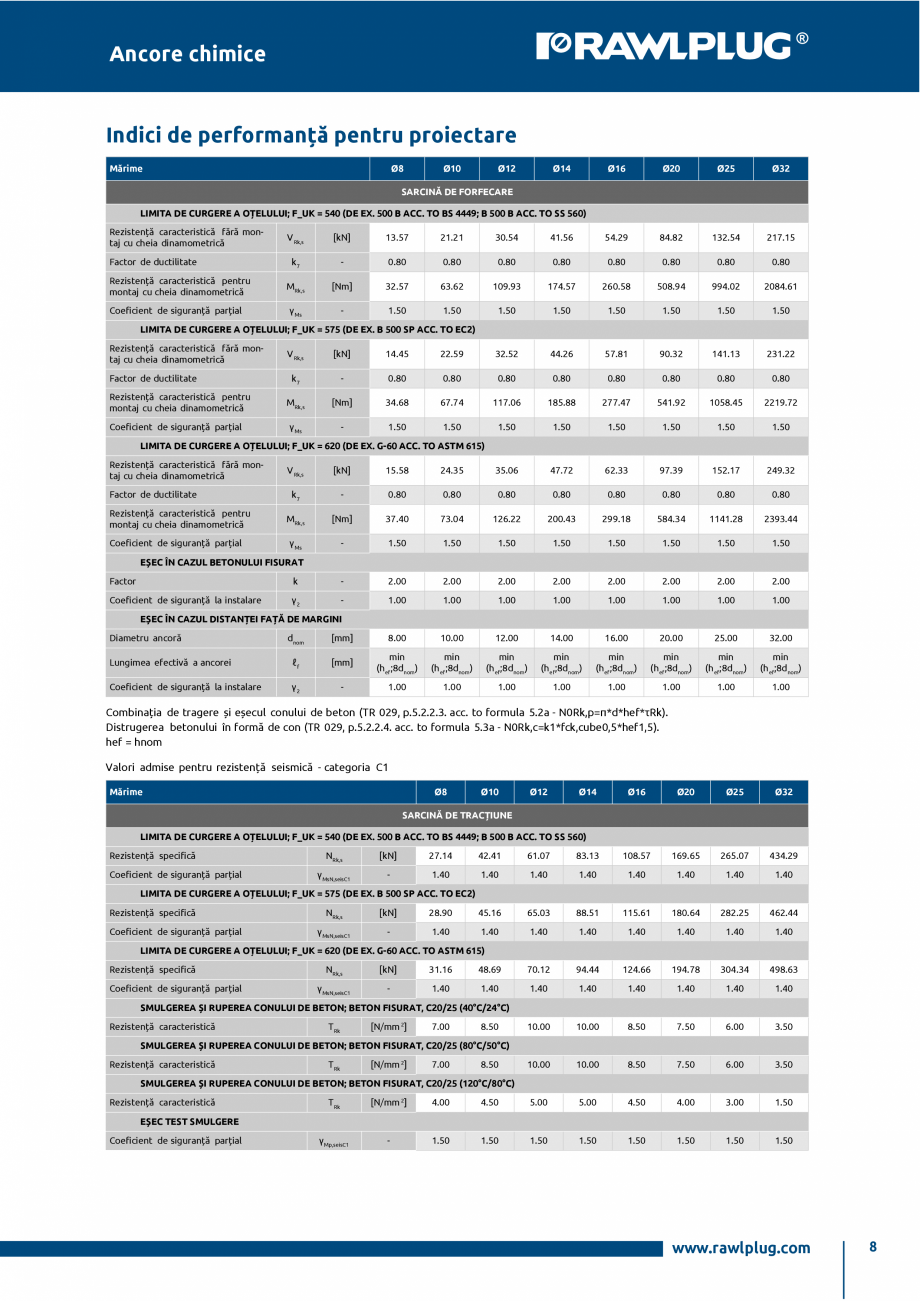

Pagina 8 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

5 52.4 68.4 96.6 135 .0 195 .5 17.1 26.7 38.5 44.2 48.6 68.0 95.0 137 .6 Adâncime maximă de fixare [kN] 17.1 26.7 38.5 52.4 68.4 106 .9 167 .0 273 .6 17.1 26.7 38.5 52.4 68.4 106 .9 167 .0 273 .6 Adâncime minimă de fixare [kN] 18.2 28.5 41.0 55.8 69.1 96.6 135 .0 195 .5 18.2 28.5 41.0 44.2 48.6 68.0 95.0 137 .6 Adâncime maximă de fixare [kN] 18.2 28.5 41.0 55.8 72.8 113 .8 177 .8 291 .3 18.2 28.5 41.0 55.8 72.8 113 .8 177 .8 291 .3 Adâncime minimă de fixare [kN] 19.6 30.7 44.2 60.1 69.1 96.6 135 .0 195 .5 19.6 30.7 44.2 44.2 48.6 68.0 95.0 137 .6 Adâncime maximă de fixare [kN] 19.6 30.7 44.2 60.1 78.5 122 .7 191 .7 314 .1 19.6 30.7 44.2 60.1 78.5 122 .7 191 .7 314 .1 f_uk = 575 (de ex. B 500 SP acc. to EC2) f_uk = 620 (de ex. G-60 acc. to ASTM 615) www.rawlplug.com 4 Ancore chimice Date performanţă de bază Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 Ø8

Pagina 8-Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice Romana 5
...

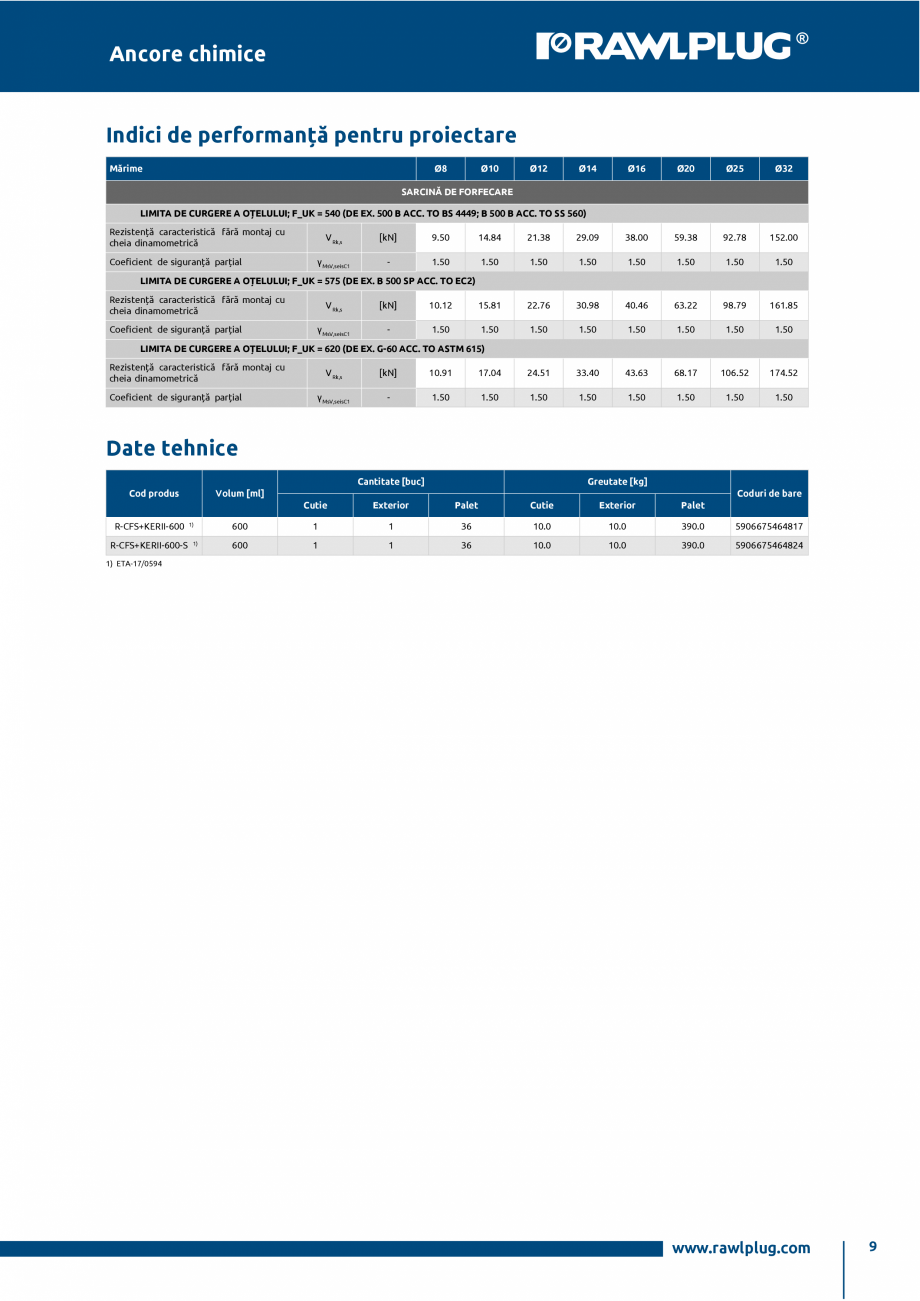

Pagina 9 - Ancora chimica HYBRID cu imbinare cu armatura RAWLPLUG R-CFS+KERII Specificații tehnice ...

Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 12.1 16.7 16.7 16.7 18.4 25.8 36.0 45.0 169 .7 235 .6 225 .2 SARCINĂ SPECIFICĂ SARCINĂ DE TRACȚIUNE NRk f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 19.6 23.5 23.5 23.5 25.9 36.1 50.5 73.1 169 .7 265 .1 434 .3 27.1 42.4 61.1 83.1 108 .6 12.1 16.7 16.7 16.7 18.4 25.8 36.0 45.0 180 .6 235 .6 225 .2 [kN] 27.1 42.4 61.1 83.1 108 .6 [kN] 19.6 23.5 23.5 23.5 25.9 36.1 50.5 73.1 180 .6 282 .3 462 .4 28.9 45.2 65.0 88.5 115 .6 12.1 16.7 16.7 16.7 18.4 25.8 36.0 45.0 188 .5 235 .6 225 .2 f_uk = 575 (de ex. B 500 SP acc. to EC2) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 28.9 45.2 65.0 88.5 115 .6 [kN] 19.6 23.5 23.5 23.5 25.9 36.1 50.5 73.1 95.4 124 .7 194 .8 304 .3 482 .6 31.2 48.7 70.1 95.4 124 .7 f_uk = 620 (de ex. G-60 acc. to ASTM 615) Adâncime
