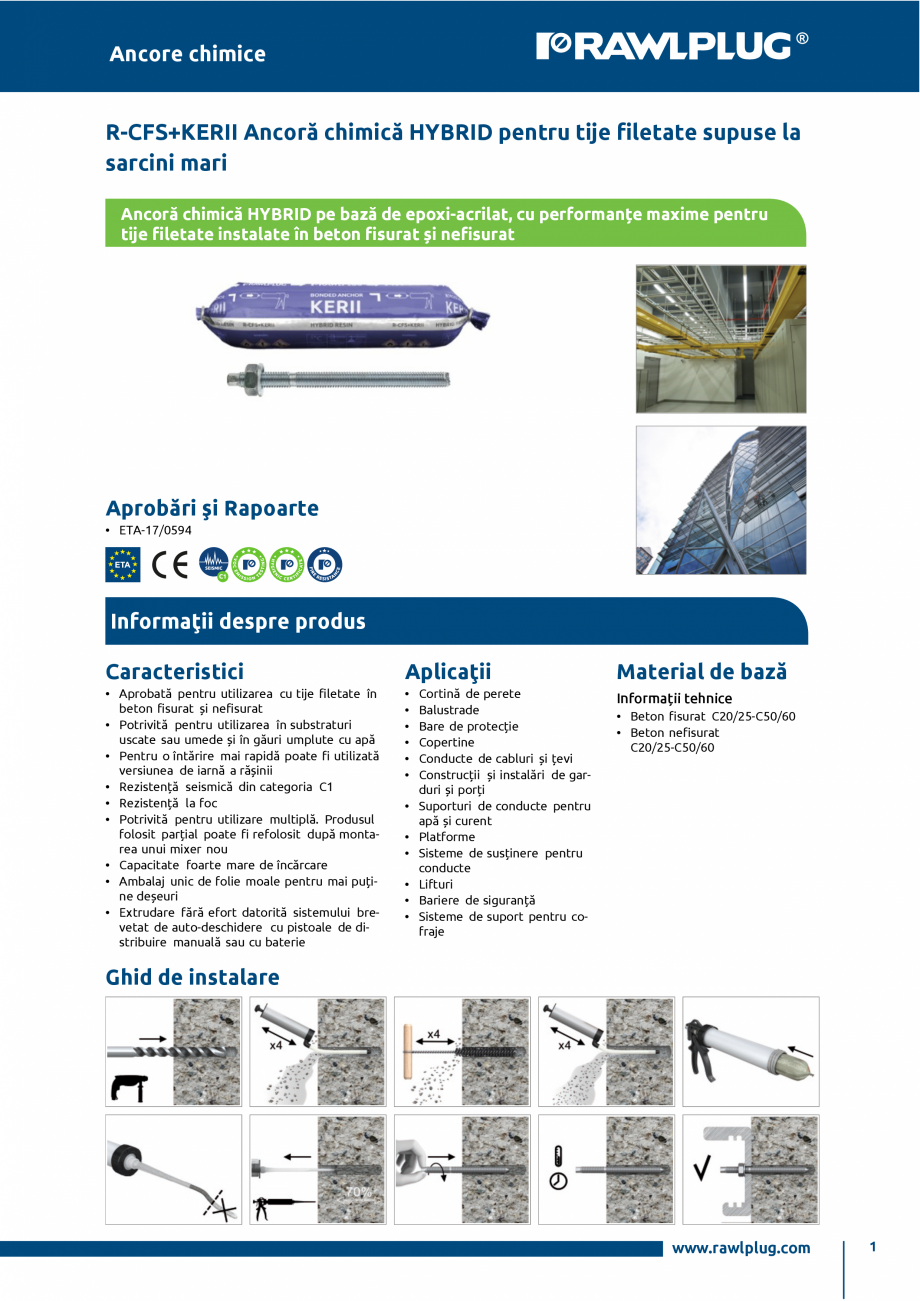

Pagina 1 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana...

Ancore chimice R-CFS+KERII Ancoră chimică HYBRID pentru tije filetate supuse la sarcini mari Ancoră chimică HYBRID pe bază de epoxi-acrilat, cu performanțe maxime pentru tije filetate instalate în beton fisurat și nefisurat Aprobări şi Rapoarte • ETA-17/0594 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Aprobată pentru utilizarea cu tije filetate în beton fisurat și nefisurat • Potrivită pentru utilizarea în substraturi uscate sau umede și în găuri umplute cu apă • Pentru o întărire mai rapidă poate fi utilizată versiunea de iarnă a rășinii • Rezistență seismică din categoria C1 • Rezistență la foc • Potrivită pentru utilizare multiplă. Produsul folosit parțial poate fi refolosit după monta rea unui mixer nou • Capacitate foarte mare de încărcare • Ambalaj unic de folie moale pentru mai puți ne deșeuri • Extrudare fără efort datorită sistemului bre vetat de auto-deschidere cu pistoale de

Pagina 1-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana Ancore...

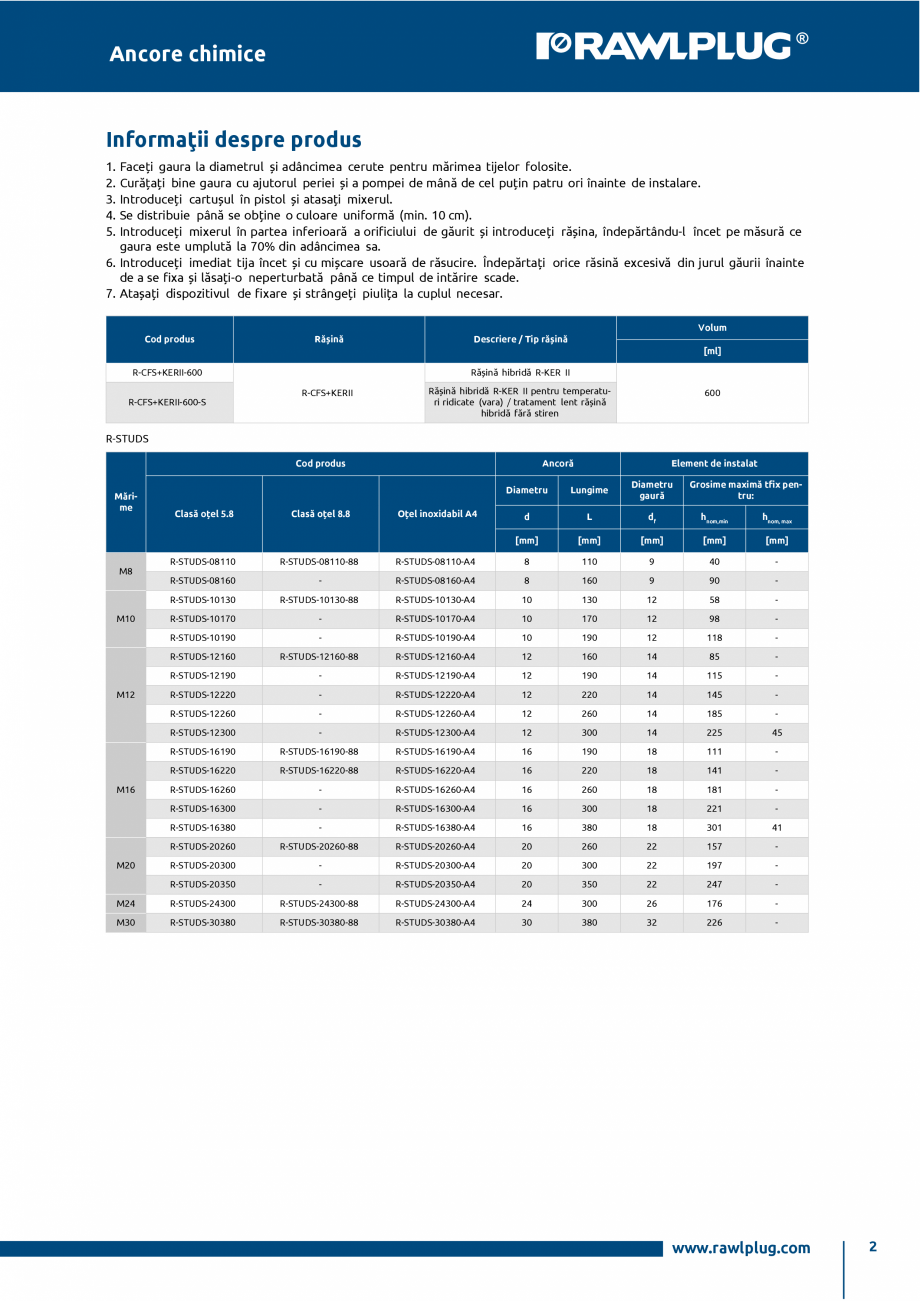

Pagina 2 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana ...

di stribuire manuală sau cu baterie • • • • • • Informații tehnice • • • • • • Cortină de perete Balustrade Bare de protecție Copertine Conducte de cabluri și țevi Construcții și instalări de gar duri și porți Suporturi de conducte pentru apă și curent Platforme Sisteme de susținere pentru conducte Lifturi Bariere de siguranță Sisteme de suport pentru co fraje • Beton fisurat C20/25-C50/60 • Beton nefisurat C20/25-C50/60 Ghid de instalare www.rawlplug.com 1 Ancore chimice Informaţii despre produs 1. 2. 3. 4. 5. Faceți gaura la diametrul și adâncimea cerute pentru mărimea tijelor folosite. Curățați bine gaura cu ajutorul periei și a pompei de mână de cel puțin patru ori înainte de instalare. Introduceți cartușul în pistol și atasați mixerul. Se distribuie până se obține o culoare uniformă (min. 10 cm). Introduceți mixerul în partea inferioară a orificiului de găurit și introduceți rășina, îndep

Pagina 2-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana di...

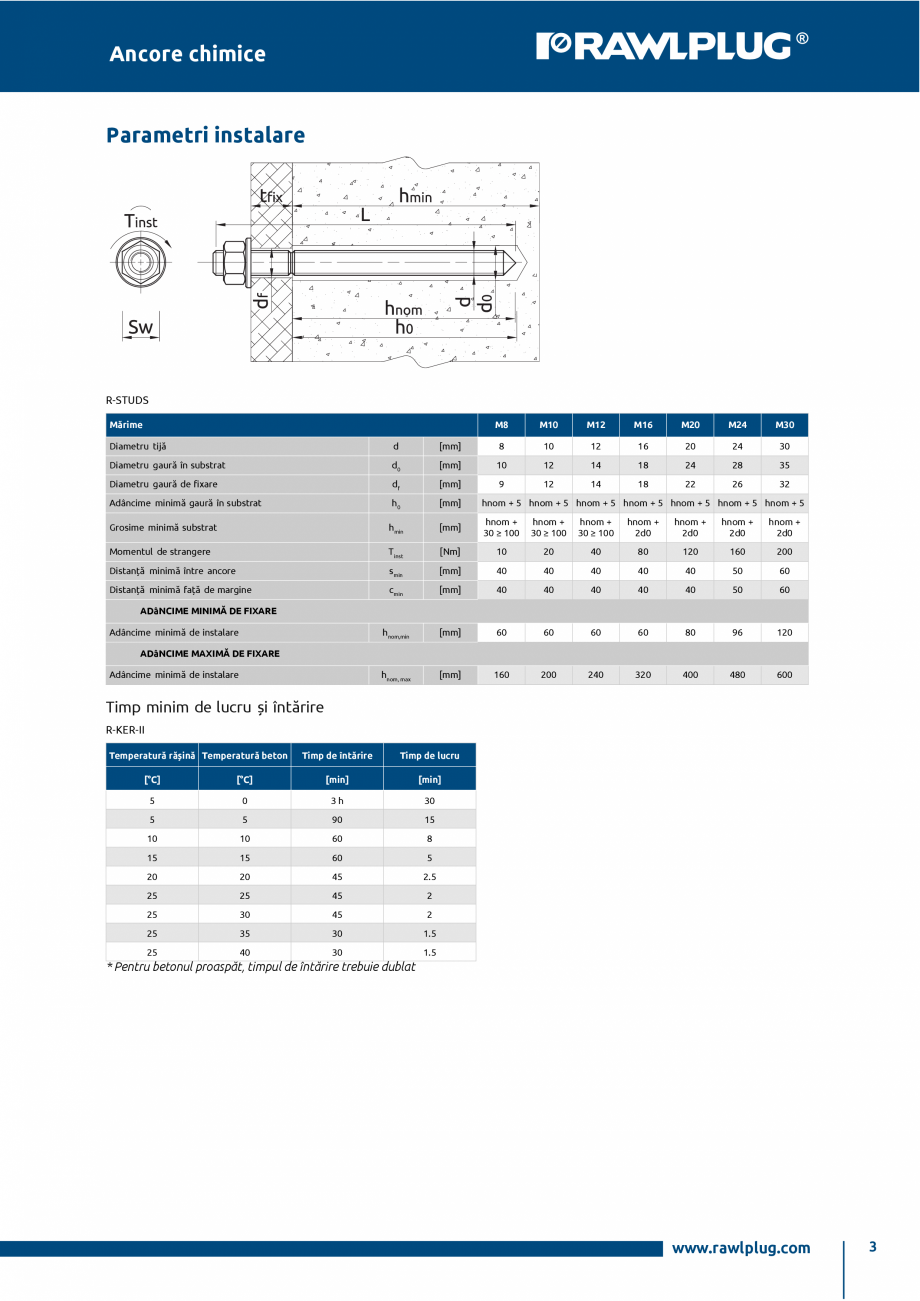

Pagina 3 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana...

ărtându-l încet pe măsură ce gaura este umplută la 70% din adâncimea sa. 6. Introduceți imediat tija încet și cu mișcare usoară de răsucire. Îndepărtați orice răsină excesivă din jurul găurii înainte de a se fixa și lăsați-o neperturbată până ce timpul de intărire scade. 7. Atașați dispozitivul de fixare și strângeți piulița la cuplul necesar. Volum Cod produs Rășină Descriere / Tip rășină [ml] R-CFS+KERII-600 R-CFS+KERII-600-S Rășină hibridă R-KER II R-CFS+KERII Rășină hibridă R-KER II pentru temperatu ri ridicate (vara) / tratament lent rășină hibridă fără stiren 600 R-STUDS Cod produs Mări me Ancoră Diametru Clasă oțel 5.8 Clasă oțel 8.8 Oțel inoxidabil A4 Element de instalat Lungime Diametru gaură Grosime maximă tfix pen tru: d L df hnom,min hnom, max [mm] [mm] [mm] [mm] [mm] R-STUDS-08110 R-STUDS-08110-88 R-STUDS-08110-A4 8 110 9 40 - R-STUDS-08160 - R-STUDS-08160-A4 8 160 9

Pagina 3-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana ărtându-l ...

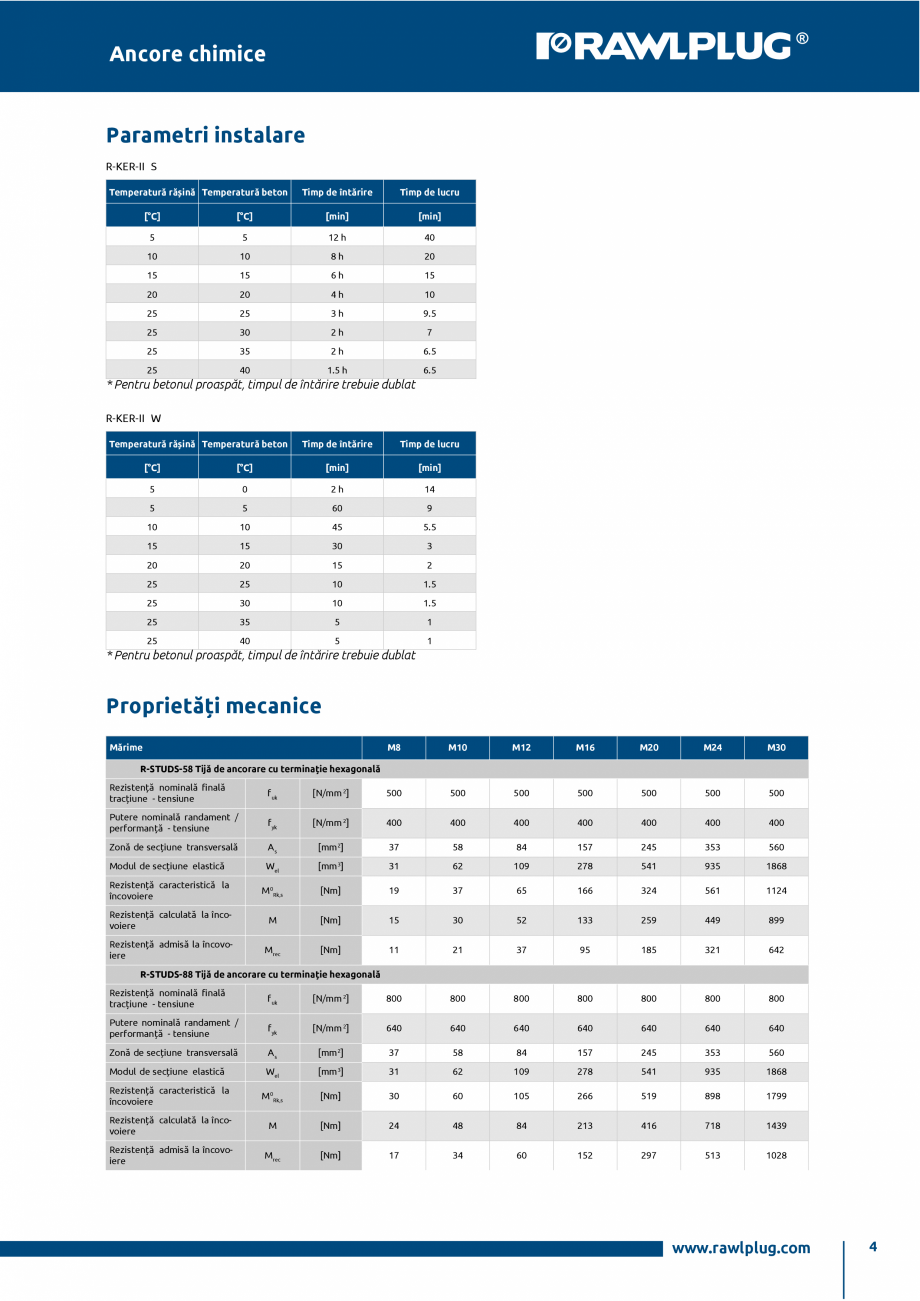

Pagina 4 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana
...

90 - R-STUDS-10130 R-STUDS-10130-88 R-STUDS-10130-A4 10 130 12 58 - R-STUDS-10170 - R-STUDS-10170-A4 10 170 12 98 - R-STUDS-10190 - R-STUDS-10190-A4 10 190 12 118 - R-STUDS-12160 R-STUDS-12160-88 R-STUDS-12160-A4 12 160 14 85 - R-STUDS-12190 - R-STUDS-12190-A4 12 190 14 115 - R-STUDS-12220 - R-STUDS-12220-A4 12 220 14 145 - R-STUDS-12260 - R-STUDS-12260-A4 12 260 14 185 - R-STUDS-12300 - R-STUDS-12300-A4 12 300 14 225 45 R-STUDS-16190 R-STUDS-16190-88 R-STUDS-16190-A4 16 190 18 111 - R-STUDS-16220 R-STUDS-16220-88 R-STUDS-16220-A4 16 220 18 141 - R-STUDS-16260 - R-STUDS-16260-A4 16 260 18 181 - R-STUDS-16300 - R-STUDS-16300-A4 16 300 18 221 - R-STUDS-16380 - R-STUDS-16380-A4 16 380 18 301 41 R-STUDS-20260 R-STUDS-20260-88 R-STUDS-20260-A4 20 260 22 157 - R-STUDS-20300 - R-STUDS-20300-A4 20 300 22 197 - R-STUDS-20350 - R-STUDS-20350-A4 20 350 22 247 - M24

Pagina 4-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana

90

-
...

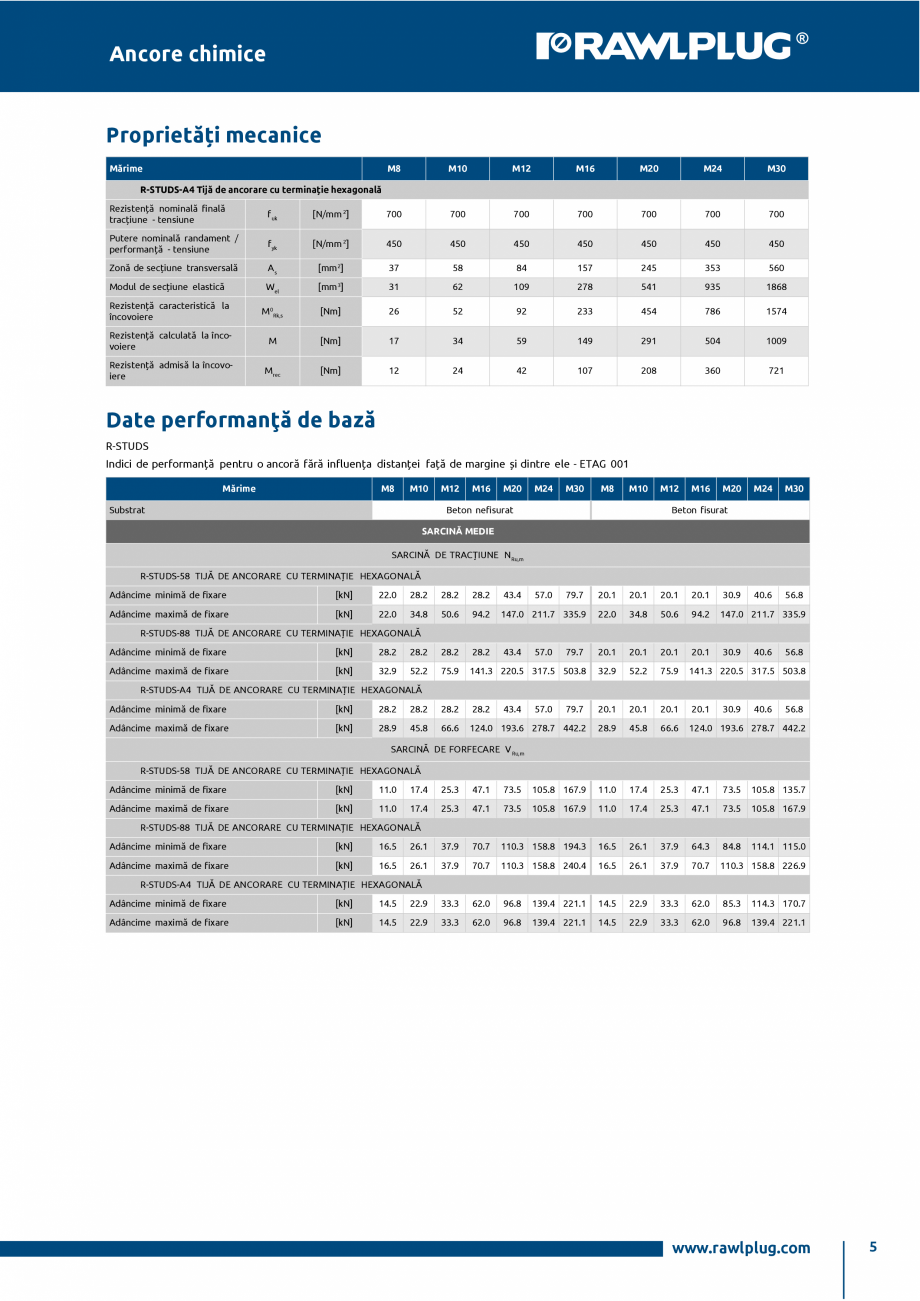

Pagina 5 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana...

R-STUDS-24300 R-STUDS-24300-88 R-STUDS-24300-A4 24 300 26 176 - M30 R-STUDS-30380 R-STUDS-30380-88 R-STUDS-30380-A4 30 380 32 226 - M8 M10 M12 M16 M20 www.rawlplug.com 2 Ancore chimice Parametri instalare R-STUDS Mărime M8 M10 M12 M16 M20 M24 M30 Diametru tijă d [mm] 8 10 12 16 20 24 30 Diametru gaură în substrat d0 [mm] 10 12 14 18 24 28 35 Diametru gaură de fixare df [mm] 9 12 14 18 22 26 32 Adâncime minimă gaură în substrat h0 [mm] hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 Grosime minimă substrat hmin [mm] hnom + 30 ≥ 100 hnom + 30 ≥ 100 hnom + 30 ≥ 100 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 Momentul de strangere T inst [Nm] 10 20 40 80 120 160 200 Distanță minimă între ancore s min [mm] 40 40 40 40 40 50 60 Distanță minimă față de margine c min [mm] 40 40 40 40 40 50 60 hnom,min [mm] 60 60 60 60 80 96 120 hnom, max

Pagina 6 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana
...

[mm] 160 200 240 320 400 480 600 ADâNCIME MINIMĂ DE FIXARE Adâncime minimă de instalare ADâNCIME MAXIMĂ DE FIXARE Adâncime minimă de instalare Timp minim de lucru și întărire R-KER-II Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 0 3h 30 5 5 90 15 10 10 60 8 15 15 60 5 20 20 45 2.5 25 25 45 2 25 30 45 2 25 35 30 1.5 25 40 30 1.5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat www.rawlplug.com 3 Ancore chimice Parametri instalare R-KER-II S Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 5 12 h 40 10 10 8h 20 15 15 6h 15 20 20 4h 10 25 25 3h 9.5 25 30 2h 7 25 35 2h 6.5 25 40 1.5 h 6.5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KER-II W Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [mi

Pagina 6-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana
[mm]

160

...

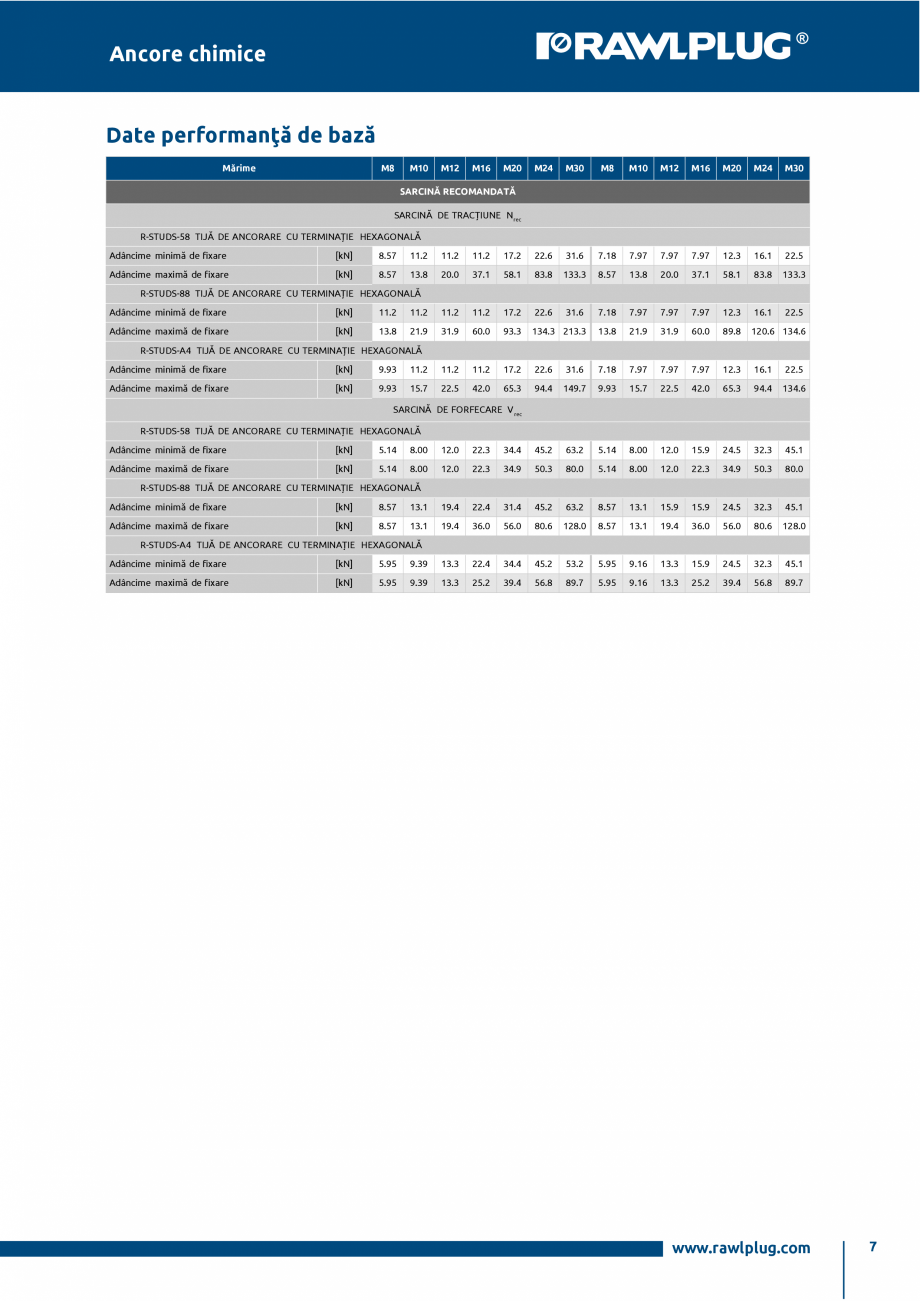

Pagina 7 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana...

n] 5 0 2h 14 5 5 60 9 10 10 45 5.5 15 15 30 3 20 20 15 2 25 25 10 1.5 25 30 10 1.5 25 35 5 1 25 40 5 1 * Pentru betonul proaspăt, timpul de întărire trebuie dublat Proprietăți mecanice R-STUDS Mărime M8 M10 M12 M16 M20 M24 M30 R-STUDS-58 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 500 500 500 500 500 500 500 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 400 400 400 400 400 400 400 Zonă de secțiune transversală As [mm 2] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 19 37 65 166 324 561 1124 Rezistență calculată la înco voiere M [Nm] 15 30 52 133 259 449 899 Rezistență admisă la încovo iere Mrec [Nm] 11 21 37 95 185 321 642 R-STUDS-88 Tijă de ancorare cu termina�

Pagina 7-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana n]

5

0

2h...

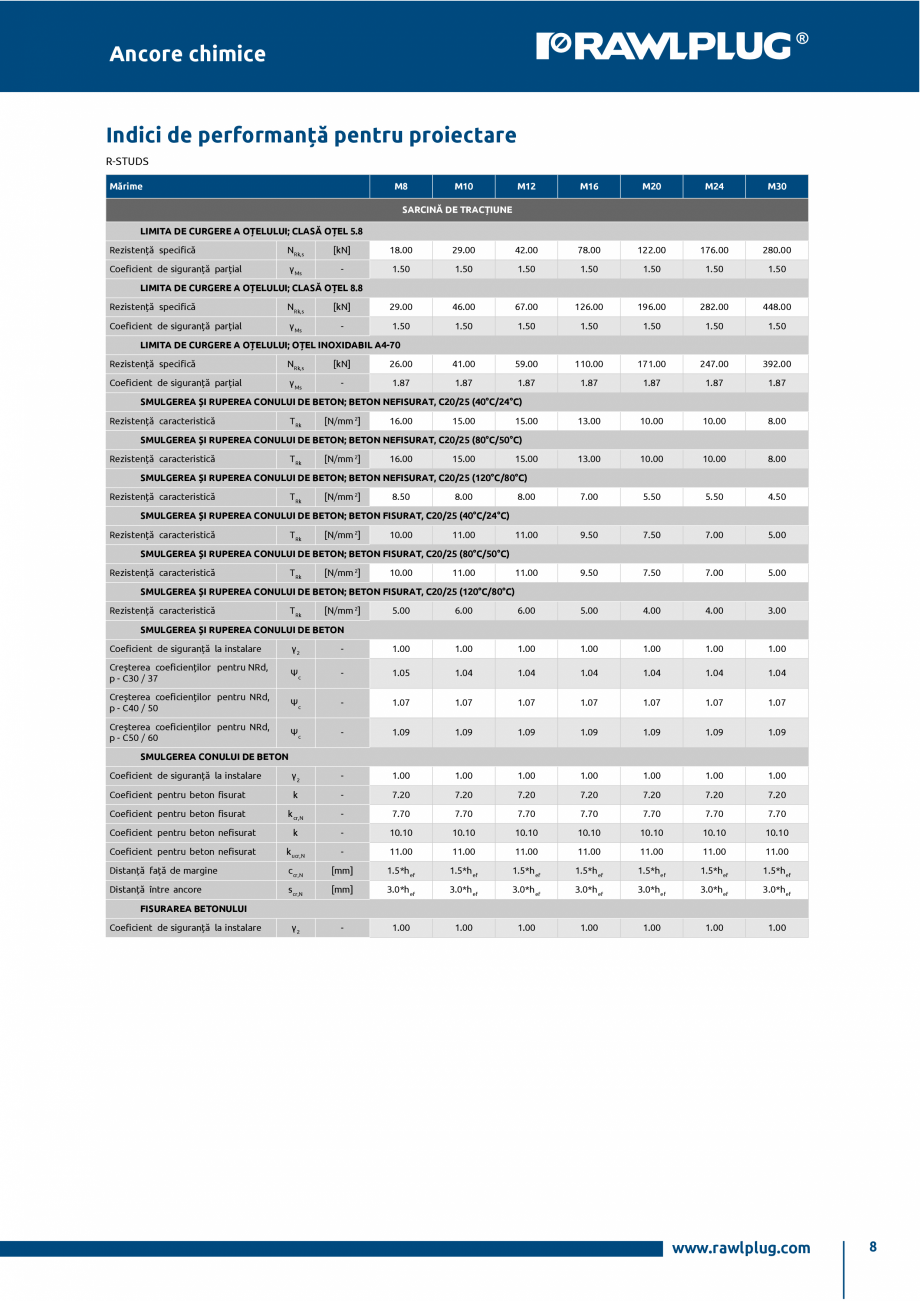

Pagina 8 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana...

�ie hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 800 800 800 800 800 800 800 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 640 640 640 640 640 640 640 Zonă de secțiune transversală As [mm 2] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 30 60 105 266 519 898 1799 Rezistență calculată la înco voiere M [Nm] 24 48 84 213 416 718 1439 Rezistență admisă la încovo iere Mrec [Nm] 17 34 60 152 297 513 1028 www.rawlplug.com 4 Ancore chimice Proprietăți mecanice Mărime M8 M10 M12 M16 M20 M24 M30 R-STUDS-A4 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 700 700 700 700 700 700 700 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 450 450 450 450

Pagina 8-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana �ie...

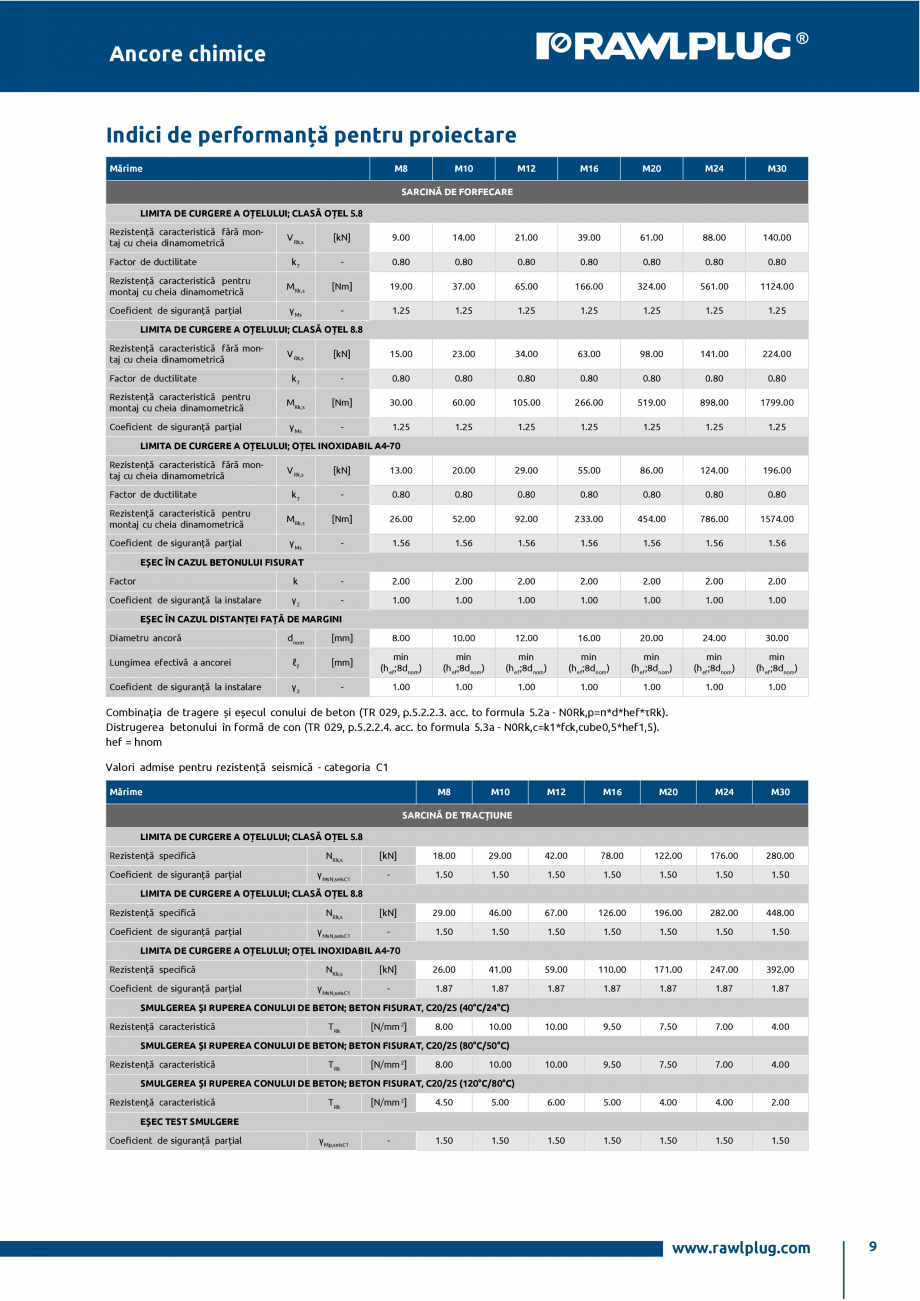

Pagina 9 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana
...

450 450 450 Zonă de secțiune transversală As [mm 2] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 26 52 92 233 454 786 1574 Rezistență calculată la înco voiere M [Nm] 17 34 59 149 291 504 1009 Rezistență admisă la încovo iere Mrec [Nm] 12 24 42 107 208 360 721 Date performanţă de bază R-STUDS Indici de performanță pentru o ancoră fără influența distanței față de margine și dintre ele - ETAG 001 Mărime M8 M10 Substrat M12 M16 M20 M24 M30 M8 M10 Beton nefisurat M12 M16 M20 M24 M30 40.6 56.8 Beton fisurat SARCINĂ MEDIE SARCINĂ DE TRACȚIUNE NRu,m R-STUDS-58 TIJĂ DE ANCORARE CU TERMINAȚIE HEXAGONALĂ Adâncime minimă de fixare [kN] 22.0 28.2 28.2 28.2 43.4 79.7 20.1 20.1 20.1 20.1 30.9 Adâncime maximă de fixare [kN] 22.0 34.8 50.6 94.2 147.0 211.7 335.9 57.0 22

Pagina 9-Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana
450

450
...

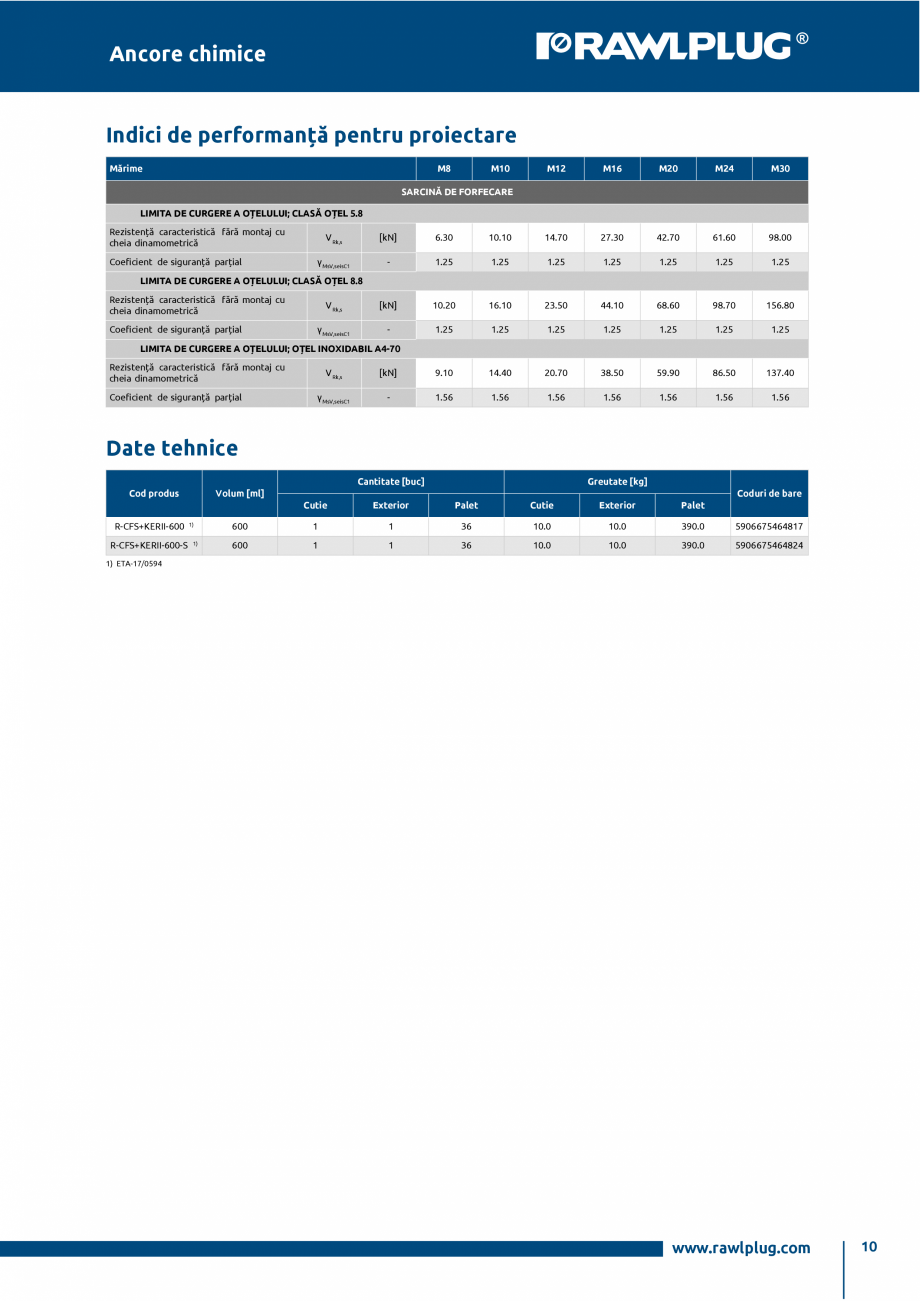

Pagina 10 - Ancora chimica HYBRID pe baza de epoxi-acrilat RAWLPLUG R-CFS+KERII Fisa tehnica Romana ...

.0 34.8 50.6 94.2 147.0 211.7 335.9 43.4 30.9 R-STUDS-88 TIJĂ DE ANCORARE CU TERMINAȚIE HEXAGONALĂ Adâncime minimă de fixare [kN] 28.2 28.2 28.2 28.2 79.7 20.1 20.1 20.1 20.1 Adâncime maximă de fixare [kN] 32.9 52.2 75.9 141.3 220.5 317.5 503.8 57.0 32.9 52.2 75.9 141.3 220.5 317.5 503.8 40.6 56.8 R-STUDS-A4 TIJĂ DE ANCORARE CU TERMINAȚIE HEXAGONALĂ Adâncime minimă de fixare [kN] 28.2 28.2 28.2 28.2 79.7 20.1 20.1 20.1 20.1 Adâncime maximă de fixare [kN] 28.9 45.8 66.6 124.0 193.6 278.7 442.2 43.4 57.0 28.9 45.8 66.6 124.0 193.6 278.7 442.2 30.9 40.6 56.8 SARCINĂ DE FORFECARE V Ru,m R-STUDS-58 TIJĂ DE ANCORARE CU TERMINAȚIE HEXAGONALĂ Adâncime minimă de fixare [kN] 11.0 17.4 25.3 47.1 73.5 105.8 167.9 11.0 17.4 25.3 47.1 73.5 105.8 135.7 Adâncime maximă de fixare [kN] 11.0 17.4 25.3 47.1 73.5 105.8 167.9 11.0 17.4 25.3 47.1 73.5 105.8 167.9 114.1 115.0 R-STUDS-88 TIJĂ DE ANCORAR
