Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID

Limba: Romana

4 afisari

Tip documentatie: Specificații tehnice

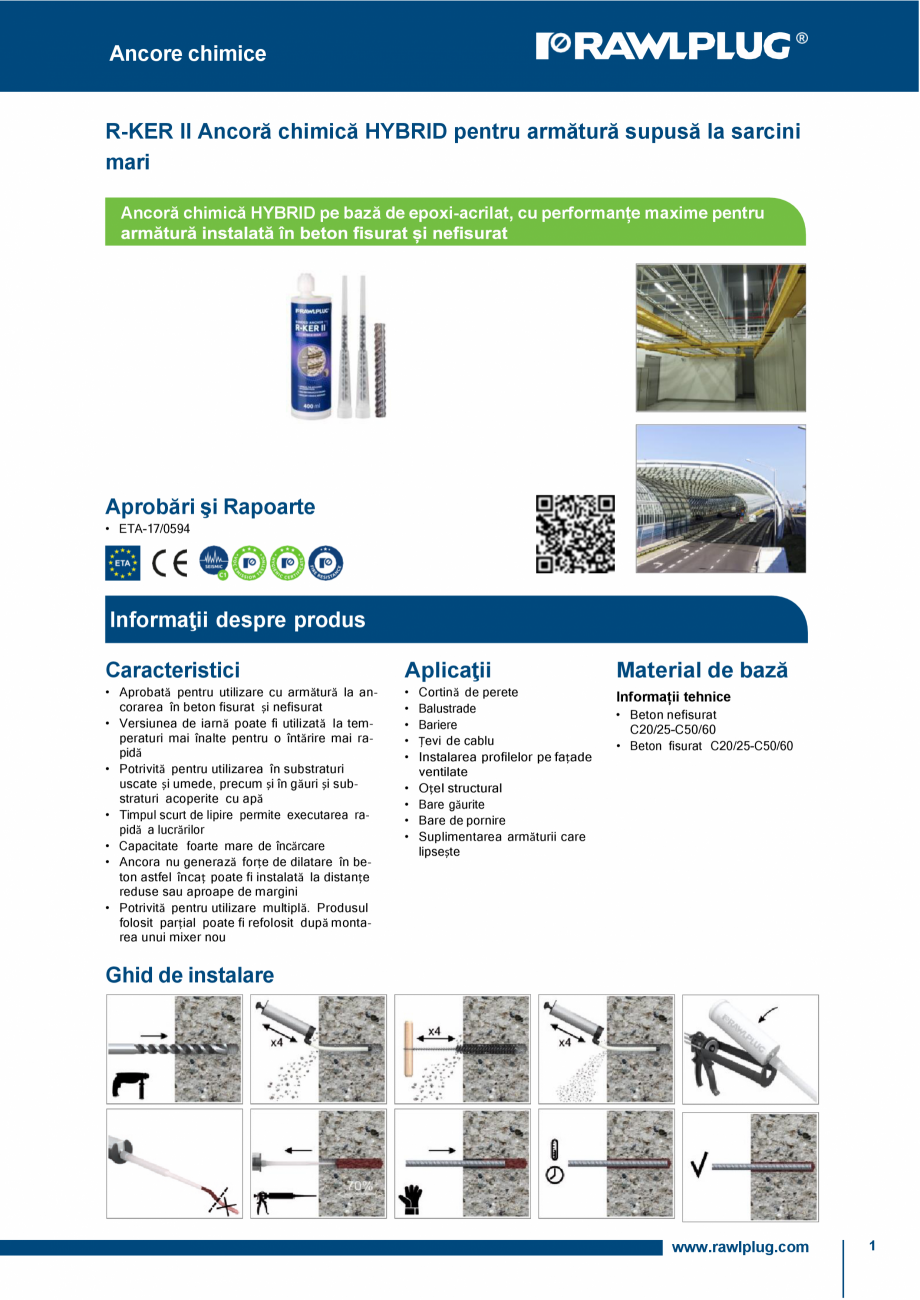

Pagina 1 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

Ancore chimice R-KER II Ancoră chimică HYBRID pentru armătură supusă la sarcini mari Ancoră chimică HYBRID pe bază de epoxi-acrilat, cu performanțe maxime pentru Aprobări şi Rapoarte • ETA-17/0594 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Aprobată pentru utilizare cu armătură la ancorarea în beton fisurat și nefisurat • Versiunea de iarnă poate fi utilizată la temperaturi mai înalte pentru o întărire mai rapidă • Potrivită pentru utilizarea în substraturi uscate și umede, precum și în găuri și substraturi acoperite cu apă • Timpul scurt de lipire permite executarea rapidă a lucrărilor • Capacitate foarte mare de încărcare • Ancora nu generază forțe de dilatare în beton astfel încaț poate fi instalată la distanțe reduse sau aproape de margini • Potrivită pentru utilizare multiplă. Produsul folosit parțial poate fi refolosit după montarea unui mixer nou • • • • • • Beton nefisura

Pagina 1-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

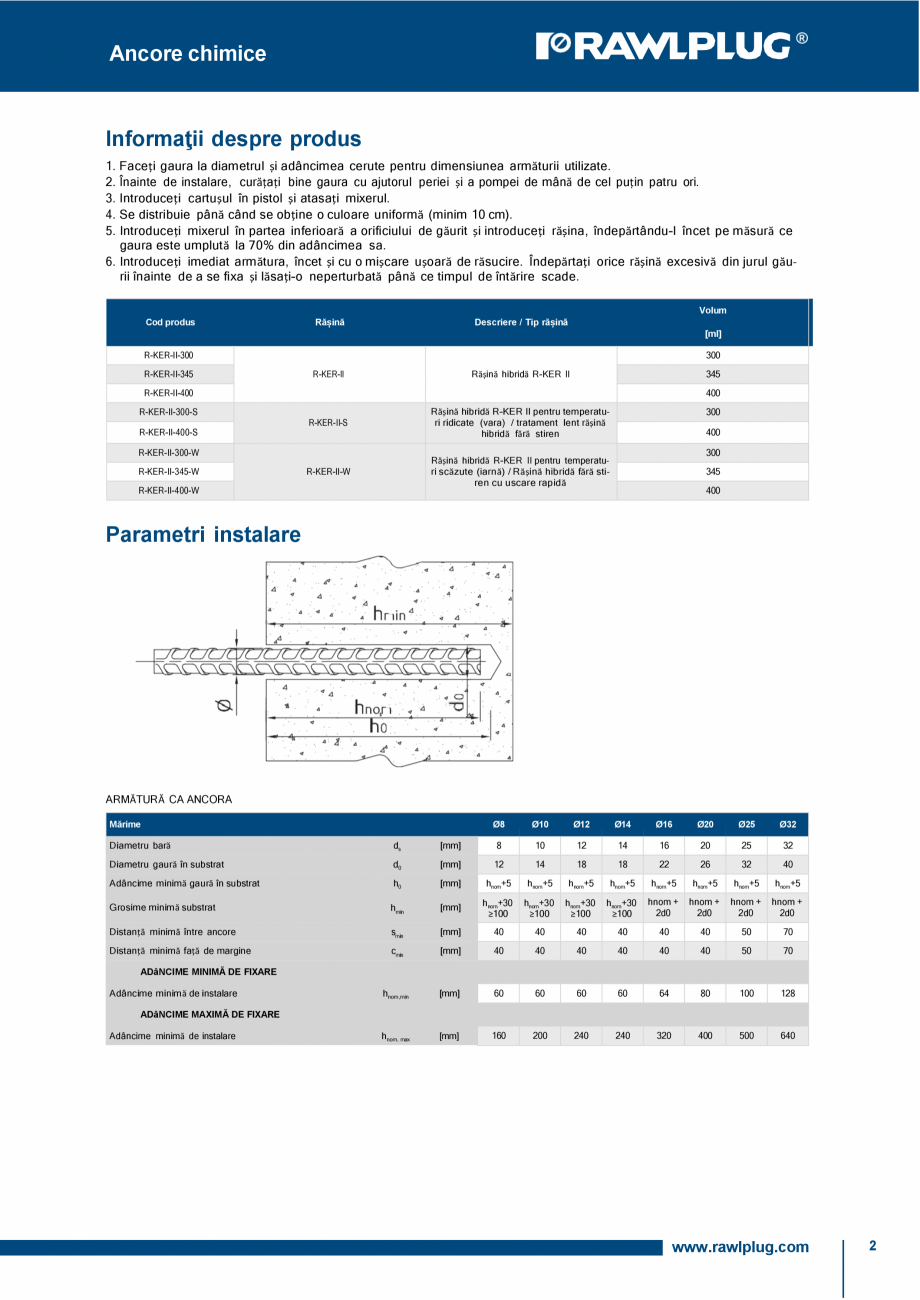

Pagina 2 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

t C20/25-C50/60 • Beton fisurat C20/25-C50/60 • • • • Cortină de perete Balustrade Bariere Țevi de cablu Instalarea profilelor pe fațade ventilate Oțel structural Bare găurite Bare de pornire Suplimentarea armăturii care lipsește Informații tehnice Ghid de instalare www.rawlplug.com 1 Ancore chimice Informaţii despre produs 1. 2. 3. 4. 5. Faceți gaura la diametrul și adâncimea cerute pentru dimensiunea armăturii utilizate. Înainte de instalare, curățați bine gaura cu ajutorul periei și a pompei de mână de cel puțin patru ori. Introduceți cartușul în pistol și atasați mixerul. Se distribuie până când se obține o culoare uniformă (minim 10 cm). Introduceți mixerul în partea inferioară a orificiului de găurit și introduceți rășina, îndepărtându-l încet pe măsură ce gaura este umplută la 70% din adâncimea sa. 6. Introduceți imediat armătura, încet și cu o mișcare ușoară de răsucire. Îndepărtați orice rășină ex

Pagina 2-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

Pagina 3 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

cesivă din jurul găurii înainte de a se fixa și lăsați-o neperturbată până ce timpul de întărire scade. Volum Cod produs Rășină Descriere / Tip rășină [ml] R-KER-II-300 R-KER-II-345 300 R-KER-II Rășină hibridă R-KER II 345 R-KER-II-S Rășină hibridă R-KER II pentru temperaturi ridicate (vara) / tratament lent rășină hibridă fără stiren R-KER-II-W Rășină hibridă R-KER II pentru temperaturi scăzute (iarnă) / Rășină hibridă fără stiren cu uscare rapidă R-KER-II-400 400 R-KER-II-300-S R-KER-II-400-S R-KER-II-300-W R-KER-II-345-W R-KER-II-400-W 300 400 300 345 400 Parametri instalare ARMĂTURĂ CA ANCORA Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 32 Diametru bară ds [mm] 8 10 12 14 16 20 25 Diametru gaură în substrat d0 [mm] 12 14 18 18 22 26 32 40 Adâncime minimă gaură în substrat h0 [mm] hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 hnom+5 Grosime minimă substrat hmin [mm]

Pagina 3-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

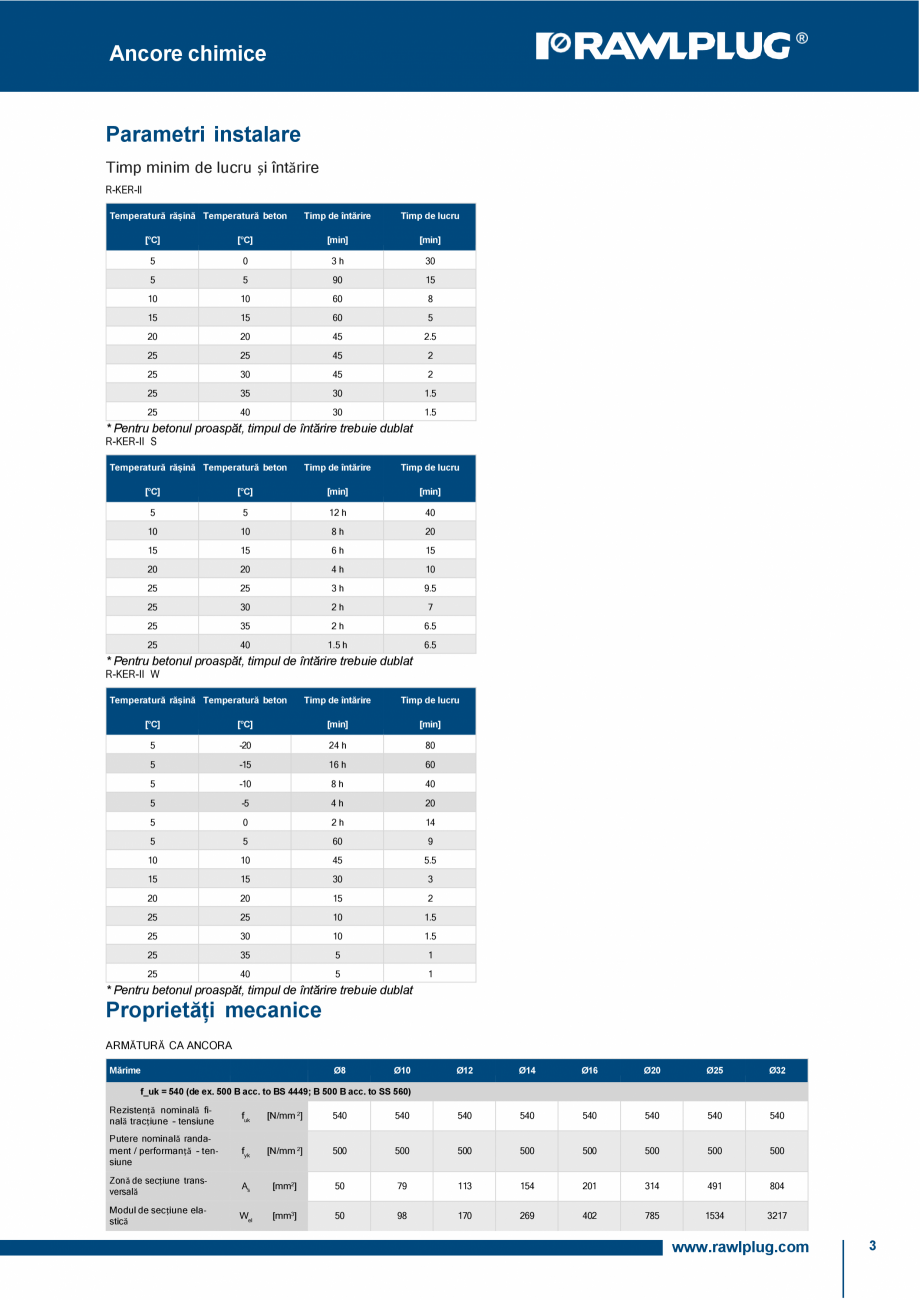

Pagina 4 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

hnom+30 ≥100 hnom+30 ≥100 hnom+30 ≥100 hnom+30 ≥100 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 Distanță minimă între ancore smin [mm] 40 40 40 40 40 40 50 70 Distanță minimă față de margine cmin [mm] 40 40 40 40 40 40 50 70 hnom,min [mm] 60 60 60 60 64 80 100 128 hnom, max [mm] 160 200 240 240 320 400 500 640 ADâNCIME MINIMĂ DE FIXARE Adâncime minimă de instalare ADâNCIME MAXIMĂ DE FIXARE Adâncime minimă de instalare www.rawlplug.com 2 Ancore chimice Parametri instalare Timp minim de lucru și întărire R-KER-II Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 0 3h 30 5 5 90 15 10 10 60 8 15 15 60 5 20 20 45 2.5 25 25 45 2 25 30 45 2 25 35 30 1.5 25 40 30 1.5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KER-II S Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [

Pagina 4-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

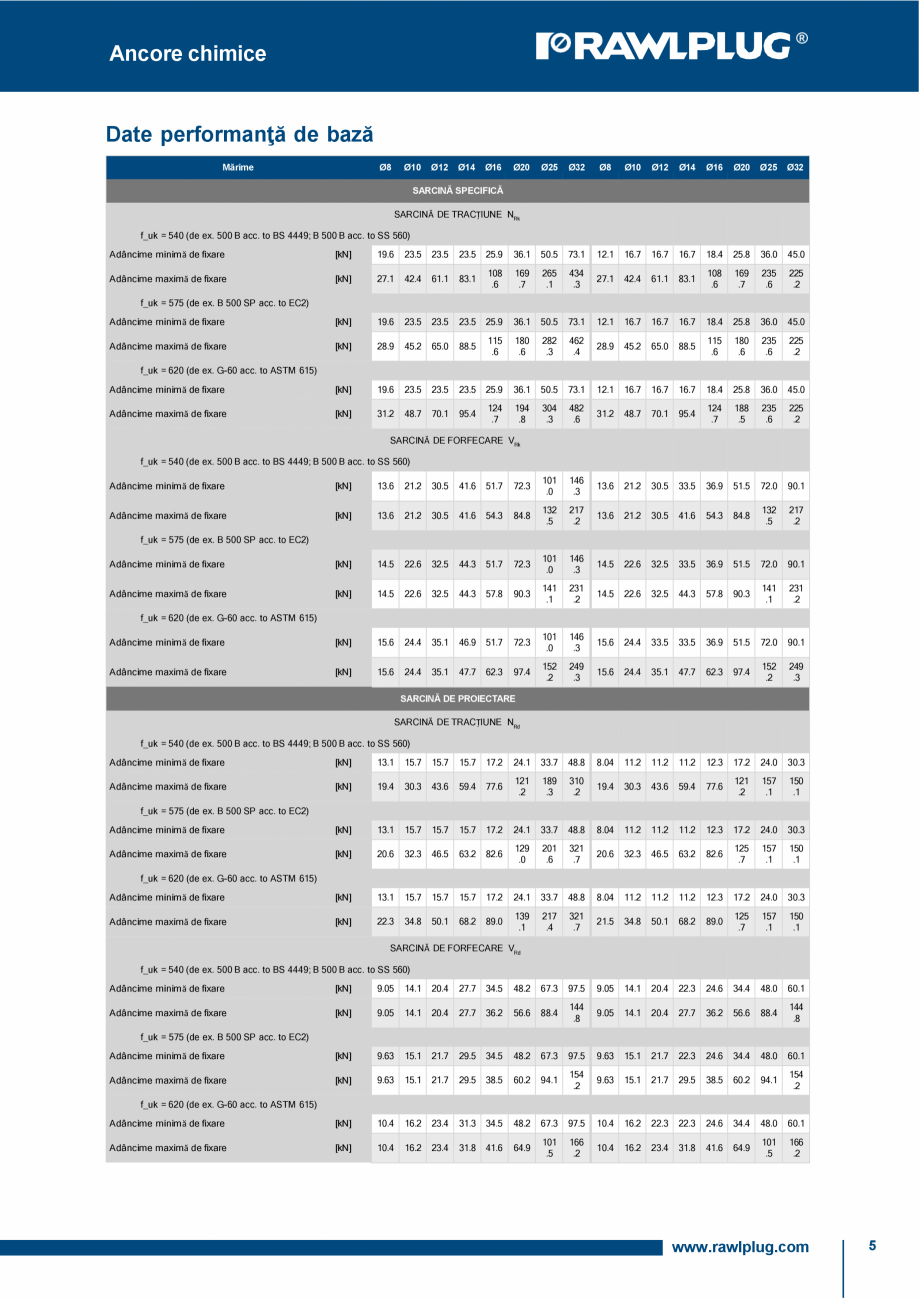

Pagina 5 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

°C] [°C] [min] [min] 5 5 12 h 40 10 10 8h 20 15 15 6h 15 20 20 4h 10 25 25 3h 9.5 25 30 2h 7 25 35 2h 6.5 25 40 1.5 h 6.5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KER-II W Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [min] [min] [°C] [°C] 5 -20 24 h 80 5 -15 16 h 60 5 -10 8h 40 5 -5 4h 20 5 0 2h 14 5 5 60 9 10 10 45 5.5 15 15 30 3 20 20 15 2 25 25 10 1.5 25 30 10 1.5 25 35 5 1 25 40 5 1 * Pentru betonul proaspăt, timpul de întărire trebuie dublat Proprietăți mecanice ARMĂTURĂ CA ANCORA Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Rezistență nominală finală tracțiune - tensiune fuk [N/mm 2] 540 540 540 540 540 540 540 540 Putere nominală randament / performanță - tensiune fyk [N/mm 2] 500 500 500 500 500 500 500 500 Zonă

Pagina 5-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

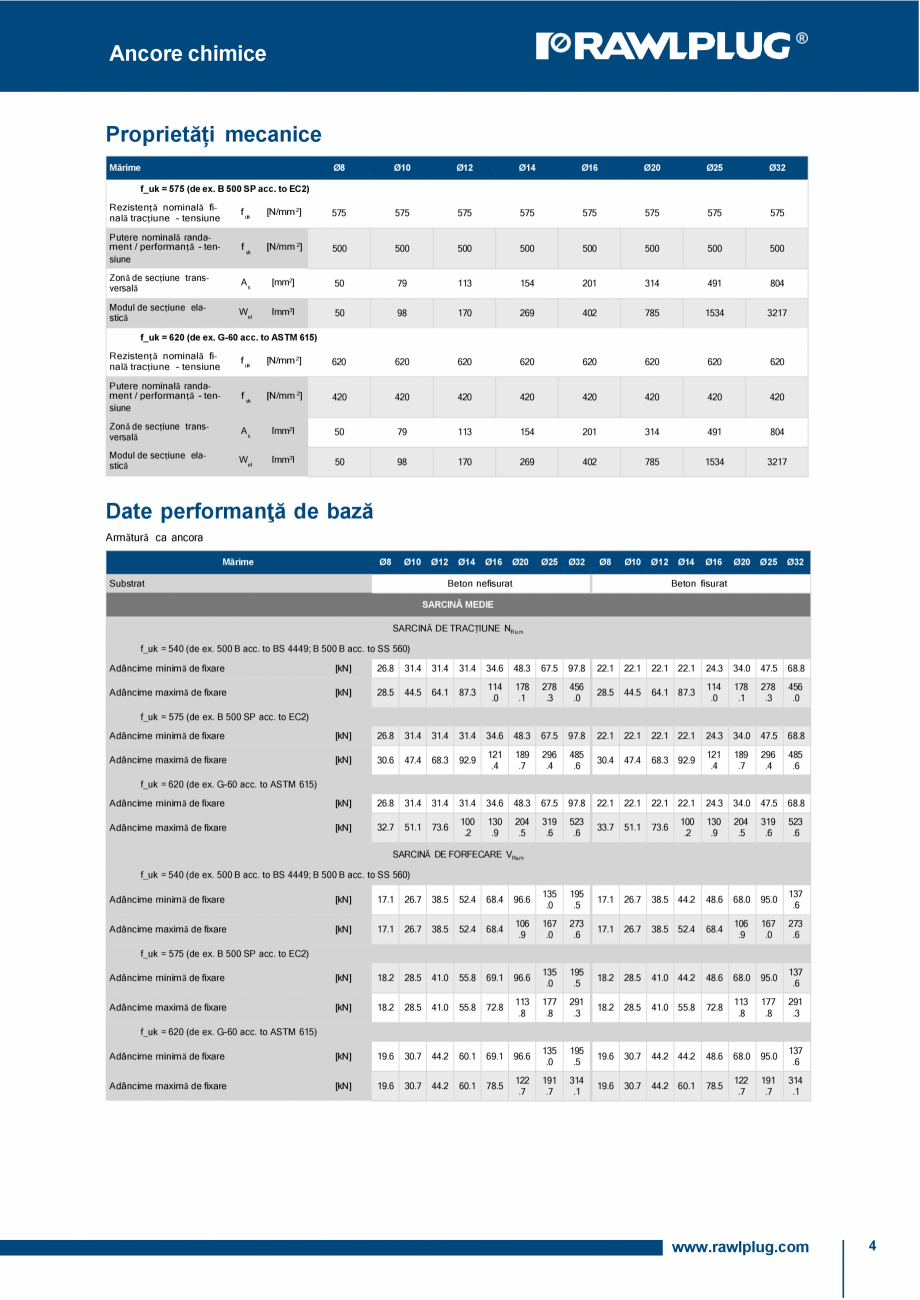

Pagina 6 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

de secțiune transversală As [mm2] 50 79 113 154 201 314 491 804 Modul de secțiune elastică Wel [mm3] 50 98 170 269 402 785 1534 3217 www.rawlplug.com 3 Ancore chimice Proprietăți mecanice Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 f_uk = 575 (de ex. B 500 SP acc. to EC2) Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 575 575 575 575 575 575 575 575 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 500 500 500 500 500 500 500 500 Zonă de secțiune transversală As [mm2] 50 79 113 154 201 314 491 804 Modul de secțiune elastică Wel [mm3] 50 98 170 269 402 785 1534 3217 f_uk = 620 (de ex. G-60 acc. to ASTM 615) Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 620 620 620 620 620 620 620 620 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 420 420 420 420 420 420 420 420 Zonă de secțiune transversală

Pagina 6-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

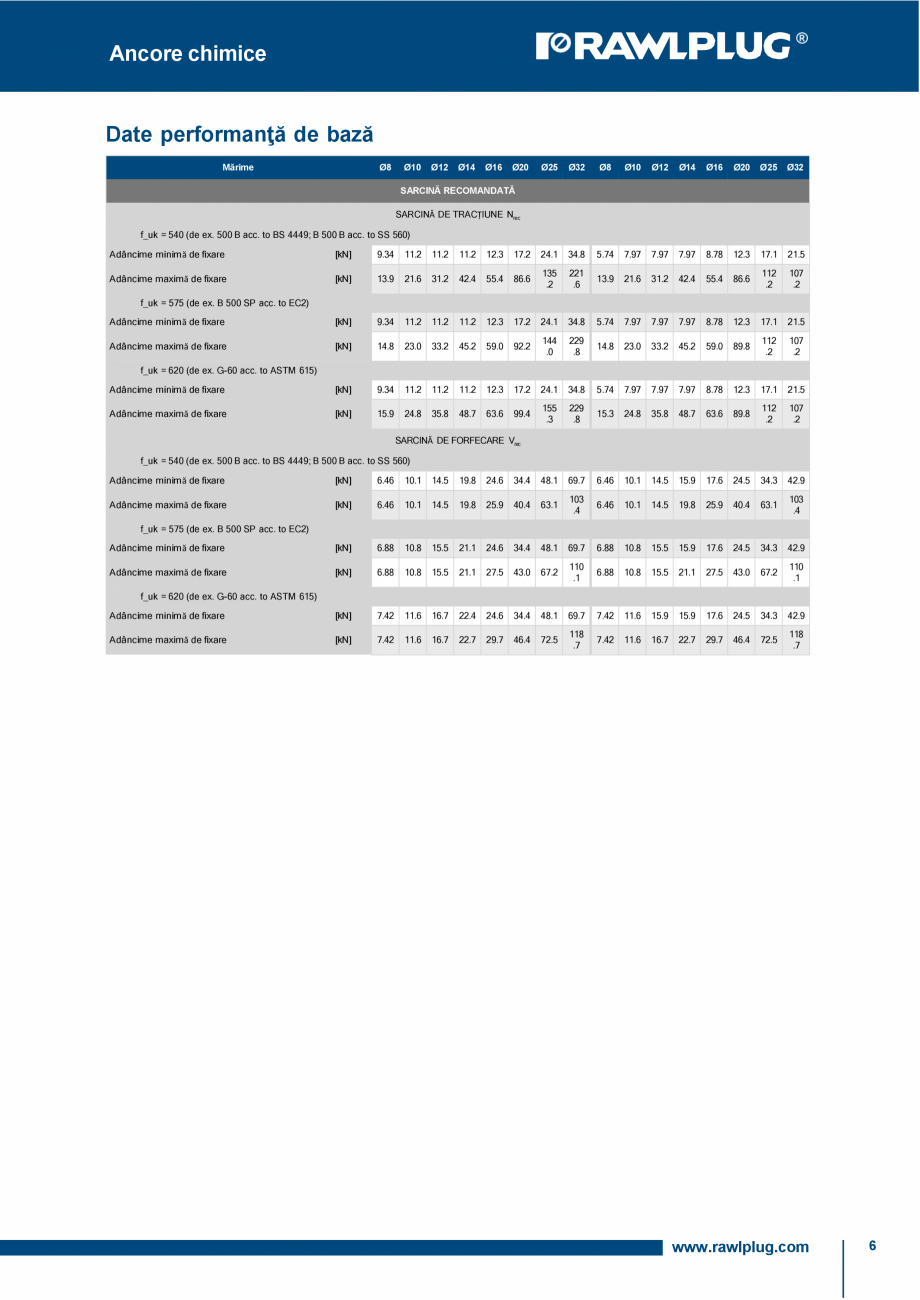

Pagina 7 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

As [mm2] 50 79 113 154 201 314 491 804 Modul de secțiune elastică Wel [mm3] 50 98 170 269 402 785 1534 3217 Date performanţă de bază Armătură ca ancora Mărime Ø8 Ø10 Substrat Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 Ø8 Ø10 Ø12 Beton nefisurat Ø14 Ø16 Ø20 Ø25 Ø32 Beton fisurat SARCINĂ MEDIE SARCINĂ DE TRACȚIUNE NRu,m f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 26.8 31.4 31.4 31.4 34.6 48.3 67.5 97.8 178 .1 278 .3 456 .0 22.1 22.1 28.5 44.5 22.1 22.1 22.1 22.1 24.3 34.0 47.5 68.8 64.1 87.3 114 .0 178 .1 278 .3 456 .0 22.1 22.1 24.3 34.0 47.5 68.8 189 .7 296 .4 485 .6 [kN] 28.5 44.5 64.1 87.3 114 .0 [kN] 26.8 31.4 31.4 31.4 34.6 48.3 67.5 97.8 189 .7 296 .4 485 .6 30.4 47.4 68.3 92.9 121 .4 22.1 22.1 22.1 22.1 24.3 34.0 47.5 68.8 130 .9 204 .5 319 .6 523 .6 f_uk = 575 (de ex. B 500 S

Pagina 7-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

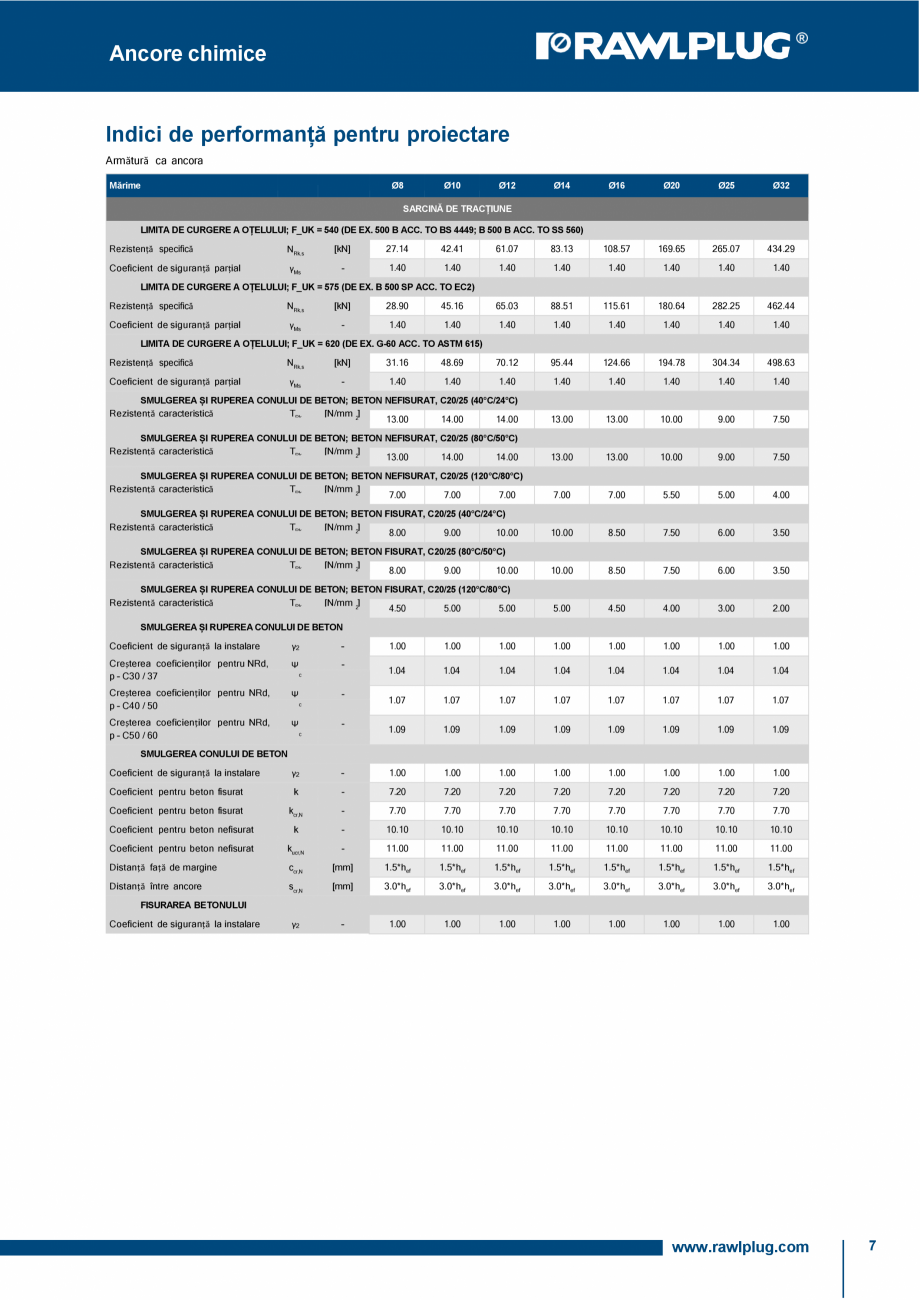

Pagina 8 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

P acc. to EC2) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 30.6 47.4 68.3 92.9 121 .4 [kN] 26.8 31.4 31.4 31.4 34.6 48.3 67.5 97.8 73.6 100 .2 130 .9 204 .5 319 .6 523 .6 33.7 51.1 73.6 100 .2 f_uk = 620 (de ex. G-60 acc. to ASTM 615) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 32.7 51.1 SARCINĂ DE FORFECARE VRu,m f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Adâncime minimă de fixare [kN] 17.1 26.7 38.5 52.4 68.4 96.6 135 .0 195 .5 17.1 26.7 38.5 44.2 48.6 68.0 95.0 137 .6 Adâncime maximă de fixare [kN] 17.1 26.7 38.5 52.4 68.4 106 .9 167 .0 273 .6 17.1 26.7 38.5 52.4 68.4 106 .9 167 .0 273 .6 Adâncime minimă de fixare [kN] 18.2 28.5 41.0 55.8 69.1 96.6 135 .0 195 .5 18.2 28.5 41.0 44.2 48.6 68.0 95.0 137 .6 Adâncime maximă de fixare [kN] 18.2 28.5 41.0 55.8 72.8 113 .8 177 .8 291 .3 18.2 28.5 41.0 55.8 72.8 113 .8 177 .8 2

Pagina 8-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID Specificații...

Pagina 9 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura RAWLPLUG R-KER II HYBRID...

91 .3 Adâncime minimă de fixare [kN] 19.6 30.7 44.2 60.1 69.1 96.6 135 .0 195 .5 19.6 30.7 44.2 44.2 48.6 68.0 95.0 137 .6 Adâncime maximă de fixare [kN] 19.6 30.7 44.2 60.1 78.5 122 .7 191 .7 314 .1 19.6 30.7 44.2 60.1 78.5 122 .7 191 .7 314 .1 f_uk = 575 (de ex. B 500 SP acc. to EC2) f_uk = 620 (de ex. G-60 acc. to ASTM 615) www.rawlplug.com 4 Ancore chimice Date performanţă de bază Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø32 12.1 16.7 16.7 16.7 18.4 25.8 36.0 45.0 169 .7 235 .6 225 .2 SARCINĂ SPECIFICĂ SARCINĂ DE TRACȚIUNE NRk f_uk = 540 (de ex. 500 B acc. to BS 4449; B 500 B acc. to SS 560) Adâncime minimă de fixare Adâncime maximă de fixare [kN] 19.6 23.5 23.5 23.5 25.9 36.1 50.5 73.1 169 .7 265 .1 434 .3 27.1 42.4 61.1 83.1 108 .6 12.1 16.7 16.7 16.7 18.4 25.8 36.0 45.0 180 .6 235 .6 225 .2 [kN] 27.1 42.4 61.1 83.1 108 .
