Țeavă PP monostrat cu mufa, neintegrată, D160÷D315mm, SN10, bară de 6 m VALROM
FISA TEHNICA
TUB PP MONOSTRAT MUFA OPRITOR NEINTEGRATA
D.160÷315mm SN10 L6M
1. Domeniu de utilizare
Tevile monostrat - perete compact - din polipropilena PP, fara adaosuri, se utilizeaza in
retelele de canalizare fara presiune (canalizare gravitationala in care curgerea este cu
nivel liber) pentru transportul apelor uzate menajere si meteorice aflate la exteriorul
amprentelor cladirilor - categoria de utilizare codificata "U" in standardul de referinta -.
Tevile se monteaza ingropat in sol.
Tuburile monostrat din PP sunt rezistente la ape cu domeniu larg de valori ale pH, cum
ar fi ape uzate menajere, ape meteorice, ape de suprafata si ape subterane.
Proprietatile mecanice aferente unui SN10 (rigiditate inelara ≥ 10kN/m2) permit
utilizarea in conditii de incarcari statice si dinamice superioare.
2. Caracteristici tehnice
Standard de referinta: SR EN 1852–1 „Sisteme de conducte de materiale plastice,
pentru drenaj subteran si canalizare fara presiune. Polipropile
na (PP) Partea 1:
specificatii pentru tevi, racorduri si sistem“.
Cod standard pentru domeniul de utilizare "U"
Tevile sunt fabricate prin extrudare,
Peretele este monostrat, din PP compact, de culoare brun-portocalie, RAL8023
Polipropilena utilizata la tevi este de tipul PP HM (High Modulus) avand modulul de
incovoiere minim de 1600MPa
Tuburile sunt fara mufa (nu au prevazuta mufa din fabricatie), fiind sanfrenate la
ambele capete.
Mufele sunt fabricate prin injectie din PP conform standardului EN 1852-1:2018.
Cod standard pentru domeniul de utilizare "UD" (ingropate la exteriorul si interiorul
amprentei cladirii)
Acestea includ garniturile corespunzatoare, avand compatibilitate constructiva si
functionala cu tuburile.
Aspect: atunci cand sunt examinate cu ochiul liber (fara instrumente de marire),
suprafetele trebuie sa fie netede, curate si fara bavuri, pori sau alte defecte de suprafata
care pot afecta performantele tevilor.

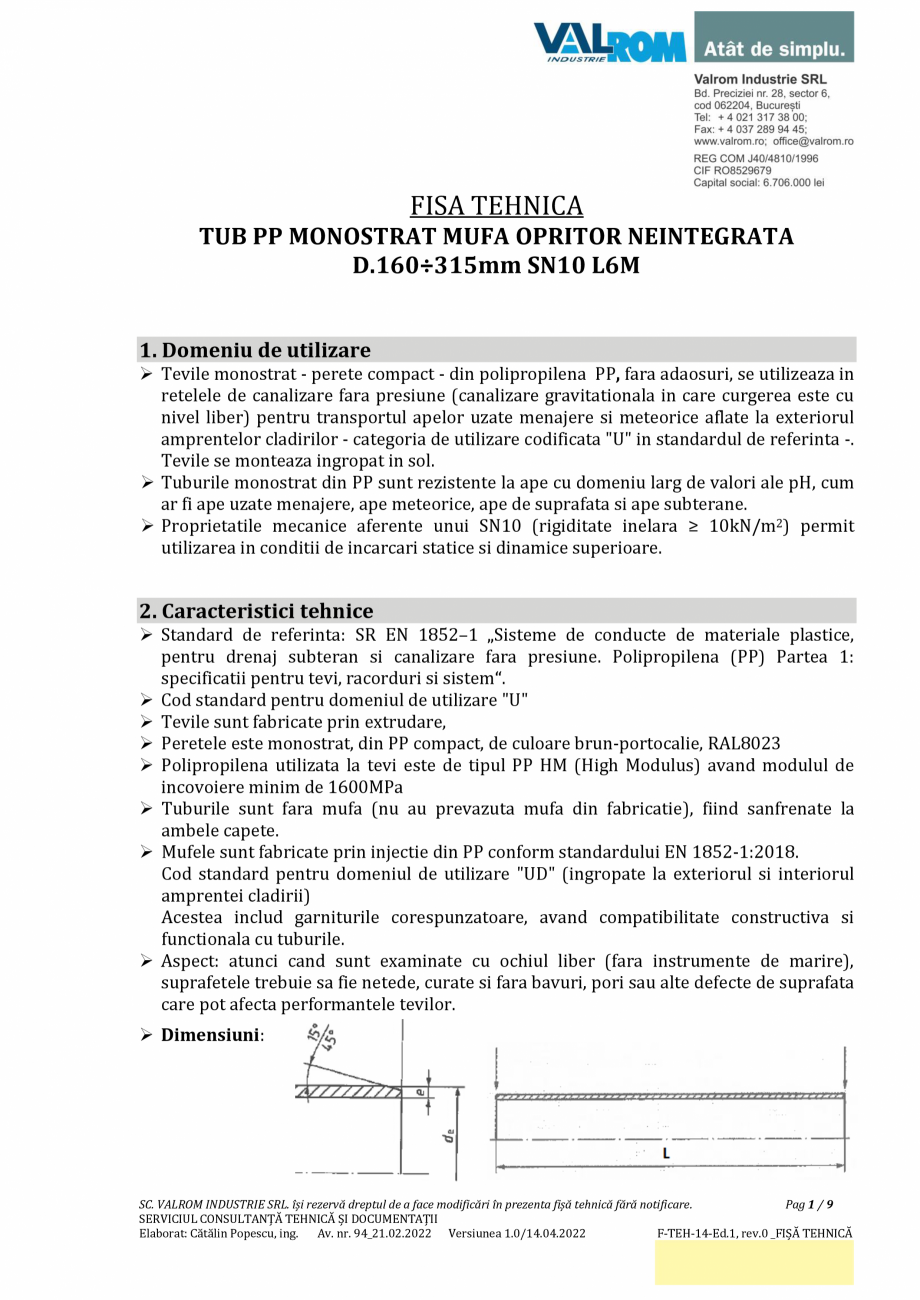

Dimensiuni:
SC. VALROM
INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 1 / 9
SERVICIUL CONSULTANȚĂ TEHNICĂ ȘI DOCUMENTAȚII
Elaborat: Cătălin Popescu, ing.
Av. nr. 94_21.02.2022 Versiunea 1.0/14.04.2022
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ

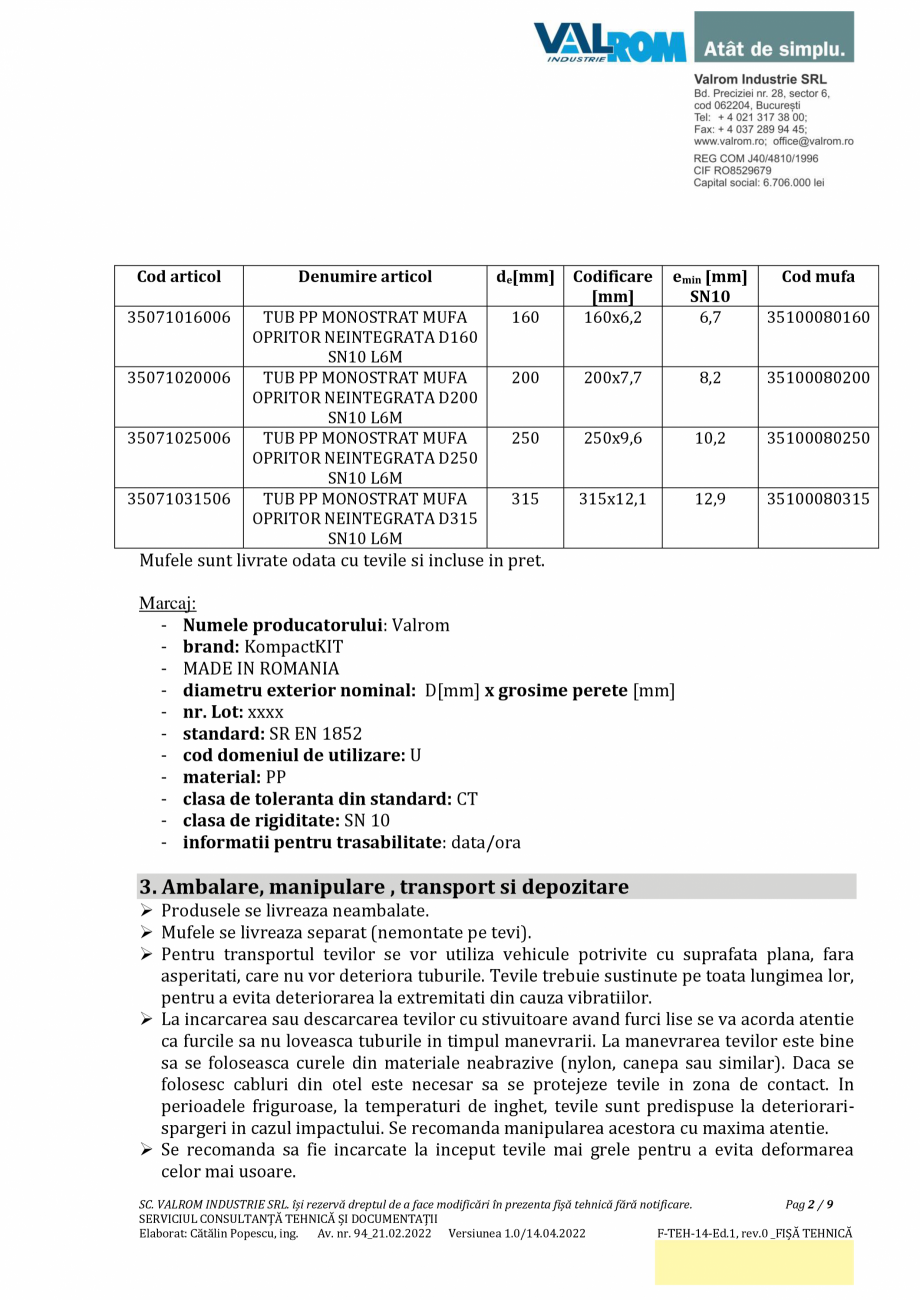

Cod articol
Denumire articol
de[mm]
35071016006
TUB PP MONOSTRAT MUFA
OPRITOR NEINTEGRATA D160
SN10 L6M
TUB PP MONOSTRAT MUFA
OPRITOR NEINTEGRATA D200
SN10 L6M
TUB PP MONOSTRAT MUFA
OPRITOR NEINTEGRATA D250
SN10 L6M
TUB PP MONOSTRAT MUFA
OPRITOR NEINTEGRATA D315
SN10 L6M
35071020006
35071025006
35071031506
160
Codificare
[mm]
160x6,2
emin [mm]
SN10
6,7
Cod mufa
35100080160
200
200x7,7
8,2
35100080200
250
250x9,6
10,2
35100080250
315
315x12,1
12,9
35100080315
Mufele sunt livrate odata cu tevile si incluse in pret.
Marcaj:
- Numele producatorului: Valrom
- brand: KompactKIT
- MADE IN ROMANIA
- diametru exterior nominal: D[mm] x grosime perete [mm]
- nr. Lot: xxxx
- standard: SR EN
1852
- cod domeniul de utilizare: U
- material: PP
- clasa de toleranta din standard: CT
- clasa de rigiditate: SN 10
- informatii pentru trasabilitate: data/ora
3. Ambalare, manipulare , transport si depozitare
Produsele se livreaza neambalate.
Mufele se livreaza separat (nemontate pe tevi).
Pentru transportul tevilor se vor utiliza vehicule potrivite cu suprafata plana, fara
asperitati, care nu vor deteriora tuburile. Tevile trebuie sustinute pe toata lungimea lor,
pentru a evita deteriorarea la extremitati din cauza vibratiilor.
La incarcarea sau descarcarea tevilor cu stivuitoare avand furci lise se va acorda atentie
ca furcile sa nu loveasca tuburile in timpul manevrarii. La manevrarea tevilor este bine
sa se foloseasca curele din materiale neabrazive (nylon, canepa sau similar). Daca se
folosesc cabluri din otel este necesar sa se protejeze tevile in zona de contact. In
perioadele friguroase, la temperaturi de inghet, tevile sunt predispuse la deteriorarisparger
i in cazul impactului. Se recomanda manipularea acestora cu maxima atentie.
Se recomanda sa fie incarcate la inceput tevile mai grele pentru a evita deformarea
celor mai usoare.
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 2 / 9
SERVICIUL CONSULTANȚĂ TEHNICĂ ȘI DOCUMENTAȚII
Elaborat: Cătălin Popescu, ing.
Av. nr. 94_21.02.2022 Versiunea 1.0/14.04.2022
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ

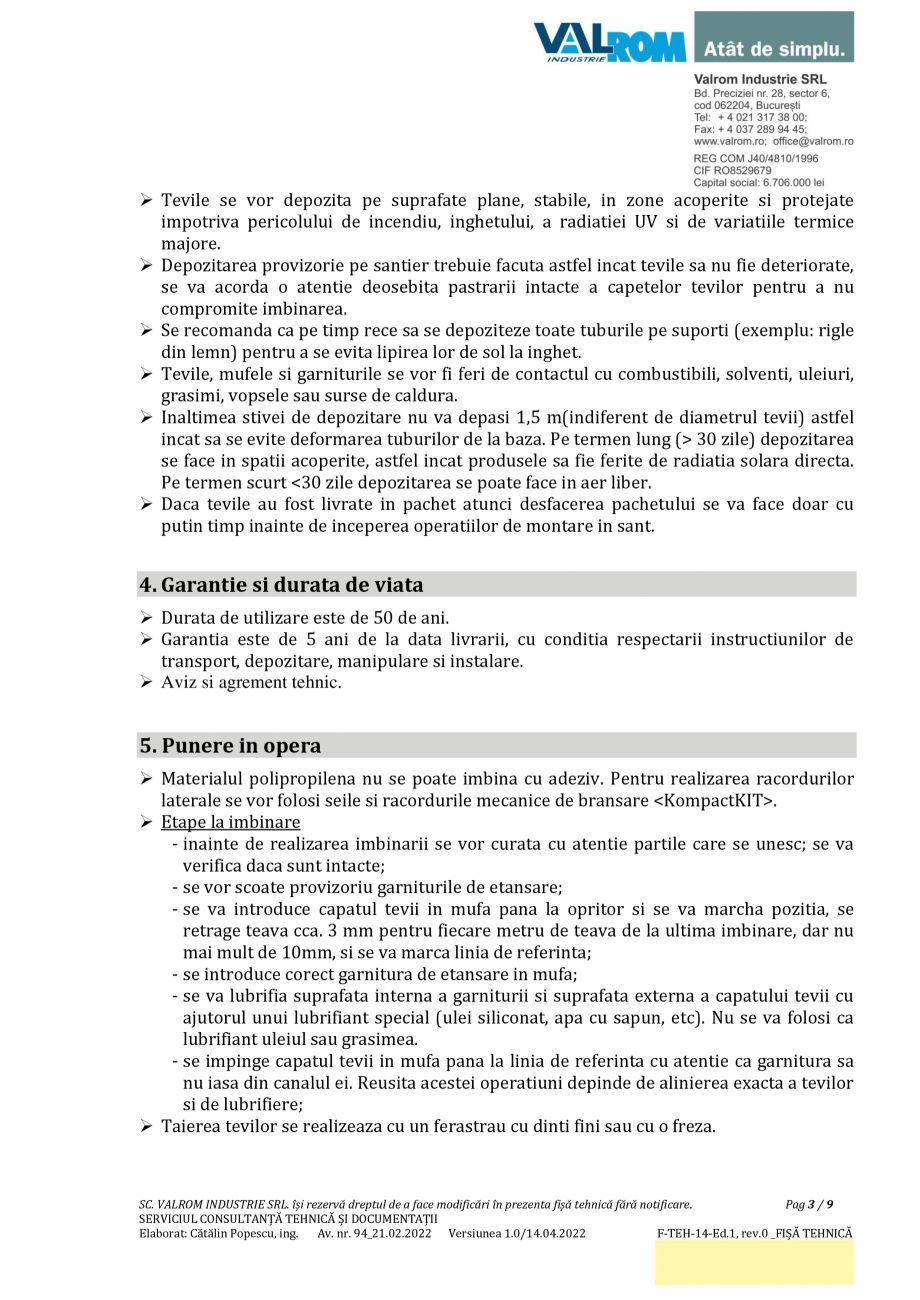

Tevile se vor depozita pe suprafate plane, stabile, in zone acoperite si protejate
impotriva pericolului de incendiu, inghetului, a radiatiei UV si de variatiile termice
majore.
Depozitarea provizorie pe santier trebuie facuta astfel incat tevile sa nu fie deteriorate,
se va acorda o atentie deosebita pastrarii intacte a capetelor tevilor pentru a nu
compromite imbinarea.
Se recomanda ca pe timp rece sa se depoziteze toate tuburile pe suporti (exemplu: rigle
din lemn) pentru a se evita lipirea lor de
sol la inghet.
Tevile, mufele si garniturile se vor fi feri de contactul cu combustibili, solventi, uleiuri,
grasimi, vopsele sau surse de caldura.
Inaltimea stivei de depozitare nu va depasi 1,5 m(indiferent de diametrul tevii) astfel
incat sa se evite deformarea tuburilor de la baza. Pe termen lung (> 30 zile) depozitarea
se face in spatii acoperite, astfel incat produsele sa fie ferite de radiatia solara directa.
Pe termen scurt <30 zile depozitarea se poate face in aer liber.
Daca tevile au fost livrate in pachet atunci desfacerea pachetului se va face doar cu
putin timp inainte de inceperea operatiilor de montare in sant.
4. Garantie si durata de viata
Durata de utilizare este de 50 de ani.
Garantia este de 5 ani de la data livrarii, cu conditia respectarii instructiunilor de
transport, depozitare, manipulare si instalare.
Aviz si agrement tehnic.
5. Punere in opera
Materialul polipropilena nu se poate imbina cu adeziv. Pentru realizarea racordurilor
laterale se vor folosi seile si racordurile mecanice de bransare .
Etape la imbinare
- inainte de realizarea imbinarii se vor curata cu atentie partile care se unesc; se va
verifica daca sunt intacte;
- se vor scoate provizoriu garniturile de etansare;
- se va introduce capatul tevii in mufa pana la opritor si se va marcha pozitia, se
retrage teava cca. 3 mm pentru fiecare metru de teava de la ultima imbinare, dar nu
mai mult de 10mm, si se va marca linia de referinta;
- se introduce corect garnitura de etansare in mufa;
- se va lubrifia suprafata interna a garniturii si suprafata externa a capatului tevii cu
ajutorul unui lubrifiant special (ulei siliconat, apa cu sapun, etc). Nu se va folosi ca
lubrifiant uleiul sau grasimea.
- se impinge capatul tevii in mufa pana la linia de referinta cu atentie ca garnitura sa
nu iasa din canalul ei. Reusita acestei operatiuni depinde de alinierea exacta a tevilor
si de lubrifiere;
Taierea tevilor se realizeaza cu un ferastrau
cu dinti fini sau cu o freza.
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 3 / 9
SERVICIUL CONSULTANȚĂ TEHNICĂ ȘI DOCUMENTAȚII
Elaborat: Cătălin Popescu, ing.
Av. nr. 94_21.02.2022 Versiunea 1.0/14.04.2022
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ

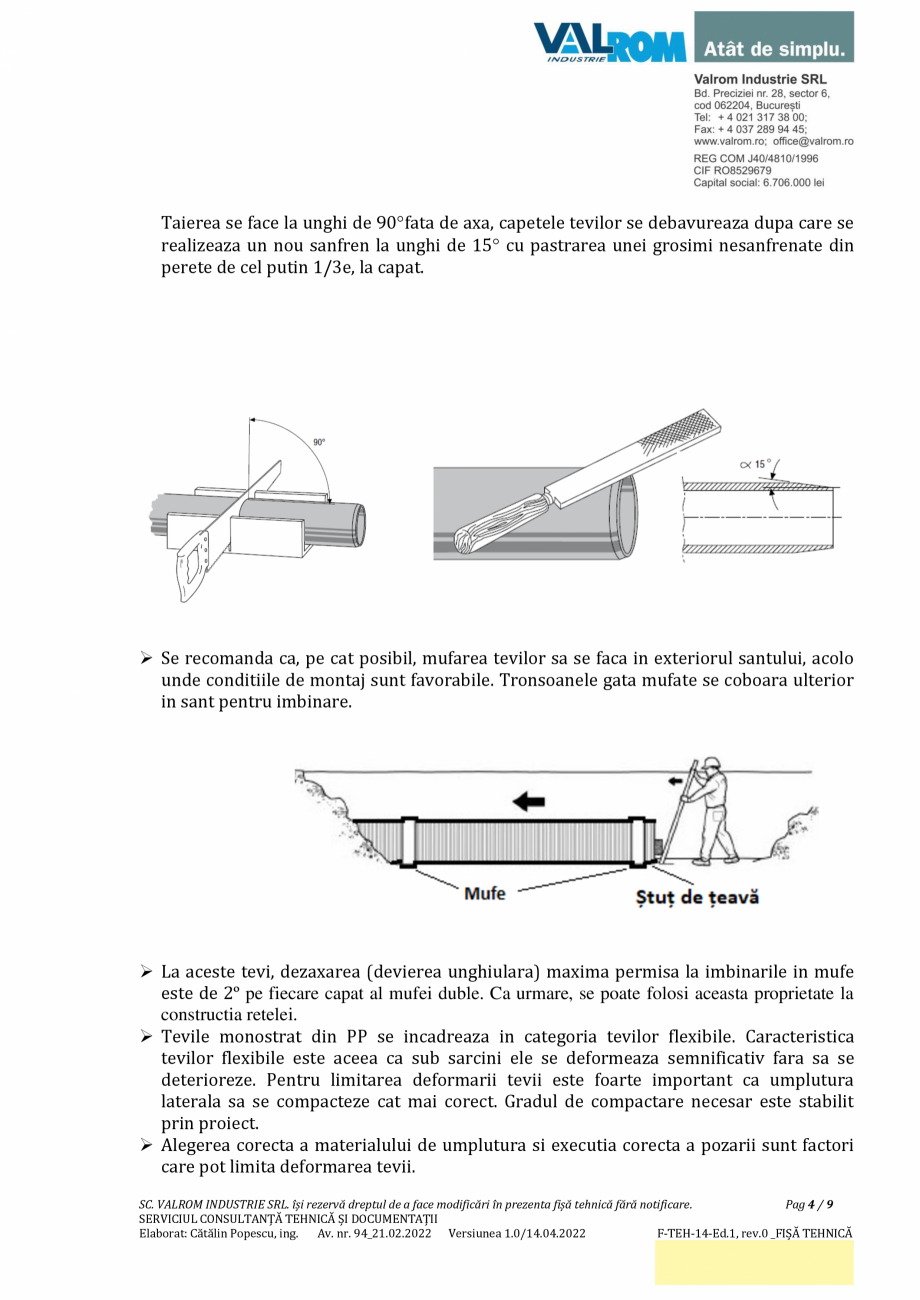

Taierea se face la unghi de 90fata de axa, capetele tevilor se debavureaza dupa care se
realizeaza un nou sanfren la unghi de 15 cu pastrarea unei grosimi nesanfrenate din
perete de cel putin 1/3e, la capat.
Se recomanda ca, pe cat posibil, mufarea tevilor sa se faca in exteriorul santului, acolo
unde conditiile de montaj sunt favorabile. Tronsoanele gata mufate se coboara ulterior
in sant pentru imbinare.
La aceste tevi, dezaxarea (devierea unghiulara) maxima permisa la imbinarile in mufe
este de 2º pe fiecare capat al mufei duble. Ca urmare, se poate folosi aceasta proprietate la
constructia retelei.
Tevile monostrat din PP se incadreaz
a in categoria tevilor flexibile. Caracteristica
tevilor flexibile este aceea ca sub sarcini ele se deformeaza semnificativ fara sa se
deterioreze. Pentru limitarea deformarii tevii este foarte important ca umplutura
laterala sa se compacteze cat mai corect. Gradul de compactare necesar este stabilit
prin proiect.
Alegerea corecta a materialului de umplutura si executia corecta a pozarii sunt factori
care pot limita deformarea tevii.
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 4 / 9
SERVICIUL CONSULTANȚĂ TEHNICĂ ȘI DOCUMENTAȚII
Elaborat: Cătălin Popescu, ing.
Av. nr. 94_21.02.2022 Versiunea 1.0/14.04.2022
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ

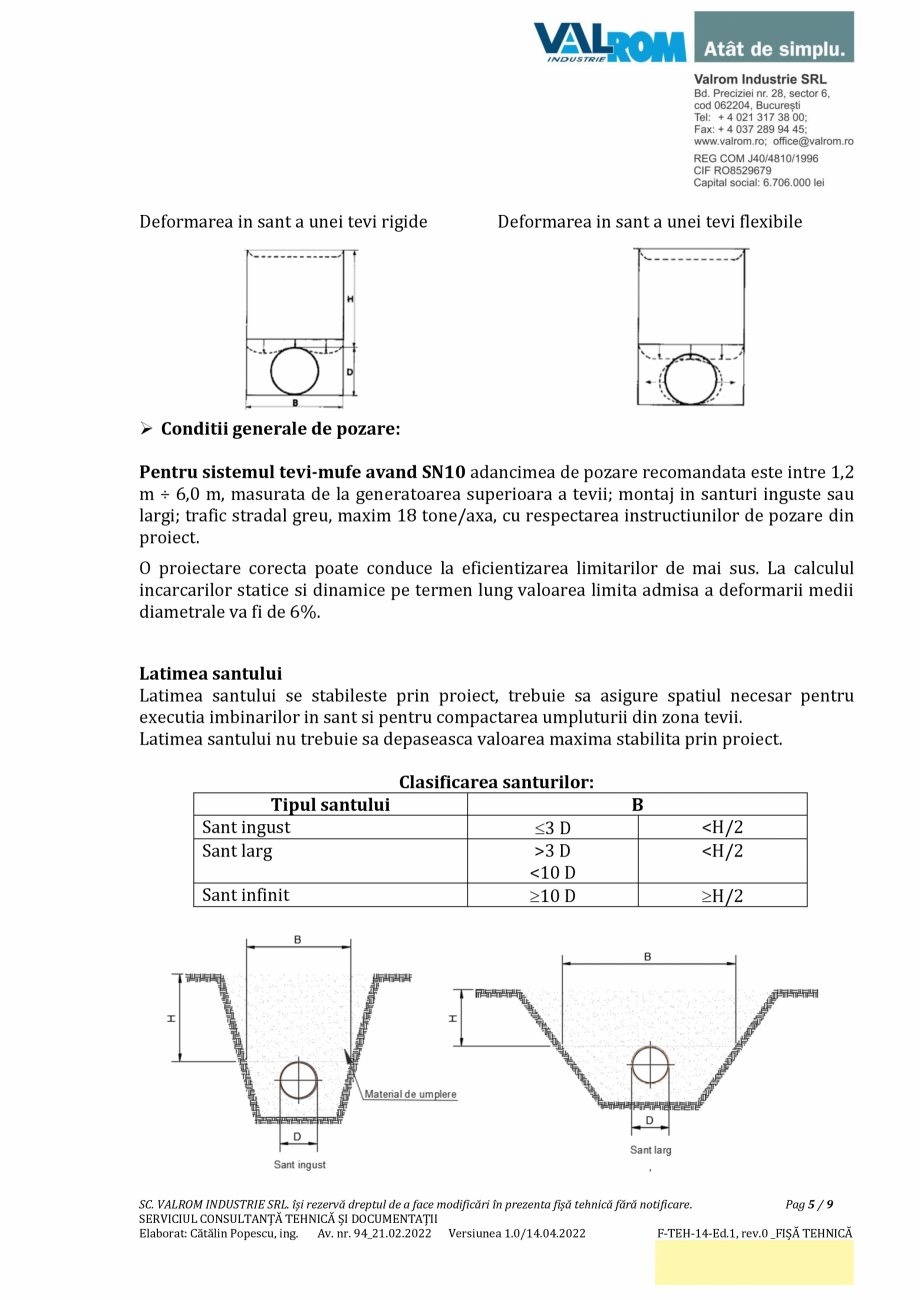

Deformarea in sant a unei tevi rigide
Deformarea in sant a unei tevi flexibile

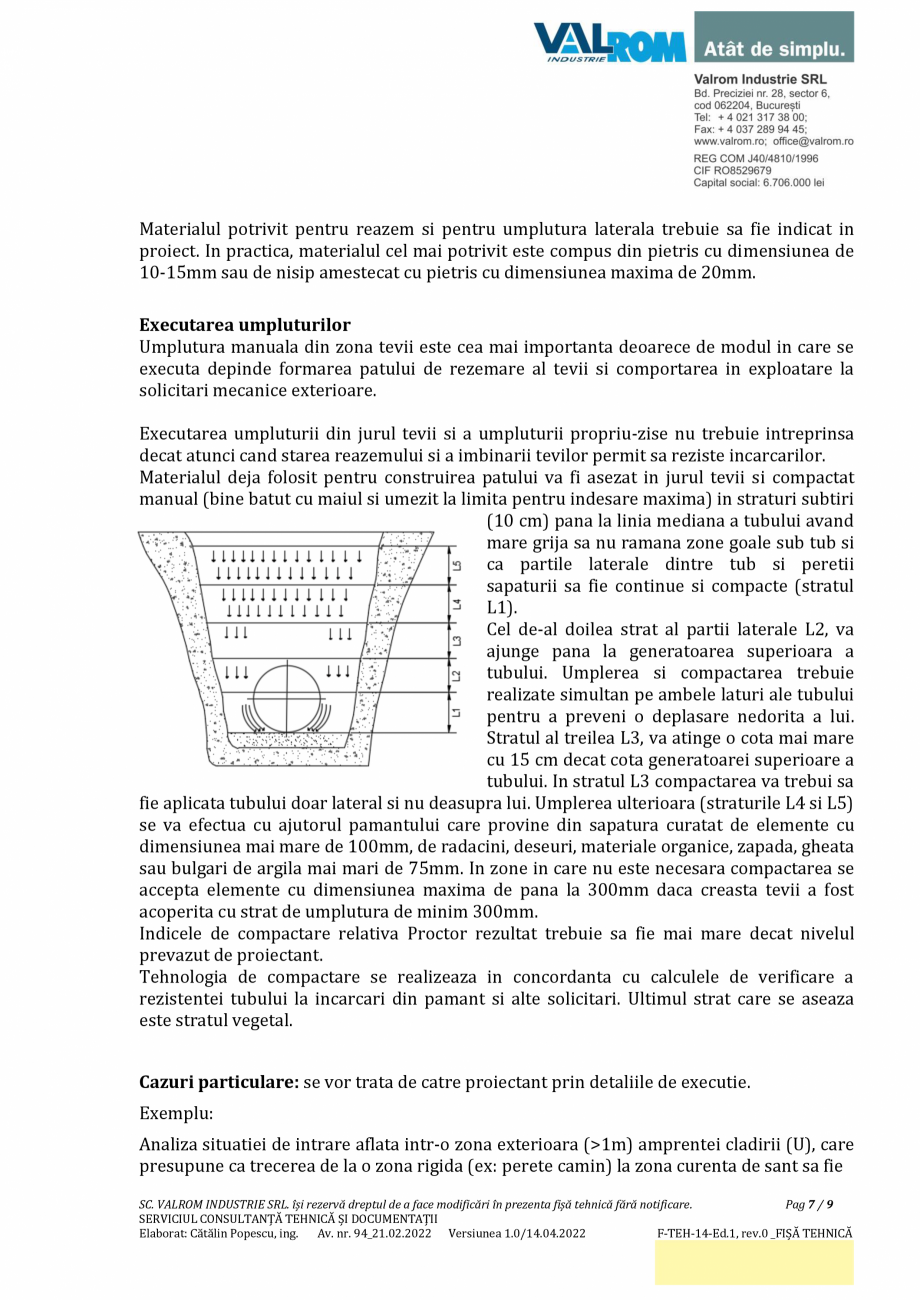

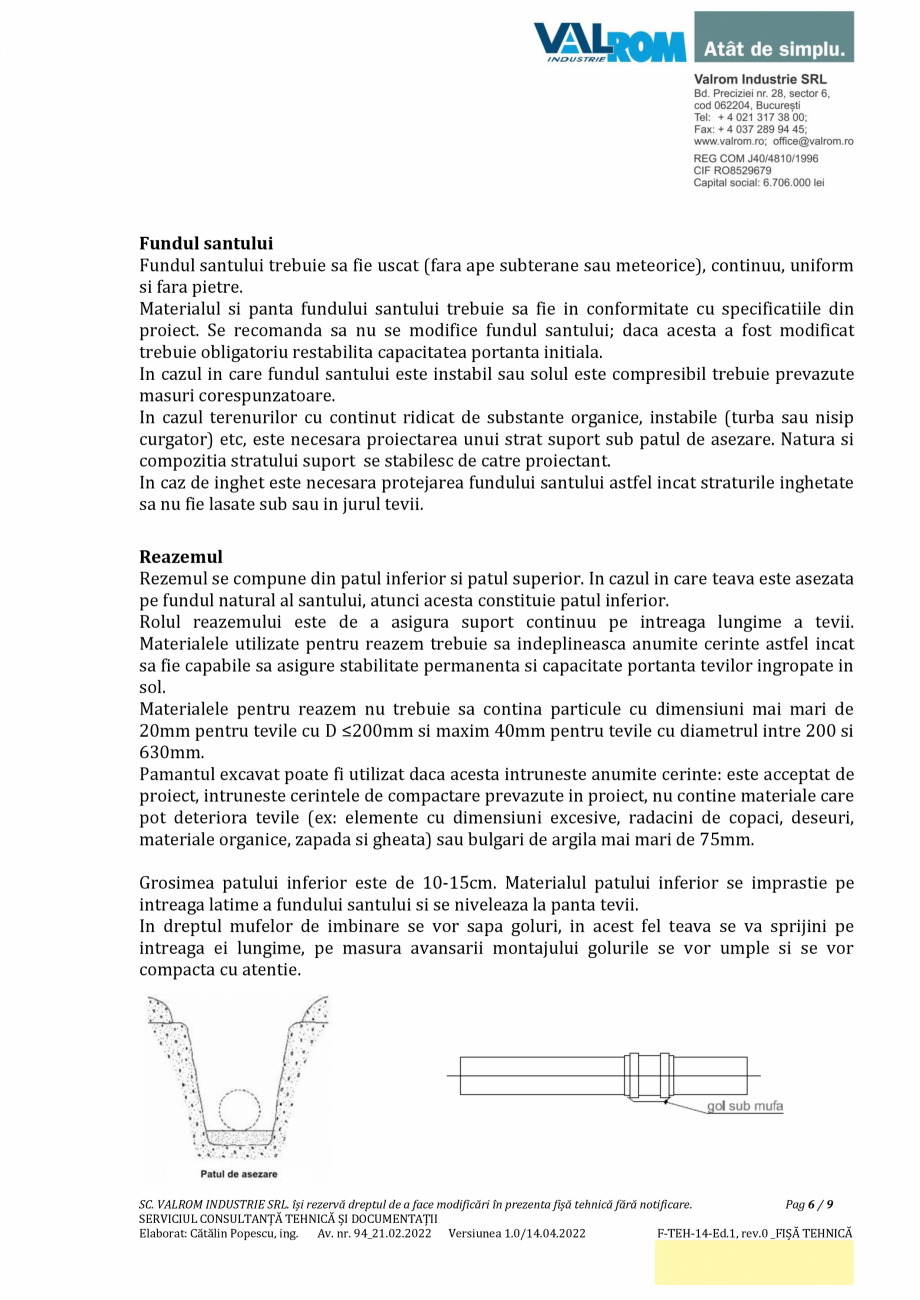

Conditii generale de pozare:
Pentru sistemul tevi-mufe avand SN10 adancimea de pozare recomandata este intre 1,2
m ÷ 6,0 m, masurata de la generatoarea superioara a tevii;
a in categoria tevilor flexibile. Caracteristica
tevilor flexibile este aceea ca sub sarcini ele se deformeaza semnificativ fara sa se
deterioreze. Pentru limitarea deformarii tevii este foarte important ca umplutura
laterala sa se compacteze cat mai corect. Gradul de compactare necesar este stabilit
prin proiect.
Alegerea corecta a materialului de umplutura si executia corecta a pozarii sunt factori
care pot limita deformarea tevii.
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 4 / 9
SERVICIUL CONSULTANȚĂ TEHNICĂ ȘI DOCUMENTAȚII
Elaborat: Cătălin Popescu, ing.
Av. nr. 94_21.02.2022 Versiunea 1.0/14.04.2022
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Deformarea in sant a unei tevi rigide
Deformarea in sant a unei tevi flexibile
Conditii generale de pozare:
Pentru sistemul tevi-mufe avand SN10 adancimea de pozare recomandata este intre 1,2
m ÷ 6,0 m, masurata de la generatoarea superioara a tevii;

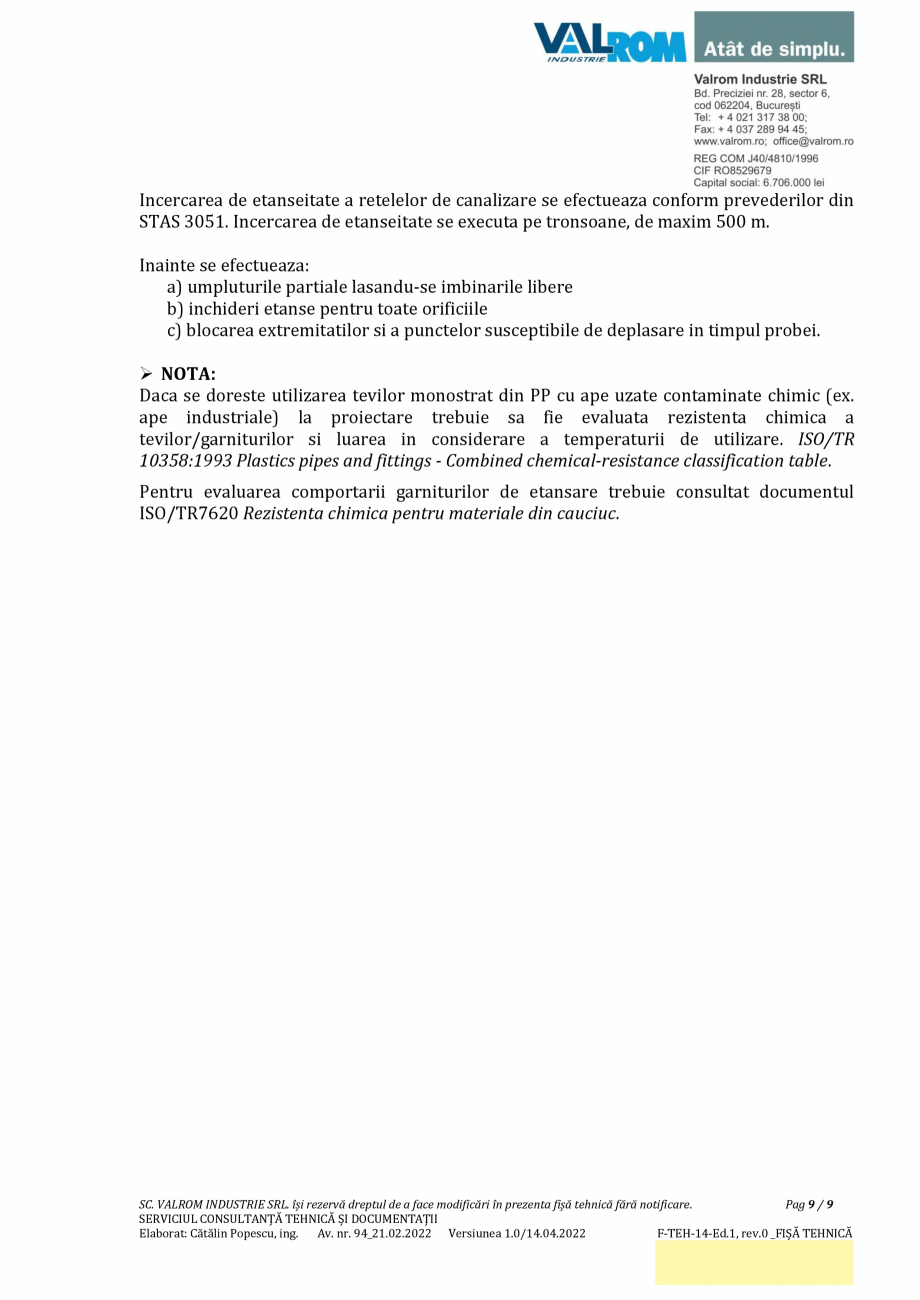

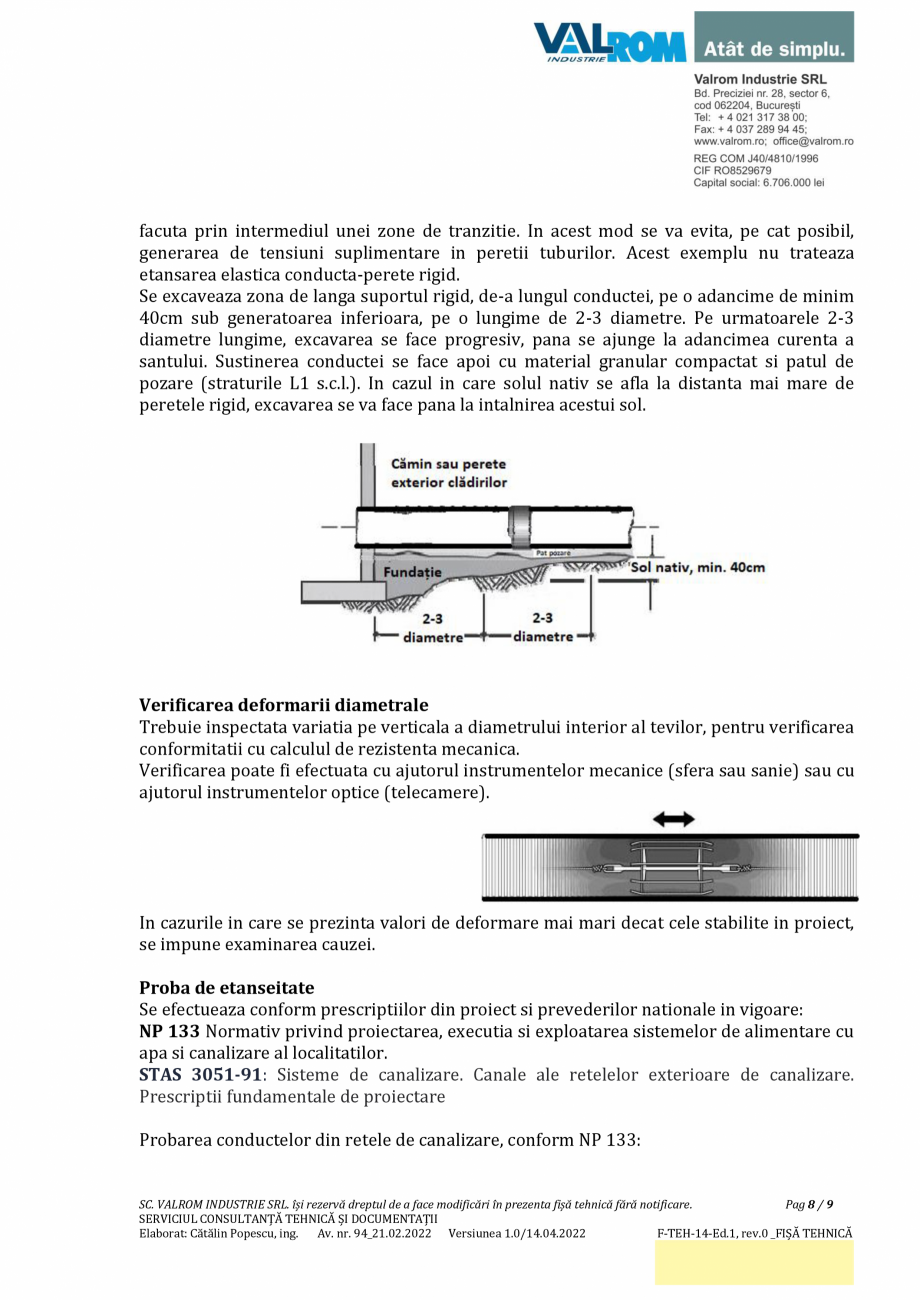

... ascunde
