Ţeavă PP multistrat cu mufă şi garnitură D110÷D400 având SN2÷SN8 VALROM

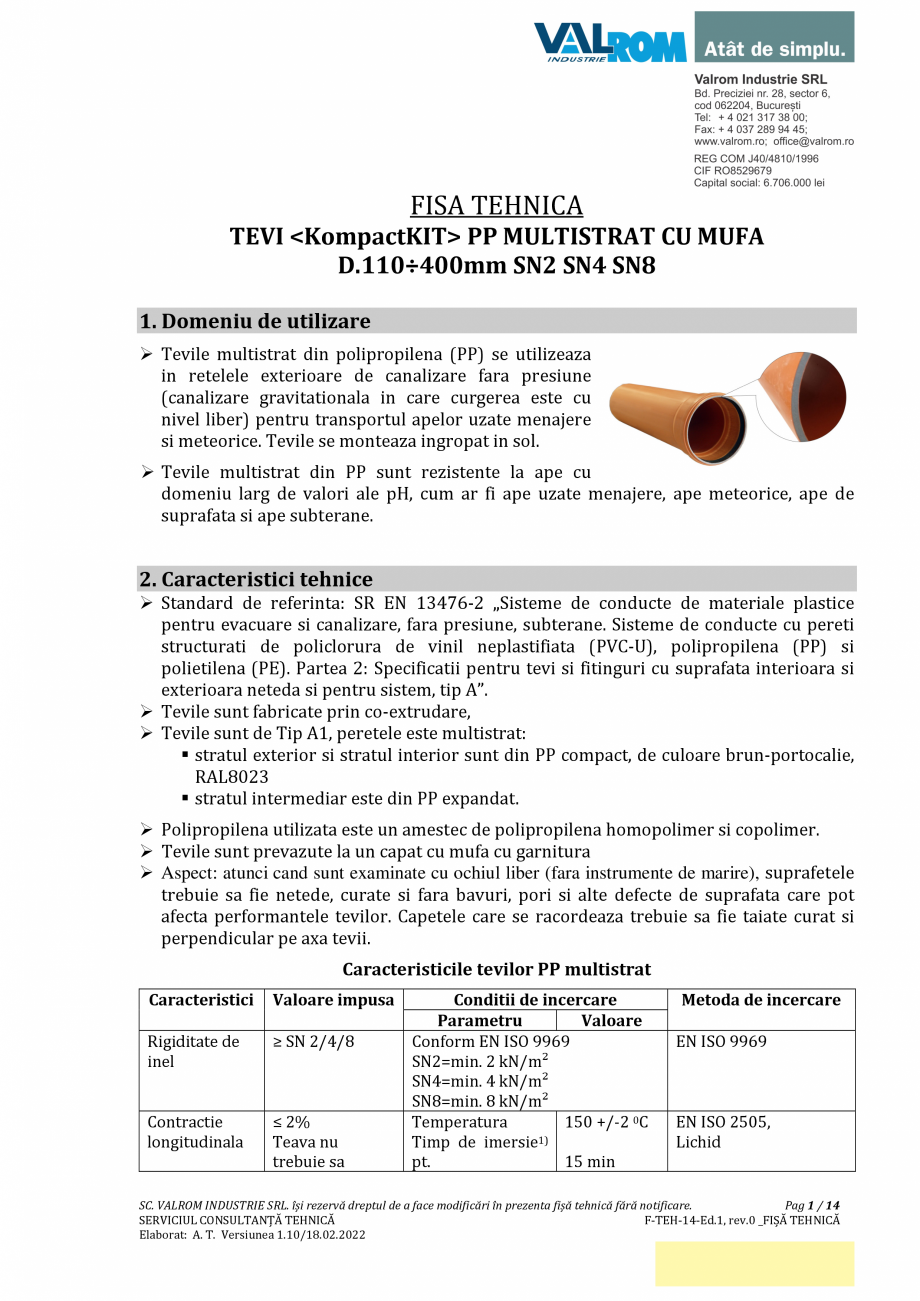

FISA TEHNICA
TEVI PP MULTISTRAT CU MUFA
D.110÷400mm SN2 SN4 SN8
1. Domeniu de utilizare
Tevile multistrat din polipropilena (PP) se utilizeaza
in retelele exterioare de canalizare fara presiune
(canalizare gravitationala in care curgerea este cu
nivel liber) pentru transportul apelor uzate menajere
si meteorice. Tevile se monteaza ingropat in sol.
Tevile multistrat din PP sunt rezistente la ape cu
domeniu larg de valori ale pH, cum ar fi ape uzate menajere, ape meteorice, ape de
suprafata si ape subterane.
2. Caracteristici tehnice
Standard de referinta: SR EN 13476-2 „Sisteme de conducte de materiale plastice
pentru evacuare si canalizare, fara presiune, subterane. Sisteme de conducte cu pereti
structurati de policlorura de vinil neplastifiata (PVC-U), polipropilena (PP) si
polietilena (PE). Partea 2: Specificatii pentru tevi si fitinguri cu suprafata interioara si
exterioara neteda si pentru sistem, tip A”.
Tevile sunt fabricate prin co-extrudare,
Tevile sunt de Tip A1, peretele este multistrat:
stratul exterior si stratul interior sunt din PP compact, de culoare brun-portocalie,
RAL8023
stratul intermediar este din PP expandat.
Polipropilena utilizata este un amestec de polipropilena homopolimer si copolimer.
Tevile sunt prevazute la un capat cu mufa cu garnitura
Aspect: atunci cand sunt examinate cu ochiul liber (fara instrumente de marire), suprafetele
trebuie sa fie netede, curate si fara bavuri, pori si alte defecte de suprafata care pot
afecta performantele tevilor. Capetele care se racordeaza trebuie sa fie taiate curat si
perpendicular pe axa tevii.
Caracteristicile tevilor PP multistrat
Caracteristici
Valoare impusa
Rigiditate de
inel
≥ SN 2/4/8
Contractie
longitudinala
≤ 2%
Teava nu
trebuie sa
Conditii de incercare
Parametru
Valoare
Conform EN ISO 9969
SN2=min. 2 kN/m²
SN4=min. 4 kN/m²
SN8=min. 8 kN/m²
Temperatura
150 +/-2 0C
Timp de imersie1)
pt.
15 min
Metoda de incercare
EN ISO 9
969
EN ISO 2505,
Lichid
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 1 / 14
SERVICIUL CONSULTANȚĂ TEHNICĂ
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Elaborat: A. T. Versiunea 1.10/18.02.2022

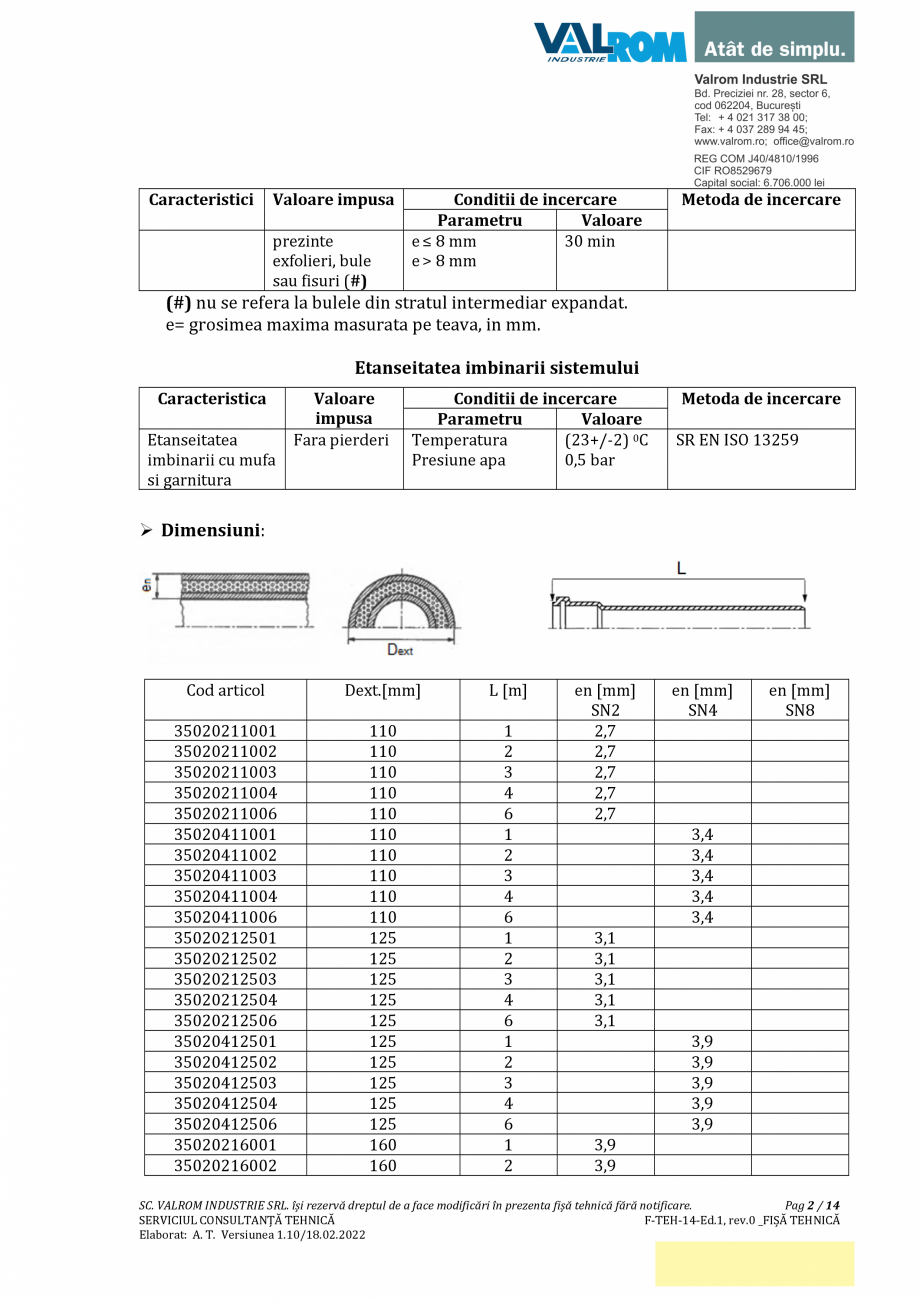

Caracteristici
Valoare impusa
prezinte
exfolieri, bule
sau fisuri (#)
Conditii de incercare
Parametru
Valoare
e ≤ 8 mm
30 min
e > 8 mm
Metoda de incercare
(#) nu se refera la bulele din stratul intermediar expandat.
e= grosimea maxima masurata pe teava, in mm.
Etanseitatea imbinarii sistemului
Caracteristica
Etanseitatea
imbinarii cu mufa
si garnitura
Valoare
impusa
Fara pierderi
Conditii de incercare
Parametru
Valoare
Temperatura
(23+/-2) 0C
Presiune apa
0,5 bar
Metoda de incercare
SR EN ISO 13259
Dimensiuni:
Cod articol
Dext.[mm]
L [m]
35020211001
35020211002
35020211003
35020211004
35020211006
35020411001
35020411002
35020411003
35020411004
35020411006
35020212501
35020212502
35020212503
35020212504
35020212506
35020412501
35020412502
35020412503
35020412504
35020412506
35020216001
35020216002
110
110
110
110
110
110
110
110
110
110
125
125
125
125
125
125
125
125
125
125
160
160
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
en [mm]
SN2
2,7
2,7
2,7
2,7
2,7
en [mm]
SN4
en [mm]
SN8
3,4
3,4
3,4
3,4
3,4
3,1
3,1
3,1
3,1
3,1
3,9
3,9
3,9
3,9
3,9
3,9
3,9
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 2 / 14
SERVICIUL CONSULTANȚĂ TEHNICĂ
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Elaborat: A. T. Versiunea 1.10/18.02.2022

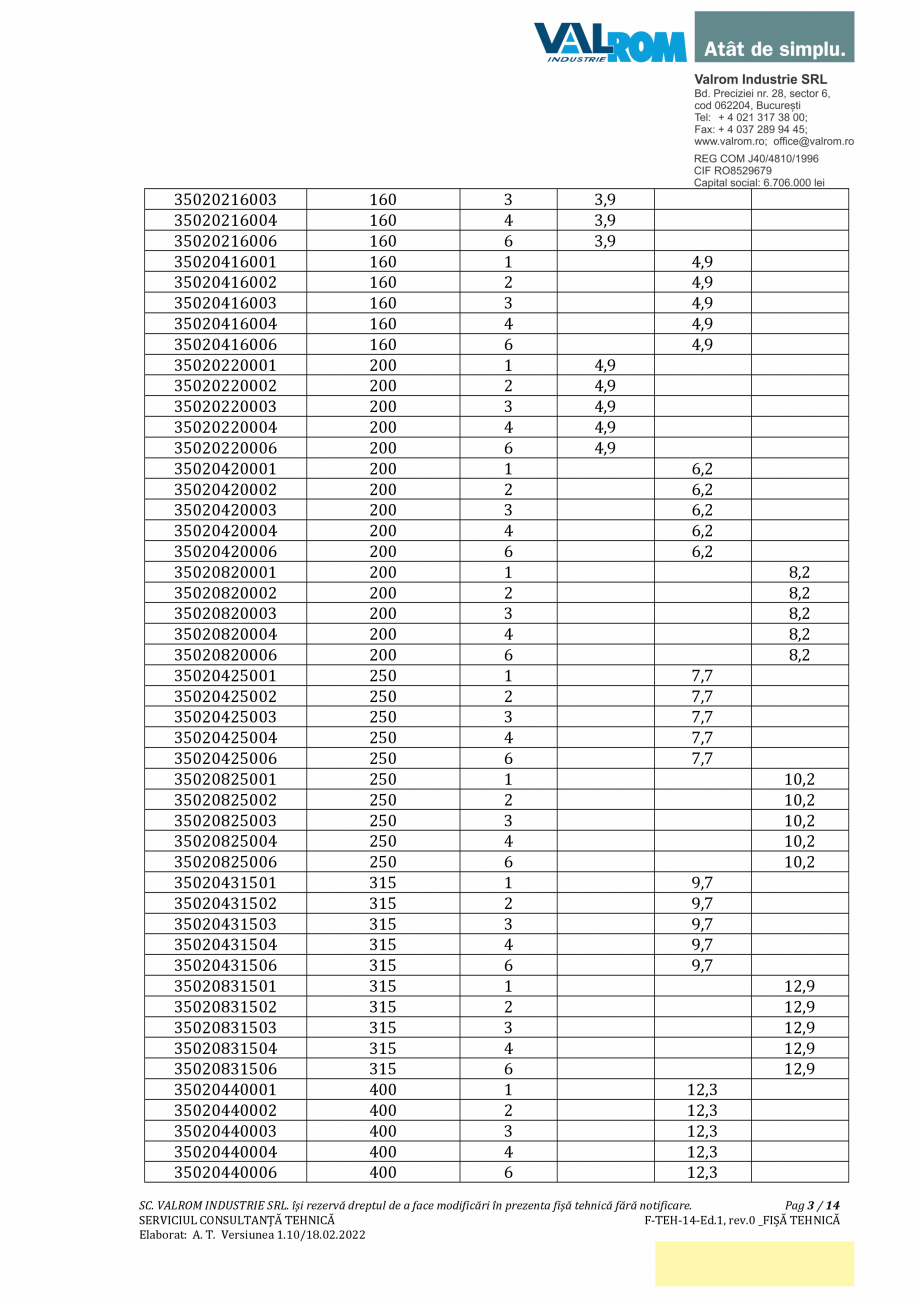

35020216003
35020216004
35020216006
35020416001
35020416002
35020416003
35020416004
35020416006
35020220001
35020220002
35020220003
35020220004
35020220006
35020420001
35020420002
35020420003
35020420004
35020420006
35020820001
35020820002
35020820003
35020820004
35020820006
35020425001
35020425002
35020425003
35020425004
35020425006
35020825001
35020825002
35020825003
35020825004
35020825006
35020431501
35020431502
35020431503
35020431504
35020431506
35020831501
35020831502
35020831503
35020831504
35020831506
35020440001
35020440002
35020440003
35020440004
35020440006
160
160
160
160
160
160
160
160
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
250
250
250
250
250
250
250
250
250
250
315
315
315
315
315
315
315
315
315
315
400
400
400
400
400
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
1
2
3
4
6
3,9
3,9
3,9
4,9
4,9
4,9
4,9
4,9
4,9
4,9
4,9
4,9
4,9
6,2
6,2
6,2
6,2
6,2
8,2
8,2
8,2
8,2
8,2
7,7
7,7
7,7
7,7
7,7
10,2
10,2
10,2
10,2
10,2
9,7
9,7
9,7
9,7
9,7
12,9
12,9
12,9
12,9
12,9
12,3
12,3
12,3
12,3
12,3
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 3 / 14
SERVICIUL CONSULTANȚĂ TEHNICĂ
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Elaborat: A. T. Versiunea 1.10/18.02.2022
35020840001
35020840002
35020840003
35020840004
35020840006
400
400
400
40
0
400
1
2
3
4
6
16,4
16,4
16,4
16,4
16,4

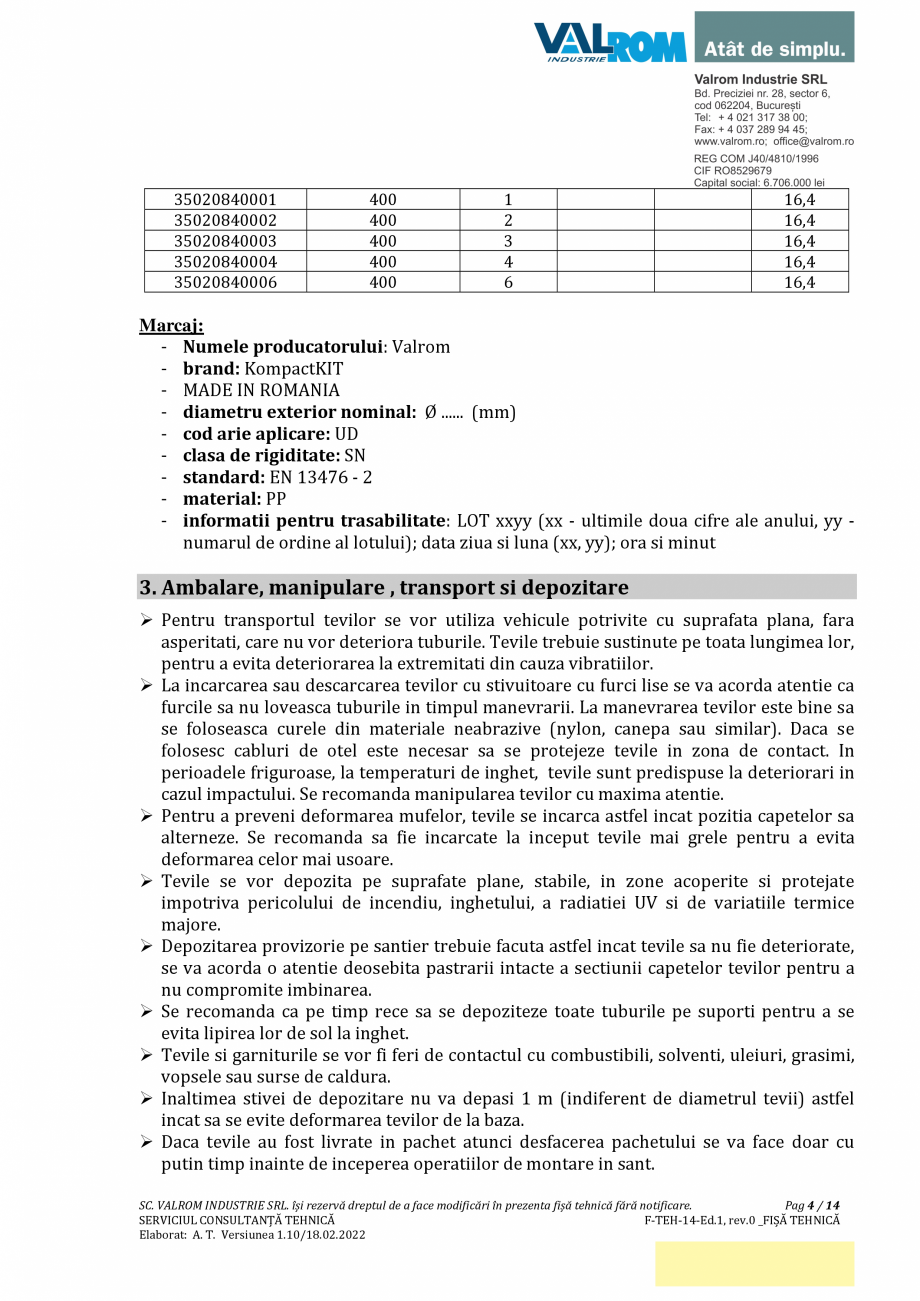

Marcaj:
- Numele producatorului: Valrom
- brand: KompactKIT
- MADE IN ROMANIA
- diametru exterior nominal: Ø ...... (mm)
- cod arie aplicare: UD
- clasa de rigiditate: SN
- standard: EN 13476 - 2
- material: PP
- informatii pentru trasabilitate: LOT xxyy (xx - ultimile doua cifre ale anului, yy numarul de ordine al lotului); data ziua si luna (xx, yy); ora si minut
3. Ambalare, manipulare , transport si depozitare
Pentru transportul tevilor se vor utiliza vehicule potrivite cu suprafata plana, fara
asperitati, care nu vor deteriora tuburile. Tevile trebuie sustinute pe toata lungimea lor,
pentru a evita deteriorarea la extremitati din cauza vibratiilor.
La incarcarea sau descarcarea tevilor cu stivuitoare cu furci lise se va acorda atentie ca
furcile sa nu loveasca tuburile in timpul manevrarii. La manevrarea tevilor este bine sa
se foloseasca curele din materiale neabrazive (nylon, canepa sau similar). Daca se
folosesc cabluri de o
tel este necesar sa se protejeze tevile in zona de contact. In
perioadele friguroase, la temperaturi de inghet, tevile sunt predispuse la deteriorari in
cazul impactului. Se recomanda manipularea tevilor cu maxima atentie.
Pentru a preveni deformarea mufelor, tevile se incarca astfel incat pozitia capetelor sa
alterneze. Se recomanda sa fie incarcate la inceput tevile mai grele pentru a evita
deformarea celor mai usoare.
Tevile se vor depozita pe suprafate plane, stabile, in zone acoperite si protejate
impotriva pericolului de incendiu, inghetului, a radiatiei UV si de variatiile termice
majore.
Depozitarea provizorie pe santier trebuie facuta astfel incat tevile sa nu fie deteriorate,
se va acorda o atentie deosebita pastrarii intacte a sectiunii capetelor tevilor pentru a
nu compromite imbinarea.
Se recomanda ca pe timp rece sa se depoziteze toate tuburile pe suporti pentru a se
evita lipirea lor de sol la inghet.
Tevile si garniturile se vor fi feri de contactul
cu combustibili, solventi, uleiuri, grasimi,
vopsele sau surse de caldura.
Inaltimea stivei de depozitare nu va depasi 1 m (indiferent de diametrul tevii) astfel
incat sa se evite deformarea tevilor de la baza.
Daca tevile au fost livrate in pachet atunci desfacerea pachetului se va face doar cu
putin timp inainte de inceperea operatiilor de montare in sant.
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 4 / 14
SERVICIUL CONSULTANȚĂ TEHNICĂ
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Elaborat: A. T. Versiunea 1.10/18.02.2022

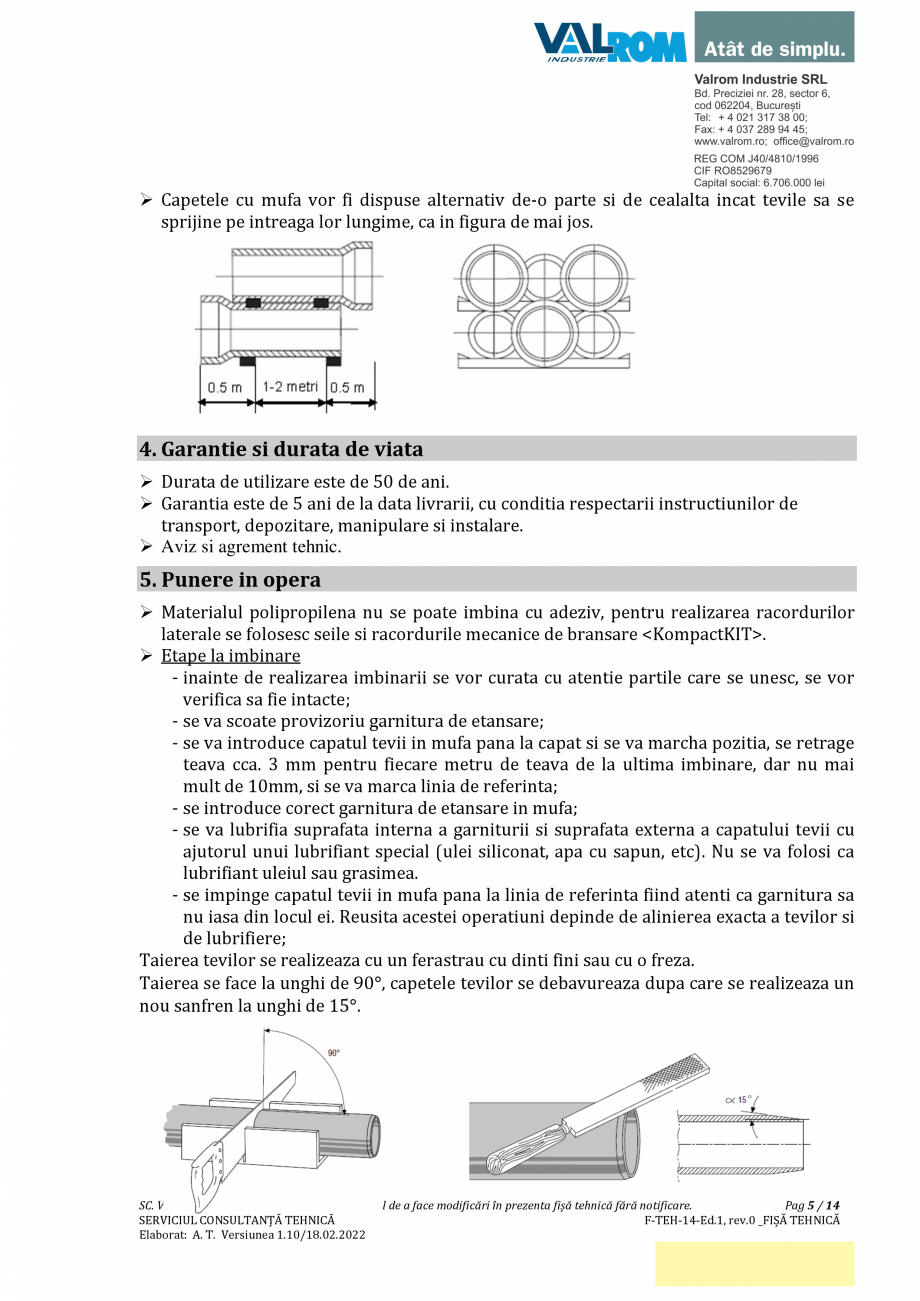

Capetele cu mufa vor fi dispuse alternativ de-o parte si de cealalta incat tevile sa se
sprijine pe intreaga lor lungime, ca in figura de mai jos.
4. Garantie si durata de viata
Durata de utilizare este de 50 de ani.
Garantia este de 5 ani de la data livrarii, cu conditia respectarii instructiunilor de
transport, depozitare, manipulare si instalare.
Aviz si agrement
tehnic.
5. Punere in opera
Materialul polipropilena nu se poate imbina cu adeziv, pentru realizarea racordurilor
laterale se folosesc seile si racordurile mecanice de bransare .
Etape la imbinare
- inainte de realizarea imbinarii se vor curata cu atentie partile care se unesc, se vor
verifica sa fie intacte;
- se va scoate provizoriu garnitura de etansare;
- se va introduce capatul tevii in mufa pana la capat si se va marcha pozitia, se retrage
teava cca. 3 mm pentru fiecare metru de teava de la ultima imbinare, dar nu mai
mult de 10mm, si se va marca linia de referinta;
- se introduce corect garnitura de etansare in mufa;
- se va lubrifia suprafata interna a garniturii si suprafata externa a capatului tevii cu
ajutorul unui lubrifiant special (ulei siliconat, apa cu sapun, etc). Nu se va folosi ca
lubrifiant uleiul sau grasimea.
- se impinge capatul tevii in mufa pana la linia de referinta fiind atenti ca garnitura sa
nu iasa din locul ei. Reusita acestei operatiu
ni depinde de alinierea exacta a tevilor si
de lubrifiere;
Taierea tevilor se realizeaza cu un ferastrau cu dinti fini sau cu o freza.
Taierea se face la unghi de 90°, capetele tevilor se debavureaza dupa care se realizeaza un
nou sanfren la unghi de 15°.
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 5 / 14
SERVICIUL CONSULTANȚĂ TEHNICĂ
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Elaborat: A. T. Versiunea 1.10/18.02.2022

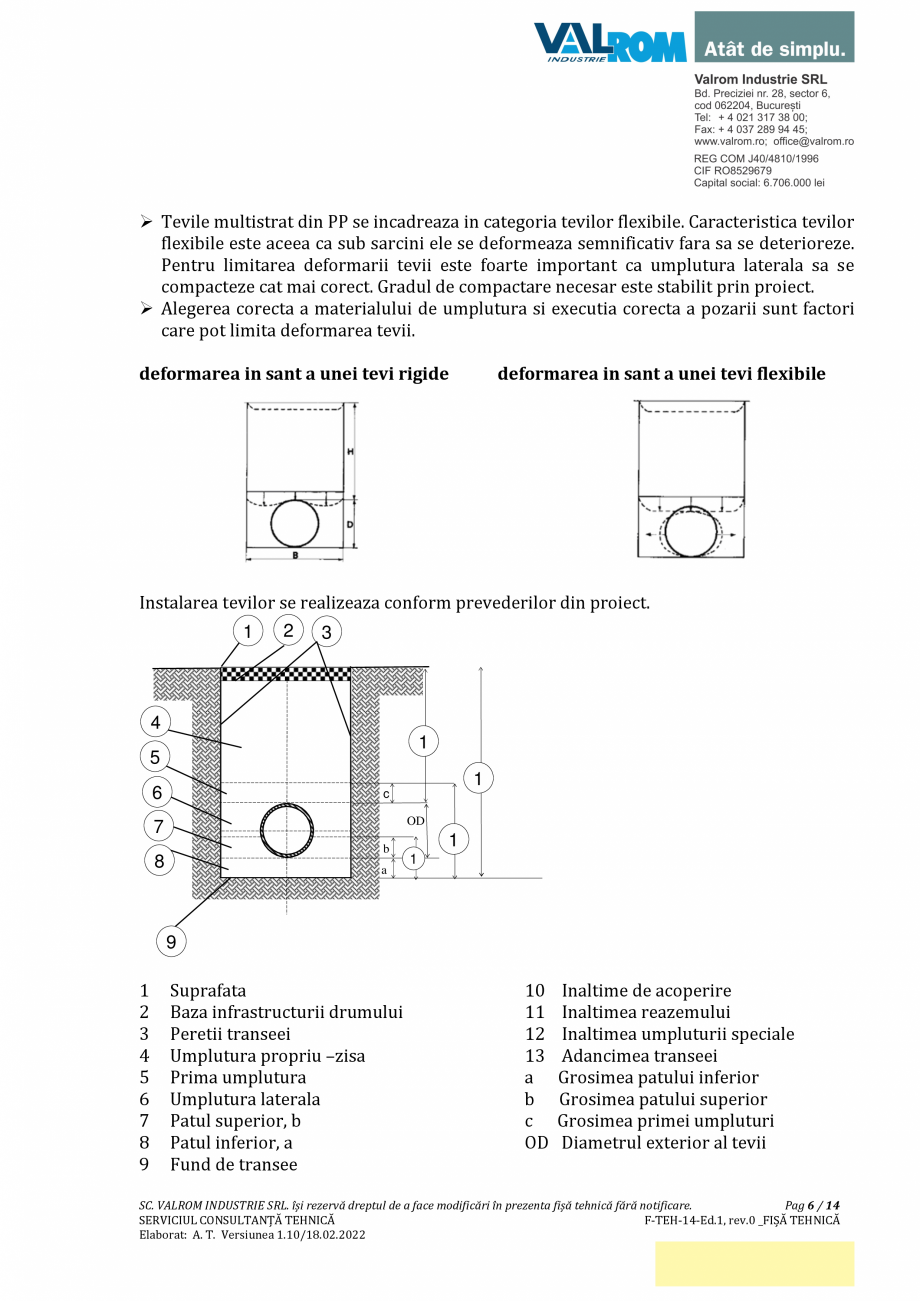

Tevile multistrat din PP se incadreaza in categoria tevilor flexibile. Caracteristica tevilor
flexibile este aceea ca sub sarcini ele se deformeaza semnificativ fara sa se deterioreze.
Pentru limitarea deformarii tevii este foarte important ca umplutura laterala sa se
compacteze cat mai corect. Gradul de compactare necesar este stabilit prin proiect.
Alegerea corecta a materialului de umplutura si executia corecta a pozarii sunt factori
care pot limita deformarea tevii.
deformarea in
sant a unei tevi rigide
deformarea in sant a unei tevi flexibile
Instalarea tevilor se realizeaza conform prevederilor din proiect.
1
2
3
4
1
5
1
6
c
OD
7
b
8
1
1
a
9
1
2
3
4
5
6
7
8
9
Suprafata
Baza infrastructurii drumului
Peretii transeei
Umplutura propriu –zisa
Prima umplutura
Umplutura laterala
Patul superior, b
Patul inferior, a
Fund de transee
10
11
12
13
a
b
c
OD
Inaltime de acoperire
Inaltimea reazemului
Inaltimea umpluturii speciale
Adancimea transeei
Grosimea patului inferior
Grosimea patului superior
Grosimea primei umpluturi
Diametrul exterior al tevii
SC. VALROM INDUSTRIE SRL. își rezervă dreptul de a face modificări în prezenta fișă tehnică fără notificare.
Pag 6 / 14
SERVICIUL CONSULTANȚĂ TEHNICĂ
F-TEH-14-Ed.1, rev.0 _FIȘĂ TEHNICĂ
Elaborat: A. T. Versiunea 1.10/18.02.2022
Conditii generale de pozare:
Tevile multistrat din PP se monteaza in general la adancimi de minim 1,20 m. In situatia in
care se pozeaza in zone fara trafic adancime
a minima se poate reduce la adancimea
minima de inghet.
Pozarea tevilor se poate face in zone cu trafic (tevi SN4/SN8) sau spatii verzi si acces
pietoni (tevi SN2).
Pentru tevile cu SN4 cu montare in santuri inguste sau largi (vezi clasificarea santurilor)
adancimea de pozare (masurata la generatoarea superioara a canalului) este intre 1,2 m ÷
6,0 m pentru trafic stradal mediu sau usor (maxim 12 tone/axa) si intre 1,2 m ÷ 4,0 m
pentru trafic stradal greu (maxim 18 tone/axa) cu respectarea instructiunilor de pozare.
Pentru tevile cu SN8 adancimea de pozare intre 1,2 m ÷ 6,0 m, masurata de la
generatoarea superioara a canalului, montare in santuri inguste sau largi, trafic stradal
greu, maxim 18 tone/axa, cu respectarea instructiunilor de pozare.
Latimea santului
Latimea santului se stabileste prin proiect, trebuie sa asigure spatiul necesar pentru
executia imbinarilor in sant si pentru compactarea umpluturii din zona tevii.
Latimea santului nu trebuie sa depaseasca valoarea maxima st
abilita prin proiect.
Clasificarea santurilor:
Tipul santului
Sant ingust
Sant larg
Sant infinit
B
≤3 D
>3 D
<10 D
≥10 D
i strat suport sub patul de asezare. Natura si
compozitia stratului suport se stabilesc de catre proiectant.
In caz de inghet este necesara protejarea fundului santului astfel incat straturile inghetate
sa nu fie lasate sub sau in jurul tevii.

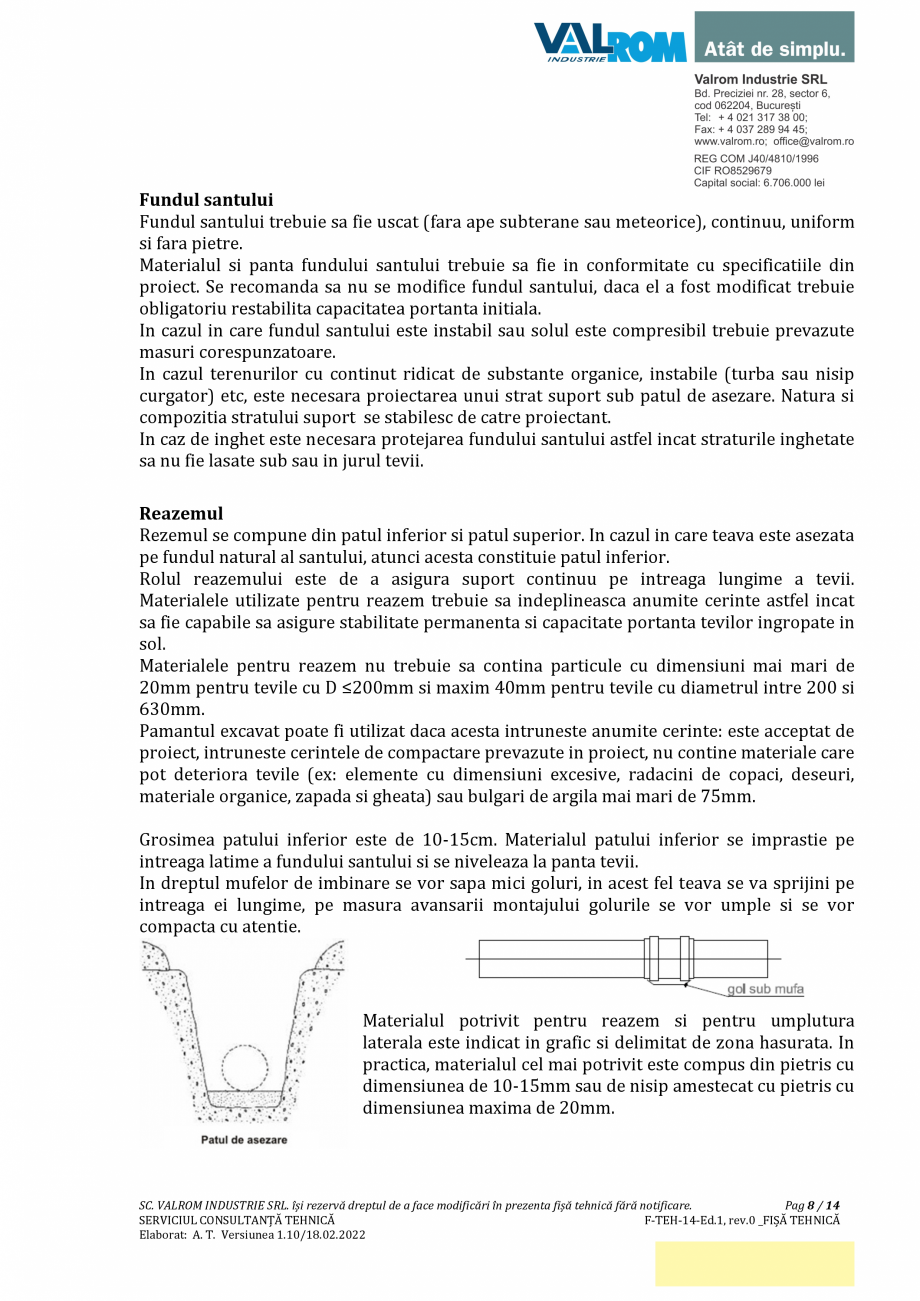

Reazemul
Rezemul se compune din patul inferior si patul superior. In cazul in care teava este asezata
pe fundul natural al santului, atunci acesta constituie patul inferior.
Rolul reazemului este de a asigura suport continuu pe intreaga lungime a tevii.
Materialele utilizate pentru reazem trebuie sa indeplineasca anumite cerinte astfel incat
sa fie capabile sa asigure stabilitate permanenta si capacitate portanta tevilor ingropate in
sol.
Materialele pentru reazem nu trebuie sa contina particule cu dimensiuni mai mari de
20mm pentru tevile cu D ≤200mm si maxim 40mm pentru tevile cu diametrul intre 200 si
630mm.
Pamantul excavat poate fi utilizat daca acesta intruneste anumite cerinte: este acceptat de
proiect, intruneste cerintele de compactare
i strat suport sub patul de asezare. Natura si
compozitia stratului suport se stabilesc de catre proiectant.
In caz de inghet este necesara protejarea fundului santului astfel incat straturile inghetate
sa nu fie lasate sub sau in jurul tevii.
Reazemul
Rezemul se compune din patul inferior si patul superior. In cazul in care teava este asezata
pe fundul natural al santului, atunci acesta constituie patul inferior.
Rolul reazemului este de a asigura suport continuu pe intreaga lungime a tevii.
Materialele utilizate pentru reazem trebuie sa indeplineasca anumite cerinte astfel incat
sa fie capabile sa asigure stabilitate permanenta si capacitate portanta tevilor ingropate in
sol.
Materialele pentru reazem nu trebuie sa contina particule cu dimensiuni mai mari de
20mm pentru tevile cu D ≤200mm si maxim 40mm pentru tevile cu diametrul intre 200 si
630mm.
Pamantul excavat poate fi utilizat daca acesta intruneste anumite cerinte: este acceptat de
proiect, intruneste cerintele de compactare
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura
57 p | EN - RO + inca 1 limba
SN2÷SN8 SN10 PE100RC PE100RC, cu acoperire protectivă din PP Fitinguri Racorduri mecanice
