Țevi WaterPRO PE100 cu fir de inox VALROM

Limba: Romana

124 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana FISA TEHNICA
TUB...

FISA TEHNICA TUB "WaterPro" APA POTABILA PE100 CU ACOPERIRE PROTECTIVA PP CU FIR INOX 1. Domeniu de utilizare  Tevile WaterPro cu fir de inox se utilizeaza in retele de alimentare cu apa (inclusiv apa potabila) sub presiune. Se monteaza ingropat in pamant, in sant deschis dar fara pat de nisip.  Sub stratul protector este inserat un fir de inox pentru localizarea pozitiei tevii, astfel incat sa fie identificata si evitata in timpul excavarii. Adancimea maxima de pozare, care permite detectarea tevii, este de 6 metri masurata de la generatoarea inferioara, unde se afla firul de inox. 2. Caracteristici tehnice  Tevile sunt in conformitate cu EN 12201-2:2011, anexa C “Pipes with peelable layer” = Tevi cu strat exfoliabil.  Materiale: nucleul este din polietilena de inalta densitate PE100, la exterior cu strat protector din PP aditivata pentru a–i creste rezistenta la zgariere si penetrare. Stratul protector are rolul de a proteja teava de solicitarile mecanice si radiat

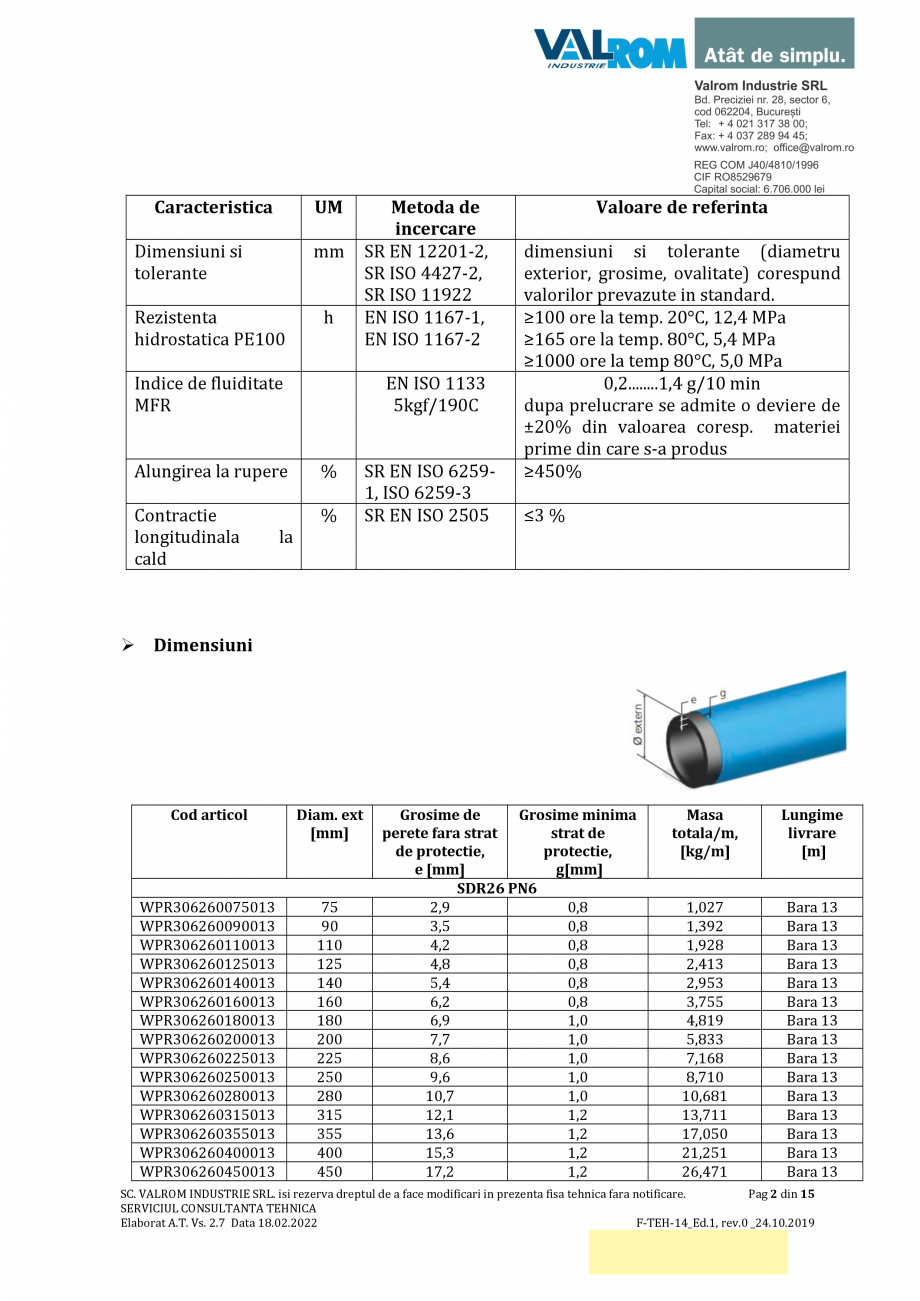

Pagina 2 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ia UV.
Caracteristici...

ia UV. Caracteristici materie prima PE100 Caracteristica UM Metoda de Valoare de referinta incercare Densitate (23°) g/cm3 EN ISO 1183 > 0,945 Indice de fluiditate MFR EN ISO 1133 0,2.....1,4 g/10 min 5kgf/190C Continut de negru de fum % SR ISO 6964, ASTM 2%....2,5% D 1603 Dispersie negru de fum grad ISO 18553 ≤3 Continut material volatil mg/kg SR EN 12099 ≤350 Timpul de inducere a min ISO 10837, ISO ≥20 oxidarii (OIT) 11357-6, EN 728 Rezistenta minima ceruta MPa SR EN ISO 9080 10 (MRS) pentru PE100 Caracteristica Aspect Caracteristicile tevilor WaterPRO PE100 dupa ce s-a eliminat stratul protector UM Metoda de Valoare de referinta incercare SR EN12201-2, inspectate fara echipamente de marire, SR ISO4427-2 suprafetele interioare si exterioare ale tuburilor sunt netede, curate si fara bavuri, pori si alte defecte de suprafata SC. VALROM INDUSTRIE SRL. isi rezerva dreptul de a face modificari in prezenta fisa tehnica fara notificare. Pag 1 din 15 SERVICIUL CONSULTANTA TEHNICA E

Pagina 2-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ia UV.
Caracteristici materie prima...

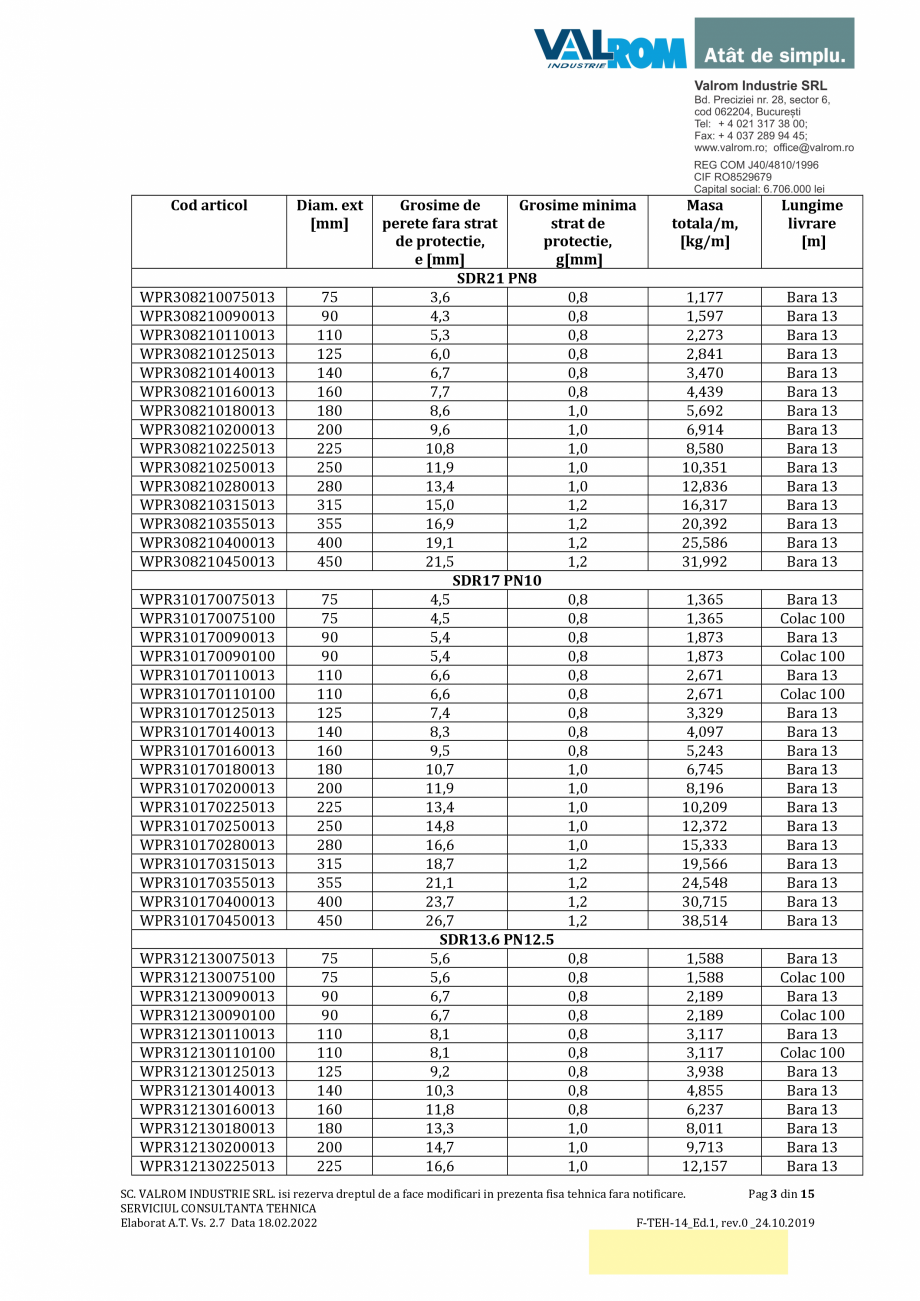

Pagina 3 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana laborat A.T. Vs. 2.7 Data ...

laborat A.T. Vs. 2.7 Data 18.02.2022 F-TEH-14_Ed.1, rev.0 _24.10.2019 Caracteristica UM Dimensiuni si tolerante mm Rezistenta hidrostatica PE100 h Indice de fluiditate MFR Metoda de incercare SR EN 12201-2, SR ISO 4427-2, SR ISO 11922 EN ISO 1167-1, EN ISO 1167-2 EN ISO 1133 5kgf/190C Alungirea la rupere % Contractie longitudinala cald % SR EN ISO 62591, ISO 6259-3 SR EN ISO 2505 Valoare de referinta dimensiuni si tolerante (diametru exterior, grosime, ovalitate) corespund valorilor prevazute in standard. ≥100 ore la temp. 20°C, 12,4 MPa ≥165 ore la temp. 80°C, 5,4 MPa ≥1000 ore la temp 80°C, 5,0 MPa 0,2........1,4 g/10 min dupa prelucrare se admite o deviere de ±20% din valoarea coresp. materiei prime din care s-a produs ≥450% ≤3 % la  Dimensiuni Cod articol Diam. ext [mm] WPR306260075013 WPR306260090013 WPR306260110013 WPR306260125013 WPR306260140013 WPR306260160013 WPR306260180013 WPR306260200013 WPR306260225013 WPR306260250013 WPR306260280013 WP

Pagina 3-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana laborat A.T. Vs. 2.7 Data 18.02.2022
...

Pagina 4 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana R306260315013...

R306260315013 WPR306260355013 WPR306260400013 WPR306260450013 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 Grosime de Grosime minima perete fara strat strat de de protectie, protectie, e [mm] g[mm] SDR26 PN6 2,9 0,8 3,5 0,8 4,2 0,8 4,8 0,8 5,4 0,8 6,2 0,8 6,9 1,0 7,7 1,0 8,6 1,0 9,6 1,0 10,7 1,0 12,1 1,2 13,6 1,2 15,3 1,2 17,2 1,2 Masa totala/m, [kg/m] Lungime livrare [m] 1,027 1,392 1,928 2,413 2,953 3,755 4,819 5,833 7,168 8,710 10,681 13,711 17,050 21,251 26,471 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 SC. VALROM INDUSTRIE SRL. isi rezerva dreptul de a face modificari in prezenta fisa tehnica fara notificare. Pag 2 din 15 SERVICIUL CONSULTANTA TEHNICA Elaborat A.T. Vs. 2.7 Data 18.02.2022 F-TEH-14_Ed.1, rev.0 _24.10.2019 Cod articol Diam. ext [mm] WPR308210075013 WPR308210090013 WPR308210110013 WPR308210125013 WPR308210140013 WPR308210160013 WPR308210180013 WPR308210200013 WPR30821

Pagina 4-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana R306260315013
WPR306260355013...

Pagina 5 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana 0225013
WPR308210250013...

0225013 WPR308210250013 WPR308210280013 WPR308210315013 WPR308210355013 WPR308210400013 WPR308210450013 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 WPR310170075013 WPR310170075100 WPR310170090013 WPR310170090100 WPR310170110013 WPR310170110100 WPR310170125013 WPR310170140013 WPR310170160013 WPR310170180013 WPR310170200013 WPR310170225013 WPR310170250013 WPR310170280013 WPR310170315013 WPR310170355013 WPR310170400013 WPR310170450013 75 75 90 90 110 110 125 140 160 180 200 225 250 280 315 355 400 450 WPR312130075013 WPR312130075100 WPR312130090013 WPR312130090100 WPR312130110013 WPR312130110100 WPR312130125013 WPR312130140013 WPR312130160013 WPR312130180013 WPR312130200013 WPR312130225013 75 75 90 90 110 110 125 140 160 180 200 225 Grosime de Grosime minima perete fara strat strat de de protectie, protectie, e [mm] g[mm] SDR21 PN8 3,6 0,8 4,3 0,8 5,3 0,8 6,0 0,8 6,7 0,8 7,7 0,8 8,6 1,0 9,6 1,0 10,8 1,0 11,9 1,0 13,4 1,0 15,0 1,2 16,9 1,2 19,1 1,2 21,5 1,2 SDR17 PN10 4

Pagina 6 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ,5
0,8
4,5
0,8
5,4
0,8
5,4...

,5 0,8 4,5 0,8 5,4 0,8 5,4 0,8 6,6 0,8 6,6 0,8 7,4 0,8 8,3 0,8 9,5 0,8 10,7 1,0 11,9 1,0 13,4 1,0 14,8 1,0 16,6 1,0 18,7 1,2 21,1 1,2 23,7 1,2 26,7 1,2 SDR13.6 PN12.5 5,6 0,8 5,6 0,8 6,7 0,8 6,7 0,8 8,1 0,8 8,1 0,8 9,2 0,8 10,3 0,8 11,8 0,8 13,3 1,0 14,7 1,0 16,6 1,0 Masa totala/m, [kg/m] Lungime livrare [m] 1,177 1,597 2,273 2,841 3,470 4,439 5,692 6,914 8,580 10,351 12,836 16,317 20,392 25,586 31,992 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 1,365 1,365 1,873 1,873 2,671 2,671 3,329 4,097 5,243 6,745 8,196 10,209 12,372 15,333 19,566 24,548 30,715 38,514 Bara 13 Colac 100 Bara 13 Colac 100 Bara 13 Colac 100 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 1,588 1,588 2,189 2,189 3,117 3,117 3,938 4,855 6,237 8,011 9,713 12,157 Bara 13 Colac 100 Bara 13 Colac 100 Bara 13 Colac 100 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 SC. VALROM INDUSTRIE SRL.

Pagina 6-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ,5
0,8
4,5
0,8
5,4
0,8
5,4
0,8
6,6
0,...

Pagina 7 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana isi rezerva dreptul de a ...

isi rezerva dreptul de a face modificari in prezenta fisa tehnica fara notificare. Pag 3 din 15 SERVICIUL CONSULTANTA TEHNICA Elaborat A.T. Vs. 2.7 Data 18.02.2022 F-TEH-14_Ed.1, rev.0 _24.10.2019 Cod articol Diam. ext [mm] WPR312130250013 WPR312130280013 WPR312130315013 WPR312130355013 WPR312130400013 WPR312130450013 250 280 315 355 400 450 WPR316110075013 WPR316110075100 WPR316110090013 WPR316110090100 WPR316110110013 WPR316110110100 WPR316110125013 WPR316110140013 WPR316110160013 WPR316110180013 WPR316110200013 WPR316110225013 WPR316110250013 WPR316110280013 WPR316110315013 WPR316110355013 WPR316110400013 WPR316110450013 75 75 90 90 110 110 125 140 160 180 200 225 250 280 315 355 400 450 Grosime de Grosime minima perete fara strat strat de de protectie, protectie, e [mm] g[mm] 18,4 1,0 20,6 1,0 23,2 1,2 26,1 1,2 29,4 1,2 33,1 1,2 SDR11 PN16 6,8 0,8 6,8 0,8 8,2 0,8 8,2 0,8 10,0 0,8 10,0 0,8 11,4 0,8 12,7 0,8 14,6 0,8 16,4 1,0 18,2 1,0 20,5 1,0 22,7 1,0 25,4 1,0 28,6 1,2 32,2

Pagina 7-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana isi rezerva dreptul de a face...

Pagina 8 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana
1,2
36,3
1,2
40,9
1,2
...

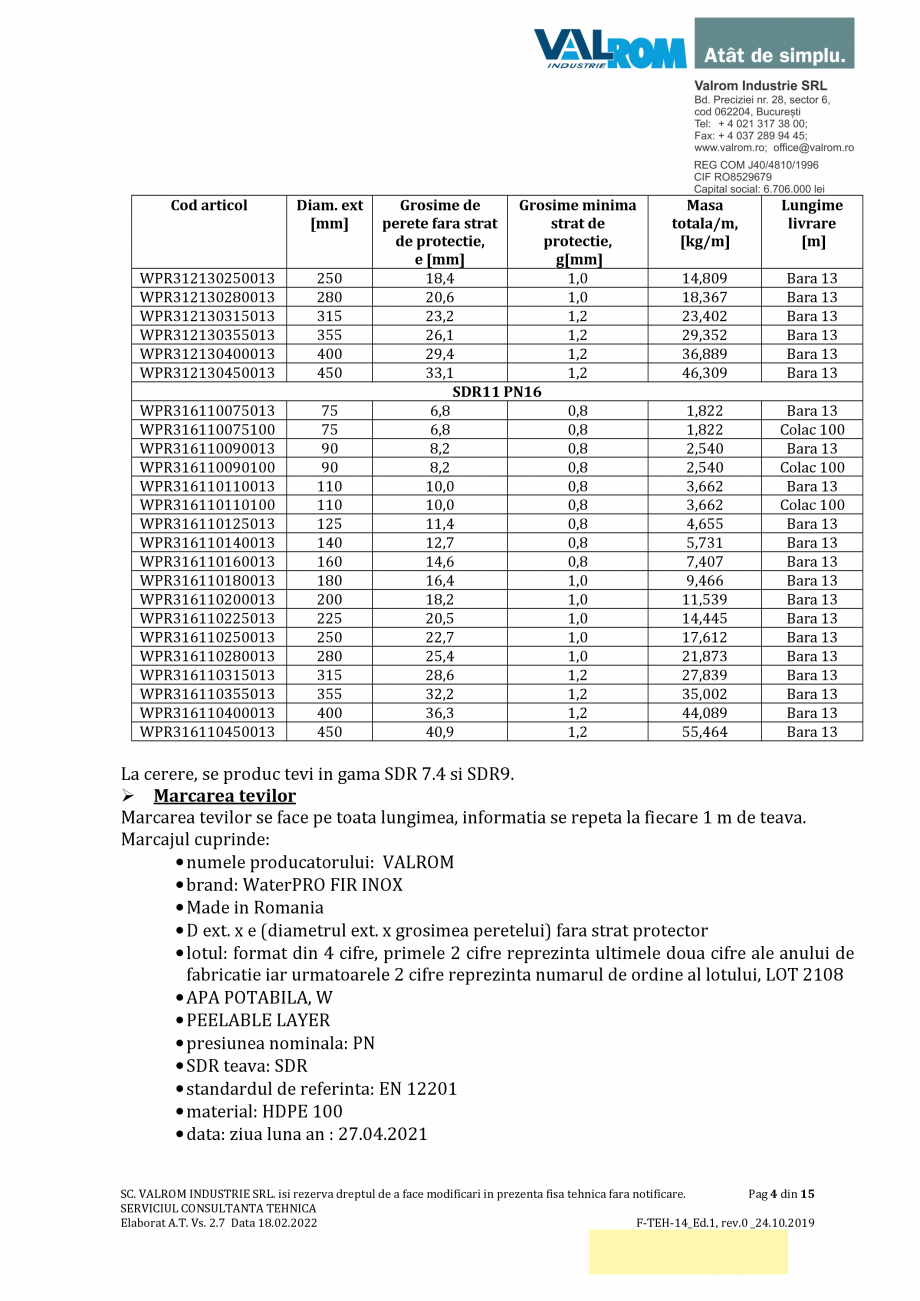

1,2 36,3 1,2 40,9 1,2 Masa totala/m, [kg/m] Lungime livrare [m] 14,809 18,367 23,402 29,352 36,889 46,309 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 1,822 1,822 2,540 2,540 3,662 3,662 4,655 5,731 7,407 9,466 11,539 14,445 17,612 21,873 27,839 35,002 44,089 55,464 Bara 13 Colac 100 Bara 13 Colac 100 Bara 13 Colac 100 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 Bara 13 La cerere, se produc tevi in gama SDR 7.4 si SDR9.  Marcarea tevilor Marcarea tevilor se face pe toata lungimea, informatia se repeta la fiecare 1 m de teava. Marcajul cuprinde: • numele producatorului: VALROM • brand: WaterPRO FIR INOX • Made in Romania • D ext. x e (diametrul ext. x grosimea peretelui) fara strat protector • lotul: format din 4 cifre, primele 2 cifre reprezinta ultimele doua cifre ale anului de fabricatie iar urmatoarele 2 cifre reprezinta numarul de ordine al lotului, LOT 2108 • APA POTABILA, W • PEELABLE LAYER • presiunea nomi

Pagina 8-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana
1,2
36,3
1,2
40,9
1,2

Masa
totala/m...

Pagina 9 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana nala: PN
• SDR teava:...

nala: PN • SDR teava: SDR • standardul de referinta: EN 12201 • material: HDPE 100 • data: ziua luna an : 27.04.2021 SC. VALROM INDUSTRIE SRL. isi rezerva dreptul de a face modificari in prezenta fisa tehnica fara notificare. Pag 4 din 15 SERVICIUL CONSULTANTA TEHNICA Elaborat A.T. Vs. 2.7 Data 18.02.2022 F-TEH-14_Ed.1, rev.0 _24.10.2019  Tevile sunt fabricate prin coextrudare.  Pentru detectia tevii sub stratul protector din PP exista un fir de inox cu diametrul de 1,2mm.  Culoare: stratul protector este albastru iar teava din PEHD este de culoare neagra. La cerere, in urma semnarii unui Proces verbal de convenire, teava din PEHD poate fi de culoare albastra. Marcajul este de culoarea alba/neagra si este aplicat numai pe stratul exterior.  Detectarea tevii:  Detectarea cu acuratete a tevilor WaterPRO cu fir de inox se face prin aplicarea unui semnal cu un emitator care va genera un semnal activ. Bornele emitatorului se conecteaza direct la firul de inox si la

Pagina 9-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana nala: PN
• SDR teava: SDR
•...

Pagina 10 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana un dispozitiv de...

un dispozitiv de impamantare adecvat.  Se seteaza receptorul pe frecventa pentru a detecta pozitia tevii ingropate. Detectarea tevii prin conexiune directa la firul metalic al tevii.  Semnalul poate fi transmis pe distante de sute de metri. Distanta creste pentru modelele de emitatoare cu putere mai mare. Cu cat conducta este la o adancime mai mare, va trebui emis un semnal cu frecventa mai inalta, ceea ce va diminua distanta pe care se propaga. Daca adancimea este de aproximativ 1,5 metri, atunci se poate alege o frecventa mai mica, iar distanta va creste.  Conform distantei de propagare a semnalului vor fi prevazute pe trasee cai de acces la firul trasor (ex: prin conectarea la vane actionate suprateran cu tija).  In situatia unor intreruperi cauzate de omiterea sau legarea superficiala a firului trasor la zonele de imbinare dintre tevi, se poate genera un semnal inductiv asezand generatorul deasupra tevii cu fir trasor. Detectia nu mai este la fel de precisa ca la conex

Pagina 10-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana un dispozitiv de impamantare adecvat....

Pagina 11 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana iunea directa
dar este...

iunea directa dar este utila. Avantajele utilizarii tevii WaterPRO PE100 cu fir de INOX Protectie la deteriorare mecanica  Stratul exterior este special aditivat astfel incat sa asigure rezistenta la zgariere si penetrare (polipropilena este de cca 3 ori mai rezistenta decat SC. VALROM INDUSTRIE SRL. isi rezerva dreptul de a face modificari in prezenta fisa tehnica fara notificare. Pag 5 din 15 SERVICIUL CONSULTANTA TEHNICA Elaborat A.T. Vs. 2.7 Data 18.02.2022 F-TEH-14_Ed.1, rev.0 _24.10.2019 polietilena). Acest lucru face posibila instalarea fara nisip. Orice deteriorare peste limita admisibila este usor de observat datorita culorii diferite a stratului de protectie. Scaderea costurilor de instalare  Reducerea costurilor de montaj cu pana la 10% pe ml de conducta, datorita eliminarii nisipului si a manoperei aferente (procentajul variaza in functie de diametrul conductei, adancimea de ingropare si de natura solului). Strat exterior exfoliabil  Stratul de protectie este uso

Pagina 11-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana iunea directa
dar este utila....

Pagina 12 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana r de indepartat prin...

r de indepartat prin exfoliere pentru a permite imbinarea folosind tehnologiile clasice (sudura cap la cap sau electrofuziune). Pregatirea pentru instalare nu dureaza mult si poate fi facuta direct pe santier cu SDV–uri dedicate. Protectie  Stratul exterior de PP asigura protectia impotriva radiatiei UV si previne contaminarea prin oxidare sau murdarire. Lipsa contaminarii  Stratul exterior protejeaza impotriva contaminarii pe toata perioada de manipulare, transport si punere in opera. Detectia tevii  Firul de inox permite localizarea pozitiei tevii, astfel incat sa fie identificata si evitata in timpul excavarii. 3. Ambalare, manipulare , transport si depozitare  Tevile WaterPRO cu fir se livreaza la bare cu lungimea de 13 metri. Tevile sunt ambalate in pachete legate cu banda PET.  La transport obligatoriu tevile se vor asigura cu chingi din material textil.  La manevrarea tevilor este bine sa se foloseasca curele din materiale neabrazive (nylon, canepa sau simil

Pagina 12-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana r de indepartat prin exfoliere pentru...

Pagina 13 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ar), daca se folosesc...

ar), daca se folosesc cabluri de otel este necesar sa se protejeze tevile in zona de contact.  Este interzisa tararea sau rostogolirea tevilor.  Depozitarea tevilor se face pe suprafete drepte, curate, fara asperitati, corpuri ascutite, etc. Tevile se vor proteja impotriva incovoierii sau deformarii.  Tevile vor fi ferite de contactul prelungit cu combustibili, solventi, uleiuri, grasimi, vopsele sau surse de caldura.  Perioada de depozitare sub cerul liber a tevilor de culoare neagra este de maxim doi iar a tevilor albastre maxim un an, de la data fabricatiei.  Pachetele de teava se depoziteaza unul peste altul, respectand cele de mai jos.  Depozitarea pachetelor de teava ambalate cu banda din PET se face unul peste altul punand pe sol si intre pachete minim trei distantiere din lemn, pozitionate echidistant fata de mijlocul pachetului, de grosime egala, avand o lungime minim latimea pachetului si grosimea minim 50 mm. Inaltimea maxima a stivei nu trebuie sa depaseas

Pagina 13-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ar), daca se folosesc cabluri de otel...

Pagina 14 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ca 1,5 m.
 Inainte de ...

ca 1,5 m.  Inainte de extragerea tevilor din pachet este necesara coborarea pachetului pe sol.  La depozitare se vor lua toate masurile pentru respectarea normelor de protectia muncii. SC. VALROM INDUSTRIE SRL. isi rezerva dreptul de a face modificari in prezenta fisa tehnica fara notificare. Pag 6 din 15 SERVICIUL CONSULTANTA TEHNICA Elaborat A.T. Vs. 2.7 Data 18.02.2022 F-TEH-14_Ed.1, rev.0 _24.10.2019 4. Garantie si durata de utilizare  Garantie 10 ani de la data facturii, in baza facturii fiscale, cu respectarea instructiunilor de transport, depozitare, manipulare si utilizare ale producatorului.  Aviz si agrement tehnic nr. 017-05/3491-2021.  Aviz sanitar nr. 12CRSPB/15.09.2017 emis de INSP Bucuresti, pentru tevi PE100 culoare neagra.  Aviz sanitar nr. 16CRSPB/12.12.2019 emis de INSP Bucuresti, pentru tevi PE100 culoare albastra.  Tevile WaterPRO au o durata de utilizare de 50 de ani la o temperatura a fluidului de 20°C si la o presiune de lucru egala sau

Pagina 14-Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana ca 1,5 m.
 Inainte de extragerea...

Pagina 15 - Țevi WaterPRO PE100 cu fir de inox VALROM Fisa tehnica Romana mai mica cu presiunea...

mai mica cu presiunea nominala pentru care au fost produse.  Presiunea de utilizare PN este calculata in conformitate cu SR ISO4427/SR EN 12201, pentru o temperatura de utilizare de 20°C, tensiunea de proiectare PE100 σ=8,0MPa.  Definirea materialului si a tensiunii de proiectare Denumire Rezistenta minima ceruta Tensiune de proiectare (MRS)MPa σ(HDS)MPa σ( PE 100 10,0 8,0 unde: MRS (Minimum Required Strength) este rezistenta minima necesara extrasa dupa EN12201:1 de la curbele de regresie la 20ºC, in MPa σ = tensiune hidrostatica de proiectare la 20ºC pentru utilizare precizata, in MPa C= coeficient supraunitar de proiectare, conform EN 12201 C=1,25. Presiunea de utilizare PN variaza invers proportional cu temperatura apei. Valoarea maxima pentru presiune corespunde la temperaturi mai mici sau egale cu 20°. Conform SR EN 12201: Temperatura ≤ 20° 30° 40° Coeficient de reducere a presiunii 1,00 0,87 0,74 5. Punere in opera  Punerea in opera si verificarea lucra
